荣廷大酒店宴会厅音响扩声系统方案.doc

荣廷大酒店宴会厅音响扩声系统方案：

设备功能与用途：

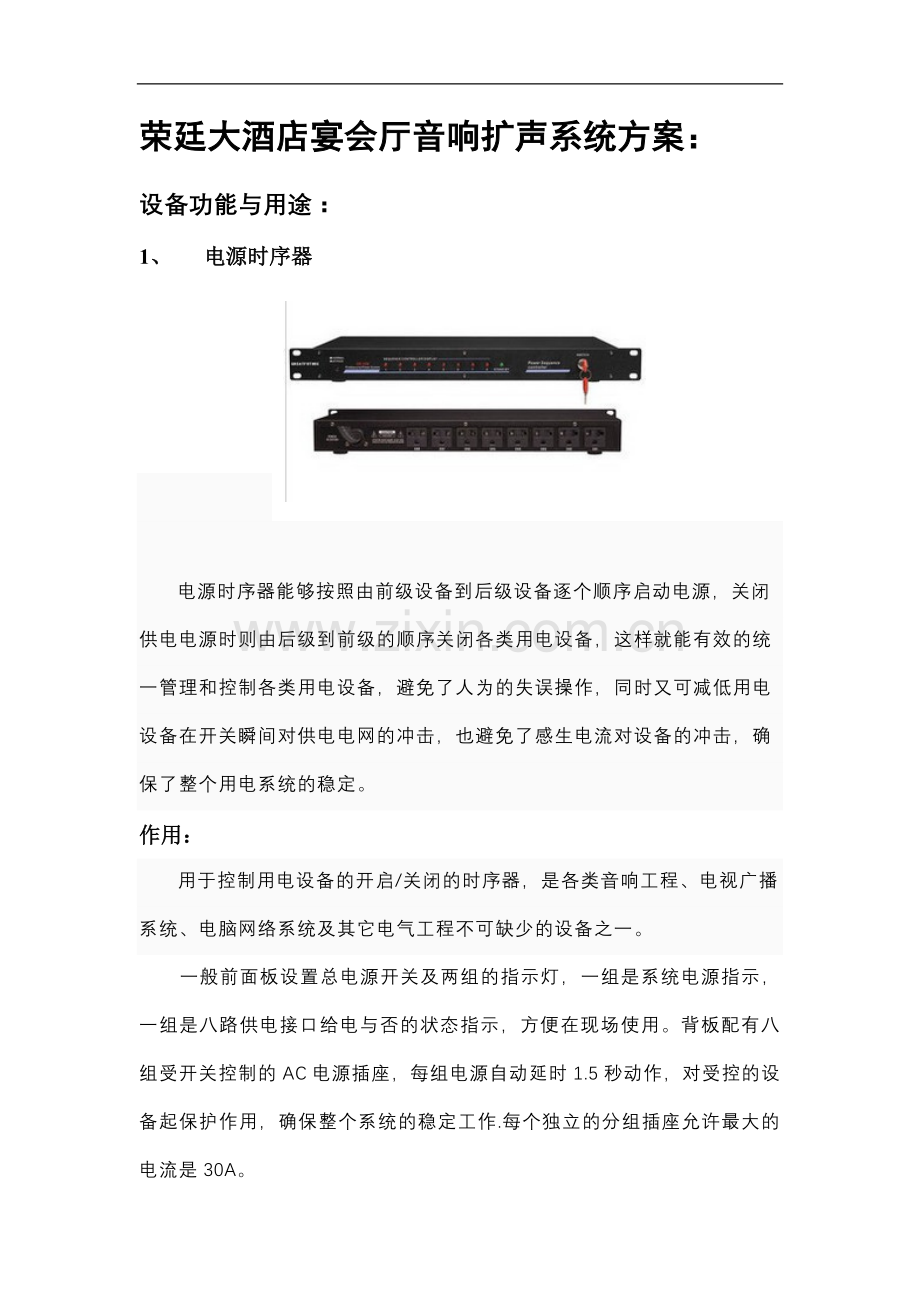

1、 电源时序器

电源时序器能够按照由前级设备到后级设备逐个顺序启动电源，关闭供电电源时则由后级到前级的顺序关闭各类用电设备，这样就能有效的统一管理和控制各类用电设备，避免了人为的失误操作，同时又可减低用电设备在开关瞬间对供电电网的冲击，也避免了感生电流对设备的冲击，确保了整个用电系统的稳定。
作用：
用于控制用电设备的开启/关闭的时序器，是各类音响工程、电视广播系统、电脑网络系统及其它电气工程不可缺少的设备之一。
一般前面板设置总电源开关及两组的指示灯，一组是系统电源指示，一组是八路供电接口给电与否的状态指示，方便在现场使用。背板配有八组受开关控制的AC电源插座，每组电源自动延时1.5秒动作，对受控的设备起保护作用，确保整个系统的稳定工作.每个独立的分组插座允许最大的电流是30A。
2、 压限器

什么叫压限器
歌手的嗓音作为音源，虽然其声压有限，但是有一个非常重要的因素使得麦克风所检拾到的信号电平变化极为强烈，这个因素就是麦克风与歌手嘴的距离，距离越近信号就越强。
　　这种变化有的时候能够达到远远超出放大器的极限的情况出现，于放大器来说就容易出现削顶失真，当然这种情况除了发出难听的声音以外，还容易烧毁高音扬声器！
　　对于多数的“业余歌手”，他们是很难控制这个距离的，所以经常听见因为距离过近，而出现的过量失真，当然声音十分难听，近乎于破着嗓子咆哮。
　　压限器的使用，就可以基本上解决这个问题，避免了信号过强造成的麻烦。
但是，目前只有在比较专业的设备上设有这个功能。

压限器原理：
压限器一般分为两大主要功能，就是：噪声门、压缩器和限幅器。
　　A、噪声门
　　1、阈值(THRESHOLD)

噪声门顾名思义是可以减少系统中正常噪声的，形象来说它就像一个水库里的水闸，但它拦截的是水底的淤泥。如果水闸太低，水里的淤泥就会照样越过水
　　闸流向下流；如果水闸太高就不但拦住了无用的淤泥，还拦住了有用的清水。因此噪声门的门限电平也就是阈值(THRESHOLD)要调到刚刚好，就像水库里
　　的水闸一样要调到合适的高度。当然为了能完全的把淤泥给拦截掉，我们可以适当提高水闸的高度，这样虽然也拦截掉了一些清水，但也做到了万无一失，相比较来说还是值得的。
　　2、恢复时间(RELEASE)
　　较长的恢复时间有利于信号的平缓过度，否则恢复时间太短会有突兀感，声音会显得断断续续。形象的来说：假如我们张开口打个喷嚏，由于从张口到闭口时间很短，所以发出的声音就很突兀，这样的声音就容易让人觉察到；如果我们累了伸伸懒腰长舒一口气，这时你从张开口到闭上口之间的时间较长，如此发出的声音是比较平缓过度的，别人就相对不容易觉察到这种声音。这也是为什么我们关音乐音量时要慢慢关小，不能一下关掉，因为一下关掉显得太突兀，让人觉得不舒服。恢复时间(RELEASE)我要用电声原理来解释有些人就很难理解了，这样比喻就很好理解了吧。
　　B、压缩器和限幅器
　　1、阈值(THRESHOLD)
　　压缩器部分的THRESHOLD调节钮和噪声门部分的THRESHOLD是有区别的，还是以水闸来比喻吧：噪声门里的THRESHOLD水闸是一个很低的水闸，它在水库入水口的底部，主要的作用是挡一下流入水库里的淤泥；压缩器里的THRESHOLD水闸是一个较高的水闸，它在水库入水口的顶部，如果这个水闸太高，水库进水量太大就可能会有崩溃的危险，如果太低，水库里的存水又不够，所以为了达到最大又安全的库存，这个水闸就要调整到合适的位置。因此阈值(THRESHOLD)的调节是很重要的,它决定了压限器在多大电平时开始起作用。
　　2、压缩比(RATIO)

压缩比(RATIO)是与阈值(THRESHOLD)相配合工作的，还是用水闸来形容吧，6：1的压缩比就好像是上游水流超出了一个水库安全范围6米高，但经过压限处理后最后流入到水库里的水才有1米高，这样水库还是安全的。再例如，设置压缩率为4：1，则每增加4 dB的输入电平只会造成输出电平有1 dB的变化。当压缩比设定在6：1以上时，实际上压缩器就变成限幅器了，当调整在∞:1(无限大)时，此时不管增大多少输入电平，输出电平也不会变化，这就是限幅器的作用了。
　　3、启动时间(ATTACK)
　　启动时间就是指当信号电平超出我们所设置的阈值(THRESHOLD)电平时，压限器在多长时间内开始工作，就好像一个水闸在多长时间内可以打开。如果启动时间速度太快，可能会稍微影响音乐音头的动态和力度；如果启动时间太慢，又会影响音乐的自然程度和瞬态，还会产生一定的延迟感和浑浊感。因此两者相比我们还是要调到启动时间较短一点些好。
　　4、恢复时间(RELEASE)
这方面具体设定还要参考启动时间(ATTACK)和音乐特性进行合理的调整。

压限器作用：
1、起安全阀的作用
　　音响系统工作时，可能由于操作不当（设备的音量控制调得过大或开机、关机、转换等操作不当而出现强大电压冲击）、信号不稳（不同演唱者声音大小的差别或传声器与口部的距离远近变化）或意外情况（话筒摔落或出现强烈声反馈引起的啸叫）等原因出现过高的信号电平，会对系统造成严重的过载失真，甚至损坏扬声器或功率放大器。接入压限器后，通过其压缩、限制功能，对整个系统起到保护作用，这就是剧场和歌舞厅广泛配置压限器的主要目的。根据经验，把压缩比调在1.5-2之间比较合适，具体还要靠听觉来判断。压缩比过低，起不到安全阀作用。压缩比超过2，往往会使扬声器放声的层次感变差，高频部分感到不够“明亮”。
　　2、提高录音和扩音的响度
　　压缩和限制节目的动态范围，可以使强信号受到抑制，使弱信号获得提升。在录音和扩音系统操作中，常用这个办法来提高录音和扩音的响度，其原理如下：
　　由于人的耳朵感觉到的声强是某一段时间的平均声级，因而在平均声级较低的节目中，偶尔出现的一些高声级峰值信号，听起来就比不上没有这种峰值、但平均声压级较高的节目响。
　　3、用压缩器制造特殊音响效果
　　使用很短的启动时间和较长的释放时间，可以制造一种类似于“反向声”的特殊音响效果，特别适用于一些打击乐器。快速启动使信号电平立即被压缩，而在信号自然衰减时，释放时间的调节又提高其增益，以便减小自然衰减的程度。这种效果对鼓一类打击乐器，特别对铙钹非常显着。
　　应当注意，如果释放时间调得太短，当信号很弱或无声时，增益会很快增高，使背景噪声变得很显着，但随着信号再次增强，噪声又被抑制下去，形成一种令人讨厌的所谓“喘息噪声。”相反，也不应把释放时间调得太长，以免压缩器动作的变化速度跟不上节目的节奏变化。
　　4、齿音消除器
　　有些压缩器具有一种消除齿音的功能。其办法是把提升高频的均衡电路插入到压缩器的控制增益衰减的线路中，使齿音中的高频分量受到比其他分量更多的压缩。
　　更有效的办法是把音频带划分成几个频段，逐段进行处理，然后再重新合成。这样，可以把含有齿音的这一频段分离出来，使它受到比其他部分更大一些的坟缩。当信号重新合成时，齿音的声级就被衰减，而不影响节目的其余部分 。
　　5、自动门
　　在各类大型会议，文艺演出和多声道录音时，通常都是多个传声器同时接入扩声系统，但我们希望每当无人讲话或某些乐器暂停演奏时，能随时把这些无信号输入的传声器立即关闭，这样可以减少背景噪声，特别是可以减少产生声反馈啸叫的机会。但要用人工去不断地又开又关一批传声器显然是不切合实际的。利用噪声门就可以完成这个“自动门”的功能，关键是要恰当地设置门限电平，使无人发言或无乐器演奏的传声器自动“关门”，而有人发言或乐器开始演奏时即能自动“开门”，投入正常工作状态。
3、 均衡器

均衡器的全称是房间均衡器。在音响系统中有广泛的应用，我们知道，一个均衡器（特指房间均衡器）。其作用是很有针对性的，讲明确一点就是对其所在的音响系统及场地的频率响益进到补偿，使之达到在一个较为平直的频响特性中还音，别无其它作用，任何扩大其使用范围都是你的一厢情愿。
4、 调音台

调音台又称调音控制台，它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。

在唱歌和有伴奏的乐器等中，调音台的作用是：

1.音质补偿
调音台的音质补偿是为了结合声源进行加工，不仅是技术性的也是艺术性的，而且要与听众的听觉心理结合起来。音质补偿就是运用音质补偿器，调整各频段的中心频率来改变声音的音色。音质补偿必须遵循下列原则。

（1）低音补偿
16Hz～64Hz为最低音，现有乐器所能奏出最低音的是管风琴，它可奏出16Hz，这样低的频率人耳一般是听不到的，但是身体可以感受到；从20Hz～64Hz人耳是能听到的，但是必须使用高保真设备才能播放出来。从63Hz～250Hz才是低音区，它是我们低音补偿的重中之重，这一频段对音乐非常重要，它是音乐的基础，低音节奏型乐器均属于这一频段，这类乐器音质调整的好坏，决定着音乐骨架是否完整。因此，低频特性要用平线，这样可以使声音丰满而自然，当然，也可根据乐器的要求和喜好来补偿。

（2）中音补偿
从250Hz~2000Hz为中低音区，这一频段在传输和录音过程中最不易受到损失，是声音的骨干力量。2000Hz～4000Hz为中高音区，这一频段对声音的清晰度与明亮度有重要贡献，也是我们最重要的调控对象。如果声音混浊、音色太暗可提升这一频段，声音过硬时可以进行衰减使它柔软，声音发闷时可以提升使它明亮，但是，提升过多则声音会刺耳。语言或歌声通常都要调整这一频段。

（3）高音补偿
从4000Hz～8000Hz为高音区，对高音区可以保持平线特性，保持平线特性时声音的自然度好。也可根据乐曲内容和声源特性来进行相应地衰减或提升，但是千万要注意的是，无论衰减或提升都要适度而不能过多，否则声音会不自然甚至出现金属声。8000Hz以上为最高音区，这一频段对音色有重要贡献，也属于我们的调控对象，可结合声源的音色进行适当的补偿。
人耳对音色的感觉是比较灵敏的，它能直接判别声音是否逼真。如果对音色处理不好，不但会使声音单调，枯燥乏味，而且还人会使乐器或者演唱产生严重的失真，因此不可忽视音色处理即声音补偿的重要性。具体到歌手演唱，对于男声来说，大多数人的声音比较低沉，缺少高音，为提高演唱的清晰度，一般可对3kHz的频率万分进行补偿；对于女声来说，高音又显得过多，声音发“尖”，为使声音宏亮，不至于太刺耳，一般可对400Hz频率成分进行补偿。
由此可见，音质补偿的原则应该是平线、适度和必要。如果声音是真实自然的话，保持平线，而一旦有必要则必须进行适度的调整。不论对哪一频段进行补偿都需结合节目内容和听觉效果，同时还要配合音量调整，以达到总体上的平衡。
实际上，我们可以知道，我们所进行的音质补偿其实主要都是在围绕着上图的均衡（即通道均衡）来进行。

2.音量调整
音量调整有两个目的：一是控制声音信号的动态范围，二是调整各路信号的比例关系。音量调整需要与音质补偿结合起来进行，因为音量与频率是分不开的。因此，在调音之前，对于原声信号的动态电平、频率特性以及现场各路信号之间的比例关系都要了然于胸，需要多次试听、反复调试，同时还要考虑到未来放音的各种条件和放音效果。音量调整要遵循如下原则。

（1）动态范围的控制
我们知道，各种声源的动态范围大小不一，交响乐队可有100分贝的动态范围，语言声却只有40分贝左右。调音台要控制的动态范围大约在60分贝左右。声音信号的动态可以分为强信号、中等信号、微弱信号三类。强信号的最高电平要控制在音量表的0分贝处，中等信号要控制在-10分贝处，弱信号则要控制在-40到-20分贝之间。需要注意的是，弱信号至少要高于噪声水平6分贝，我们可以通过提高弱信号的电平来提高信噪比，信号音量越大，信噪比越高，就越能降低噪声。要知道，噪声是录音和放音的天敌，我们调音的一个重要任务就是降噪，而降噪的最好手段就是通过提升信号电平来提高信噪比。

（2）各路信号的音量平衡
实际演出的时候，我们所接触到的肯定是多路输入信号，那么，就必须注意音量平衡。音量平衡就是调整各路声音信号的比例关系，声音的大小并不完全取决于电平的高低，它与音量平衡息息相关。例如，在歌手演唱时，如何调节好演唱话筒音量与伴奏音乐之间的比例呢？一首好听的歌曲，应该是伴奏音乐占40%，演唱声音占60%，如果演唱者音色不错，可适当减小一些伴奏音乐的分量，以突出演唱者的歌声；如果演唱者对这首歌由的旋律不很熟悉，容易唱走调，合不上拍，为了掩饰这些缺点，这时可适当加大一些伴奏音乐的分量。但在具体操作时，应注意不要把话筒音量过分调大，更不能演唱音量大大高于伴奏音乐。结果显得伴奏音太弱，大部分时间里只听到演唱者的声音，好似一个人在那里清唱，失去了现场演唱的气氛；但也不能让伴奏音太强，伴音太强，又会“淹没”演唱者的歌声，听上去好像只是一支乐队在演奏乐曲，体会不出演唱者的情趣。

(3)音量调整与音质补偿
*音量小时注意提升低频和高频；音量大时适当提升中频，以增强声音的明亮度。
*调音以歌声为主。当歌声出现之前，把伴奏渐渐压低下来，以突出歌声。低频应衰减3dB~5dB，高频7kHz以上的应衰减3dB，中低频200Hz附近提升可加大力度，2kHz~4kHz提升3dB~6dB可以明显感到歌声明亮。对迪斯科或摇滚乐则要注意较大幅度地提升低频(40Hz~100Hz)和高频(7kHz~20kHz)。
*提升低音时切不可猛旋补偿钮，以免因功率输出过大而损坏功放和扬声器。

5、电脑点歌系统

一、简介

礼光硬盘点歌机，采用美国单晶片集成为一体化的中央控制和解码主板，

接驳一个或两个从80GB到500GB大容量的2.5'或3.5'硬盘，可储存海量的歌曲、电影

等音视频节目文件，并可直接播放，输出到电视、投影、电脑显示器等各种设备。

该产品家电式模块化免维护设计，稳定可靠，启动迅速，自带USB2.0高速接口与

电脑传送数据更新节目，使用者零技术要求，是新一代的高技术娱乐产品。

长期以来，电脑点歌机操作系统不稳定，安装和设置复杂，硬件环境不一致，安装

和维护都需要电脑专业人员，使用户和经销商望而生畏，而天鹰一体化硬盘播放机

的出现，解决了这一困扰，其硬件高度集成一致，安装维护都极其简单，任何人都可以

很快学会。

主要功能及特点：

一、多种点歌方式：全中文功能菜单的电子歌书，直接在电视上或外加液晶屏上叠加

显示，支持多种流行的点歌方式：

1、拼音点歌：可使用首字拼音快速查找歌曲，最多支持四位拼音，迅速准确；

2、语种点歌：可按国语、粤语、台语、英语、日韩语等语种分字数很容易地找出想唱

的歌曲，或按电影分类存放电影节目。

3、歌星点歌：可选择喜欢的演唱歌星，点播该歌星的所有歌曲。

4、歌曲类型：可按合唱、拼音点歌、儿歌、DISCO、戏曲、电影等分类点歌。

5、编号点歌：输入歌本中查询的编号点选歌曲。

二、功能控制齐全：播放、暂停、停止、重唱、原唱（人声）、伴唱、升降调控制、16级

音量控制、插播、删歌、随机播放、连续播放等等功能齐备。

带DVD机芯的型号，可以直接播放DVD、VCD、MP3、MPEG4、CD等各种光碟。

三、支持格式多种：可播放DVD、VCD、MPEG4（AVI）、WMV、CD、MP3、WMA等格式的歌曲

和电影。

四、加节目方便简单：互联网上随处可下载MP3歌曲和MP4的电影（DIVX、XVID等AVI格式、

WMV格式），将点歌机接驳电脑的USB接口，将节目文件直接拷入播放机硬盘，并使用

附带的歌曲编辑程序自动生成歌单后，拔掉USB连线，重新开机即可播放，无需专业

电脑维护人员。

五、一体化设计，故障率极低，硬盘不存放操作系统，除加歌外无需任何维护，不象电脑

6、主音箱

7、补声音箱

8、主功放（AC-375/475/675）

9、
