恒流量调节阀(压差流量控制.doc

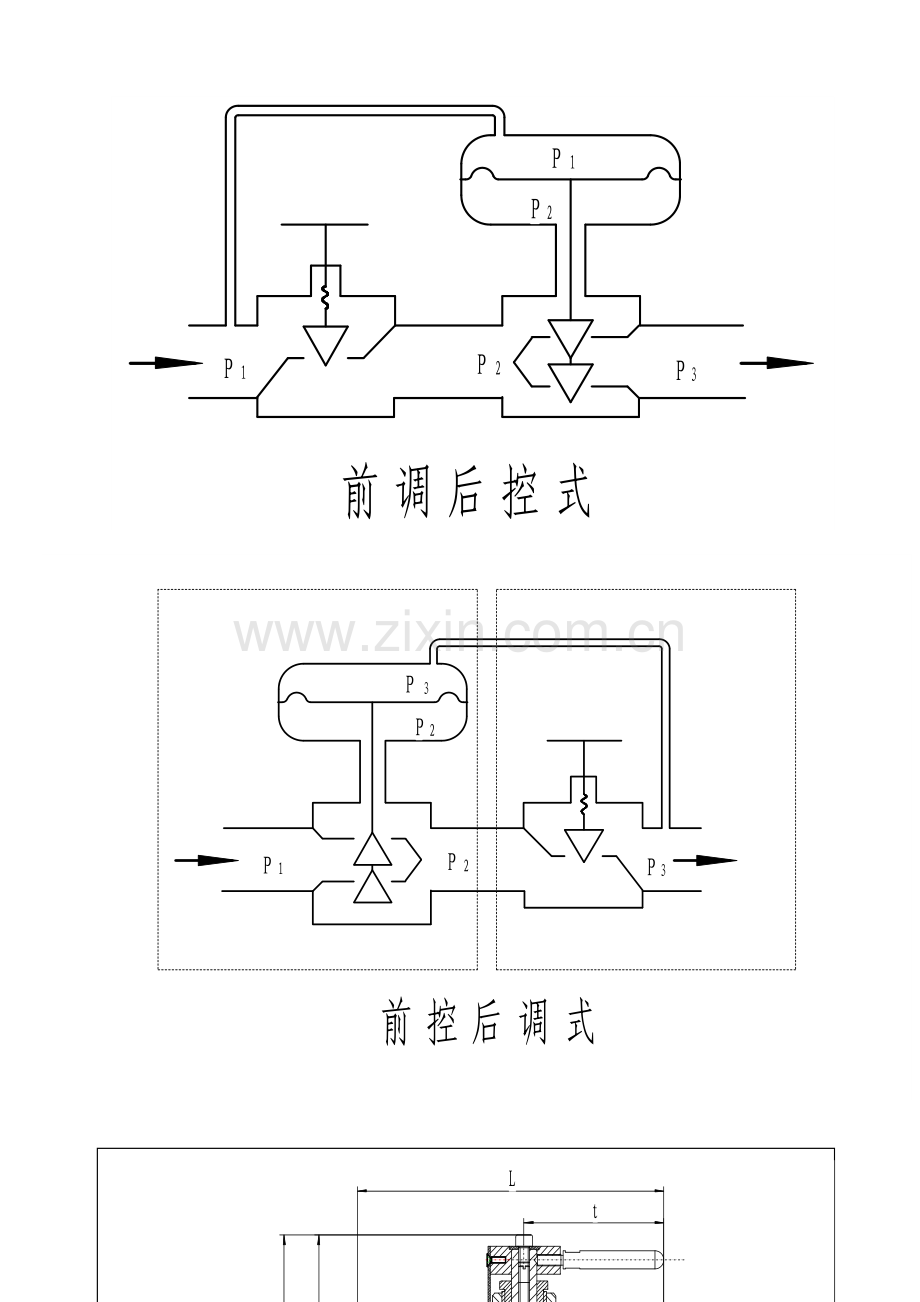

恒流量调节阀（自力式流量控制阀）原理图

恒流量调节阀结构原理图

恒流量调节阀与自力式流量控制阀的区别

恒流量调节阀
自力式流量控制阀
调节范围
8 ~ 12倍
3 ~ 5倍
调节方式
手动、电动
手动
感压元件
不锈钢波纹管
橡胶膜片
感压元件安装位置
上部
下部
现场拆卸清理维护
方便

阀瓣材质
青铜

弹簧材质
不锈钢

恒流量调节阀选型示意图

压差流量控制阀安装使用示意图

压差流量控制阀特性曲线

压差流量调控阀与自力式压差控制阀的区别

压差流量调控阀
自力式压差控制阀
限定压差
可以
可以
限定最大流量
可以
不可以
调节流量限定值
可以
不可以
感压元件
不锈钢波纹管
橡胶膜片
感压元件安装位置
上部
上部
现场拆卸清理维护
可以

阀瓣材质
青铜

弹簧材质
不锈钢

恒流量调节阀的特点
一、 技术性能：
1、流量调节范围宽：最大流量为最小流量的10至20倍。
2、压差控制范围大：为0.03Mpa ~ 0.45Mpa。
3、流量控制精度高：相对误差仅为5%-8%。
二、 新型的专利结构：
1、新型的阀瓣：获得中国专利，并已通过国际专利初审。
2、全部构件装在同一轴线上：为上部可拆卸的单向结构，维护清理方便。
3、可采取多种驱动方式：其手动简便直观，并可实施电动、自控和遥控。
4、符合截止阀的标准结构长度：为传统的外形，小巧的体积。
5、感压元件采用金属波纹管：可靠性高，使用寿命长。
三、 加工精密、材质优良：
1、产品加工精度高，装配精密，并逐台通过严格的实测和检定。
2、阀瓣、阀轴均采用青铜铸件加工制造。（美标954）
3、金属波纹管和阀内紧固件的材质均为不锈钢（美标316）。
4、阀壳、手轮为精密铸件，外表喷涂环氧树脂防腐。

集中供热节能措施配备示意图

集中供暖分户热计量的技术措施

分户热计量是采用热量商品化设备、室温手动和自动调控设备实现节能供暖，并促使用户主动节能的综合技术措施。
热量表（热量商品化设备）——实现按照用户的用热量收费，使热量真正成为商品；
散热器恒温控制阀（室温手动和自动调控设备）——热量的使用者可以根据自己的需求，主动地调节用热量，与此同时它的自动控制装置可根据用户对室温的要求自动调节用热量。
压差控制阀——为散热器恒温控制阀提供合适的和稳定的工作压头，保障它正常可靠的工作
恒流量调节阀——消除动态和稳态失调，保障未分户热计量的用户正常供暖；
变频调速泵——根据用户的需求提供可靠的流量和扬程，保障正常供暖的同时降低电耗；
锅炉运行自控系统——根据室外气候和用户的需要，自动调节控制产热量，以最小的能耗保证供热，同时保障锅炉在最佳状态下高效运行；
