粉末涂料砂纹剂皱纹剂浮花剂.doc

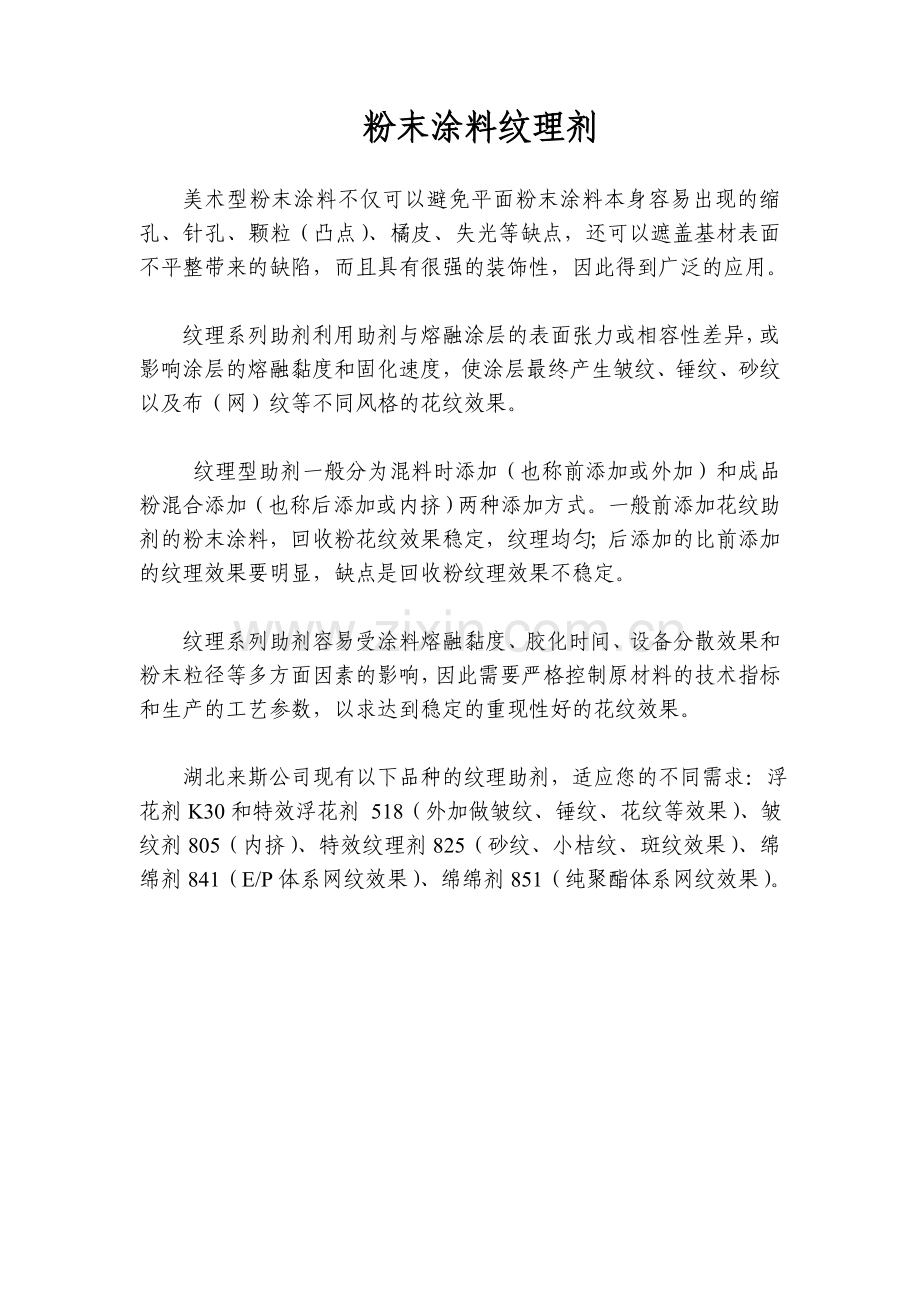

粉末涂料纹理剂

美术型粉末涂料不仅可以避免平面粉末涂料本身容易出现的缩孔、针孔、颗粒（凸点）、橘皮、失光等缺点，还可以遮盖基材表面不平整带来的缺陷，而且具有很强的装饰性，因此得到广泛的应用。

纹理系列助剂利用助剂与熔融涂层的表面张力或相容性差异，或影响涂层的熔融黏度和固化速度，使涂层最终产生皱纹、锤纹、砂纹以及布（网）纹等不同风格的花纹效果。

纹理型助剂一般分为混料时添加（也称前添加或外加）和成品粉混合添加（也称后添加或内挤）两种添加方式。一般前添加花纹助剂的粉末涂料，回收粉花纹效果稳定，纹理均匀；后添加的比前添加的纹理效果要明显，缺点是回收粉纹理效果不稳定。

纹理系列助剂容易受涂料熔融黏度、胶化时间、设备分散效果和粉末粒径等多方面因素的影响，因此需要严格控制原材料的技术指标和生产的工艺参数，以求达到稳定的重现性好的花纹效果。

湖北来斯公司现有以下品种的纹理助剂，适应您的不同需求：浮花剂K30和特效浮花剂 518（外加做皱纹、锤纹、花纹等效果）、皱纹剂805（内挤）、特效纹理剂825（砂纹、小桔纹、斑纹效果）、绵绵剂841（E/P体系网纹效果）、绵绵剂851（纯聚酯体系网纹效果）。

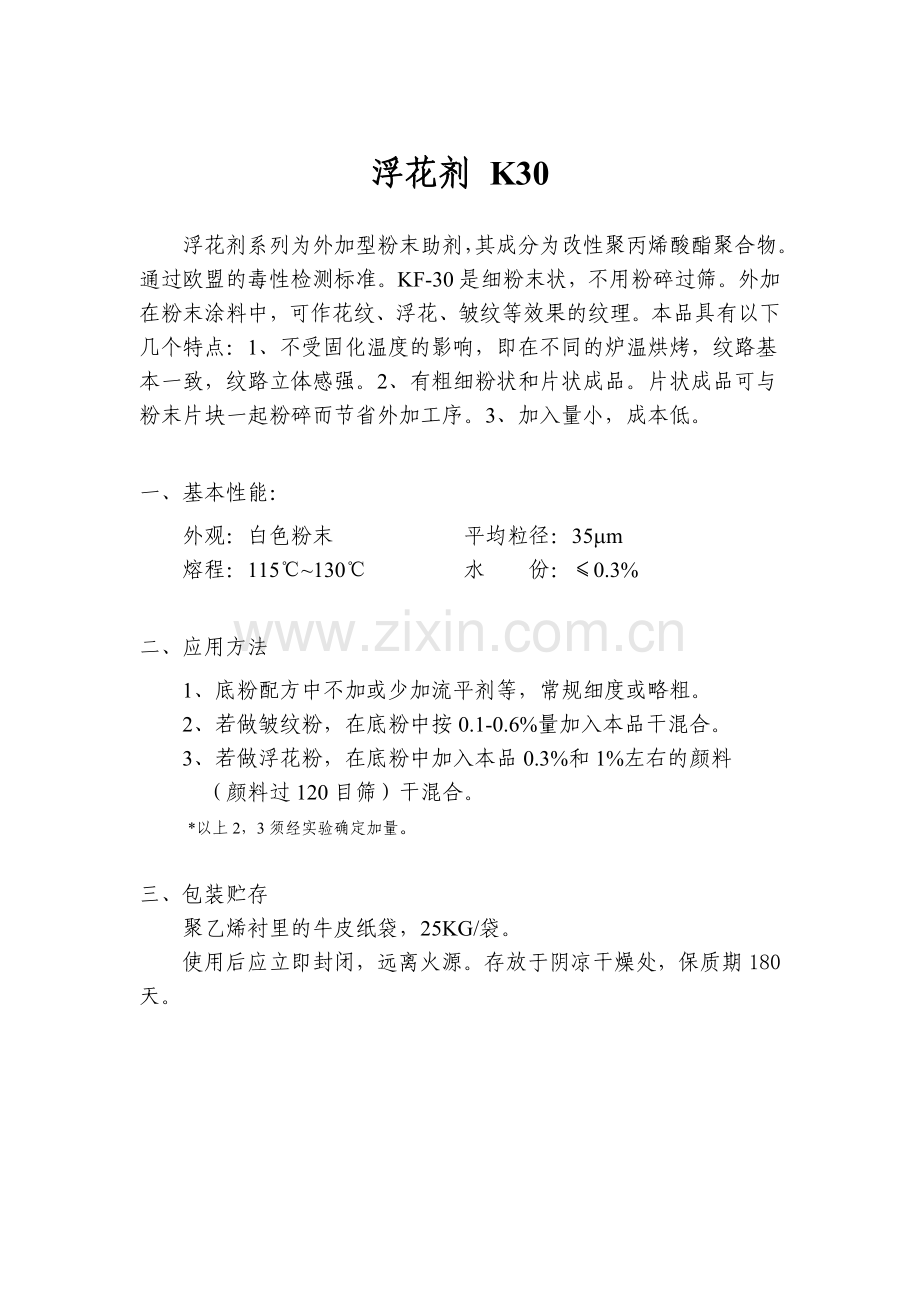

浮花剂 K30

浮花剂系列为外加型粉末助剂，其成分为改性聚丙烯酸酯聚合物。通过欧盟的毒性检测标准。KF-30是细粉末状，不用粉碎过筛。外加在粉末涂料中，可作花纹、浮花、皱纹等效果的纹理。本品具有以下几个特点：1、不受固化温度的影响，即在不同的炉温烘烤，纹路基本一致，纹路立体感强。2、有粗细粉状和片状成品。片状成品可与粉末片块一起粉碎而节省外加工序。3、加入量小，成本低。

一、基本性能：
外观：白色粉末 平均粒径：35mm
熔程：115℃~130℃ 水 份：≤0.3%

二、应用方法
1、底粉配方中不加或少加流平剂等，常规细度或略粗。
2、若做皱纹粉，在底粉中按0.1-0.6%量加入本品干混合。
3、若做浮花粉，在底粉中加入本品0.3%和1%左右的颜料
（颜料过120目筛）干混合。
*以上2，3须经实验确定加量。

三、包装贮存
聚乙烯衬里的牛皮纸袋，25KG/袋。
使用后应立即封闭，远离火源。存放于阴凉干燥处，保质期180天。

特效浮花剂 518

特效浮花剂518是酯改性聚醚低聚物，与传统丙烯酸酯浮花剂相比，其收缩效果更强，甚至能使高光粉末转变成皱纹效果。但是其相溶性没浮花剂好，对流平类粉末有污染，容易产生大缩孔。
适用于多种体系的粉末涂料，提供种类繁多的花纹或皱纹效果。如用于防盗门窗上的花纹粉，用于铸铁缝纫机涂装的大皱纹粉末，通常在低剪切条件上通过干混合加入底粉中，加入量为0.3～0.5%，底粉一般是不加流平类助剂。

一、基本性能：
外 观：白色粉末 比 重: 1.42
聚醚含量：≥77.8 细 度:≤106mm
二、使用说明
可用于高光、无光、半光成品粉末中作皱纹，或做立体感强的大皱纹，小试后得出最佳使用量；也可先做底粉再加颜料和518混合作花纹。
三、注意事项
1、我公司提供的立体花纹剂为未经细粉的较粗颗粒，使用时请粉碎至合适的粒度再用，否则无皱纹效果。
2、使用时请隔离操作，以防污染其他粉末，操作完毕将所有用具彻底清理干净。
3、受污染的平光粉经再次挤出即可。
四、包装及贮存
聚乙烯衬里的牛皮纸袋，25KG/袋。
存放于阴凉及干燥处。室温下保质期6个月。使用后应立即封闭，远离火源。

皱纹剂 805

粉末皱纹剂805是由特殊界面活性剂改性而成。一般加在配料中参与挤出，在粉末成膜过程中，使涂膜表面与底层的固化速度产生差异，从而产生皱纹、花纹、雪花纹等效果。可用于环氧、环聚、纯聚酯等类型粉末涂料中。通过调整配方中树脂、助剂、填料等物料的品种、数量，可以做出大、中、细以及高光、亚光等各类皱纹。所产生的皱纹效果清晰均匀，立体感较强，薄涂不漏底。
一、基本性能：
外观： 白色至淡黄色颗粒粉末 比重： 1.5~1.6
细度： ≤ 120 μm 水份： ≤0.5%
二、应用方法：
1、加在物料中预混合后参与挤出。有效期室温下12个月。
2、用量在0.1~0.3%中调整，推荐配方如下（大生产酌减）：
重量（g）

物料
Ⅰ（大皱纹）
Ⅱ（中皱纹）
Ⅲ（细皱纹）
环氧树脂
550
700
500
聚酯树脂
600
400
550
805
4
3.8
5
钛白粉
340
340
300
硫酸钡
300
300
250
碳酸钙
160
200
400
消光剂
/
45
/
颜料
适量
适量
适量
涂膜效果
光泽70º的较大皱纹
光泽30º的中皱纹
光泽50º的细皱纹
三、 包装贮存
纸袋包装，25KG/袋。存放于阴凉及干燥处。
室温下保质期6个月。使用后应立即封闭，远离火源。

经济型砂纹剂 810

粉末砂纹剂810是一种全氟的高分子聚合物。它加在粉末中可起到物理分隔、消光起砂等作用。生产此类粉末时，将砂纹剂和树脂、颜填料混合后再挤出粉碎。调整其添加量以及与其他物料的配合使用，可做出细小均匀的砂纹粉末，亦可做斑纹粉末或结细纹粉末。所做纹理凸凹感强，光泽低，可加蜡提高耐刮性。可用在环氧、环聚、纯聚酯等各类粉末中。
一、基本性能：
外 观： 白色粉末 比 重： 1.3
平均粒径： 40μm 水 份：≤0.5%

二、应用方法：
1、加入量在0.05-0.5%范围内调节，以实验为准；
2、推荐配方如下：
重量（g）

物料
Ⅰ（细砂纹）
Ⅱ（斑纹）
Ⅲ（细桔纹）
环氧E-12
280
300
280
聚酯 酸值70
320
300
300
砂纹剂810
0.8
0.5
0.2
钛白粉
200
200
200
硫酸钡
100
100
120
碳酸钙
100
100
100
HOT-805
/
3
4
其他颜料
适量
适量
适量
涂膜效果
光泽较低的细砂纹
光泽40%的斑纹
较细较匀的细桔纹
*如有絮状结块，粉碎机打碎后使用。
三、包装与储存：
纸桶/袋包装，净重25KG。
存放于阴凉及干燥处。室温下保质期12个月。

特效纹理剂 825

特效纹理剂825是一种改性氟化聚合物，它加在粉末中可起到物理分隔、消光起砂、增加硬度等效果。生产此类粉末时，纹理剂和树脂、颜填料混合后再挤出粉碎。调整其添加量以及与有机膨润土等物料配合使用，可做出细小均匀的砂纹粉末，亦可做斑纹粉末或细桔纹粉末。可用在环氧、环聚、纯聚酯等各类粉末中。
一、基本性能：
外 观：白色粉末或絮状物 相对密度：1.26
平均粒径：15μm 熔 点：320℃
二、应用方法：
1、加量在0.05-0.5%调节，据实验确定；
2、推荐配方如下：
重量(g)
物料
I（细砂纹）
II（斑纹）
III（细桔纹）
环氧树脂
280
300
260
聚酯树脂
300
300
280
NC-825
1
0.5
0.2
钛白粉
180
180
180
硫酸钡
150
150
160
碳酸钙
90
70
120
NC-805
/
2
3
其他颜料
适量
适量
适量
涂膜效果
光泽低于5%
的细砂纹
光泽25%
的斑纹
较细较匀
的细桔纹
三、 包装贮存
纸桶/袋包装，净重25KG。
存放于阴凉及干燥处。室温下保质期6个月。使用后应立即封闭，

绵绵剂 841

本品是有机金属化合物，在户外型消光粉中作消光剂使用，现多用在粉末中作美术粉纹理剂使用，在纯环氧体系中内挤产生绵绵纹、磨砂纹，(亦称作水纹或布纹)，也可在环聚体系中内挤产生同于前者的花纹，而在环聚体系中外加还可得到稍大的绵绵花纹，但边角花纹有区别。无论内挤或外加必须混合均匀，才能得到稳定的花纹。使用绵绵剂还需注意烘烤条件对花纹效果有明显影响。
同时加入浮化剂或龟纹剂配合使用可做成皮纹或龟纹效果。

一、 基本性能
外观：细浅黄或浅桔黄色粉末。
熔点：182—200℃
水份：≤0.5

二、应用方法
内挤或外加,加量在配方总量的1～3%之间,加入量大小产生花纹大小成反比,可调整得到相应效果。

一、 注意事项：
本品对眼睛有刺激作用，操作时请戴防护用具。

二、 包装贮存
纸袋包装，净重25KG。
存放于阴凉及干燥处。室温下保质期6个月。使用后应立即封闭，远离火源。

外加绵绵剂851

本品是有机金属化合物，在户外型消光粉中作消光剂使用，现多用在粉末中作美术粉纹理剂，在纯聚脂体系中外加产生绵绵纹、磨砂纹(亦称作水纹或布纹)，而在环聚体系中外加还可得到稍大的绵绵花纹，但边角花纹有区别。与浮化剂或龟纹剂配合使用可做成皮纹或龟纹效果。

一、基本性能
外 观：白色或浅黄色粉末。
熔 点：182—200℃
水 份：≤0.5

二、应用方法
外加,加量在配方总量的1～3%之间,加入量大小与产生花纹大小成反比,可调整得到相应效果。

三、注意事项
1、外加时必须混合均匀，才能得到稳定的花纹。
2、注意烘烤条件对花纹效果有明显影响。

四、包装与储存
纸袋包装，净重25KG。
存放于阴凉及干燥处。室温下保质期6个月。使用后应立即封闭，远离火源。

锤纹剂 856

粉末锤纹剂856的化学成分为表面张力极低的有机聚合物。在粉末熔融固化过程中与铝粉共同作用，使颜料发生回旋运动，排成浅碟状或树枝状的贝纳德旋窝，外观上看即为各类锤纹。可与铝粉、颜料等一起混合挤出，粉碎过筛后即为成品。此工艺简化了原内加聚乙烯醇或外加浮花剂的二次加工工艺。并且所得锤纹透明感强，纹路清晰，锤纹大小可调。
一、基本性能：
外 观： 白色颗粒或粉末 比 重： 1.8
细 度： ≤ 100 mm 水 份： ≤0.4%
二、应用方法：
1、铝粉可用哈尔滨FLQ-80、PC-150、80000A等牌号；
2、可加入一定的促进剂，稳定花形、防止流挂。推荐配方如下：
重量
物料
Ⅰ（树枝状锤纹）
Ⅱ（浅碟状锤纹）
环氧树脂
850
800
聚酯树脂
900
850
856
3
3.5
铝粉
25
30
填料
150
300
酞青绿
2
3.6
促进剂304
/
3
涂膜效果
较大较分散的树枝状锤纹
较细质感强的浅碟状锤纹
三、 包装贮存
纸袋包装，25KG/袋。存放于阴凉及干燥处。
室温下保质期12个月。使用后应立即封闭，远离火源。
