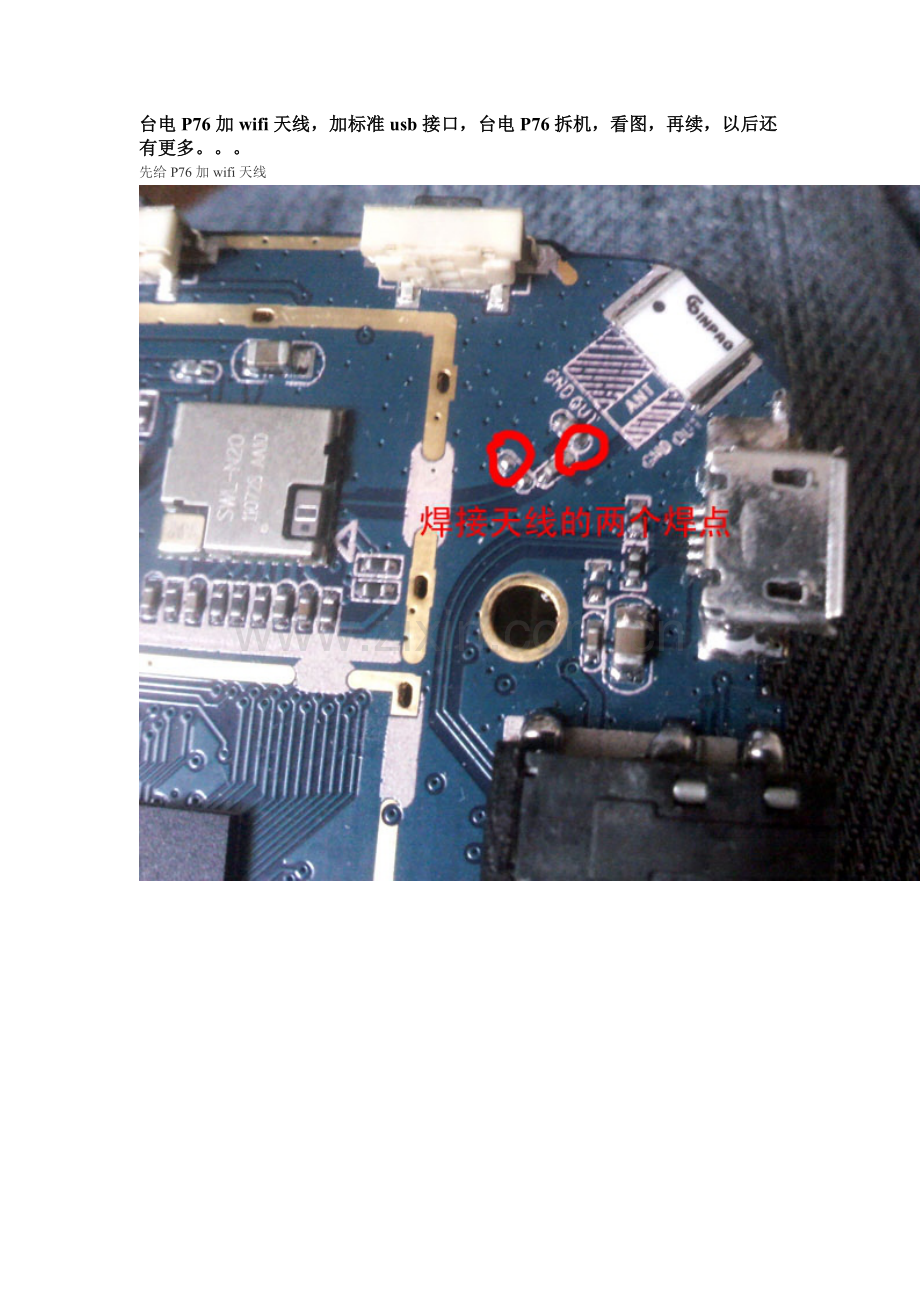

台电P76加wifi天线，加标准usb接口，台电P76拆机，看图，再续，以后还有更多。。。

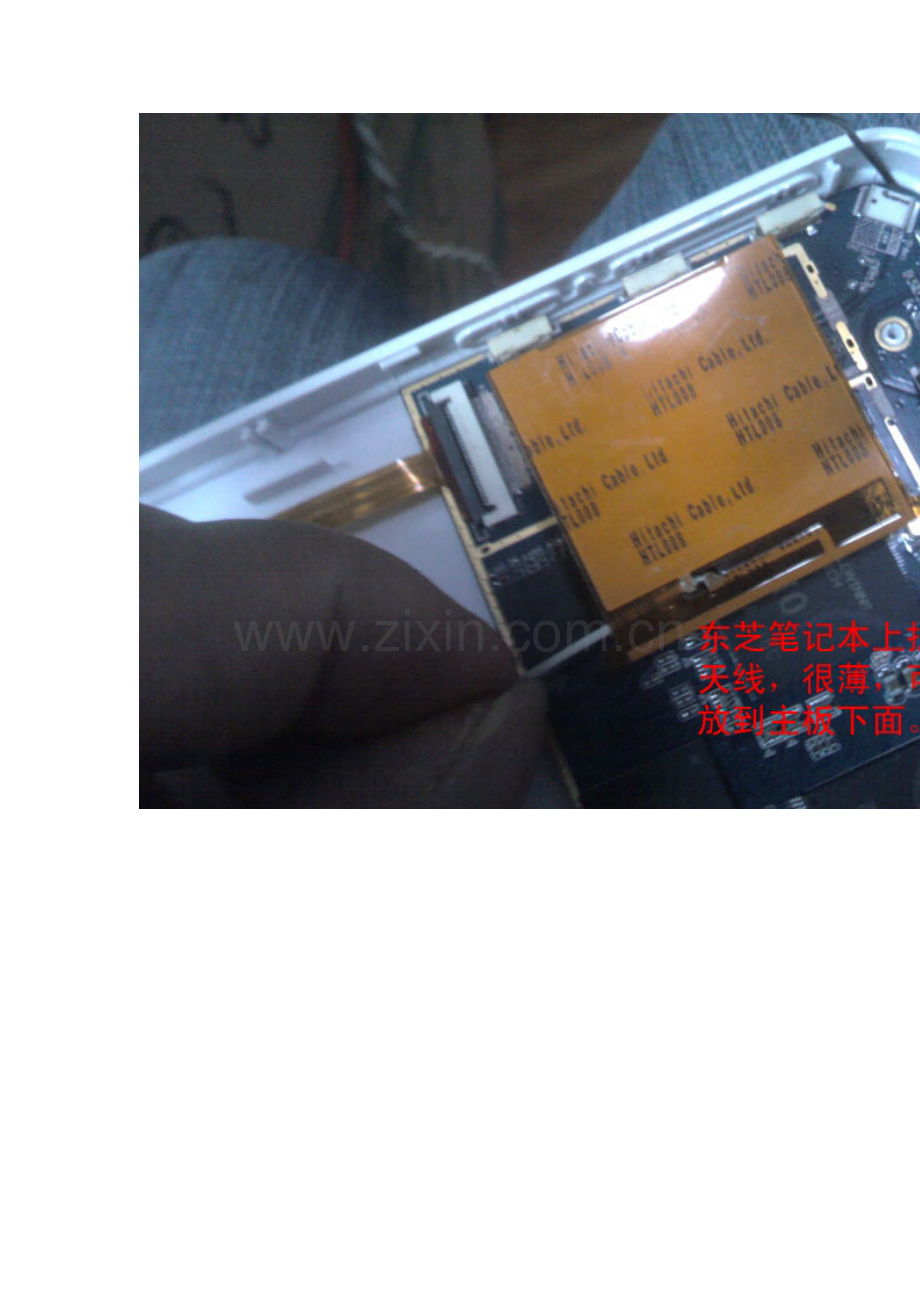

先给P76加wifi天线
够简单的吧上次搞半天，都不行，这次换个思路。直接用usbhub扩展标准usb接口，而且还有3路预留，以后想加什么都可以加了准备材料usb标准空，和usbhub板。 电路板要加工下 P76机壳开孔 准备完毕，开始焊接 焊好了，插个东东试试吧。 U盘没问题，进子目录ok。 sd读卡器也没问题了，以前用自带的otg口读不出来的，试试 直接播放sd读卡器里的1080的少妇时代，很流畅，拖放不卡。硬盘就不试了，估计供电够呛，还是下次把供电改下在试吧。 wifi信号强度提升不大，但是速度和稳定型明显比以前好多了。 再加个充电指示灯，兼otg模式灯。P76没有自带充电灯，冲电器也没有灯，不亮屏看屏幕都不知道有没有充电。 ok，暂时完工，欣赏下吧。 充电再也不抹黑了，终于有充电灯了。还是会变色的，哈哈。。。。 又折腾了半天，上次路走不通，这次换个思路。目前还不完美，otg识别还要靠以前的小口，因为标准usb口是4线，没有识别针脚，要是直接短接识别id脚，usb不充电。要是装个物理开关，又会影响美观。还想过从wifi网卡取控制电，但是又想，是关wifi otg模式，还是开wifi otg模式呢。都不是很理想，索性就先不做吧，等后期改充电是在想。 后期再加个独立充电接口和充电电路，但是不经过主板，充电会没有显示，纠结。otg输出电路加强，搞个独立供电输出。这样带移动硬盘就没问题了，出门时手机没电，还能给手机充电。还有独立充电接口用什么样子的口也在纠结中， 1，迷你USB（主板有空口可以直接改成供电，好焊接） 2，诺基亚充电口（充电器到处都有，走到哪充到哪，接口比较小，不影响美观） 3，大家给个更完美的吧。暂时想不到了
现在还有3路usb接口，固件出3g上网卡时，可以直接做内置，期待td的，有张无限卡哈哈。。。。电池一直没改大的，空间就是为它留的。还有两，但是固件不支持，什么都搞不了呀！！！哪位会搞固件的，会给固件加驱动的强人，快出来吧！！！！
折腾了半天，缺少资料，网上找不到关于a10第二usb相关资料，只能瞎蒙。可以肯定这个接口是usb，缺失部分主要是otg控制电压输出的三极管和外围部件，背面还缺两个数据+-线接地的贴片原件。 尝试把控制电压三极管的电源输入与输出脚短接，直接输出5v，usb接口otg控制id脚4接地，接usb设备没有反映。又把电源输出断开，id控制脚断开，接电脑，还是没反应。 顺着usb数据线查找，可以清楚看到线是一直走到A10芯片下面的，应该不是空脚，想把外围电路补齐，可是去哪找这么多贴片原件呀，郁闷呀。。。。 在尝试用自带那个USB接口加usbhub，又有新问题。检测id脚必须短接usbhub才能用，可是短接后usb识别成otg模式，不能充电，不能联机。总不能加个物理开关切换吧。 背面的EMA1001单声道音频功放芯片，最大输出1w。 老妈催促吃饭啦，折腾半天不能白折腾吧，先换个喇叭吧。以前IBM笔记本拆下来的，本来有两个，放的时间太久，压坏了一个，先凑合换一个吧，后期估计改的东西太多，没空间，还要换个小的行。 换完声音个人感觉好多了，看电影机器拿手机都发震了，哈哈。。。。 先用着，等有空在折腾吧，要是哪位有资料，或者对此比较懂得，教教在下，早点多弄个接口出来，内部这么大空间，可以放好多东西拉。
应该是第三个a10拆机图，自己慢慢看吧，无线卡，发图比较慢，手机拍的，图片比较烂。。。整体图 主板 主控 ram和rom 电源管理 mic、空缺usb口、home键 cam wifi
喇叭 空缺tf卡插槽 屏幕 还有横屏和电池，受1m流量限制，传不上来了，比例失调。横屏和竖屏的图标显示比例不同，有变形，放电影换面同样有变形。估计显示没有点对点，如果不是屏的问题，就是驱动的，等待官方解释。。。 电池是4070100,3200毫安，电磁仓空间比较大，可以改大点的容量电池 usb可以自己在多改个标准口，使用方便些，或者用剩余空间加个3G上网卡，不过要等待官方3G网卡驱动。
