SolidWorks工程图设计入门到精通.ppt

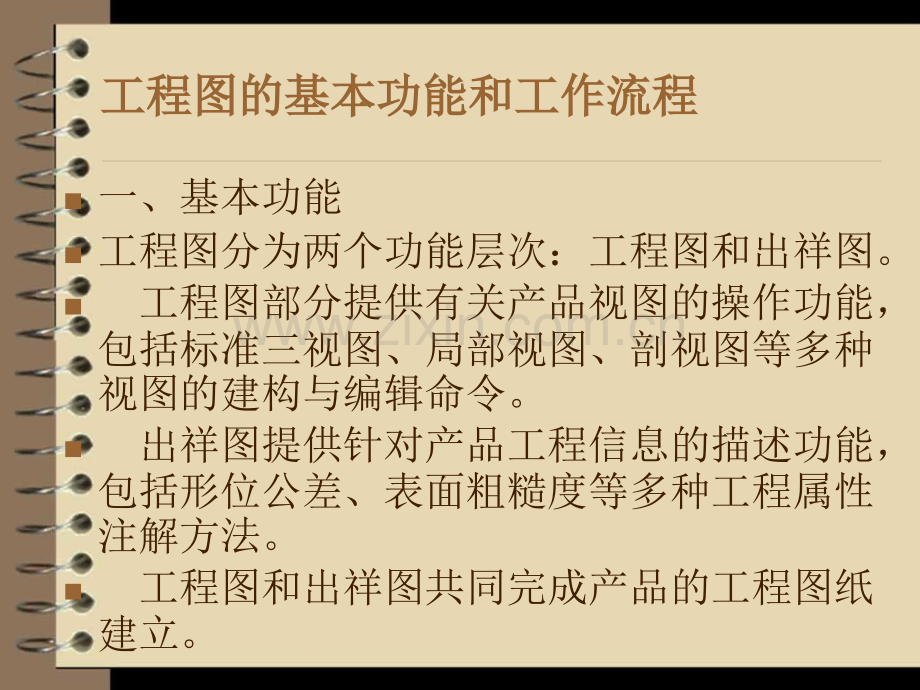

工程图设计工程图设计工程图的基本功能和工作流程工程图的基本功能和工作流程n一、基本功能n工程图分为两个功能层次：工程图和出祥图。n 工程图部分提供有关产品视图的操作功能，包括标准三视图、局部视图、剖视图等多种视图的建构与编辑命令。n 出祥图提供针对产品工程信息的描述功能，包括形位公差、表面粗糙度等多种工程属性注解方法。n 工程图和出祥图共同完成产品的工程图纸建立。工程图的基本功能和工作流程工程图的基本功能和工作流程n 工程图的主要功能集中在“插入”和“工具”菜单中。对应的工具栏包括“工程图”、“注释”及辅助工程图管理的“对齐”、“线型”、“字体”等。工程图的基本功能和工作流程工程图的基本功能和工作流程n二、基本工作流程n1、建立工程图文件n 文件新建，选择“工程图”模板，设定图纸格式。n2、调入零件或装配件模型n3、生成各种派生视图n4、调入显示模型尺寸n5、添加工程注解n6、其他的补充工作建立工程视图建立工程视图n一、将模型导入工程图，建立基础视图n1、标准三视图n采用标准三视图导入模型n 单击 ，控制区出现提示信息，单击“浏览”，按钮，在打开对话框中选择要导入的模型文件，单击“确定”。或在“打开文档”栏中双击要导入的文件名。建立工程视图建立工程视图n调整标准三视图n 如果视图的朝向不合理，需要进行调整。n在新窗口中打开模型文件（或在特征树中右键单击“工程视图”，从快捷菜单中选择“打开）。n调整模型位置，选择要作为主视图的模型表面，按空格键，在“视图定向”对话框中双击“正视于”。n按空格键，在“视图定向”对话框中选择“前视”，单击“更新标准视图”按钮n转换到工程图窗口，主视图即按新的设定进行调整。建立工程视图建立工程视图n调整视图的图纸格式和视图位置n在特征树中右键单击“图纸”或其下的“图纸格式”节点，从快捷菜单中选择“属性”，在“图纸设定”对话框中可调整图纸大小、比例、图纸格式、投影类型等图纸格式。n 在 工具选项系统选项卡工程图页面中选中“自动缩放新工程图比例”，在调入模型时，系统会根据模型零件尺寸和图纸尺寸自动确定工程图的比例。建立工程视图建立工程视图n在图形区中单击视图，被选中的视图被绿色边框包围，移动鼠标到边框上，当鼠标指针变成四向箭头时，可以拖动视图到新的位置。n 移动主视图时，俯视图和左视图会同时移动，以保持视图间的对齐关系。n 当选择俯视图或左视图时，选择的视图被绿色的边框包围，而主视图被粉色边框包围。移动俯视图或左视图时，主视图不动，即俯视图只能上下移动，左视图只能左右移动。建立工程视图建立工程视图n视图的激活、选择与显示：n激活视图：当鼠标在图纸中移动时，与鼠标最近的视图自动被激活。n 在视图中进行注释、添加几何实体操作之前必须激活视图。视图被激活后，操作的结果与该视图相关联。如果删除视图，则这些操作结果被同时删除。建立工程视图建立工程视图n选择视图：用鼠标左键单击视图，该视图被选中，边界显示为绿色，同时属性管理器中出现与视图属性相关的选项。选择视图后可以进行视图移动、改变视图边界、改变视图属性等操作。n 局部视图、剖面视图、投影视图等派生视图与它们的父视图相关联，选择派生视图后，父视图的边界显示为黄色。可利用快捷菜单在父视图和派生视图之间跳转选择。建立工程视图建立工程视图n视图显示：n 可用“视图”工具栏中的各种显示方式按钮进行控制。SolidWorks支持上色显示工程图，可显示零件环境中的场景效果。建立工程视图建立工程视图n 在具有多个图纸的工程图文件中，存在图纸的选择和激活问题。n 在特征树中用右键单击要激活的图纸节点，从快捷菜单中选择“激活”使图纸变为激活状态。或在图纸区下方的图纸标签中进行图纸的切换激活。建立派生视图建立派生视图n1、投影视图n 投影视图是根据已有视图采用正投影生成新视图的方法。n 单击 ，在图形区选择被投影的视图，移动鼠标到该视图的四个侧面，鼠标指针带有一个视图框，在不同侧面单击鼠标左键，可以生成不同的投影视图。建立派生视图建立派生视图n2、简单剖视图n绘制剖面线n 单击 ，在视图的剖切位置绘制剖切线（注意：剖切线不要超出视图框）。n放置剖视图n 完成剖切线的绘制后，其两端出现剖切箭，指示剖切方向，鼠标指针带有一个视图框，在属性管理器中选择“翻转方向”会改变剖切方向。按住Ctrl键可将剖视图移动到任意位置。建立派生视图建立派生视图n改变剖视图属性n 选择剖视图，控制区中出现剖视图属性管理器，可在其中设定剖视图的各种属性，如反转剖视方向、更改剖视标示文字、剖视图比例等。n 将鼠标移动到剖切箭头上双击可改变剖切方向，鼠标在剖切箭头的字母上双击可输入剖视标示字母。更改后选择剖视图，单击 以更新视图。建立派生视图建立派生视图n3、阶梯剖视图n绘制剖切线n 用直线命令绘制剖切线，其位置可通过标注尺寸来设定。n生成阶梯剖视图n 选择阶梯剖切线，单击 ，设定剖切线箭头方向和剖视图放置位置。建立派生视图建立派生视图n改变剖切线位置n 在特征树中展开“剖面视图”，用鼠标右键单击“剖切线”，从快捷菜单中选择“编辑草图”，修改剖切线的尺寸。修改后选择剖视图，单击 以更新剖视图。n删除剖视图n 在工程图中删除视图，最好从本原开始。剖视图的本原即为剖切线。选择剖切线后按Del键，可删除与剖切线相关的内容。剖切线需单独删除。建立派生视图建立派生视图n4、旋转剖视图n 单击 ，在视图上绘制一条 转折的剖面线，移动鼠标（或按住Ctrl键）将旋转剖视图放置在合适的位置。n5、断开剖视图（局部剖视图）n 单击 ，在视图的局部剖视部位绘制一条闭合的样条曲线，剖切深度可在视图属性管理器中设定，或单击深度框，在图纸区视图上点击剖切深度位置。单击“预览”框，在其他视图上显示剖切深度的位置。建立派生视图建立派生视图n6、半剖视图n 半剖视图用于反映对称零件模型。n 绘制一个边线通过视图中心线、覆盖视图半边的矩形。选择矩形后单击 ，在属性管理器中设定剖切深度。单击 。n 消除半剖视图的中心实线：打开选择过滤器工具栏，单击 ，选择与中心线重合的边线，在线型工具栏中单击“隐藏边线”按钮 ，将其隐藏。或 右键单击要隐藏的边线，从快捷菜单中选择“隐藏边线”。建立派生视图建立派生视图n7、辅助视图（斜视图、向视图）n 单击 ，在图纸区的视图中选择辅助视图所正视的边线，按住Ctrl键移动鼠标将辅助视图放置在合适的位置。n 采用相对视图或命名视图在某些情况下也能完成辅助视图的建立。建立派生视图建立派生视图n8、局部视图n 单击 ，在图纸区的视图上要产生局部视图的位置绘制一个圆，移动鼠标在图纸区的适当位置生成局部视图。n 在局部视图属性管理器中，设定局部视图的属性：标示字母、缩放比例；“完整外形”在局部视图上显示完整的圆；“缩放剖面线图样比例”可调整剖面线间距。建立派生视图建立派生视图n9、剪裁视图n 将已有视图进行裁剪生成的实体称为裁减实体。n 在派生视图的要保留的位置上绘制一个圆，单击 ，生成剪裁视图，即保留下圆内的图形，删除圆以外的图形。n 剪裁实体可以编辑和删除，不删除相关联的视图。建立派生视图建立派生视图n10、断裂视图n 断裂视图常用于表示特别狭长的模型。n 选择要生成断裂视图的视图，插入工程视图垂直折断线（用于水平断开）或 水平折断线（用于垂直断开），在视图上出现两条折断线，将折断线移动到合适的位置（注意：两条折断线之间的图形将被断掉）。再次选择该视图，单击右键，从快捷菜单中选择“断裂视图”，生成断裂视图。n 用鼠标右键单击折断线，可从快捷菜单中选择折断线的形状。图纸的对齐与旋转图纸的对齐与旋转n1、视图对齐n 在要对齐的视图边界内（不在模型上）单击右键，从快捷菜单中选择“视图对齐”下的对齐方式，再选择与之对齐的基准视图。在对齐的视图之间形成关联关系。n原点对齐：以两个视图的原点为参照进行对齐操作n中心对齐：以两个视图的中心线为参照进行对齐操作n默认对齐：建立视图时系统默认的对齐方式，如投影视图在正交方向对齐，剖视图在垂直于剖切线的方向对齐。图纸的对齐与旋转图纸的对齐与旋转n2、解除视图对齐关系n 在要解除对齐关系的视图边界内（不在模型上）单击右键，从快捷菜单中选择“视图对齐解除对齐关系”，视图即可恢复自由移动状态。n 在建立视图的操作过程中，如果按下Ctrl键即解除了默认对齐关系。如果在派生视图的快捷菜单中选择“视图对齐默认对齐”，视图将恢复与父视图之间的对齐关系。图纸的对齐与旋转图纸的对齐与旋转n3、旋转视图n 选择要旋转的视图，单击 ，在“旋转工程视图”对话框中输入旋转角度或在图纸区按住鼠标左键拖动进行视图旋转。n 在对话框中选中“相关视图反映新的方向”，则视图旋转的结果遵循父子关联关系，即基础视图的旋转结果会传递到派生视图上，而派生视图的旋转不会影响基础视图。n 旋转主视图会产生许多意外的变化，要尽量避免旋转主视图。多张图纸多张图纸n 在SolidWorks中，一个工程图文件中可以包括多个图纸。其优点是在这些图纸之间可以共享信息，可以使用Ctrl键和Shift键进行视图的复制与移动。n1、建立新图纸在图纸标签位置单击右键，选择“添加图纸”在特征树中“图纸1”节点单击右键。选择“添加图纸”插入图纸n 在“图纸设定”对话框中设定图纸名称、图纸格式，单击“确定”，建立新的图纸，且新图纸处于激活状态。多张图纸多张图纸n2、信息共享n 激活图纸1，按住Ctrl键在图纸区选择多个要复制的视图，切换控制器为特征树，按住Ctrl键从特征树中将选中的视图拖动到特征树的新图纸节点上，当鼠标指针变成带号的弯折箭头时，松开鼠标左键，所选视图被添加到新图纸中。n 在图纸1中选择要复制或移动的视图，按CtrlC或 CtrlX，在新图纸上选择要放置视图的位置，按Ctrl V，即可将所选视图复制或移动到新图纸中。工程图的尺寸标注工程图的尺寸标注n一、从三维模型环境中调入 信息单击“注解”工具栏中的按钮插入模型项目n 在“插入模型项目”对话框中的“注解”组中选择“尺寸”。n 在三维环境下设定的草图尺寸和特征定义尺寸（如拉伸特征的深度尺寸等）调入工程图，并集中标注在主视图和俯视图中。工程图的尺寸标注工程图的尺寸标注n5、在工程图中改变尺寸驱动模型n 在安装SolidWorks过程的“出祥图选项”中选择了“允许从工程图中变更模型”，则可以在工程图中修改驱动尺寸来改变三维模型。n 在工程图中双击要修改的驱动尺寸文本，输入新的尺寸，单击“重建模型”按钮 ，即可改变三维模型。n 如果三维模型改变后出现意外现象，可在零件模型窗口添加新的几何关系和尺寸关系。工程图的尺寸标注工程图的尺寸标注n6、添加中心线和圆标记n 对于非圆的对称图形，可采用绘制中心线工具 绘制中心线。n 对于圆形图形，单击注解工具栏的 ，选择圆形图形，即可添加圆的中心线。工程图的尺寸标注工程图的尺寸标注n二、调整尺寸布局和对齐尺寸n尺寸布局原则：均匀分布，稠密相宜；与一个特征关联的尺寸尽量位于同一个视图上。n1、在视图之间移动尺寸n 选中要移动的尺寸，按住Shift键将尺寸拖动到其他视图上。n 改变尺寸界线的端点：选择尺寸，点住尺寸界线端点拖动到新的位置。工程图的尺寸标注工程图的尺寸标注n2、在视图之间复制尺寸n 如果在移动尺寸时按住Ctrl键，则会复制尺寸。n3、尺寸的对齐n共线/径向对齐 ：选择的尺寸对齐在一条直线上（线性尺寸），或一个同直径圆弧上（圆径尺寸）n平行/同心对齐 ：选择的尺寸按照相等的间距排列n 选择要对齐的尺寸，然后单击相应的对齐按钮。n 对齐的尺寸关联为一个组，移动其中一个尺寸，其他尺寸会随着一起移动。n解除对齐关系：右键单击尺寸，选择“解除对齐关系”工程图的尺寸标注工程图的尺寸标注n4、在尺寸中添加工程信息n 有时需要在尺寸标注中添加文字说明或特殊符号，如线性尺寸前的直径符号等。n 选择尺寸，在属性管理器中的“标注尺寸文字”框内输入有关信息。工程图中的特殊尺寸标注方法工程图中的特殊尺寸标注方法n4、倒角尺寸n(单击 )，在图形区中单击右键，选择“更多尺寸倒角尺寸”。n选择倒角线，再选择一条参与倒角的边线。n单击尺寸放置位置生成倒角尺寸。n倒角尺寸的调整：选择倒角尺寸，拖动尺寸文本框使尺寸引线与倒角线重合，在属性管理器中选择箭头形状为直线。工程图中的尺寸显示方式控制工程图中的尺寸显示方式控制n1、改变箭头形状和方向n 在属性管理器中选择箭头的形状，点击箭头控标可改变箭头方向。n2、改变尺寸界线及文本的状态n 左键点住尺寸界线控标移动使之倾斜。左键点住尺寸文本框移动可改变尺寸文本位置。n3、改变尺寸界线的起点n 选择尺寸，鼠标左键点住尺寸界线起点控标移动。工程图中尺寸的显示方式控制工程图中尺寸的显示方式控制n4、隐藏和显示尺寸n 选择视图，单击 或视图显示/隐藏注解，隐藏的尺寸显示为暗灰色。单击隐藏状态的尺寸将重新显示该尺寸，单击显示状态的尺寸将隐藏该尺寸。n 隐藏尺寸不同于删除尺寸，隐藏的尺寸依然存在于工程图中。尺寸公差尺寸公差n 设定尺寸公差的形式和公差值有两种途径：通过尺寸属性管理器中的“公差/精度”选项区进行设定n在“尺寸属性”对话框中单击“尺寸公差”按钮，在“尺寸公差”对话框中进行设定。可指定公差字号的大小。n公差类型：n套合：标注孔轴配合公差代号，如n与公差配合：标注孔轴配合公差代号及公差值，如工程图中的辅助工具工程图中的辅助工具n零部件线型设置：n 选择视图，单击右键，选择“零部件线型”，在“零部件线型”对话框中设定零部件模型视图中的线型、线宽类型。线宽值可在“打印”对话框中设置。n从选择：该设定只作用于所选择的视图n所有视图：该设定作用于所有的视图工程图中的辅助工具工程图中的辅助工具n三、字体n系统字体设置：工具选项，在“文件属性”的“注解字体”页面选择注解类型，在“选择字体”对话框中设置系统文字格式。n单个字体设置：使用“注释”命令 在图形区输入文本后单击 。在文本上单击右键，选择“属性”，在“属性”对话框中取消对“使用文档字体”的选择，单击“字体”按钮，在“选择字体”对话框中设置字体和角度；n 在“注释”属性管理器中也可设置。工程图注解工程图注解n 注解为给零件、装配体或工程图添加特定设计意图的文字摘要或符号。n 注解包括工程符号和尺寸标注两大类。特定类型的注解包括注释、孔标注、表面粗糙度符号、基准特征符号、基准目标、形位公差符号、焊接符号、零件序号等。n 在特征树中有“注解”节点，注解实际上包括除几何模型和工程视图以外图形区中的所有对象。工程图注解工程符号工程图注解工程符号n1、注释n 工程图中的技术说明属于注释，与加工面相关且没有相应GB规定的特殊工程要求，也可以采用注释的方式进行标注。n 单击 ，在属性管理器中设定注释的相关属性，包括引线样式、边界样式、字体等。针对特定几何体的注释需要用引线，针对整个工程图的说明不需使用引线。引线会自动捕捉到边线。工程图注解工程符号工程图注解工程符号n 完成设定后，在图形区中单击左键确定注释的位置，输入注释文字，在图形区的其他位置单击左键完成当前注释的生成。在图形区的其他位置再次单击左键生成其他的注释。最后单击 完成注释的标注。n 移动注释线的控标可以将其移动到其他的边线上，从而改变注释的标注对象。按住Ctrl键移动注释引线会生成多引线注释。工程图注解工程符号工程图注解工程符号n2、表面粗糙度n 单击 ，在“属性”对话框中设定表面粗糙度的属性，在图形区中选择需要标注粗糙度的面，可依次标注多个面，完成后单击“确定”按钮，退出“属性”对话框。n 表面粗糙度符号上有两个控标，分别控制表面粗糙度的标注对象和标注位置。工程图注解工程符号工程图注解工程符号n3、基准特征符号n 单击 ，在“属性”对话框中设定基准特征符号的属性，在图形区中选择作为基准的平面，移动鼠标到标注位置单击左键完成基准特征符号的生成。可依次标注多个面，基准代号可自动按顺序生成。完成后单击“确定”按钮，退出“属性”对话框。n 基准特征符号上有两个控标，分别控制标注对象和标注位置。工程图注解工程符号工程图注解工程符号n5、形位公差n 单击 ，在“属性”对话框中设定形位公差的各个字段，单击“选项”按钮可设定引线和箭头，工程图中一般采用垂直引线标注。n 在图形区中移动鼠标到形位公差引线的起点位置，单击左键进行确认，移动鼠标到形位公差的放置位置，单击左键完成形位公差的生成。n 如果要生成多个引线的形位公差，则按住Ctrl键依次单击引线的起点，最后松开Ctrl键单击形位公差放置位置。工程图注解工程符号工程图注解工程符号n8、螺纹装饰线n 在图形区中选择要标注螺纹孔的起始边线，单击 ，在“装饰螺纹线”对话框中螺纹的深度和主要直径，单击“确定”生成螺纹装饰线。n注意：必须选择螺纹孔的起始边线。n 在工程图环境下可以标注装饰螺纹线侧投影轮廓线的尺寸，但不能删除装饰螺纹线，只能隐藏装饰螺纹线。如果要删除装饰螺纹线，需要在零件或装配体环境中进行。工程图注解工程符号工程图注解工程符号n9、中心符号线n 单击 ，在工程图中选择要标注的圆或圆弧，在属性管理器中可设定中心符号线的大小和角度。n 在“工具选项”的“文件属性”选项卡中“出祥图”页面中可设定中心符号线的默认大小和是否显示延伸的轴线。装配体工程图装配体工程图n1、导入装配体模型n打开装配体文件n建立一个工程图文件，单击 按钮n切换到装配体窗口，在图形区的空白处单击鼠标左键，装配体模型导入工程图中。n注意：如果在装配体窗口图形区内的零件上单击，将只有被选中的零件导入工程图中。装配体工程图装配体工程图n2、隐藏/显示零部件 在视图的空白处单击右键，选择“属性”，在“工程视图属性”对话框中选择“隐藏/显示零部件”选项卡，在图形区的视图上选择要隐藏的零件，单击“应用”或“确定”。在视图中选择要隐藏的零件，单击右键，选择“显示/隐藏隐藏零部件”。在特征树中选择某视图中的某零件节点，单击右键，选择“显示/隐藏隐藏零部件”。装配体工程图装配体工程图n显示隐藏的零件：再次进入“工程视图属性”对话框，在隐藏零件的列表中选择要显示的零部件，用Del键从列表中删除，单击“确定”。在特征树中选择某视图中的某零件节点，单击右键，选择“显示/隐藏显示零部件”。装配体工程图装配体工程图n2、装配体剖视图n 单击 ，在视图中绘制剖切线，出现“剖面范围”对话框。设定好后单击视图放置位置。n排除的零部件：列表中显示生成的剖视图中将不剖切的零部件。在视图中选择某零件，该零件的名称会出现在列表中。n自动打剖面线：设定按照切换90度的方式标注装配体中相邻剖切零件。装配体工程图装配体工程图n3、更改剖面线n 用鼠标单击剖面线，激活“区域剖面线/填充”属性管理器，取消对“材质剖面线”复选框的选择，可设置剖面线的样式、比例（数值越小，剖面线间距越大）和角度，并设定所选剖面线的应用范围。零件序号零件序号n1、插入零件序号n 单击 ，在视图中依次选择各个零件。n2、插入成组的零件序号n 单击 ，依次选择零件组中的零件。n3、自动零件序号n 选择一个视图，单击n4、零件序号的对齐n 框选要对齐的零件序号，单击“对齐”工具栏中相应的对齐方式按钮。装配体工程图装配体工程图n4、零件序号的属性n 选择一个或所有零件序号，在属性管理器中可设定零件序号的边界样式、零件序号文字。n 其中的“项目数”即零件序号，对应于装配体特征树中的次序；“数量”表示该零件在装配体中的数目。n5、改变零件序号的字体n 选择零件序号，通过“字体”工具栏进行修改装配体工程图装配体工程图n6、改变零件序号字符n 零件序号中的项目数与装配体生成的过程相对应，即对应于装配体特征树中的次序，而工程图中是按顺时针方向依次增加零件序号，因此需要进行调整。n 选择一个零件序号，在属性管理器中的“零件序号文字”列表中选择“自定义”，然后从左至右依次输入新的零件序号。n 零件序号中的次序设定结果将决定材料明细表中的零件排列顺序。材料明细表材料明细表n1、插入材料明细表n 在图形区选择视图，单击“插入表格材料明细表”，在“材料明细表”属性管理器中单击表模板按钮 ，在“选择材料明细表”对话框中选择模板。n 在属性管理器中设置材料明细表定位点位置、材料明细表类型选择“仅限顶层”，项目号的起始值与增量值。材料明细表材料明细表n2、编辑材料明细表n 在材料明细表中单击，打开“单元格”属性管理器。n表格格式：设置标题行位置、边框、文字格式n列属性：编辑列标题文字，调整列位置n行属性：调整行位置n材料明细表内容：调整行位置材料明细表材料明细表n 调整列宽n鼠标拖动垂直表线：向左减小左列宽度，向右增大左列宽度n 调整行高n鼠标拖动水平表线，向上减小上行高度，向下增大上行高度n插入列、行 右击单元格，选择“插入 ”n 在单元格中输入文字n双击单元格输入文字，在单元格外单击结束材料明细表材料明细表n 材料明细表的移动n在材料明细表内任意位置单击，激活明细表，用鼠标点住明细表左上角的移动图标拖动。n3、保存材料明细表n设置好材料明细表的格式和样式后，可将其保存为材料明细表模板。n右击材料明细表，选择“保存为模板”。定制图纸格式定制图纸格式n1、绘制标题栏n 建立一个工程图文件，选择“编辑图纸格式”，或在特征树中的“图纸格式”节点单击右键，选择“编辑图纸格式”，进入图纸格式编辑状态，图框变为蓝色。删除原有标题栏，根据企业标准绘制新的标题栏。并添加几何关系使标题栏右侧和下侧与图框对齐。填写标题栏中的固定内容。调整标题栏中的注释居中。定制图纸格式定制图纸格式n4、保存图纸格式n 为使该图纸格式在今后的操作中能够调用，可将该图纸格式保存成图纸格式（不是“工程图文件”）。选择“文件保存图纸格式”，在“保存图纸格式”对话框中选择“用户图纸格式”，输入图纸格式名称，通过“浏览”按钮可设定文件保存的路径。单击“确定”生成新的图纸格式。工程图打印工程图打印n 选择“文件打印”，出现“打印”对话框：n页面设置：设置打印比例、纸张大小、打印方向和颜色等。一般在“比例”方式中选择“调整比例以套合”，使图纸按照打印的纸张进行适当缩放。n页眉/页脚：利用自定义方式设置页眉和页脚的位置、格式和内容。n线粗：与“线型”工具栏中的线粗按钮 中的名称对应。工程图打印工程图打印n边界：设定打印区域与纸张的边界距离。n打印范围：选择“选择”，出现“打印所选区域”对话框，图形区中出现一个显示打印区域的方框，按住方框边界可移动方框改变打印的区域。n 用小打印机打印较大的图纸时，可分区打印再采用粘贴的方法形成整张图纸。n打印预览：设定完成打印选项后，单击 观察打印的结果。
