太站220kV隔离刀闸购置技术要求
序号
项目
使用、技术数据
1
隔离开关采用标准

GB 1985《交流电压隔离开关和接地开关》
GB/T486《交流电压隔离开关和接地开关订货技术条件》
GB 11022《高压开关设备通用技术条件》
GB/T 5582《高压电力设备外绝缘污秽等级》
GB 311.1《高压输变电设备的绝缘配合》
GB 311.1《高压输变电设备的绝缘配合使用导则》
GB 11604《高压电器设备无线电干扰测试方法》
GB/T 13540《高压开关设备地震性能试验》
GB 8287.1《高压支柱瓷绝缘子技术条件》
GB 8287.2《高压支柱瓷绝缘子尺寸和特性》
GB 3309《高压开关设备常温下的机械试验》
GB 763《交流高压电器在长期工作时的发热》
GB 2706 《交流高压电器稳定试验方法》
DL/T 593《高压开关设备的共用订货技术条件》
GB 5273《变压器、高压电器和套管的接线端子》
2
设备的使用环境
累年最大风速： 35m/s
累年最大积雪深度：30cm
海拔高度：〈1000
污秽等级： Ⅱ级
3
安装地点海拔高度
1000m及以下。
4
使用环境
温度
最高温度
40℃
日平均不超过
+35℃
最低气温
-40℃
5
环境湿度
月平均：95%
日平均：85%
6
累年最大积雪深度
30cm
7

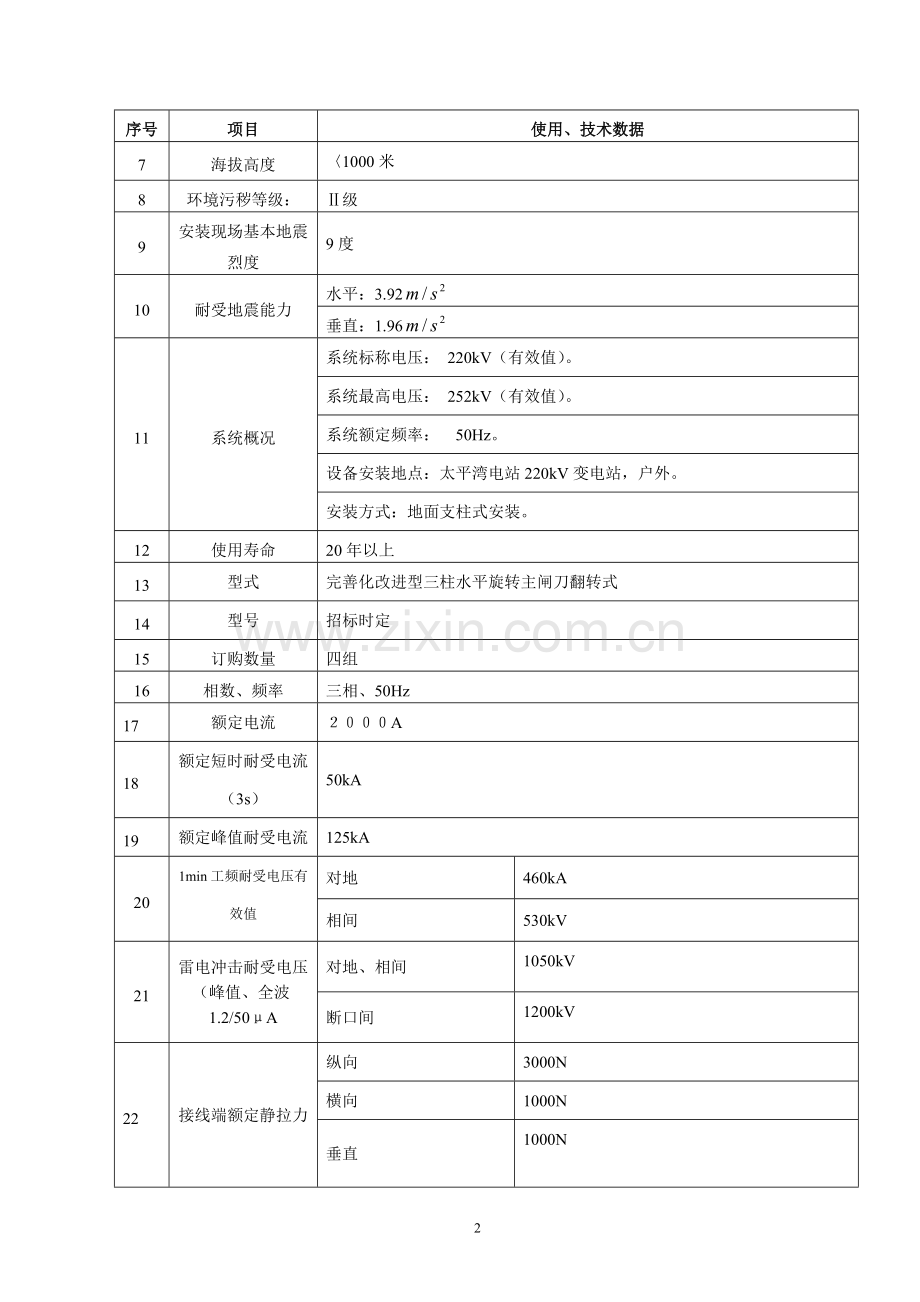

海拔高度
〈1000米
8
环境污秽等级：
Ⅱ级
9
安装现场基本地震烈度
9度
10
耐受地震能力
水平：3.92
垂直：1.96
11
系统概况
系统标称电压： 220kV（有效值）。
系统最高电压： 252kV（有效值）。
系统额定频率： 50Hz。
设备安装地点：太平湾电站220kV变电站，户外。
安装方式：地面支柱式安装。
12
使用寿命
20年以上
13
型式
完善化改进型三柱水平旋转主闸刀翻转式
14
型号
招标时定
15
订购数量
四组
16
相数、频率
三相、50Hz
17
额定电流
２０００A
18
额定短时耐受电流（3s）
50kA
19
额定峰值耐受电流
125kA
20
1min工频耐受电压有效值
对地
460kA
相间
530kV
21
雷电冲击耐受电压（峰值、全波1.2/50μA
对地、相间
1050kV
断口间
1200kV
22
接线端额定静拉力
纵向
3000N
横向
1000N
垂直
1000N
23
隔离开关结构
23.1 隔离开关在规定的使用条件下，能承受运行和操作时出现的电气及机械力而不损坏、不误动或拒动。其金属制件（包括闭锁元件）应能耐受氧化而不腐蚀、并耐受不同材料间的电蚀及材料热胀冷缩造成的附加应力的作用，各螺丝连接部分防止松动、必要时在结构上采取补偿措施。
23.2 在风力、重力、地震或操动机构与隔离开关之间的连杆被偶然撞击时，隔离开关能防止从合闸位置脱开或从分闸位置合闸。
23.3 隔离开关的主刀闸和接地刀闸及接地开关在覆冰厚度为10mm下能可靠分闸和合闸，以使触头的整个接触面保持可靠的金属接触。
23.4 在隔离开关的一侧（或两侧）安装的接地开关，接地开关和隔离开关之间装有机械闭锁，并具备电气闭锁的条件。机械闭锁应有足够的机械强度、配合准确。应能有效防止电动“误操作”，且不损坏设备部件。
23.5 与隔离开关组合成一体的接地开关，其动、热稳定要求与隔离开关相同。
23.6 隔离开关的转轴部件采用全密封结构，轴套必须具有自润滑措施，使用二硫化钼锂基脂润滑剂。需要经常润滑部位应设有专门的润滑孔或润滑装置，并采用防冻润滑剂，注油孔要安装防尘、防雨帽。
23.7 本体上螺栓，螺母及垫片、弹簧垫圈全部采用国标的镀锌件或不锈钢材料。
23.8 在规定的覆冰厚度下，隔离开关用所配的操动机构使其可靠的分闸和合闸。
23.9 采用经过完善化改进的三柱水平旋转主闸刀翻转式结构，接地刀闸为插入式结构，其静触头为梅花型，动触头为圆形。
23.10 新隔离刀闸的相间、极间的距离要与原SW7-220型隔离刀闸的尺寸一致，新隔离开关的接线端子的上端面，距离基础槽钢下端面的尺寸要符合原来隔离开关（SW7-220型）的尺寸。
23.11 为了保证新隔离开关的各项尺寸与原设备相符，要求生产厂家在接到招标通知以后，在作标书以前，派技术人员到现场对原设备进行实地测量，并在投标文件中将设计图纸附上。
23.12 除隔离开关的支柱（原支柱是混凝土等径杆）以外，厂家应提供所有的部件，包括机构箱与水泥杆的固定件及所有的螺栓、平垫圈、弹簧垫、螺帽等。
23.13 每相隔离开关设有的平板式主接线端子板，与线夹间接触表面的金属层应相同，隔离开关的接线板为与地面呈水平式结构，接线板的孔距、孔的直径要与更换前隔离开关接线板的孔距一致，接引的螺栓、螺帽、平垫圈、弹簧垫都要采用国标的镀锌件、规格要统一。
23.14 绝缘子应采用Ⅲ型防污等级的高强磁型绝缘子，且每节必须有标明制造厂、生产年代、绝缘子几何尺寸、抗弯、抗扭指标的代码，标记永不磨损。铁瓷结合处必须涂防水胶。
23.15 绝缘子最小有效爬电距离：大于5000mm。爬电系数不大于3.52，绝缘子的外形系数、直径系数以及表示伞裙形状的参数均符合IEC815标准。瓷套的伞裙为不等径大小伞，绝缘子的釉色为棕色，瓷件质量符合IEC168要求。绝缘子具有良好的抗污秽能力和运行特性。
23.16 机械强度
绝缘子抗弯强度：≥6KN.m
绝缘子抗扭强度：≥2KN.m
23.17 隔离开关触头
主触头在达到硬度≥120韦氏前提下，镀银层厚度≥20um。
23.18 传动连杆应采用装配式结构，不允许在安装现场进行切焊装配。
23
隔离开关结构
24
操动机构的要求
24.1 操动方式：
隔离开关： 电动和手动两种方式，手柄未取下则电动操作被闭锁。
接地开关： 电动和手动两种方式，手柄未取下则电动操作被闭锁。
24.2 安装位置：隔离开关、接地开关的机构箱安装在中间相，手柄离地面
高度：不大于1.1m。
24.3 隔离开关各相的合闸不同期性，能方便地进行调整，在合闸终了时应保证可靠接触。

24.4 操动机构箱为3面开门，应采用不锈钢材料（包括门轴，具有良好的
防雨、防尘、防潮、防腐、防小动物进入的功能，每个门上有把手、碰锁和可外加挂锁的设施，挂锁要设有可靠地防止雨水浇淋的装置。
24.5 操动机构的终点位置应有固定的定位和限位装置，且在分、合闸位置时能将操作柄锁住。
24.6 在操动机构箱内装设分、合闸按扭及驱潮装置；
24.7 操动机构所采用的电动机及仪表，应符合相应标准的规定；
24.8 操动机构的操作工具的运动方向有明显标志；
24.9 操动机构上应有反映隔离开关分、合闸位置的指示器，指示器上标明“分”、“合”字样。
24.12 操动机构箱体采用不锈钢。
25
机构箱内二次元件
25.1 操动机构箱内的接线端子为阻燃型的，除能满足内部接线外，还有15%的备用端子，各端子应编号，并与电缆进口间距离不小于150mm。
25.2 除控制、指示及闭锁等通常用的辅助触点外，每台隔离开关主闸刀提供用户使用的常开与常闭触点各8个。接地刀闸则各为4个。辅助触点的开断能力为直流220V、5A，辅助触点为定位式的
25.3 所有辅助触点应在电气接线图上标明编号并且连接端子排。每台辅助开关及所有辅助触点的电气接线必须编号。
25.4 分、合闸动力回路电压为交流380V，控制回路电压为交流220V。
26
其它
26.1 每相隔离开关本体、接地开关的底座上及主闸刀和接地开关的机构箱上，应装设与接地热稳定电流相适应的接地引线，并用接地螺钉，且不小于M12㎜，必须有明显的带接地符号的接地标志，并均采用双接地形式。
26.2 接地接触面平整、光洁、并涂以防锈油，连接截面满足热稳定的要求；26.3 隔离开关及操作机构箱应装设符合国家标准的、有必要数据的铭牌，且铭牌耐风雨和防腐蚀，其字样、符号清晰耐久。如隔离开关由几个独立的相组成，每相都有一个名牌，铭牌在正常安装位置应清晰可见。
26.4 每台产品必须在工厂内进行整台机组装和出厂试验，在组装的过程
26
其它
中，所有连接部位应做上明显的连接位置标记。需拆装发运的产品应按相、按柱做好标记，连接部位做好特殊标记，标记资料、出厂试验报告应随产品一起发货。
26.5 厂家在出厂装配、调试、试验过程中应通知甲方人员进行现场的监督，设备要具备齐全的各种试验报告特别是形式试验报告。
26.6 生产厂家在供货时应当随设备提供5份/台的产品使用及维护说明书。
26.7 产品形式试验报告5份
26.8 刀闸设计报告书。
26.9 瓷柱出厂及抽样试验报告5份。
26.10 产品出厂试验报告5份/台
26.11 提供产品附件、主件型号、规格、生产厂家。
