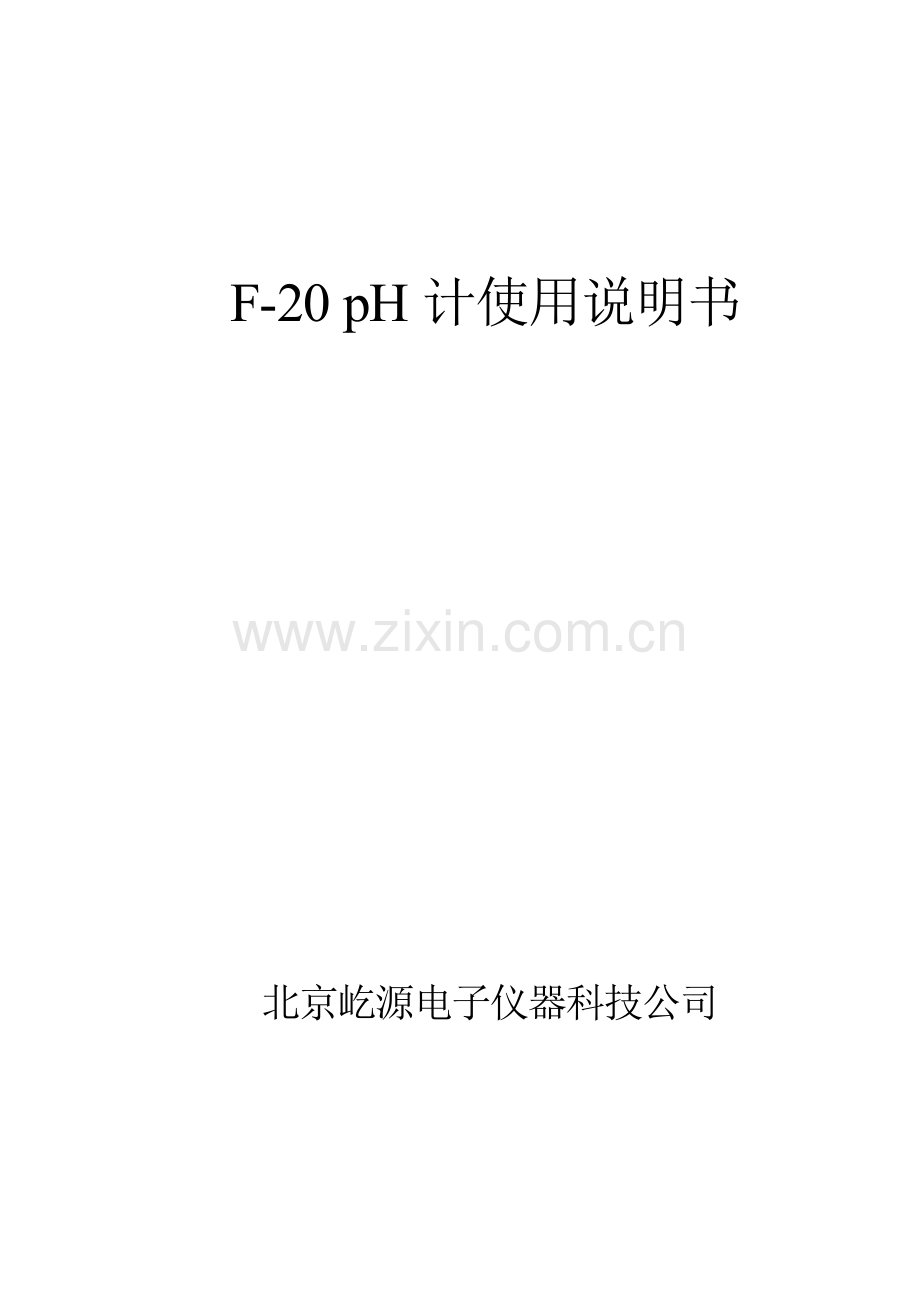

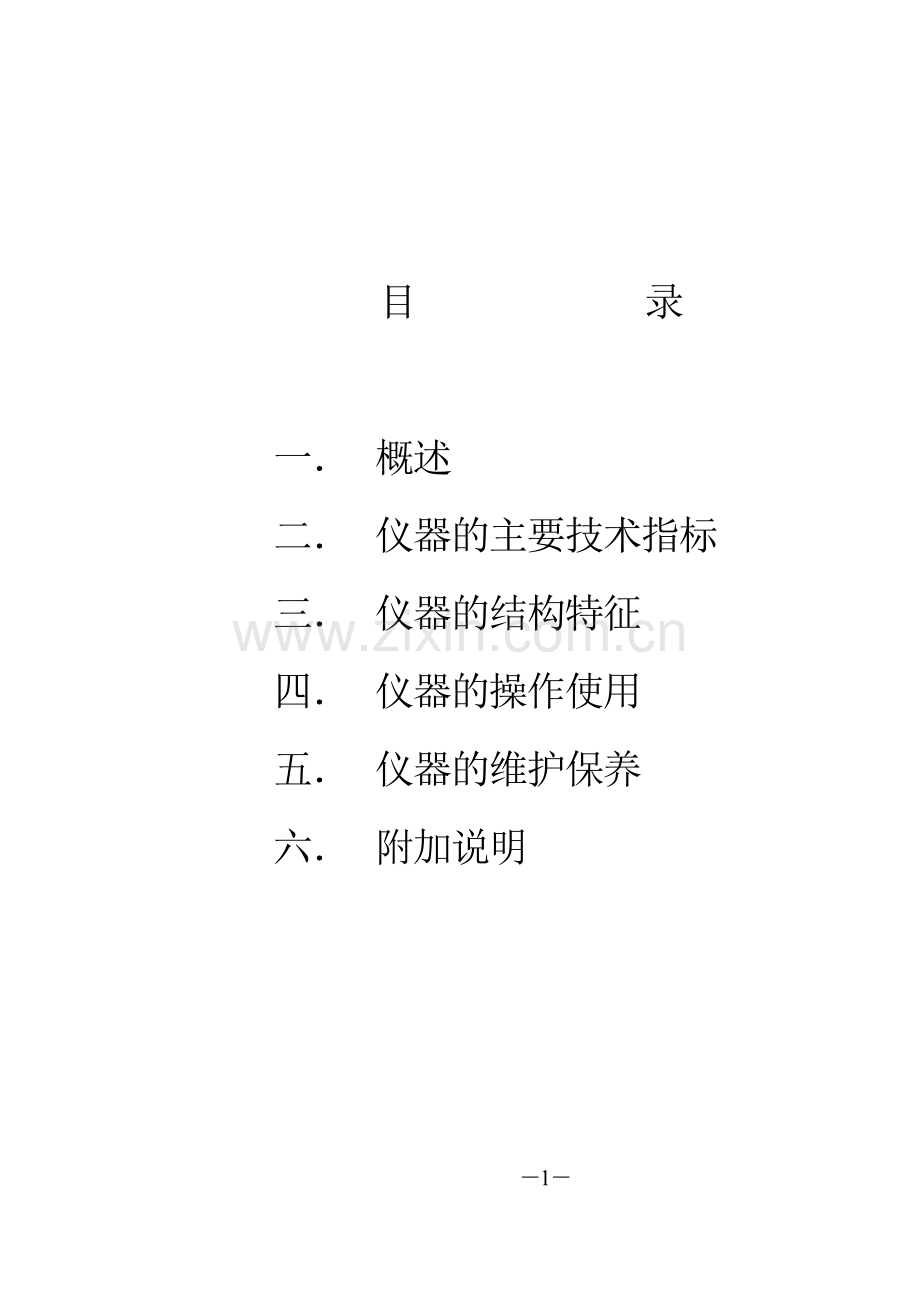

F-20 pH计使用说明书北京屹源电子仪器科技公司目录一．概述二．仪器的主要技术指标三．仪器的结构特征四．仪器的操作使用五．仪器的维护保养六．附加说明 ―1― 一．概述请在使用本仪器前详细阅读本说明书. F-20酸度计是使用微处理器控制的智能型pH计，具有液晶显示，读数清晰，体积轻巧，操作简便等特点，可广泛用于测量溶液pH值，电极的电位，溶液的温度和氧化还原值ORP. 二．仪器的主要技术指标 1．测量范围、分辨力、精度 pH mV 量程 0.00―14.00 pH ±1600 mV 分辩力 0．01 1 mV 精度 ±0.02 pH ±2mV 2. 其它特点 a. 二点pH校正，自动识别缓冲液 b. 全按键操作 c. 校准参数掉电不丢失 d．电池电压低时提示更换电池 e. 4小时自动关机，仪器进入休眠状态 3. 温度补偿：手动温度补偿 4．三种缓冲液用于仪器校准 4.00pH 6.86pH 9.18pH (25℃) 5 .pH校正点：3点校2点，自动校准 6．输入阻抗： ≥1×10¹² 7．斜率范围： 80―110% 8．环境温度： 0―50℃ 9．湿度范围：< 80%RH，0―35℃ 10．电源：6F22型9V 11．外型尺寸：70×150×25（mm） ―2― 三．仪器的结构特征 F-20 显示屏如下图所示 ← ℃ ╋ ● pH 2．键盘功能键盘图如下所示屹源 F-20 pH/mV Meter ON OFF pH/mV ℃ CAL ↑ ↓ ON ：电源开 OFF：电源关 pH/mV：选择pH测量或mV测量，或从温度显示退回到pH、mV测量状态。 ℃ ：选择温度调整 CAL ：选择标准缓冲溶液进行校准 ↑ ：在选择温度显示时，每按一次温度上升1度 ↓ ：在选择温度显示时，每按一次温度下降1度 ―3― 注意：在按键时，不要用力过大要轻按，听到键声后，有一短暂停顿后，放开按键，以保证每一次按键都有效。四．仪器的操作使用 1.仪器的安装 1.1 开箱打开包装箱后，按照装箱单所列清单检查是否有缺件或损坏。如有请与经销商或本公司联系。 2．仪器的操作使用 2．1 校准与测量 2．1．1 pH值校准按下‘ON’键，仪器接通电源，液晶显示器显示“+8.88” 右边上下角分别显示‘pH’和‘℃‘，一秒钟以后仪器进入pH 测量状态，小数点闪动。 a . 本机提供了三个校正点，供用户在做校准工作时选择使用。它们是4.00pH，6.86pH和9.18pH（25℃），校准时用户可根据测量范围，在三个校正点中选择两个。校准步骤为：（1）将已活化的电极插入仪器下端的插座中，并将电极用去离子水冲洗，再用滤纸吸干后，将复合电极探头插入标准缓冲溶液中，电极少做搅动，停留约1分钟左右。（2）按‘℃’键，再用‘↑’和‘↓’键将温度调至被测溶液的实际温度，‘↑’键每按一下为温度上升1度，‘↓’ 键每按一下为温度下降1度。（3）按‘pH/mV’键，右下角标‘pH’亮，为‘pH’功能（4）按‘CAL’键2秒钟，当‘pH’标记闪烁表示仪器进入校准状态，释放此键。（5）校准完后，‘pH’停止闪动。 ―4― （6）将电极从标准溶液中取出，常规清洗后，即可放入另外一个校准溶液中进行第二点pH校正，即重复上述步骤，直到校正完毕。两点校正后，仪器就可以进行正常测量操作了。通过两点校准，机内微处理器将计算出电极的实际斜率等电位及温度补偿值，并进行存储，以供继续测量pH值使用。在选择标准溶液上，应尽可能使被测溶液的pH值接近和夹在两标准之间，以便提高测量准确度。校准后若想在使用过程中对其中一点或两点重新校准，则在电极常规清洗后，放入第三种标准缓冲溶液中，按‘CAL’键 2秒。若第三种溶液为前两种中的一种，则刷新该校准。若有别于前两种，则替代原第一种校准。 b．校准工作中需注意的几个问题 1．做为校准的溶液应妥善保管，存储的温度不应过高，以防质变。 2．校准时，两种溶液的温度应尽量相近，以提高校准精度。 3．校准时，当将电极放入标准溶液中，应观察仪表的显示值是否与标准溶液的标称值相近，待读数基本稳定后，再按“CAL”键，进行校准工作。仪器最大的校准偏差为0.5pH，若显示值与标准值相差过大时，可能的问题是： Ⅰ.电极问题，可能该电极损坏钝化或内充液过少。 Ⅱ.仪器校准问题，可能上一次已校正过该点，但因温度设置相异较大，或使用了不同的电极，这时可将原校准参数清除掉，再进行校准。校准参数清除方法见仪表背后的使用说明。 ―5― 2．1．2 pH 值测量在校准完后，把电极用去离子水冲洗干净，用滤纸吸干，然后把复合电极插入被测溶液中，少做搅动，此时等待读数稳定后，即可记录pH值。 2．1．3 mV测量本仪器可测量电极电势，开机后仪器进入pH测量工作状态，然后按‘pH/mV’键转入mV测量状态,显示屏有±号显示，右下标‘pH’消失,表示仪器进入mV测量状态，此时显示屏所显示的数值即为电势值，也即mV值。 2．1．4 电池更换当电池电压低于6.5V时，显示屏左上方出现‘←’符号，提示用户电池电压已低于正常工作电压，虽还能工作一段时间，但应尽快更换新电池。 2．1．5 省电工作模式当最后一次按键结束后，直至4小时内没有再次按建，则仪器自动关机。当要再次测量时，须按动‘ON’键，仪器进入正常状态，再次开机时，原校准参数仍保留，可继续使用。五．仪器的维护保养 1．出错信息：当仪器显示出“E**”字样时，说明仪器出错 ‘**’表示错误类型。出错信息症状提示原因排除方法 mV测量超出输入端开路 1电极插座接触 Err01 范围不良重新插好 2输入电路故障送供应商或厂家 Err02 pH测超出同上同上范围 ―6― 2．故障排除问题可能原因排除方法打开电源开 1 电池没电 1 换电池关显示不亮 2 机内电源 2 送修出故障 1 电极损坏 1 更换电极读数不稳定 2 电极污染 2 清洗电极更换电极响应迟钝电极污染同上较正时“pH” 1 电极灵敏度 1 更换电极灯不停闪烁过低不能校准 2 电极损坏 2 换新电极或老化六．附加说明附录（一）电极使用维护注意事项电极的维护：电极易被污染，应该定期清洗电极。 1．电极的存放最好的方法是保持pH电极玻璃球泡湿润，建议放入3.3mol饱和KCL溶液。其它pH缓冲溶液自来水也可以作为电极的存放介质，內充缓冲液的塑料保护套是长期存放电极的理想之处。电极避免长期浸泡在去离子水（蒸馏水）、蛋白质溶液和酸性氟化物溶液中。电极避免与有机硅油接触。 2．电极的清洁电极测试完毕，用去离子水清洗，如在胶粘性试样中测试后，应反复清洗，除去沾在电极上的试样残液，避免电极的球泡上结膜使灵敏度降低，乃至测量失败。 ―7― 3．电极的活化一般来说，严格按存放和维护步骤进行的话，电极可以立刻使用。然而，如果电极响应迟钝的话，很可能电极的球泡已经脱水。将电极浸入理想的存放液中，放置1―2个小时，使球泡重新获得水分。 4．电极经长期使用后发现斜率降低，则可把电极浸泡在4%HF （氢氟酸）中3―5秒钟，再用去离子水清洗电极，然后在0.1 mol/L盐酸浸泡，使之复新。 5．被测溶液中如含有易污染敏感球泡的物质而使电极钝化，会出现斜率降低现象，显示读数不准，如发生该现象则应根据污染物质的性质，用适当溶液清洗，使电极复新。注：选用清洗剂时，不能用四氯化碳、三氯乙烯、四氢呋喃等能溶解聚碳酸树脂的清洗液，因为电极的外壳是由聚碳酸树脂制成的，其溶解后极易污染敏感球泡，从而使电极失效，也不能用复合电极去测试上述溶液。汚染物质和清洗剂参考表污染物清洗剂无机金属氧化物低于1mol/ L稀酸有机油脂类物楚稀洗涤剂（弱碱性）树脂高分子物质酒精，丙酮，乙醚蛋白质血球沉淀物酸性酶溶液染料类物质稀漂白液，过氧化氢 ―8― 附录（二）对弱缓冲液（如水）的pH值的测试 1.先用混合磷酸盐（6.86pH 25℃）和邻苯二甲酸氢钾（4．00pH 25℃）标准缓冲溶液校准仪器后测定供试液。并重取供试液在测试，直至pH的数值在1分中内变化不超过0．05为止。 2.再用混合磷酸盐（6.86pH 25℃）和硼砂（9.18pH 25℃）标准缓冲溶液校准仪器，再用上法测定。 3.两次pH值的读数相差应不超过0.1，取两次读数的平均值为其pH值。通讯地址：北京地安门东大街89号电话：（010）64076092 邮政编码： 100009 联系人：许源喜手机：13801026092 付士臣手机：13001104416 呼机：63407788呼8281 ―9― 附录：标准缓冲溶液在不同温度下的pH值浓度温 0.05mol.Kg¯¹ 0.025mol.Kgˉ¹ 0.01mol.Kg¯¹ 度邻苯二甲酸氢钾混合磷酸盐四硼酸钠 0 4．00 6．98 9．46 5 4．00 6．95 9．39 10 4．00 6．92 9．33 15 4．00 6．90 9．28 20 4．00 6．88 9．23 25 4．00 6．86 9．18 30 4．01 6．85 9．14 35 4．02 6．84 9．11 40 4．03 6．84 9．07 45 4．04 6．83 9．04 50 4．06 6．83 9．03 55 4．07 6，83 8．99 60 4．09 6．84 8．97 70 4．12 6．85 8．93 80 4．16 6．86 8．89 90 4．20 6．88 8．86 95 4．22 6．89 8．84 ―10―
