屋面板吊装计算.doc

屋面板吊装扁担计算书

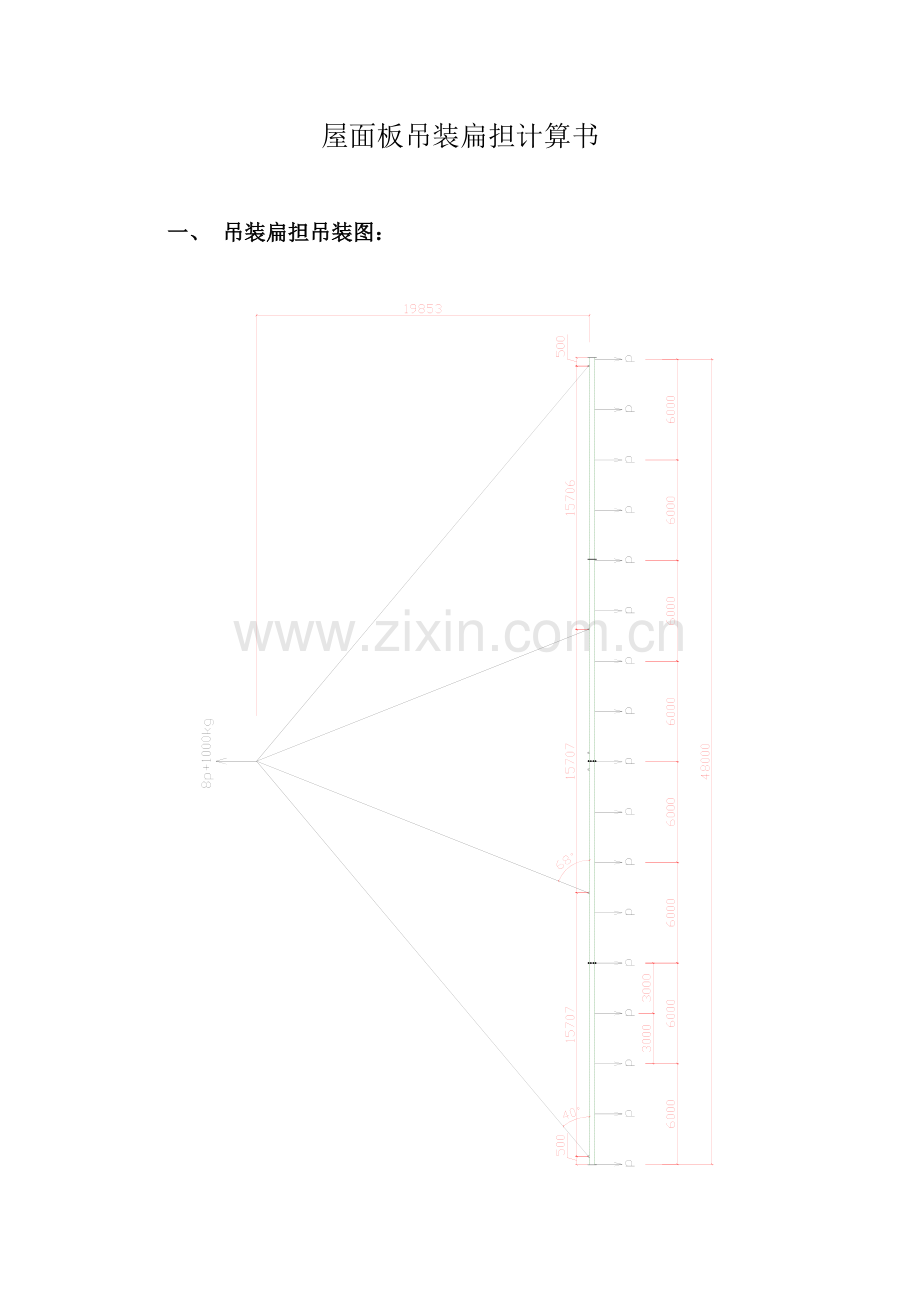

一、 吊装扁担吊装图：

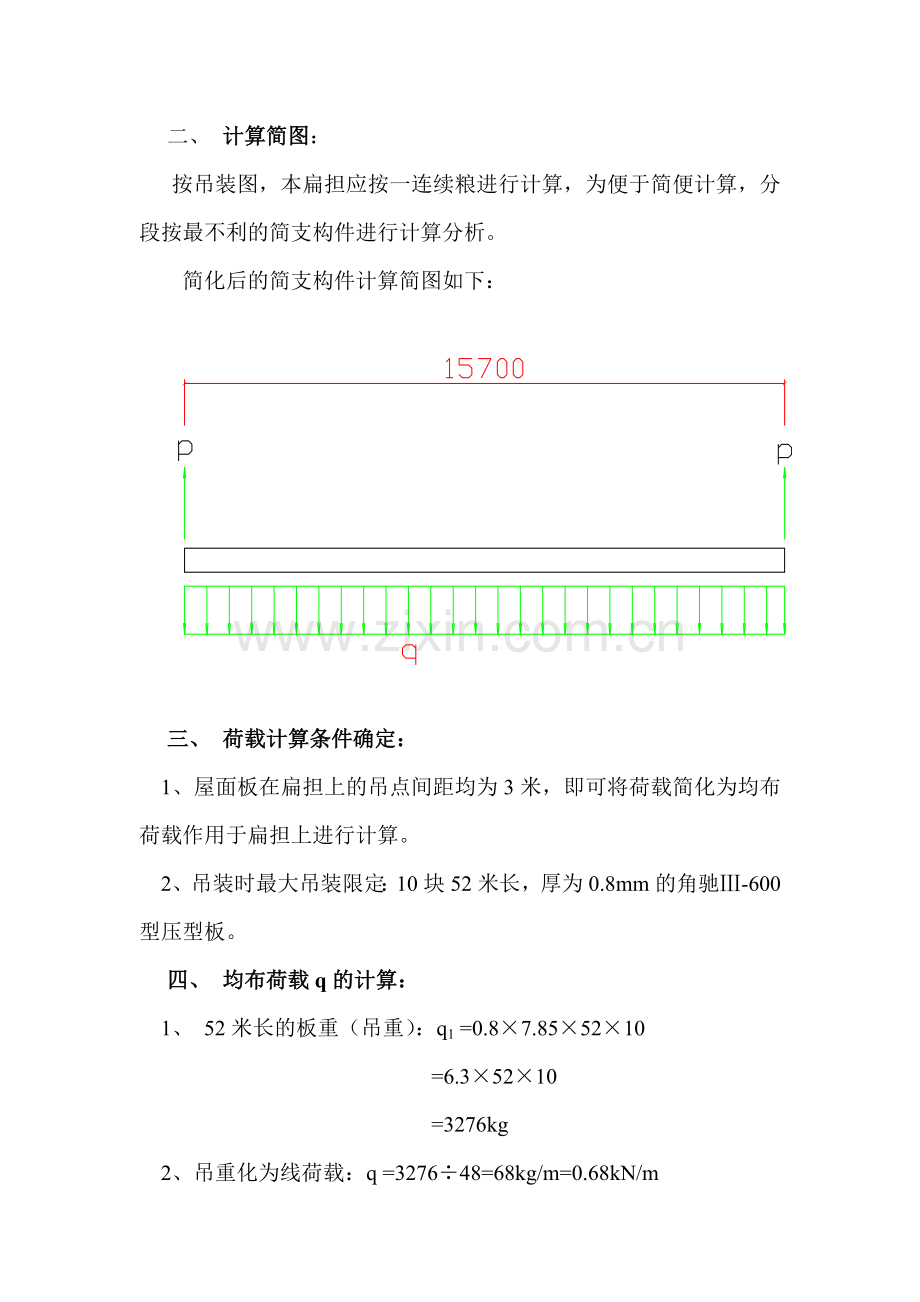

二、 计算简图：
按吊装图，本扁担应按一连续粮进行计算，为便于简便计算，分段按最不利的简支构件进行计算分析。
简化后的简支构件计算简图如下：

三、 荷载计算条件确定：
1、屋面板在扁担上的吊点间距均为3米，即可将荷载简化为均布荷载作用于扁担上进行计算。
2、吊装时最大吊装限定：10块52米长，厚为0.8mm的角驰Ⅲ-600型压型板。
四、 均布荷载q的计算：
1、 52米长的板重（吊重）：q1 =0.8×7.85×52×10
=6.3×52×10
=3276kg
2、吊重化为线荷载：q =3276÷48=68kg/m=0.68kN/m
五、截面计算：
1、最大弯矩：M=ql2/8
=(0.68×2.0)×15.72 ÷8
=41.9 kN.m
2、构件所需截面抵抗矩：
Wp=M/f
=(41.9×106) ÷215
=0.195×106 mm3
查表得Φ180×10的圆管的截面抵抗矩为0.215×106 mm3 ,满足要求。
故选用Φ180×10圆管。
六、 钢丝绳选用计算：
总吊荷载：（3276+3000）×2.0=12552kg
吊点处的垂直反力Q：12552÷4=3138kg
钢丝绳所承受最大拉力图如下：

最大拉力T：
T=3138/sin40〇
=4903kg=49030N
取安全系数为2.5,则最大破断拉力Tp 为：
49030N×2.5=122575 N
查得Φ20的钢丝绳最大破断拉力为207411 N>122575 N，
故选用Φ20的钢丝绳。
七、 连接螺栓计算：

选用8M20高强螺栓，
一个螺栓承受的最大拉力为：
N=Mymax/n∑yi2
=(41.9×106×340) ÷(1×382+2×1302+2×2202×1+2602)
=4.1246×1010 ÷2.0×105
=20.6kN
查得Ntb=41.6KN>20.6KN ,满足要求。
