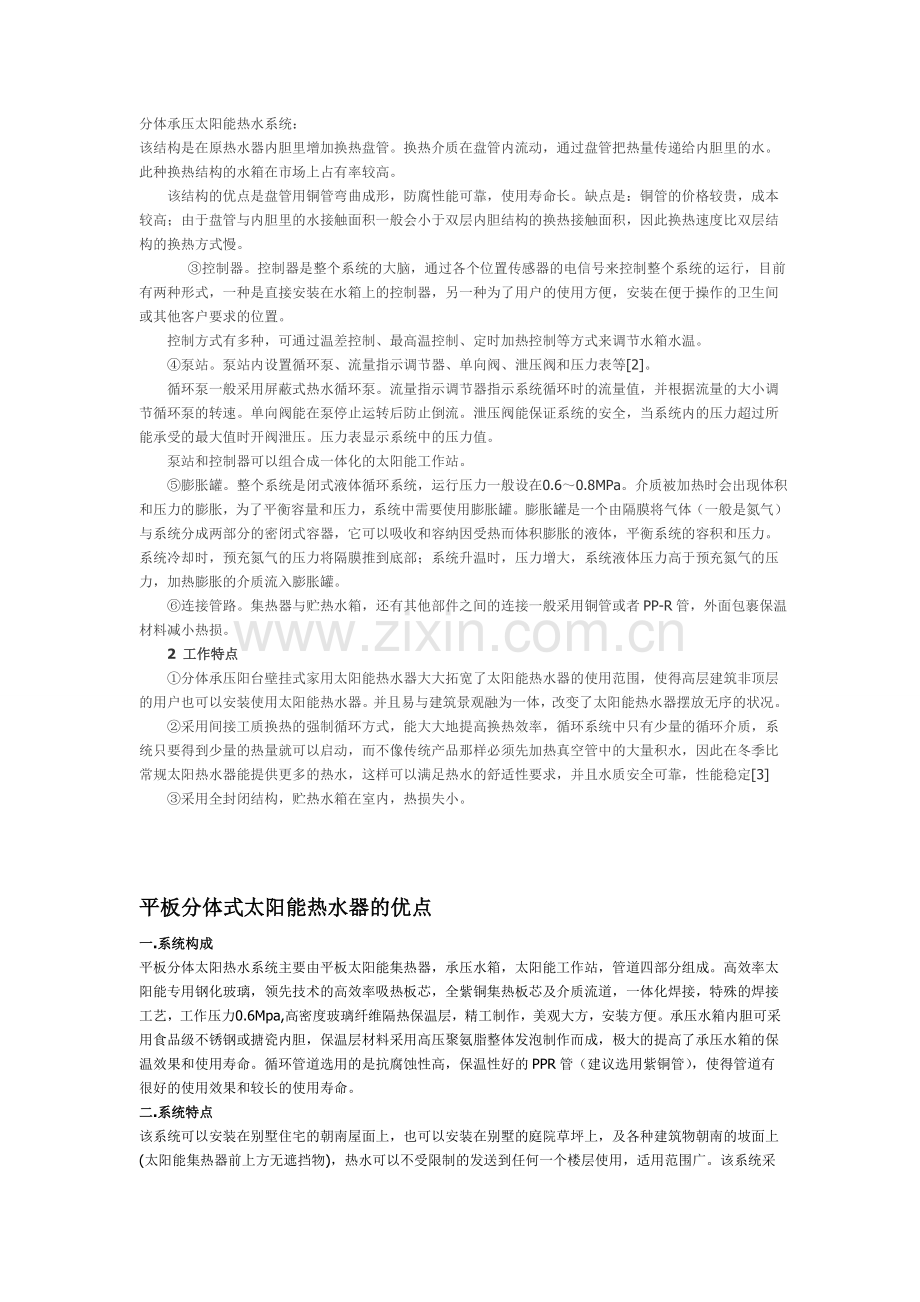

分体承压太阳能热水系统：
该结构是在原热水器内胆里增加换热盘管。换热介质在盘管内流动，通过盘管把热量传递给内胆里的水。此种换热结构的水箱在市场上占有率较高。
该结构的优点是盘管用铜管弯曲成形，防腐性能可靠，使用寿命长。缺点是：铜管的价格较贵，成本较高；由于盘管与内胆里的水接触面积一般会小于双层内胆结构的换热接触面积，因此换热速度比双层结构的换热方式慢。
③控制器。控制器是整个系统的大脑，通过各个位置传感器的电信号来控制整个系统的运行，目前有两种形式，一种是直接安装在水箱上的控制器，另一种为了用户的使用方便，安装在便于操作的卫生间或其他客户要求的位置。
控制方式有多种，可通过温差控制、最高温控制、定时加热控制等方式来调节水箱水温。
④泵站。泵站内设置循环泵、流量指示调节器、单向阀、泄压阀和压力表等[2]。
循环泵一般采用屏蔽式热水循环泵。流量指示调节器指示系统循环时的流量值，并根据流量的大小调节循环泵的转速。单向阀能在泵停止运转后防止倒流。泄压阀能保证系统的安全，当系统内的压力超过所能承受的最大值时开阀泄压。压力表显示系统中的压力值。
泵站和控制器可以组合成一体化的太阳能工作站。
⑤膨胀罐。整个系统是闭式液体循环系统，运行压力一般设在0.6～0.8MPa。介质被加热时会出现体积和压力的膨胀，为了平衡容量和压力，系统中需要使用膨胀罐。膨胀罐是一个由隔膜将气体（一般是氮气）与系统分成两部分的密闭式容器，它可以吸收和容纳因受热而体积膨胀的液体，平衡系统的容积和压力。系统冷却时，预充氮气的压力将隔膜推到底部；系统升温时，压力增大，系统液体压力高于预充氮气的压力，加热膨胀的介质流入膨胀罐。
⑥连接管路。集热器与贮热水箱，还有其他部件之间的连接一般采用铜管或者PP-R管，外面包裹保温材料减小热损。
2 工作特点
①分体承压阳台壁挂式家用太阳能热水器大大拓宽了太阳能热水器的使用范围，使得高层建筑非顶层的用户也可以安装使用太阳能热水器。并且易与建筑景观融为一体，改变了太阳能热水器摆放无序的状况。
②采用间接工质换热的强制循环方式，能大大地提高换热效率，循环系统中只有少量的循环介质，系统只要得到少量的热量就可以启动，而不像传统产品那样必须先加热真空管中的大量积水，因此在冬季比常规太阳热水器能提供更多的热水，这样可以满足热水的舒适性要求，并且水质安全可靠，性能稳定[3]
③采用全封闭结构，贮热水箱在室内，热损失小。

平板分体式太阳能热水器的优点
一.系统构成
平板分体太阳热水系统主要由平板太阳能集热器，承压水箱，太阳能工作站，管道四部分组成。高效率太阳能专用钢化玻璃，领先技术的高效率吸热板芯，全紫铜集热板芯及介质流道，一体化焊接，特殊的焊接工艺，工作压力0.6Mpa,高密度玻璃纤维隔热保温层，精工制作，美观大方，安装方便。承压水箱内胆可采用食品级不锈钢或搪瓷内胆，保温层材料采用高压聚氨脂整体发泡制作而成，极大的提高了承压水箱的保温效果和使用寿命。循环管道选用的是抗腐蚀性高，保温性好的PPR管（建议选用紫铜管），使得管道有很好的使用效果和较长的使用寿命。
二.系统特点

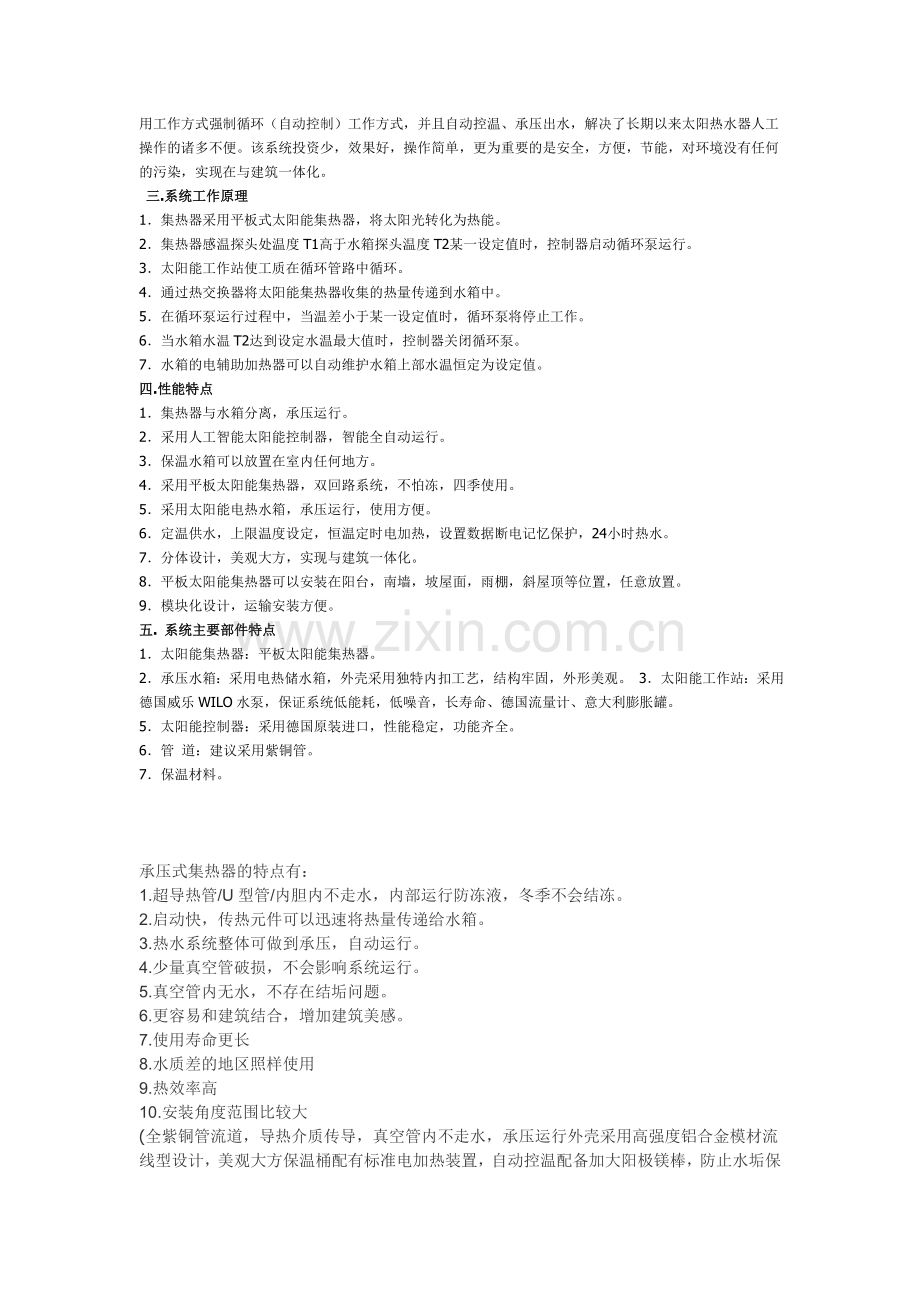

该系统可以安装在别墅住宅的朝南屋面上，也可以安装在别墅的庭院草坪上，及各种建筑物朝南的坡面上(太阳能集热器前上方无遮挡物)，热水可以不受限制的发送到任何一个楼层使用，适用范围广。该系统采用工作方式强制循环（自动控制）工作方式，并且自动控温、承压出水，解决了长期以来太阳热水器人工操作的诸多不便。该系统投资少，效果好，操作简单，更为重要的是安全，方便，节能，对环境没有任何的污染，实现在与建筑一体化。
三.系统工作原理
1．集热器采用平板式太阳能集热器，将太阳光转化为热能。
2．集热器感温探头处温度T1高于水箱探头温度T2某一设定值时，控制器启动循环泵运行。
3．太阳能工作站使工质在循环管路中循环。
4．通过热交换器将太阳能集热器收集的热量传递到水箱中。
5．在循环泵运行过程中，当温差小于某一设定值时，循环泵将停止工作。
6．当水箱水温T2达到设定水温最大值时，控制器关闭循环泵。
7．水箱的电辅助加热器可以自动维护水箱上部水温恒定为设定值。
四.性能特点
1．集热器与水箱分离，承压运行。
2．采用人工智能太阳能控制器，智能全自动运行。
3．保温水箱可以放置在室内任何地方。
4．采用平板太阳能集热器，双回路系统，不怕冻，四季使用。
5．采用太阳能电热水箱，承压运行，使用方便。
6．定温供水，上限温度设定，恒温定时电加热，设置数据断电记忆保护，24小时热水。
7．分体设计，美观大方，实现与建筑一体化。
8．平板太阳能集热器可以安装在阳台，南墙，坡屋面，雨棚，斜屋顶等位置，任意放置。
9．模块化设计，运输安装方便。
五. 系统主要部件特点
1．太阳能集热器：平板太阳能集热器。
2．承压水箱：采用电热储水箱，外壳采用独特内扣工艺，结构牢固，外形美观。 3．太阳能工作站：采用德国威乐WILO水泵，保证系统低能耗，低噪音，长寿命、德国流量计、意大利膨胀罐。
5．太阳能控制器：采用德国原装进口，性能稳定，功能齐全。
6．管 道：建议采用紫铜管。
7．保温材料。

承压式集热器的特点有：
1.超导热管/U型管/内胆内不走水，内部运行防冻液，冬季不会结冻。
2.启动快，传热元件可以迅速将热量传递给水箱。
3.热水系统整体可做到承压，自动运行。
4.少量真空管破损，不会影响系统运行。
5.真空管内无水，不存在结垢问题。
6.更容易和建筑结合，增加建筑美感。
7.使用寿命更长
8.水质差的地区照样使用
9.热效率高
10.安装角度范围比较大
(全紫铜管流道，导热介质传导，真空管内不走水，承压运行外壳采用高强度铝合金模材流线型设计，美观大方保温桶配有标准电加热装置，自动控温配备加大阳极镁棒，防止水垢保温层采用聚氨酯整体发泡，保温效果好实现分离安装，与建筑完美结合。)

平板太阳能热水器
●采用磁控溅射吸热板，高效集热；
●承压系统，自动上水，使用方便；
●系统采用间接换热，彻底解决平板的防冻和防垢问题；
●集热器特别结构设计，管路连接简单方便；
●产品全金属流道，材质为铜和不锈钢，水质无污染达到食品级要求，故障率低，维护方便；
●安装方式多样化，适合平屋顶、斜屋顶安装；
●产品具备融雪抗冻高功能，寒地区冬季同样适用。
●外观简洁、美观、大方。

阳台壁挂
内容：
太阳能燃气集成供热系列
项目
单位
JPS-SD-2-300/24KW
水箱

容量
L
300
尺寸
mm
ø700*1160
内胆
mm
SUS304*δ1.2
外胆

镀锌板烤漆
上盘管
㎡
1.5
中盘管
㎡
1.5
下盘管
㎡
1.5
重量
kg
64
工作压力
Mpa
0.6
壁挂炉

燃气种类

液化石油气/天然气/人工煤气
燃气额定压力
Pa
2800/2000/1000
额定电压
V/Hz
220/50
集热器

总面积
㎡
4
吸热体材料

蓝膜铝板
吸热体面积
㎡
3.74
长*宽*高
mm
2000*1000*80*2
吸热率

＞97﹪
反射率

＜5﹪
工作压力
Mpa
6
板芯结构

栅形

工作站

控制器

JPS
循环泵

威乐
膨胀罐
L
8
配件

支架

不锈钢

2.
太阳能燃气集成供热系列
项目
单位
JPS-SD-2-300/24KW
水箱

容量
L
300
尺寸
mm
ø700*1160
内胆
mm
SUS304*δ1.2
外胆

镀锌板烤漆
上盘管
㎡
1.5
中盘管
㎡
1.5
下盘管
㎡
1.5
重量
kg
64
工作压力
Mpa
0.6
壁挂炉

燃气种类

液化石油气/天然气/人工煤气
燃气额定压力
Pa
2800/2000/1000
额定电压
V/Hz
220/50
集热器

总面积
㎡
4
吸热体材料

蓝膜铝板
吸热体面积
㎡
3.74
长*宽*高
mm
2000*1000*80*2
吸热率

＞97﹪
反射率

＜5﹪
工作压力
Mpa
6
板芯结构

栅形

工作站

控制器

JPS
循环泵

威乐
膨胀罐
L
8
配件

支架

不锈钢
