推车式探伤仪技术附件

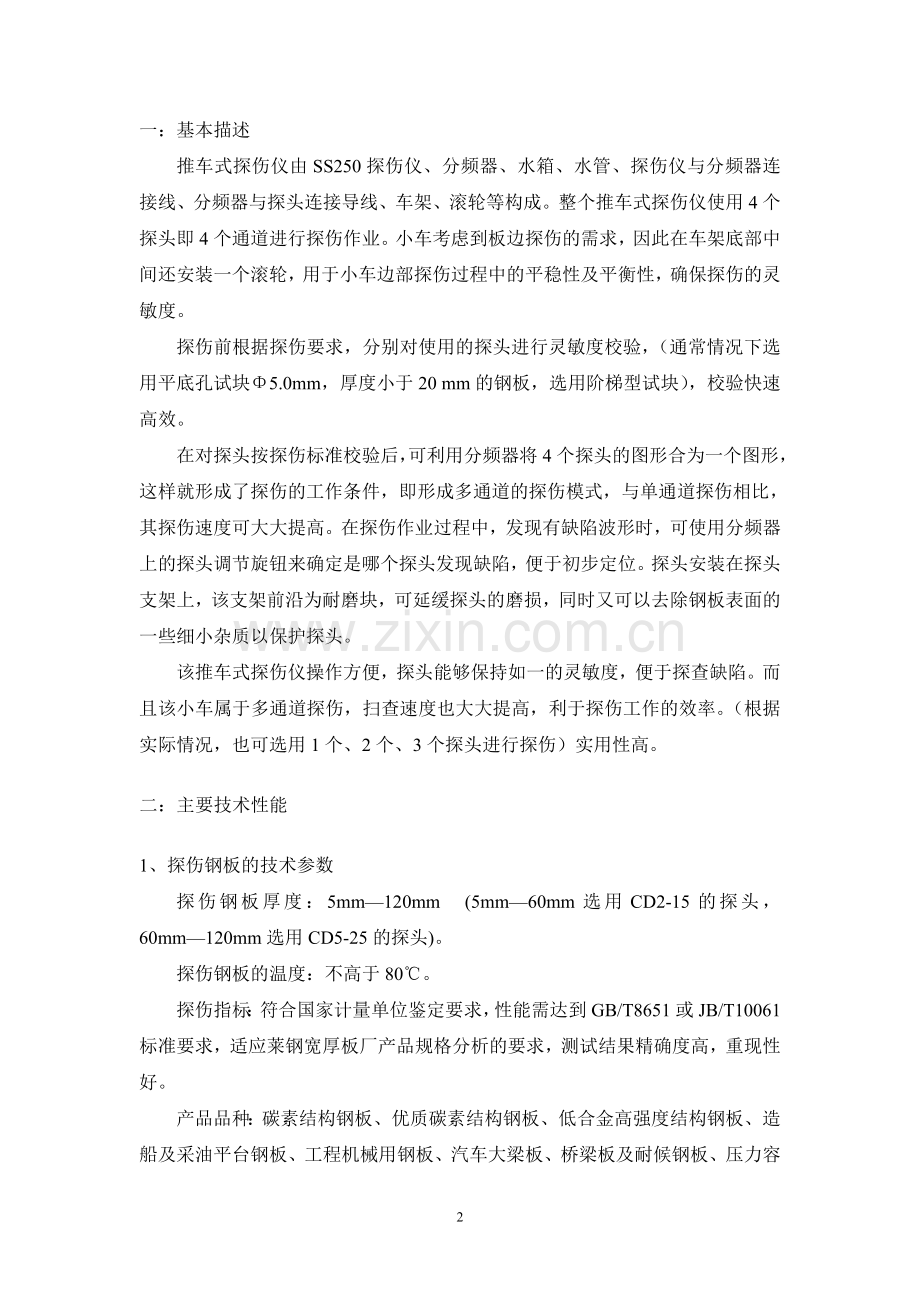

一：基本描述
推车式探伤仪由SS250探伤仪、分频器、水箱、水管、探伤仪与分频器连接线、分频器与探头连接导线、车架、滚轮等构成。整个推车式探伤仪使用4个探头即4个通道进行探伤作业。小车考虑到板边探伤的需求，因此在车架底部中间还安装一个滚轮，用于小车边部探伤过程中的平稳性及平衡性，确保探伤的灵敏度。
探伤前根据探伤要求，分别对使用的探头进行灵敏度校验，（通常情况下选用平底孔试块Φ5.0mm，厚度小于20 mm的钢板，选用阶梯型试块），校验快速高效。
在对探头按探伤标准校验后，可利用分频器将4个探头的图形合为一个图形，这样就形成了探伤的工作条件，即形成多通道的探伤模式，与单通道探伤相比，其探伤速度可大大提高。在探伤作业过程中，发现有缺陷波形时，可使用分频器上的探头调节旋钮来确定是哪个探头发现缺陷，便于初步定位。探头安装在探头支架上，该支架前沿为耐磨块，可延缓探头的磨损，同时又可以去除钢板表面的一些细小杂质以保护探头。
该推车式探伤仪操作方便，探头能够保持如一的灵敏度，便于探查缺陷。而且该小车属于多通道探伤，扫查速度也大大提高，利于探伤工作的效率。（根据实际情况，也可选用1个、2个、3个探头进行探伤）实用性高。
二：主要技术性能
1、探伤钢板的技术参数
探伤钢板厚度：5mm—120mm (5mm—60mm选用CD2-15的探头，60mm—120mm选用CD5-25的探头)。
探伤钢板的温度：不高于80℃。
探伤指标：符合国家计量单位鉴定要求，性能需达到GB/T8651或JB/T10061标准要求，适应莱钢宽厚板厂产品规格分析的要求，测试结果精确度高，重现性好。
产品品种：碳素结构钢板、优质碳素结构钢板、低合金高强度结构钢板、造船及采油平台钢板、工程机械用钢板、汽车大梁板、桥梁板及耐候钢板、压力容器板、锅炉板和高强度高韧性钢板等。
2、SS250技术性能
基本参数

三：供货范围
卖方供货范围包括SS250探伤仪、分频器、水箱、水管、探伤仪与分频器连接线、分频器与探头连接导线、车架、滚轮等一整套设备。
主要设备清单：
Description
Unit Price USD
Qty
4 Channel Platscan Testing Trolley 板材超声探伤车

1 set
C/W Multiplexer MUX 1 and wear plates for 20mm index

Required accessories 必需配以下超声探伤仪

超声探伤仪SS250 Ultrasonic flaw detector

SS250L DIGITAL ULTRASONIC FLAW DETECTORS
Inclusive of: -
Battery, Battery charger, Canvas bag with shoulder strap, Clear cover for display window, Operator’s manual, Calibration Certificate, Certificate of Conformity

1 set
ORION4-45ZR

1
ORION4-60ZR

1
ORION4-70ZR

1
SLM5-15Z

1
PC-LZ cable for ORION series and SLM series

1
电池（含充电器）

1
超声信号合成分频器

1

Probes板材超声探伤车使用的探头

CD5-25Z combined double longitudinal transducer (4 pieces required)

4

Cables 板材超声探伤车使用的探头电缆

STPC transducer cable – 2 metres long Mini Lemo to mini Lemo (for CD series probe)

8

探头支架CD5-25
Spare plate Additional Plate with holes to take CD5-25

1
相应的配套软件

配件

探头支架CD2-15
Spare plate Additional Plate with holes to take CD5-15

1
探头
CD2-15Z 2MHz, crystal diameter 2x2x13 mm
Combined double longitudinal transducer (6 pieces required)

6
探头
CD5-25Z 5MHz, crystal diameter 20 mm
Combined double longitudinal transducer (4 pieces required)

4
备用电池

1

四：资料交付，安装调式和现场培训
设备交付时，随设备一起提供使用说明书（包括SS250的中文使用说明书）和产品合格证书。
产品到达客户现场后，德华公司派工程师现场安装调式，并进行现场培训（包括软件培训、分析应用技术、日常操作、保养培训等），教会客户正确使用该仪器为止。
从安装调试验收结束后能正常使用及培训操作人员后，仪器一年内免费保修，终身维护。
仪器出现故障，联系咨询未能解决后，维修人员48小时内赶到现场解决问题。
免费提供相关分析软件及相应的软件升级。
五、验收设备标准
用标准试块验收设备，达到GB/T8651或JB/T10061标准要求。

莱钢集团银山型钢有限公司 德华材料检测有限公司
签字： 签字：
