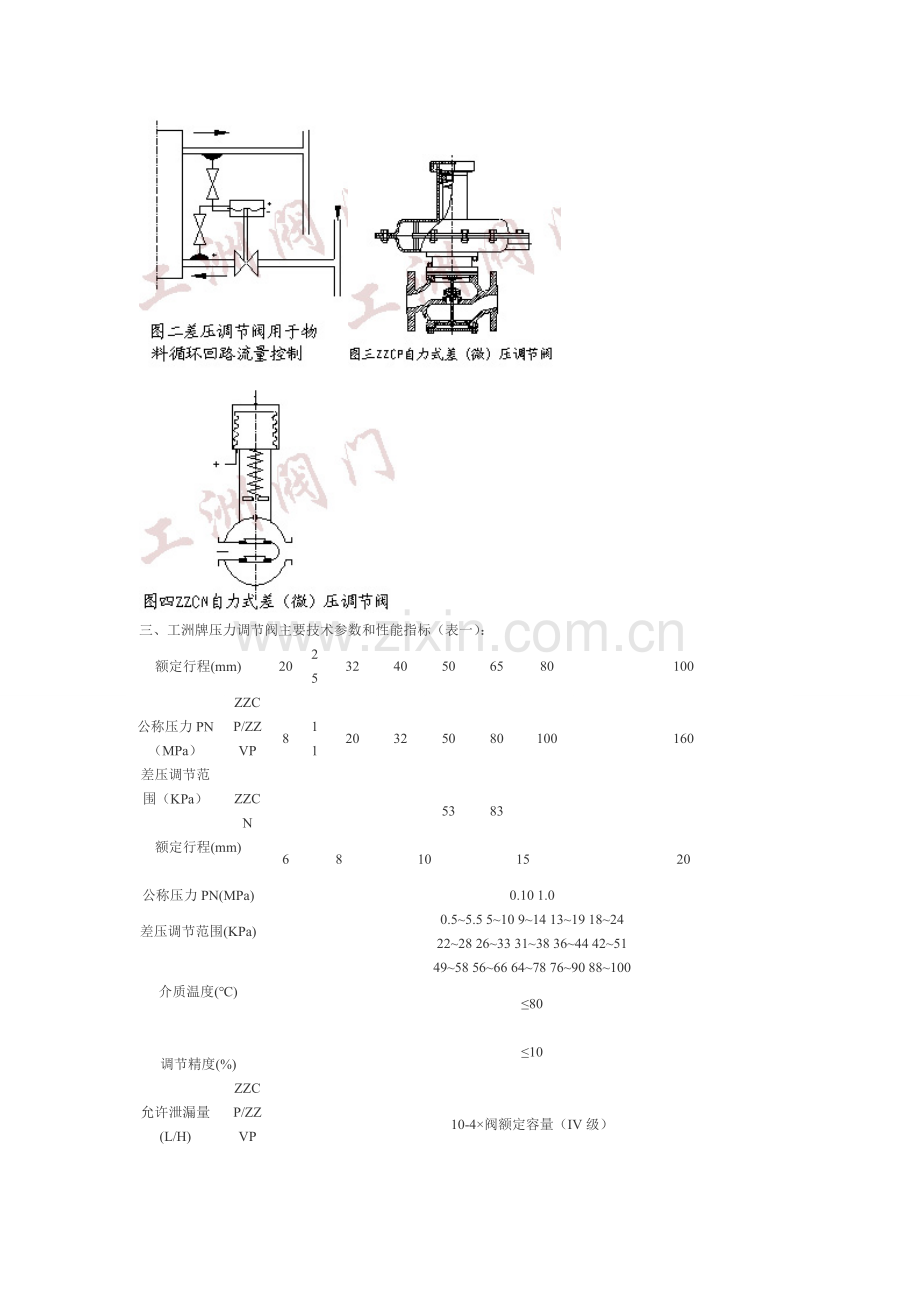

空气压力调节阀 责确定外汇组合中每个组合的投资基准。目前,我国外汇储备的具体投资主要由外管局储备司负责,上述知情人士透露,此次成立的中国国际储备中心是独立运作,是一个独立部门,主要将负责黄金投 资,短时间内怕很难涉及其他品种。但他认为,专门操作黄金,并不一定意味着增加黄金比重。他表示,当初商议这一储备中心的时候,希望在7月就能正式挂牌成立,现在看来怕是还得往后延期。由于 金交所坐落于上海,一位资深市场人士认为,“这一次迁到上海,可能表明了高层对外汇储备中黄金组合交易更加贴近市场的决心”。 一、产品[ZZC不锈钢自力式压力控制阀]概述: 工洲牌ZZC,ZZV系列自力式差(微)压力控制调节阀可用于公称压力PN0.1、PN10。差(微)压均可分段调节。从50mm.WC至0.1MPa。自力式差(微)压力调节阀用途十分广泛,可用于工业燃烧炉系统,控制两种物料,如煤气、空气流量配比,以达理想燃烧。用于氢冷发电机组密封油系统,控制密封油与氢气间压力差,以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压,端压,力为零)。 二、压力控制调节阀特点: ● 无需停止生产即可进行设定值的调整; ● 无填料,阀杆上、下活动时不存在磨擦,上密封绝对可靠 ● 执行机构敏感元件极为灵敏,极微小的压力变化会被感测出来 ● 阀体为四通形式,因而K、B型可通用一种阀体 三、工洲牌压力调节阀主要技术参数和性能指标(表一): 额定行程(mm) 20 25 32 40 50 65 80 100 公称压力PN(MPa) 差压调节范围(KPa) ZZCP/ZZVP 8 11 20 32 50 80 100 160 ZZCN 53 83 额定行程(mm) 6 8 10 15 20 公称压力PN(MPa) 0.10 1.0 差压调节范围(KPa) 0.5~5.5 5~10 9~14 13~19 18~24 22~28 26~33 31~38 36~44 42~51 49~58 56~66 64~78 76~90 88~100 介质温度(℃) ≤80 调节精度(%) ≤10 允许泄漏量(L/H) ZZCP/ZZVP 10-4×阀额定容量(IV级) ZZCN 5×10-3×阀额定容量(II级) (表二)单位:mm 公称通径(DN) 20 25 32 40 50 65 80 100 A 308 394 308 394 308 394 394 394 H ZZCP/ZZVP 376 465 365 445 445 490 490 510 ZZCN 536 536 570 590 L ZZCP/ZZVP 150 160 180 20 230 290 310 350 ZZCN 222 222 310 350 重量(kg) 12 13 15 17 20 28 38 43 导压管螺纹接头 M16×1.5 (表二)单位:mm 公称通径(DN) 20 25 32 40 50 65 80 100 D PN01PN10 105 115 140 150 165 185 200 220 D1 PN01 PN10 75 85 100 125 145 160 180 b PN01 PN10 16 18 20 22 n-Φ PN01 PN10 4-14 4-18 8-18 fl×D2 PN01 PN10 2×56 3×56 3×76 3×84 3×99 3×118 3×132 3×156 四、型号编制: 一、产品[ZXGV气动薄膜笼式单座阀]概述: 工洲牌ZXG型新系列气动薄膜直通单座调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。 本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。 二、产品特点: 1、顶导向单座调节阀,结构紧凑,部件少、易维修。 2、金属阀芯适用多种工作场合,达IV级泄漏标准,ZXPQ型软密封结构阀芯达VI级泄漏标准。 3、阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。 4、可调范围大,固有可调比为50。 5、执行机构采用多弹簧结构,高度减少30%、重量减轻30%。 6、ZXGV型波纹管密封型调节阀,对移动的阀杆形成完全的密封,堵绝流体外漏。 7、ZXPJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。 三、零件材料: 主要零件材料: 阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti 阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊 软密封阀芯:增强聚四氟乙烯 填料:聚四氟乙烯,柔性石墨 波纹管:1Cr18Ni9Ti 垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片 膜盖:A3 波纹膜片:丁晴橡胶夹增强涤纶织物 弹簧:60SIMN 阀杆、推杆:2Cr13、1Cr18Ni9Ti 衬套:2Cr13 四、技术参数: 公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200 (10) (12) (15) (20) 额定流量系数 KV 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630 额定行程L(mm) 16 25 40 60 膜片有效面积Ae(cm2) 280 400 600 1000 信号范围Pr(KPa) 20~100、40~200 气源压力Ps(MPa) 0.14~0.4 固有流量特性 直线、等百分比 固有可调比 50 允许泄漏量 硬阀座:IV级(10-4阀额定容量) 软阀座:VI级 公称压力PN(MPa) 1.0、1.6、4.0、6.4 工作温度t(℃) 常温型 -20~200、-40~240、-60~250 散热型 -40~450、-60~450 高温型 450~560 低温型 -60~-100、-100~-200、-200~-250 本产业性能指标贯彻GB/T4213-92标准 五、工洲牌ZXGV气动薄膜笼式单座阀外形尺寸及重量: 标准型、散热形、高温型外形尺寸表 单位:MM 公称通径 20 25 32 40 50 65 80 100 125 150 200 282 308 394 494 L PN16,40 150 160 180 200 230 290 310 350 400 480 600 PN64 230 230 260 260 300 340 380 430 500 550 650 H1 PN16 53 58 70 75 83 93 100 110 125 143 170 PN40 53 58 70 75 83 93 100 118 135 150 188 PN64 65 70 78 85 90 103 108 125 148 173 208 H 标 准 型 PN16 429 438 474 476 502 622 646 687 835 889 981 PN40 429 438 474 476 502 622 646 695 845 896 1000 PN64 456 468 511 525 535 663 673 705 868 958 1260 散热高温型 570 570 610 610 630 730 810 820 960 1090 1180 散热高温型高度(H)为PN16的数值 **夹套型高度H1及H均增加15% 六、工洲牌波纹管密封型外形尺寸 单位:MM 公称通径 20 25 32 40 50 65 80 100 125 150 200 ФA 282 308 394 494 L 150 160 180 200 230 290 310 350 400 480 600 H1 53 58 70 75 83 93 100 110 125 143 170 H标准型 446.5 453.5 490 542 537.5 617.5 667 675 735 907.5 900 公称通径 20 25 32 40 50 65 80 100 125 150 200 ФA 282 308 394 494 L PN16, PN40 150 160 180 200 230 290 310 350 400 480 600 PN64 230 230 260 260 300 340 380 430 500 550 650 H1 PN16, PN40 52.5 5705 70 75 8205 92.5 100 117.5 135 150 187.5 PN64 65 70 7705 85 900 102.5 107.5 125 147.5 172.5 207.5 H2 -60~-100℃ 500 500 500 500 500 600 600 600 700 700 700 -100~-200℃ 700 700 700 700 700 800 800 800 900 900 900 -200~-250℃ 900 900 900 900 900 1000 1000 1000 1100 1100 1100 H -60~ -100 (℃) PN16, PN40 810 810 832 832 832 1026 1026 1024 1200 1198 1198 PN64 810 810 832 832 832 1026 1026 1024 1200 1198 1198 -100~ -200 (℃) PN16, PN40 1010 1010 1032 1032 1032 1226 1226 1124 1400 1398 1398 PN64 1010 1010 1032 1032 1032 1226 1226 1124 1400 1398 1398 -200~ -250 (℃) PN16, PN40 1210 1210 1032 1232 1232 1426 1426 1424 1600 1598 1598 PN64 1210 1210 1032 1232 1232 1426 1426 1424 1600 1598 1598 ФD3 260 260 285 305 340 370 405 460 525 590 700 ФD4 290 290 315 335 370 400 435 490 555 630 740 螺栓孔N(个)-D(直径) 8-14 8-14 8-14 8-16 8-16 10-16 10-16 12-18 14-18 16-18 18-18 七、工洲牌调节阀重量表 单位:KG 公称通径 20 25 32 40 50 65 80 100 125 150 200 标准型 PN16 16 17 </, TD> 19 21 23 35 48 57 64 70 900 PN40 16 17 19 21 23 35 48 60 67 74 95 PN64 20 21 25 30 33 44 71 91 100 115 145 散热高温型 17 18 20 22 25 36 51 60 67 74 95 波纹管型 20 21 25 30 33 48 71 91 102 115 145 低温型 20 21 23 26 28 42 58 69 77 84 108 一、产品概述: 工洲牌ZXM型新系列气动薄膜套筒调节阀是一种压力平衡调节阀。配用多弹簧执行机构,总体机构紧凑、重量轻、稳定性好。流体通道呈S流线型、压降损失小,允许压差大,噪音小,流通能力大。广泛应用于精确控制气体、流体等介质工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许流量大、压差大,泄漏量要求不高的场合。    本系列产品有标准型和调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温度由-200℃~+560℃,其范围内多种档次。泄漏量标准有IV 级或VI级。流量特性为线性或等百分比。 多种多样的品种规格可供选择。 二、产品特点: 采用平衡式阀芯结构,轴向平衡力小,允许压差,稳定性好。 套筒互换性强,拆装方便,容易维修。 全金属阀芯结构适用多种工作场合,达到IV级泄漏标准,ZXMO型软密封结构阀芯达到VI级泄漏标准,ZXMQ型软密封结构阀芯达 到VI级泄漏标准。 阀体按流体力学原理设计成等截面低流组流道,可调范围大,固有可调比为50,额定流量系数增大30%。 执行机构采用多弹簧结构,高度减少30%、重量减轻30%。 ZXPV型波纹管密封型调节阀,对移动的阀杆形成了完全密封,堵绝流体外漏。 ZXPJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。 三、零件材料: 阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti 阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊 软密封阀芯:增强聚四氟乙烯 填 料:聚四氟乙烯,柔性石墨 波 纹 管:1Cr18Ni9Ti 填 片:橡胶石棉板、10#、1Cr18Ni9Ti石棉缠绕垫片 膜 盖:A3 波 纹 膜 片:丁晴橡胶夹增强涤纶织物 弹 簧:60SIMN 阀杆、推杆:2Cr13、1Cr18Ni9Ti 衬 套:2Cr13 四、技术参数: 公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200 额定流量系数 KV 直线 6.9 11 17.4 27.5 44 69 110 176 275 440 690 等百分比 6.3 10 16 25 40 63 100 160 250 400 630 额定行程L(mm) 16 25 40 60 膜片有效面积Ae(cm2) 280 400 600 1000 信号范围Pr(KPa) 20~100、40~200 气源压力Ps(MPa) 0.14~0.4 固有流量特性 直线、等百分比 固有可调比 50 允许泄漏量 硬阀座不平衡型:IV级(10-4阀额定容量) 软阀座:VI级 公称压力PN(MPa) 1.0、1.6、4.0、6.4 工作温度t(℃) 常温型 -20~200、-40~240、-60~250 散热型 -40~450、-60~450 高温型 300~560 低温型 -60~-100、-100~-200、-200~-250 本产业性能指标贯彻GB/T4213-92标准 五、规格质量: 标准型、散热形、高温型外形尺寸表 单位:MM 公称通径 20 25 32 40 50 65 80 100 125 150 200   282 308 394 494 L PN16,40 150 160 180 200 230 290 310 350 400 480 600 PN64 230 230 260 260 300 340 380 430 500 550 650 H1 PN16 52.5 57.5 70 75 82.5 92.5 100 110 125 143 170 PN40 52.5 57.5 70 75 82.5 92.5 100 117.5 135 150 187.5 PN64 65 70 78 85 90 102.5 107.5 125 147.5 172.5 207.5 H 标 准 型 PN16 429 438 474 476 502 622 646 687 835 889 981 PN40 429 438 474 476 502 622 646 695 845 896 1000 PN64 456 468 511 525 535 663 673 705 868 958 1260 散热高温型 570 570 610 610 630 730 810 820 960 1090 1180 *散热、高温型高度(H)为PN16的数值 **夹套型高度H1及H均增加15% 六、工洲牌波纹管密封型外形尺寸 单位:MM 公称通径 20 25 32 40 50 65 80 100 125 150 200 A 282 308 394 494 L 150 160 180 200 230 290 310 350 400 480 600 H1 52.5 57.5 70 75 82.5 92.5 100 117.5 135 150 187.5 H波纹管型 499 511 560 617 620 710 767 792.5 807 1057.5 1087.5 七、工洲牌波纹管密封型低温型外尺寸表: 公称通径 20 25 32 40 50 65 80 100 125 150 200 A 282 308 394 494 L PN16, PN40 150 160 180 200 230 290 310 350 400 480 600 PN64 230 230 260 260 300 340 380 430 500 550 650 H1 PN16, PN40 52.5 57.5 70 75 82.5 92.5 100 117.5 135 150 187.5 PN64 65 70 77.5 85 900 102.5 107.5 125 147.5 172.5 207.5 H2 -60~-100℃ 500 500 500 500 500 600 600 600 700 700 700 -100~-200℃ 700 700 700 700 700 800 800 800 900 900 900 -200~-250℃ 900 900 900 900 900 1000 1000 1000 1100 1100 1100 H -60~ -100 (℃) PN16, PN40 862.5 865 902 907 914.5 1118.5 1126 1141.5 1135 1348 1385.5 PN64 875 874 909.5 917 922 1128.5 1133.5 1149 1347.5 1370.5 1405.5 -100~ -200 (℃) PN16, PN40 1062.5 1075 1102 1107 1114.5 1318.5 1326 1349 1547.5 1570.5 1605.5 PN64 1075 1080 1109.5 1117 1122 1328.5 1333.5 1349 1547.5 1570.5 1605.5 -200~ -250 (℃) PN16, PN40 1262.5 1267.5 1302 1307 1314.5 1518.5 1526 1541.5 1735 1748 1785.5 PN64 1275 1280 1309.5 1317 1322 1528.5 1533.5 1549 1747.5 1770.5 1805.5 D3 260 260 285 305 340 370 405 460 525 590 700 D4 290 290 315 335 370 400 435 490 555 630 740 螺栓孔N(个)-D(直径) 8-14 8-14 8-14 8-16 8-16 10-16 10-16 12-18 14-18 16-18 18-18 八、工洲牌调节阀重量表 单位:KG 公称通径 20 25 32 40 50 65 80 100 125 150 200 标准型 PN16 16 17 19 21 23 35 48 57 64 70 900 PN40 16 17 19 21 23 35 48 60 67 74 95 PN64 20 21 25 30 33 44 71 91 100 115 145 散热高温型 17 18 20 22 25 36 51 60 67 74 95 波纹管型 20 21 25 30 33 48 71 91 102 115 145 低温型 20 21 23 26 28 42 58 69 77 84 108 一、产品概述: 工洲牌ZXHP型不锈钢新系列气动薄膜直通单座调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。 本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。 二、产品特点: 1、顶导向单座调节阀,结构紧凑,部件少、易维修。 2、金属阀芯适用多种工作场合,达IV级泄漏标准,ZXPQ型软密封结构阀芯达VI级泄漏标准。 3、阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。 4、可调范围大,固有可调比为50。 5、执行机构采用多弹簧结构,高度减少30%、重量减轻30%。 6、ZXPV型波纹管密封型调节阀,对移动的阀杆形成完全的密封,堵绝流体外漏。 7、ZXPJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。 三、零件材料: 主要零件材料: 阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti 阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊 软密封阀芯:增强聚四氟乙烯 填料:聚四氟乙烯,柔性石墨 波纹管:1Cr18Ni9Ti 垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片 膜盖:A3 波纹膜片:丁晴橡胶夹增强涤纶织物 弹簧:60SIMN 阀杆、推杆:2Cr13、1Cr18Ni9Ti 衬套:2Cr13 四、技术参数: 公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200 (10) (12) (15) (20) 额定流量系数 KV 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630 额定行程L(mm) 16 25 40 60 膜片有效面积Ae(cm2) 280 400 600 1000 信号范围Pr(KPa) 20~100、40~200 气源压力Ps(MPa) 0.14~0.4 固有流量特性 直线、等百分比 固有可调比 50 允许泄漏量 硬阀座:IV级(10-4阀额定容量) 软阀座:VI级 公称压力PN(MPa) 1.0、1.6、4.0、6.4 工作温度t(℃) 常温型 -20~200、-40~240、-60~250 散热型 -40~450、-60~450 高温型 450~560 低温型 -60~-100、-100~-200、-200~-250 本产业性能指标贯彻GB/T4213-92标准 五、工洲牌ZXHP不锈钢气动薄膜调节阀外形尺寸及重量 标准型、散热形、高温型外形尺寸表 单位:MM 规格质量: 公称通径 20 25 32 40 50 65 80 100 125 150 200 282 308 394 494 L PN16,40 150 160 180 200 230 290 310 350 400 480 600 PN64 230 230 260 260 300 340 380 430 500 550 650 H1 PN16 53 58 70 75 83 93 100 110 125 143 170 PN40 53 58 70 75 83 93 100 118 135 150 188 PN64 65 70 78 85 90 103 108 125 148 173 208 H 标 准 型 PN16 429 438 474 476 502 622 646 687 835 889 981 PN40 429 438 474 476 502 622 646 695 845 896 1000 PN64 456 468 511 525 535 663 673 705 868 958 1260 散热高温型 570 570 610 610 630 730 810 820 960 1090 1180 散热高温型高度(H)为PN16的数值 **夹套型高度H1及H均增加15% 六、工洲牌波纹管密封型外形尺寸: 单位:MM 公称通径 20 25 32 40 50 65 80 100 125 150 200 ФA 282 308 394 494 L 150 160 180 200 230 290 310 350 400 480 600 H1 53 58 70 75 83 93 100 110 125 143 170 H标准型 446.5 453.5 490 542 537.5 617.5 667 675 735 907.5 900 公称通径 20 25 32 40 50 65 80 100 125 150 200 ФA 282 308 394 494 L PN16, PN40 150 160 180 200 230 290 310 350 400 480 600 PN64 230 230 260 260 300 340 380 430 500 550 650 H1 PN16, PN40 52.5 5705 70 75 8205 92.5 100 117.5 135 150 187.5 PN64 65 70 7705 85 900 102.5 107.5 125 147.5 172.5 207.5 H2 -60~-100℃ 500 500 500 500 500 600 600 600 700 700 700 -100~-200℃ 700 700 700 700 700 800 800 800 900 900 900 -200~-250℃ 900 900 900 900 900 1000 1000 1000 1100 1100 1100 H -60~ -100 (℃) PN16, PN40 810 810 832 832 832 1026 1026 1024 1200 1198 1198 PN64 810 810 832 832 832 1026 1026 1024 1200 1198 1198 -100~ -200 (℃) PN16, PN40 1010 1010 1032 1032 1032 1226 1226 1124 1400 1398 1398 PN64 1010 1010 1032 1032 1032 1226 1226 1124 1400 1398 1398 -200~ -250 (℃) PN16, PN40 1210 1210 1032 1232 1232 1426 1426 1424 1600 1598 1598 PN64 1210 1210 1032 1232 1232 1426 1426 1424 1600 1598 1598 ФD3 260 260 285 305 340 370 405 460 525 590 700 ФD4 290 290 315 335 370 400 435 490 555 630 740 螺栓孔N(个)-D(直径) 8-14 8-14 8-14 8-16 8-16 10-16 10-16 12-18 14-18 16-18 18-18 一、主要用途: 工洲牌SMJ641H/W气动不锈钢截止阀采用双作用气缸,工洲公司利用上腔进气或者下腔进气来远距离控制阀门,操作方便、灵活。气缸使用介质:压缩空气,氮气。结构简单、制造和维护方便;工作行程小,启闭时间短;关闭体(阀瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。阀座可为更换式阀座,可任意组合与关闭件密封面材料的配对,以满足工况要求,延长使用寿命 二、应用规范 : 设计与制造 GB/T12235 连接端尺寸 结构长度 GB/T12221 法兰尺寸 JB/T79 检验与试验 JB/T9092 材 料 碳钢 GB/T12229 不锈钢 GB/T12230 合金钢 Q/ZB66 标 志 GB/T12220 供 货 JB/T7928 三、结构特点: 1、选材考究,符合国内、外相关标准,结构合理,造型美观。 2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。 4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。 5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。 6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。 7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。 四、主要零件材料及主要用途: 阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度 (≤℃) WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425 ZGlCrl8Ni9Ti 0Crl8Ni9Ti Stellite12 Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200 ZGlCrl8Ni2Mo2Ti CF8M Stellite12 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸类、 碱类、混酸 200 ZG00Crl7Nil4M02 CF3M Stellite12 Stel1ite6 316L PTFE 磷酸类、 尿素、甲铵液 200 ZGlCr5MO ZGlCr5MO Stellite12 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550 五、工洲牌SMJ641H/W气动不锈钢截止阀主要外形尺寸、连接尺寸及质量: 公称压力 PN(MPa) 公称通径 DN
