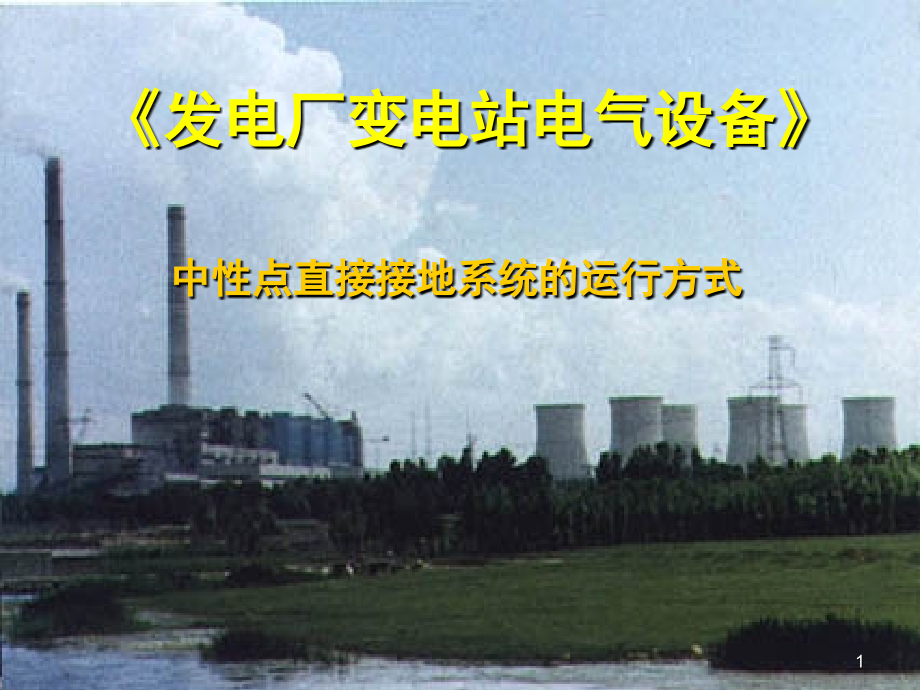

中性点直接接地运行方式演示幻灯片.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,发电厂变电站电气设备,中性点直接接地系统的运行方式,1,复习并导入新课,1、中性点不接地系统运行特点,2、中性点经消弧线圈接地系统运行特点,3、中性点不接地、经消弧线圈接地的适用条件,2,任务5 中性点直接接地的三相系统,一、运行特点,：直接接地系统可靠性低，因该系统一相接地时出现了除中性点外的一个接地点，构成短路回路，I,k,（1）大，防止设备损坏，,须迅速切除故障相甚至三相。,二、中性点电位,：Y,n,=，中性点的位移电压为零，,被接地体所固定,3,三、优点：经济性好,单相接地时，,Un=0，,非故障相对地电压不升高，,接近相电压，,各相对地绝缘水平决定于相电压，,设备和线路绝缘按相电压决定，,大大降低了电网造价，减少设备和线路投资。,（比不接地低20%）,4,四、中性点直接接地系统的缺点和措施：,1、单相接地时须断开故障线路，中断供电，可靠性降低。,措施：装自动重合闸,2、IK（1）很大，甚至大于，IK（3）须选大容量开关设备。大，IK（1）在三相线周围形成较强的单相磁场，对附近通讯线路电磁干扰。,措施：只将系统中部分变压器中性点接地或经阻抗接地，使IK（1）15A。,2、由于电缆故障多为永久性故障，不装自动重合闸。,3、经电阻接地要从电网结构上和自动装置上采取措施保证用户可接受的供电可靠性。,9,1、应用,：,发变组单元接线的200MW发电机，大型火电厂6KV厂用电系统及610KV城市电网，用电阻代替XQ也可避免产生间隙性电弧造成的过电压。,2、经电阻R接地，接地点的电流是阻容性电流（非容性、感性）是电容性电流和电阻性电流的相量和。,（二）中性点经高电阻（高值电阻）接地,比中性点不接地时的Ijd要大，但 和 间的相位角减小，使电弧易灭。,10,（二）中性点经高电阻（高值电阻）接地,3、选择R值原则：使接地点的阻性电流等于容性电流的1-1.5倍，即I,R,=（1-1.5）I,C,4、经电阻接地改变 相位，加速泄放回路中的残余电荷，促使电弧自灭，限制间隙电弧过电压，同时可提供足够的电流和U,0,，供保护可靠动作，发信号或跳闸。,I,kE,1015A 高电阻接地，单相接地时发信号或跳闸,I,KE,15A 中值电阻接地，单相接地时跳闸,5、接线：一般经接地变压器，R接二次侧。接地变一次侧额定电压不小于电源额定相电压，二次侧取110V或是220V。,11,三、中性点经小阻抗接地,1、目的：限制I,K,（1）,与经XQ接地不同，着眼点是为增大零序电抗，限制I,K,（1）。,并且每台变压器中性点均经小阻抗接地，既使系统被分裂成几个部分，也不会出现中性点不接地的变压器，对主变中性点绝缘水平要求大大降低。,2、应用：500KV系统,12,小结,1、,中性点直接接地系统运行特点及适用范围,2、中性点经中值电阻接地系统运行特点及应用,3、中性点经高值电阻接地系统运行特点及应用,4、中性点经小阻抗接地系统的特点及应用,13,单元小结（比较中性点几种运行方式）,14,测试题,1、中性点直接接地系统正常运行时中性点的电压是多少？发生单相完全接地时又是多少？,2、中性点直接接地系统发生单相接地能否继续运行？为什么？中性点直接接地系统应用在什么情况下？,3、中性点直接接地系统发生单相接地时故障相电压为多少？未故障相电压又为多少？线电压发生变化没有？,4、中性点经中值、高值电阻接地应用在什么情况下？,5、中性点经中值、高值电阻接地系统发生单相接地如何处理？,6、中性点经小阻抗接地的意义是什么？应用在什么情况下？,15,
