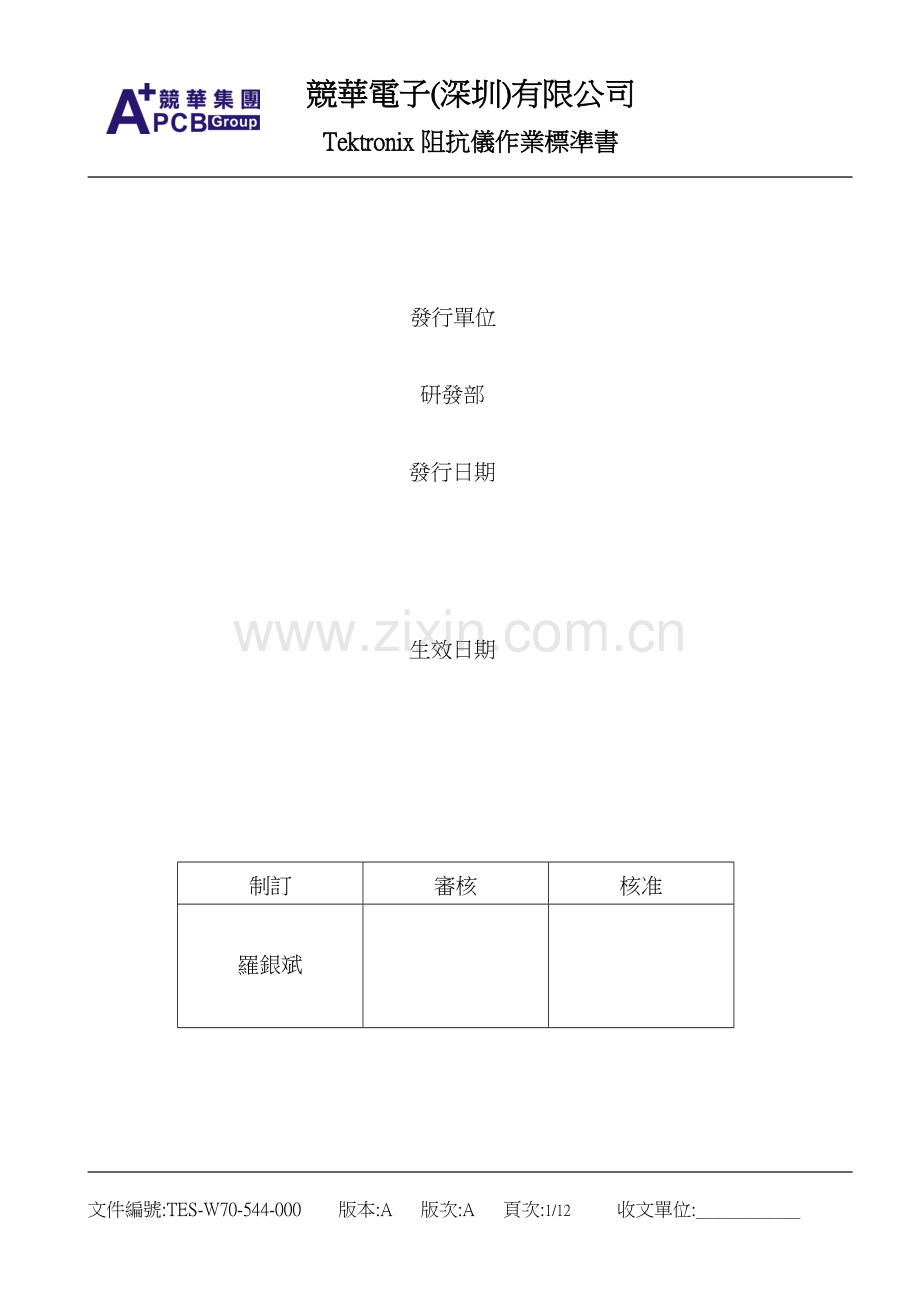

TEK阻抗仪作业标准书.doc_第1页
第1页 / 共12页
TEK阻抗仪作业标准书.doc_第2页
第2页 / 共12页


点击查看更多>>
资源描述
競華電子(深圳)有限公司 Tektronix阻抗儀作業標準書 發行單位 研發部 發行日期 生效日期 制訂 審核 核准 羅銀斌 目 錄 一、目 的----------------------------------------------- 3/12 二、適用範圍----------------------------------------------- 3/12 三、周邊需求 3.1 電、氣需求-------------------------------------- - 3/12 3.2 工具、物料需求------------------------------------ 3/12 四、參考文件----------------------------------------------- 3/12 五、操作流程圖----------------------------------------------4/12 六、機器生產作業說明 6.1操作面板說明-----------------------------------------5/12 6.2操作步驟說明-----------------------------------------6/12 七、環境條件---------------------------- --------------- -- 12/12 7.1工作站環境要求---------------------------------------12/12 7.2防靜電設備要求---------------------------------------12/12 7.3電源設備要求----------------------- ------- ---- ----12/12 八、其 它-----------------------------------------------12/12 一、目的: 提供准確全面的操作指導,規範整個測試過程,確保測試産品品質. 二、適用範圍: Tektronix手動阻抗測試儀操作人員. 三、周邊需求: 4.1電.氣需求: 4.1.1電源需求:AC220V 4.1.2氣源需求:6-8Kg/CM²(需過濾干燥,無油,無水) 3.2 工具、物料需求: 3.2.1工具類:無 3.2.2物料類: 傳動皮帶2 手動測試線及手柄 防靜電手環 自動測試連接線 接地片 傳動皮帶1 四、參考文件 捷智科技資訊『DSA8200手動阻抗測試操作規範』. 品保部資訊『Tektronix阻抗測試儀操作規範』. 五、操作流程圖: 流程圖 作業說明 權責單位 相關記錄 開機前準備 相關設備點檢表及表單填寫 測試通道選擇及相關參數設置 儀器阻抗歸零及波型調節測試 現場送樣至阻抗室 NG 首件確認 OK 開機前準備 依步驟說明作業 依相關要求作業 依步驟說明作業 依步驟說明作業 依相關取樣標準作業 首件依制作規範要求確認 依相關要求作業 品保單位 生產單位 品保單位 品保單位 品保單位 生產單位 品保單位 生產單位 機器設備點檢表 阻抗測試登記本 防靜電服飾點檢表 儀器內部存檔 儀器內部存檔 阻抗測試記錄表 阻抗測試結果確認章 制程首件自主檢查表 六. 機器生產作業說明: 6.1操作面板說明: 操 作 面 板 圖 示 N M J I H G L O A K Q B R C S T F P E D 面板按鍵說明: 代碼 按鍵名稱 代碼 按鍵名稱 代碼 按鍵名稱 代碼 按鍵名稱 A 顯示屏 F 防靜電手環接口 K 測試通導選擇 P 接地端口 B 主機開關鍵 G 設置鍵 L 觸摸屏選擇 Q 波形調節 C 防靜電模塊1 H 拍照列印選擇 M 微調選擇 R 分辯率 D 阻抗測試模塊 I 重置鍵 N 菜單鍵 S X軸旋鈕調節 E 防靜電模塊2 J CD光驅盤 O 保存/取消鍵 T 偏移度調節 6.2操作步驟說明 6.2.1特性阻抗測試步驟說明: 作業流程 具體步驟說明 注意事項 手動開機 選擇測試通道 輸出數據類型選擇 1.按下主機左下角電源開關打開主機. 2.電腦啟動後,儀器自動進入阻抗測試窗口.如圖示. 3.單擊菜單列[SETUPS]之下拉式菜單[TDR]或按下按鍵區之[SETUP DIALOGS]打開測試通道選擇窗口. 4.點選C3或C4後,將[On Polarity]及[On Units]選項進行打勾,按下[On Units]欄的小三角符號打開下拉菜單,並選擇“Ω(歐姆)”單位. 5.點選[Setups]之[Meas]菜單,打開輸出數據類型選擇窗口, 6.選擇[Meas 1],並將其右邊之[ON]選項打勾. 7.單擊[Selecty Meas]選擇下拉式菜單之[Pulse-Amplitude],在打開的下拉式菜單中根據需要選擇數據輸出類型,平均值(Mean).如圖示. 測試前必須穿好靜電衣服,戴好帽子和靜電手套及靜電手環。靜電手環的金屬片必須與人體相接觸穩定.然後開啟離子風扇對室內進行長期釋放電處理. 波形取值範圍 X軸分辨力設置 儀器阻抗歸零調節 8.點選[Region]按鍵,在顯示的[G1]欄位中輸入50%,在[G2]欄位中輸入70%,並將[On]選項打勾.設置如圖. 9.如需選擇測試結果的最大值(Max)或最小值(Min),需重複第7步驟與第8步驟進行設置. 10.點選如圖紅色框中所圈部位之計算器圖標,在出現的窗口[Value]欄位中輸入“200”,在[Unit]欄位中輸入“P”輸入完成後單擊[OK]鍵關畢窗口.輸入資料如圖所示. 11.以上設置也可通過調節按鍵區之[ SCALE ]旋鈕完成. 12.逆時針旋轉按鍵區之[ PDSITION ]旋鈕,將圖中波形尾端調至第一個虛線格中. 放板時需用一小塊防靜電材料將待測板墊起,避免測試點與桌面接觸,從而避免桌面靜電損壞模組. 波形調節及測試 數據結果顯示 13.將與C3通道連接的測試探頭用左手握住.(大拇指與食指捏住探頭之測試線接口位置,另外三個手指握住測試手柄,以相反方向拉伸,直到圖中波形尾端拉直延長為止) 14.保持左手用力狀態,重複第1步驟,再將波形尾端調至第一個虛線格中.結果如圖所示. 15.對接地片進行修剪,並將其套在測試探頭之地線連接軸上. 16.將測試手柄探針插入阻抗線之信號孔(阻抗線中直接與線路相連的孔),將接地片插入接地孔,輕微用力壓下. 17.保持壓下狀態,待視窗中波形平滑穩定為止,按下[RUN/Stop]鍵保存測試波形,運用[ Position ]或[ SCALE ]按鍵調節,將波形結束端停留在最後一個虛線格中. 18.測試結果顯示在視窗右邊之結果顯示欄位中: “C3”為特性阻抗; “47.26923”為特性阻抗測試值. 探頭安裝時一定要先將控制線插好,再接信號線. 6.2.1差動阻抗測試步驟說明: 作業流程 具體步驟說明 注意事項 開機 測試通道選擇窗口 差動測試計算公式輸入 選擇M1 輸出數據類型選擇/波形取值範圍 1.按下主機左下角電源開關打開主機. 2.電腦啟動後,儀器自動進入阻抗測試窗口.如圖示. 3.單擊菜單列[SETUPS]之下拉式菜單[TDR]或按下按鍵區之[SETUP DIALOGS]打開測試通道選擇窗口. 4.點選C3與C4後,將[On Polarity]及[On Units]選項進行打勾,按下[On Units]欄的小三角符號打開下拉菜單,並選擇“Ω(歐姆)”單位. 5.注意圖中紅框圈住部分,C3為[ ]向上,C4為[ ]向下. 6.單擊快捷菜單列之[ F X ]鍵,打開函數計算窗口. 7.在[Math Waveform]窗口中選擇[M1],在[Math Expression]欄位中輸入“C3+C4”,並將[M1]右邊的[ON]選項打勾. 8.按[OK]鍵保存並退出. 9.單擊菜單列[SETUPS]之下拉式菜單[Meas]或按下按鍵區之[SETUP DIALOGS]打開輸出數據類型選擇窗口. 10.打開[Source]欄位中 [Channels]之下接式菜單,選中[M1],如圖所示. 11.點選[Setups]之[Meas]菜單,打開輸出數據類型選擇 窗口, 12.選擇[Meas 1],並將其右邊之[ON]選項打勾. 13.單擊[Select Meas]選擇下拉式菜單之[Pulse-Amplitude],在打開的下拉式菜單中根據需要選擇數據輸出類型,平均值(Mean).如圖示. 14.點選[Region]按鍵,在顯示的[G1]欄位中輸入50%,在[G2]欄位中輸入70%,並將[On]選項打勾.設置如圖. 15.如需選擇測試結果的最大值(Max)或最小值(Min),需重 複第7步驟與第8步驟進行設置 測試PCB板前先用離子風機吹板子表面,消除板子靜電.時間以10-20分鐘為宜. 測試時避免任何物體與待測阻抗線相接觸,且先將探頭信號針與測試點接觸2秒,釋放板子靜電後,再按下探頭進行阻抗測試. X軸,Y軸分辨力調節 儀器阻抗歸零調節 波形調節及測試 數據結果顯示 16.單擊圖中紅框圈入部位之計算器圖標,在出現的窗口中[Value]欄位中輸入“25”,點[OK]鍵保存設置. 17.調節按鍵區之[ SCALE ]旋鈕,將圖中黃框中所圈數字調整為“200ps”. 18.逆時針旋轉按鍵區之[ PDSITION ]旋鈕,將圖中波形尾端調至第一個虛線格中. 19.將與C3,C4通道連接的測試探頭用左手握住.(大母指與食指捏住探頭之測試線接口位置,另外三只手指握住測試手柄,以相反方向拉伸,直到圖中波形尾端拉直延長為止). 20.保持左手用力狀態,重複第1步驟,再將波形尾端調至第一個虛線格中.結果如圖所示. 21.調節探頭兩支測試針之間距,將其放入待測差動線的兩個信號孔上(直接與阻抗線連接的孔),輕微用力下壓. 22.保持壓下狀態,待視窗中波形平滑穩定為止,按下[RUN/Stop]鍵保存測試波形,運用[ Position ]或[ SCALE ]按鍵調節,將波形結束端停留在最後一個虛線格中. 23.測試結果顯示在視窗右邊之結果顯示欄位中: “M1”為差動阻抗; “74.12051”為差動阻抗測試值. 測試裸銅板時禁止使用膠紙貼住板子表面,和測試成品板一樣測試,注意先要用離子風扇吹其表面. 時間以10-20分鐘為宜. 測試區內禁止使用易產生靜電的物品(如,紙張,膠片等) 七.環境條件 7.1工作站環境要求: 7.1.1.溫度管控在22+/-2℃﹐濕度管控在55+/-5%。防靜電區域管制並標示(必須明確) 7.1.2.靜電桌毯,地毯經1MW直接接到Ground. 7.1.3.離子吹風機(中和PCB、人員衣服之靜電) 7.1.4.靜電手環經阻抗值為1MW的接地線直接接到人體 7.1.5.乾淨的桌面(無雜物,例如易產生靜電的物品) 7.2防靜電設備要求: 7.2.1.靜電衣(避免人員衣服之靜電) 7.2.2.靜電手套(避免人員身體之靜電) 7.2.3.運輸時必須有靜電保護裝置(例如靜電袋或產品測試前經過靜電釋放處理) 7.3電源設備要求 7.3.1.必須有接地點 7.3.2.必須有穩定的電壓 7.3.3.延長線、電源線必須有接地點 7.3.4.避免同一工作臺使用不同之電源箱 八、其它: 阻抗測試儀檢測校正頻率:半年/次. 文件編號:TES-W70-544-000 版本:A 版次:A 頁次:12/12 收文單位:____________
