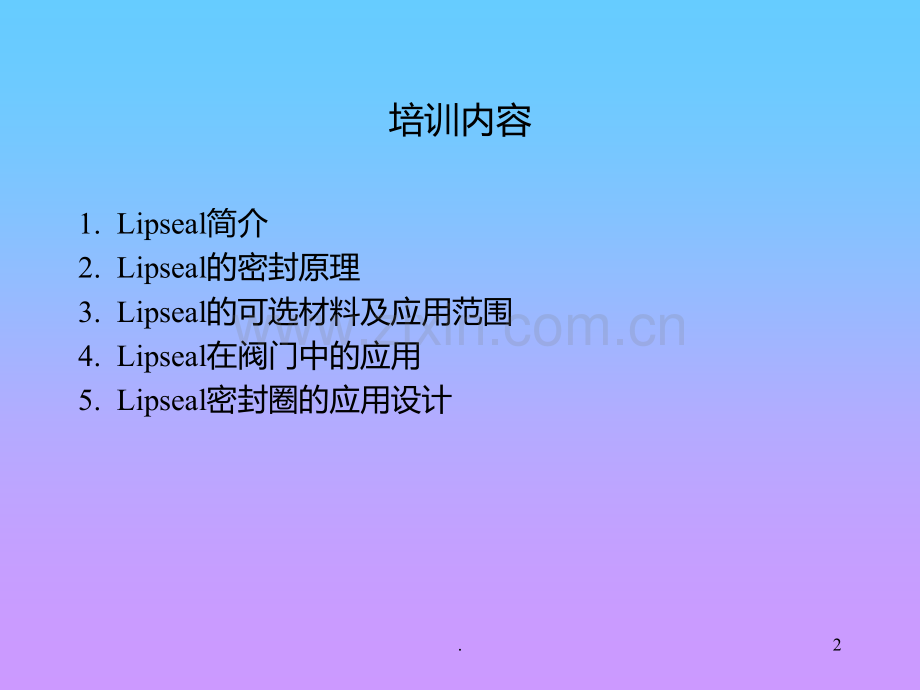

LIPSEAL密封圈的设计培训 培训对象:技术部设计工程师 培训讲解:王建华 培训日期:2006.09.121.培训内容1.Lipseal简介2.Lipseal的密封原理3.Lipseal的可选材料及应用范围4.Lipseal在阀门中的应用5.Lipseal密封圈的应用设计2.1.Lipseal简介 lipseal密封圈，直译为唇形密封圈，也称弹簧蓄能密封圈。因为其优越的密封性能而被广泛的应用于各个领域。在阀门生产中，常温工况下，关系到成本因素，由于“O”形圈的大量应用，因此，在国内阀门使用lipseal密封圈较少。但是，在特殊工况下，比如：低泄漏、超低温或者特殊介质的情况下，橡胶类“O”形圈就不能满足要求，因此，就必须选用其它的密封方法代替。lipseal的优点在于它可以像“O”圈一样实现“自密封”，即其密封性能随着压力的升高而升高。另外，其可以减小摩擦，使用寿命较长，能适用于更苛刻的环境下。目前，我们公司已和四家lipseal密封圈专业生产厂家建立联系，分别为：圣戈班、MPI、保色霞板、汗将科技。由于其较高的技术含量，目前国内还没有生产厂家。3.4.2.Lipseal的密封原理 高压介质在压力的作用下外逸，外逸的气体或者液体沿着零件之间的缝隙扩撒，到达lipseal密封圈位置后，由于lipseal蓄能弹簧的预紧作用，lipseal密封唇被撑紧压在零件外壁上，使压力稍低的介质不能透过该屏障，随着外逸介质的逐渐增多，lipseal密封圈槽内的压力逐渐上升，此时的lipseal密封圈在压力的作用下，密封唇更好的贴合在零件内外壁上，最终压力和容器腔内压力达到平衡，lipseal密封圈实现密封。5.6.3.Lipseal的可选材料及应用范围a.lipseal的应用领域包括：1）航空、航天 2）运输（重型卡车，汽车，船舶，铁路）3）顶级赛车 4）医疗仪器 5）液相色谱仪 6）半导体制造设备 7）石油和化学加工设备 8）泵、阀门和压缩机 7.b.Lipseal的应用范围。1）温度范围：-268340 2）压力范围：0350Mpa 3）尺寸范围：0.635mm3000mm 4）适用介质：所有介质8.c.Lipseal的常用材料 1）密封夹套常用材料：纯PTFE、改性PTFE、聚合物填充PTFE、高密度 聚乙烯、ETFE、PEEK等。2）蓄能弹簧常用材料：304不锈钢、316不锈钢、inconel合金、Elgiloy合金 、17-7PH、301不锈钢、302不锈钢、Hastelloy镍 基合金等。9.4.Lipseal在阀门中的应用 1）lipseal目前在纽威公司的应用。a.196的低温上装式球阀 b.-100 的三片式固定球阀 c.-196 的低温蝶阀 d.5000pis压力的API 6A 闸阀10.11.12.13.14.2）lipseal在其它阀门中的应用 15.16.17.18.19.20.21.5.Lipseal密封圈的设计应用 由于国内尚无生产厂家，所以，目前lipseal的设计全部由国外工程师负责。设计不收额外费用，设计图纸由e-mail传送，以供阀门设计工程师确认，确认完毕后即为正式生产图纸。应用lipseal密封圈具体的操作步骤是：1）根据阀门的口径、磅级及密封圈的放置位置 确定lipseal的 形式。2）根据选定的lipseal的形式及密封圈的大致尺寸对照厂家 的样本，结合阀门的尺寸空间，初定lipseal密封圈槽的尺 寸。3）根据初定的lipseal密封圈槽的尺寸，设计密封圈槽的具体 结构。4）把设计的密封圈沟槽的详细尺寸及lipseal的工作环境（压力、温度、介质、密封形式）提供给代理商。5）代理商转发相关设计信息给国外lipseal设计工程师。6）lipseal设计工程师设计完成后回复代理商。22.7）代理商转发lipseal设计图纸给阀门设计工程师 确认。8）阀门设计工程师仔细审核lipseal设计后，回复代 理商确认情况，同时让其提供报价单和最小批量。9）根据现有确认后的lipseal沟槽的尺寸，定义物料 信息（例:163156 弹性密封环，MPI-290*278*9.5 ,TFM+ELGILOY-SLE）10）相关信息转交资源部，根据订单采购。密封圈的设计图纸提供时间，一般情况下为：提供初定沟槽尺寸 给代理商后37天。代理商提供报价单时间为：提供lipseal图纸后13天。因此设计时需要提前定出沟槽尺寸，以尽早的拿到厂家的参数。目前，我们公司应用lipseal的难点集中在lipseal沟槽的表面光洁的加工上，设计时应充分考虑该因素，最好先由工艺确认。23.结 束24.
