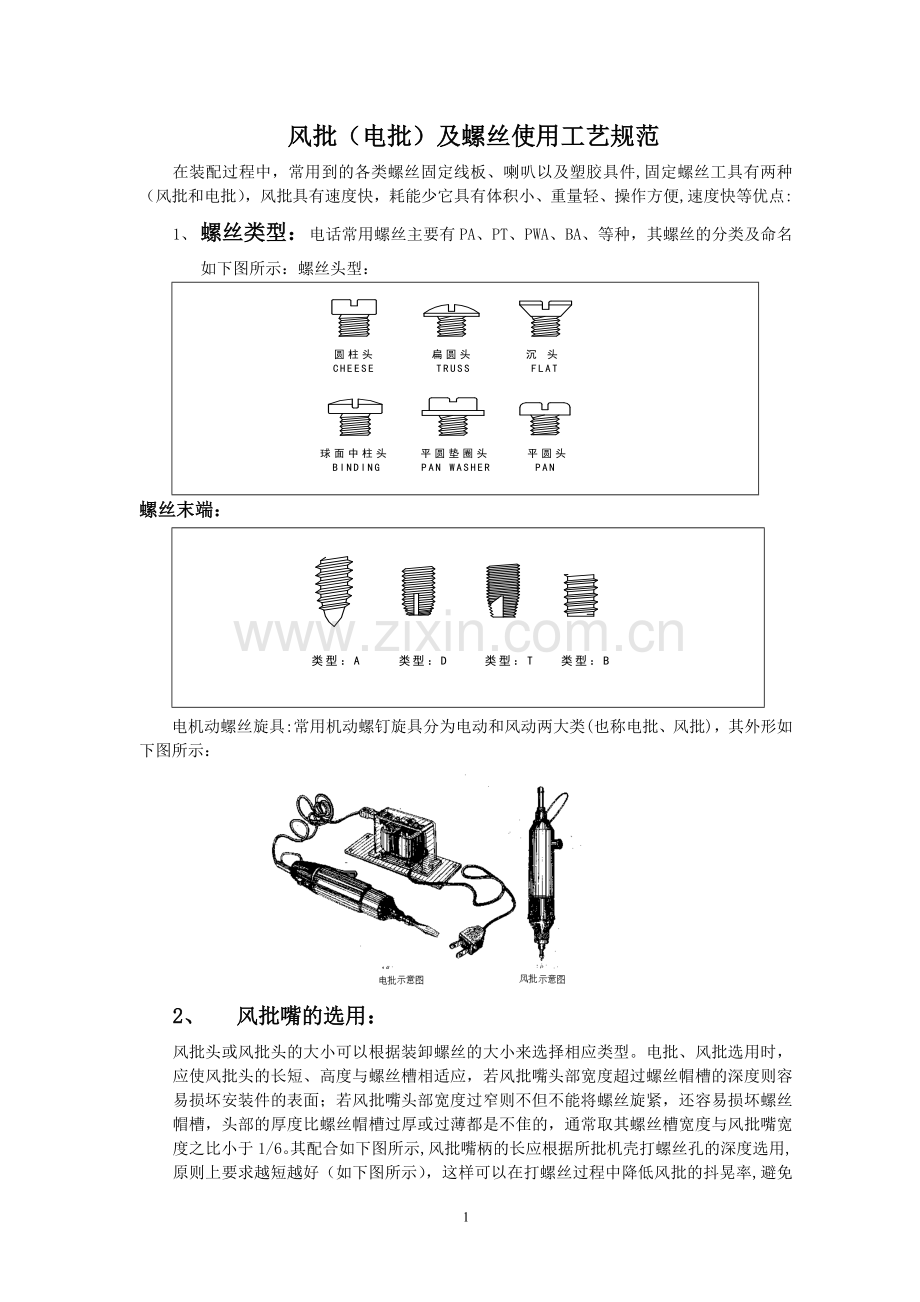

风批（电批）及螺丝使用工艺规范
在装配过程中，常用到的各类螺丝固定线板、喇叭以及塑胶具件,固定螺丝工具有两种（风批和电批），风批具有速度快，耗能少它具有体积小、重量轻、操作方便,速度快等优点:
1、 螺丝类型：电话常用螺丝主要有PA、PT、PWA、BA、等种，其螺丝的分类及命名如下图所示：螺丝头型：
螺丝末端：

电机动螺丝旋具:常用机动螺钉旋具分为电动和风动两大类(也称电批、风批)，其外形如下图所示：
2、 风批嘴的选用：
风批头或风批头的大小可以根据装卸螺丝的大小来选择相应类型。电批、风批选用时，应使风批头的长短、高度与螺丝槽相适应，若风批嘴头部宽度超过螺丝帽槽的深度则容易损坏安装件的表面；若风批嘴头部宽度过窄则不但不能将螺丝旋紧，还容易损坏螺丝帽槽，头部的厚度比螺丝帽槽过厚或过薄都是不隹的，通常取其螺丝槽宽度与风批嘴宽度之比小于1/6。其配合如下图所示,风批嘴柄的长应根据所批机壳打螺丝孔的深度选用,原则上要求越短越好（如下图所示），这样可以在打螺丝过程中降低风批的抖晃率,避免螺丝滑牙
. 风批嘴与螺丝槽配合图
在电话机装配过程中，电批、风批都较常用，。电批和风批都设有限力装置，使用中若超过规定的扭力矩自动滑这对在塑料安装件上装卸螺丝是极为不利的，同时，
3、 风批的调校：风批使用力矩大小调校要按照相关规定
4、风批的使用打螺丝时，应使风批嘴、螺丝与螺丝孔应在同一垂直线上。压住螺丝后，按动风批开关，要求风批使用时用力要平稳，直至螺丝打入为止。
螺丝旋具固定螺丝状态良好与否判断
扭力不够 歪牙、滑牙、滑角 状态良好
（1） （2） （3）
螺丝与螺丝柱配合要求见下表：
螺丝规格
螺丝柱的孔径和外径
螺丝规格
螺丝柱的孔径和外径
@2.0
@1.6~@1.7/@4.0
@2.6
@2.2~@2.3/@5.0
@2.3
@1.9~@2.0/@5.0
@3.0
@2.6~@2.7/@5.0

要求螺丝应严格按照料单配以螺丝使用，如螺丝柱爆裂或反白现象则需更改料单以更换螺丝，如因打多次导致滑牙则须改以较大螺丝打上。
粘合剂、溶剂工艺标准
1、生胶使用要求：使用场合：固定焊接线、大块元件、排插线等。
使用情况：
a.固定焊接线：在焊接线与线板相接的根部四周打，用量以覆盖焊接线根部四周为准。
b.固定大块元件：对在装配过程中或在运输过程中有可能移位、
图1
折断的元件打生胶固定，用量以能固定元件为准（见图1）。
c.排插线：在排插线与线板相接处根部打生胶，只打在装配过程 中无须折动的排插一侧，用量以能固定排插线根部为准，生胶 不可成堆、成块（见图2）。
注意：a.生胶必须经过生胶枪加热熔化后才可以使用，而生胶枪则需要插电预热5分钟后才可能达到生胶融化的温度。
b.生胶打完后，需要将生胶丝撤掉。
2、 胶水：
A.红胶：用于固定螺丝。红胶水点在螺丝头与线板（或面壳）相接处，红胶水占 螺丝头的1/3左右，红胶水在螺丝头及螺丝头接触的地方各占一半面积。点红胶水时不可使胶水污染他处。
B.黄胶：用于封装送话器、蜂鸣器等。
a.圆形送话器套须在套环形面上涂少许黄胶，然后装入送话器槽内，并在送话 器上涂黄胶，再贴上用于固定的胶纸或海绵垫。
b.方形送话器套则在送话器焊接线引出部分涂少许黄胶，且在送话器套的两边上涂少许黄胶再装入送话器槽内，然后在槽上头涂适量黄胶以便用胶纸封住。
c.在蜂鸣器槽与蜂鸣器相接的四周涂黄胶，量不可太多，不可导致蜂鸣器声音失真。
d.对没有扣位和定位柱固定的直线插座和曲线插座，都必须涂黄胶固定。方法是：先在插座的两旁打适量的黄胶水，然后才将插座装入插座槽中。

3、溶剂：A：酒精：酒精，其化学名为乙醇，酒精是有机溶剂的一种，主要有药用、饮用、工业用等三类，在电子产品装配过程中，我们使用的都是工业用酒精，电话机装配过程中，我们常用酒精来清洗线路板，可以有效地清除线板 过锡后残余的松香、有机油等，使线板保持清洁、亮丽、防漏电方面有着良好的作用。酒精是一种易燃化学品,应注意保存。
B.抹机水：抹机水是较常用的清洁剂，在电话机制造过程中，抹机水是用来作成 品清洁剂的，它有去污力强、腐蚀性弱等优点，这样，可以使话机外表显得更为亮丽。但不能放太多，或有残留，以免腐蚀。
C.哥罗芳：哥罗芳是电话机制造过程中常用的一种化合物，它是一种易挥发、易燃烧、有刺激性气味的溶液，它对有机塑胶等有较强的可溶性及腐蚀性，因此，在生产过程中可作为粘合剂来使用（如用哥罗芳来将白绒 纸黏合在面壳上等）。同时，在使用过程中须注意防火、防腐蚀等，做到安全生产。
4.胶纸的种类：
4.1 透明胶纸：透明胶纸在轻工、电子行业被广泛用于对产品的包装，它有美观、实
用、方便等优点，因而被制造商及广大消费者所接受、认同。
4.2 皱纹胶纸：性质与透明胶纸相似，主要有粘合作用和辅助作用，
4.3 双面胶纸：具有双面粘性，主要用于粘贴镜片等。
5.胶纸的使用工艺：
5.1透明胶纸可分为小胶纸及封箱专用的封箱胶纸，用于包装小胶纸每次使用约3.5至4.0mm长；使用封箱胶纸时应注意胶纸的两端需切平，封箱胶纸的长度应比卡通箱两边的长度及宽度长或宽60mm。封箱胶纸必须贴平，不可斜或歪。
5.2 双面胶纸主要用于粘贴镜片，粘贴长度根据镜片的长度及宽度确定，一般胶纸长度不允许超过镜片的宽度及长度。
包装工艺规范
组装结束并经检验合格后，就进入最后一道工序---包装。在产品生产和商品流通领域中，除少数散件货物外，其他任何产品都必须经过包装后才能进入流通市场，到达消费者手中。产品不但应具有妥善的外包装以便运输、储存和装卸，而且还须有合适的内包装及文字说明，用以宣传产品、介绍商品和指导消费者合理地使用商品。可见，商品的包装与装潢，在流通领域中是实现商品交换价值和使用价值的重要手段。包装除保护商品安全、方便运输和储存外，还有美化商品、吸引顾客、促进销售的重要职能。商品的包装与装潢已同商品质量、商品价格一起，成为商品竞争的三个主要因素之一。
1.包装原则：
包装要符合科学、经济、牢固、美观、适销的原则，产品的内、中、外包装是相互影响，不能分割的一个整体。产品包装有如下原则：
a.包装是一个体系。它的范围包括原材料的提供与加工，容器制造、辅件供应以及为完成整件帮助、包装所涉及的各有关生产、服务部门。
b.包装是生产经营系统的一个组成部分，产品的生产，从进料到分发产品都离不开包装。
c.包装既是一门科学，又是一门艺术。
d.产品是包装的中心，产品的发展和包装的发展是同步的。良好的包装能为产品增加吸引力，但是再好的包装也掩盖不了劣质产品的缺陷。
e.包装具有保护产品、激发购买、提供便利三大功能。
f.经济包装以最低的成本为目的，只有适销对路，能扩大产品销售的包装成本，才符合经济原则
g.包装必须标准化。它可以节约包装费用和运输费用，还可以简化包装容器的生产和包装材料的管理。
h.产品包装必须根据市场动态和客户的爱好，在变化的环境中不断改进和提高。
2.包装要求：a.合适的包装应能承受合理的堆压和撞击。 b.合理压缩包装体积。
C.产品的包装应具有防震动、防撞击功能。d.防潮、防锈、防霉变。
e.包装要满箱，不留空隙，减少晃动。f.包装箱正面一般应有如下内容标志：
产品的名称、型号和数量、出厂编号、箱体外形尺寸、净重、毛重、生产厂名、商标
保障的储运标志根据产品特点标出。按国家标准正确选用标志符号和图案。
3.包装工艺：
a．抹机工艺要求：抹机材料选用抹机水，不能使用酒精；干净的话机用干布将灰尘及杂物抹干净即可，无须使用抹机水；较脏的话机用抹机布蘸适量抹机水抹干净，然后再用干布抹一次；抹机时必须戴手套。
b．贴各类贴纸工艺要求：检查各类贴纸必须清析，无模湖现象才合格；各类贴纸必须按要求贴正、贴平，贴纸的四个角不能翘起来；贴各类贴纸入话机时必须戴手套。
c．包装胶袋工艺要求：话机装入胶袋后，将胶袋开口往话机背面折好，然后用透明胶纸包好；透明胶纸的长度以40±2mm为宜；包装话机胶袋时必须戴手套。
d．加工彩盒及包话机工艺要求：加工彩盒时，若彩盒内有废料时必须清除；颜色栏用箱头笔打“√”，注意“√”不能超出颜色框；话机包入彩盒时，需将电话线理顺，否则易造成电话线变形。
e．加工卡通箱及装机入卡通箱工艺要求：卡通箱颜色栏用箱头笔打“√”，注意“√”不能超出颜色框，若卡通箱外颜色栏没有与话机相对应的颜色，则须用颜色章盖上与话机相同的颜色；话机放入卡通箱时，彩盒的方向必须一致；防水袋折成三角形后再贴透明胶纸（长度为28±15CM）。
f．封箱工艺要求：每个卡通箱一般打二枚钉，钉打在卡通的底面，打钉时卡通箱板盖必须完全合拢，钉的位置在卡通箱长度的1/4处；封箱时卡通箱板盖必须完全合拢，封箱胶纸（TCL专用）的长度以多出卡通箱60±5mm为宜；TCL封箱贴纸贴在卡通箱板盖合拢的中间位置。
如图所示：
