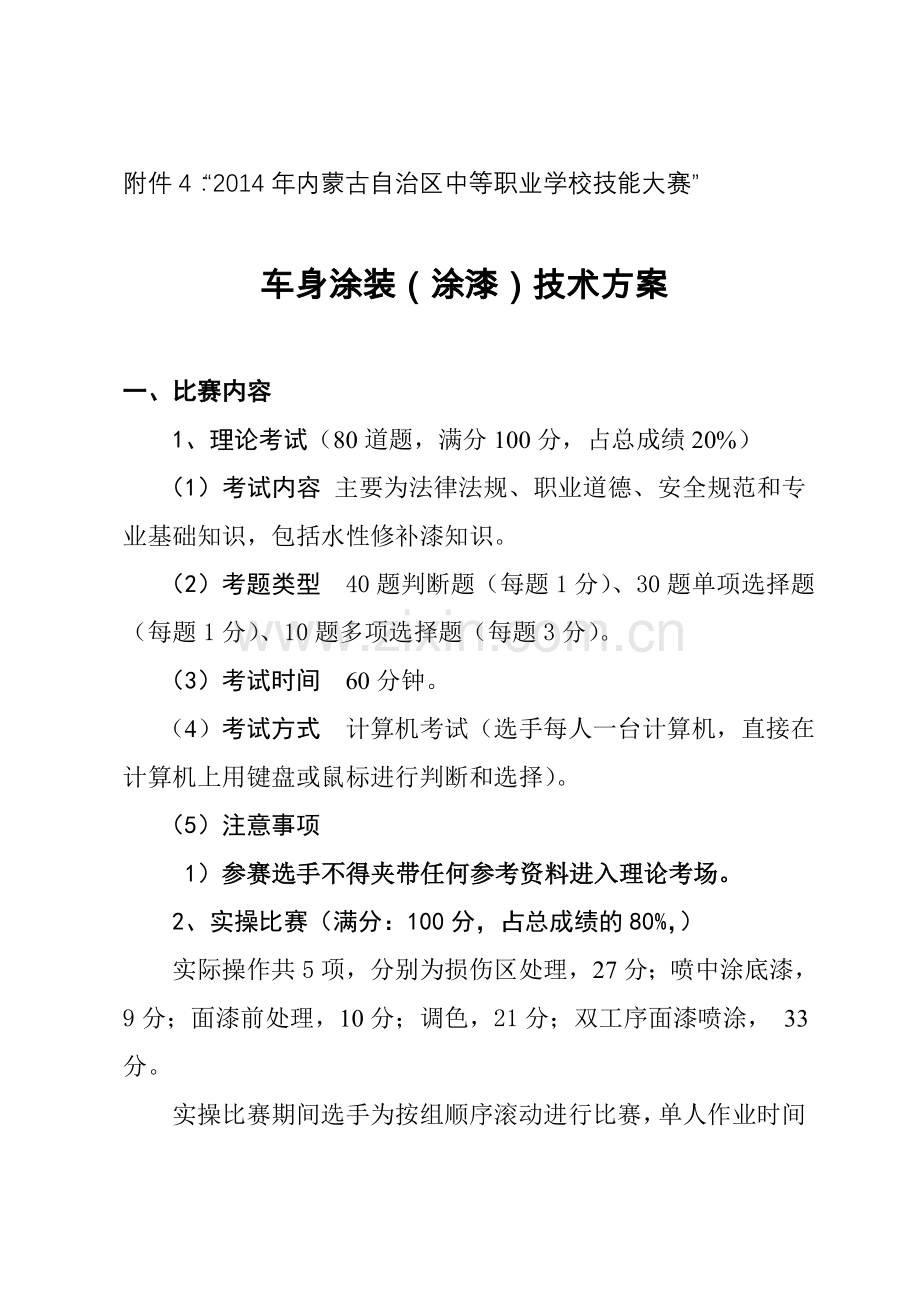

“2014年内蒙古自治区中等职业学校技能大赛”车身涂装赛项规程.doc

附件4：“2014年内蒙古自治区中等职业学校技能大赛”

车身涂装（涂漆）技术方案

一、比赛内容
1、理论考试（80道题，满分100分，占总成绩20%）
（1）考试内容 主要为法律法规、职业道德、安全规范和专业基础知识，包括水性修补漆知识。
（2）考题类型 40题判断题（每题1分）、30题单项选择题（每题1分）、10题多项选择题（每题3分）。
（3）考试时间 60分钟。
（4）考试方式 计算机考试（选手每人一台计算机，直接在计算机上用键盘或鼠标进行判断和选择）。
（5）注意事项
1）参赛选手不得夹带任何参考资料进入理论考场。
2、实操比赛（满分：100分，占总成绩的80%，）
实际操作共5项，分别为损伤区处理，27分；喷中涂底漆，9分；面漆前处理，10分；调色，21分；双工序面漆喷涂， 33分。

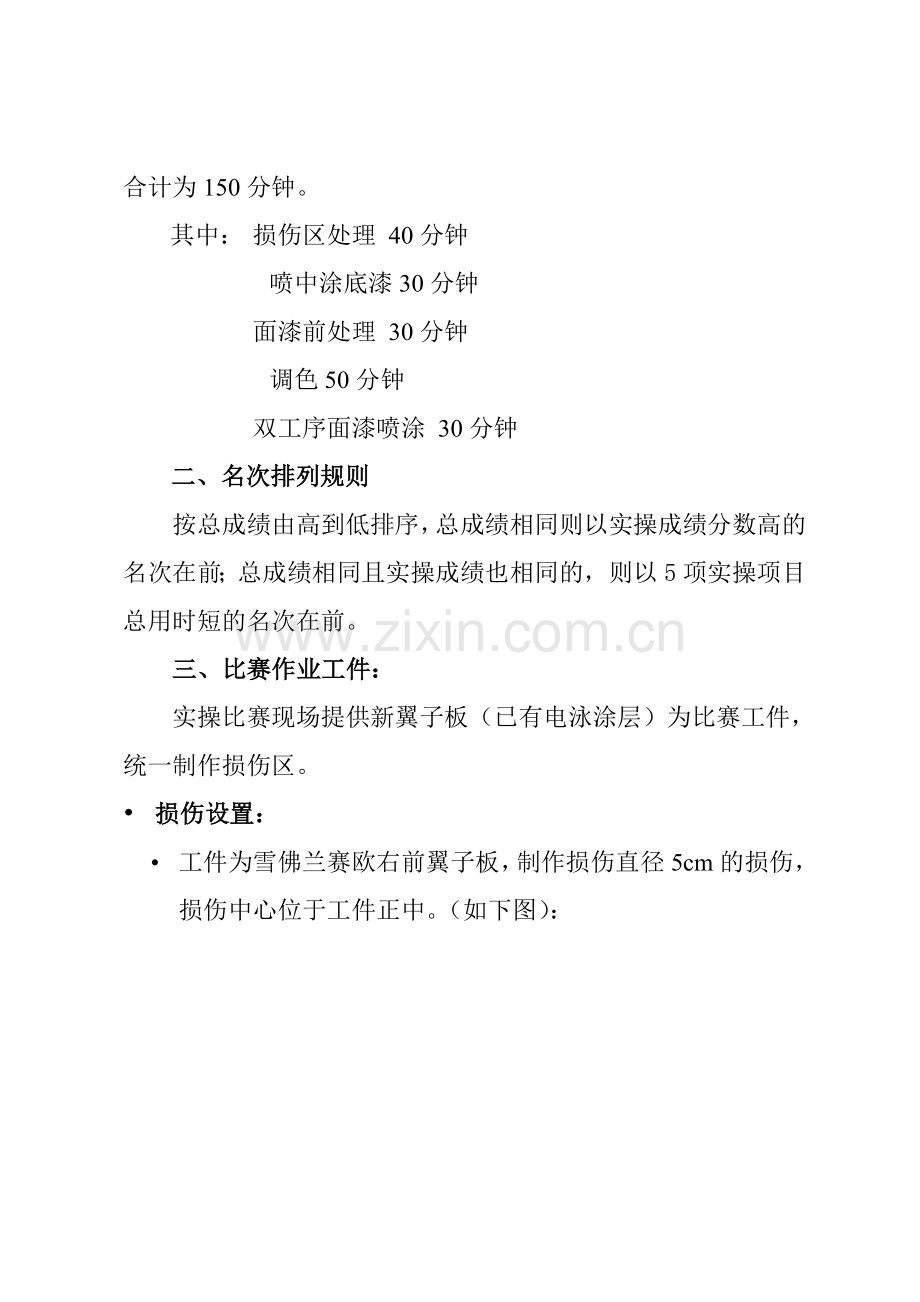

实操比赛期间选手为按组顺序滚动进行比赛，单人作业时间合计为150分钟。
其中： 损伤区处理 40分钟
喷中涂底漆30分钟
面漆前处理 30分钟
调色50分钟
双工序面漆喷涂 30分钟
二、名次排列规则
按总成绩由高到低排序，总成绩相同则以实操成绩分数高的名次在前；总成绩相同且实操成绩也相同的，则以5项实操项目总用时短的名次在前。
三、比赛作业工件：
实操比赛现场提供新翼子板（已有电泳涂层）为比赛工件，统一制作损伤区。
• 损伤设置：
• 工件为雪佛兰赛欧右前翼子板，制作损伤直径5cm的损伤，损伤中心位于工件正中。（如下图）：

四、实操比赛考核要求
1．损伤区处理
（1）作业要求
在40分钟的作业时间内完成损伤部位的羽状边打磨、原子灰刮涂、原子灰研磨。
（2）项目内容
① 根据工艺要求对损伤位置打磨羽状边。
②根据工艺要求对损伤区施涂环氧底漆、刮涂原子灰并打磨至平整。
（3）考核要点
① 个人防护用品穿戴规范，安全操作；
② 打磨工具操作规范；
③ 砂纸选用合理；
④ 羽状边边缘平顺无阶梯；
⑤ 环氧底漆（赛场已调配好）施涂方法、范围及厚度正确；
• ⑥原子灰配比正确、调和均匀，刮涂部位无原子灰颜色不一致现象；
⑦原子灰刮涂区域不超过打磨范围；
⑧原子灰打磨平整、恢复损伤前形状，没有中涂底漆无法填充的砂纸痕、砂眼，喷涂后不显示原子灰印；
9操作完毕后，工位清洁、工具设备复位、废物分类丢弃于规定的废弃物容器内。
2．补涂防锈底漆，喷中涂底漆
（1）项目内容
漏金属区域补涂防锈底漆，整板喷涂中涂底漆。
（2）作业要求
在30分钟的作业时间内，对打磨漏金属的区域喷涂（自喷罐式）或抹涂（调配好的）环氧底漆，整板喷涂双组份中涂底漆，中涂底漆用量（已添加好固化剂、稀释剂的重量）不超过150g。
选手需要选择并喷涂合适灰度的中涂底漆：根据颜色、配方选择合适的灰度中涂底漆，可从提供的2种灰度中涂底漆中直接选择，也可使用提供的2种灰度中涂底漆及一种调色色母调配出合适的其它灰度的中涂底漆（赛场提供调配不同灰度中涂底漆所需的配方）。
（3）评分要点
①个人防护用品穿戴规范，安全操作。
②中涂喷涂膜厚均匀，干燥后无漏底、流挂等现象
③操作完毕后，工位清洁，工具设备复位，废物分类丢弃于规定的废弃物容器内。
3．面漆前处理
（1）项目内容
打磨中涂底漆、清洁。
（2）作业要求
在30分钟的作业时间内完成中涂底漆研磨，工件表面清洁。
（3）评分要点
①个人防护用品穿戴规范，安全操作。
②打磨机操作规范。
③干磨砂纸选用合理。
④打磨后工件表面平滑，打磨彻底，无桔皮，无磨穿、无划痕。
⑤操作完毕后，工位清洁，工具设备复位，废物分类丢弃于规定的废弃物容器内。
4．双工序面漆喷涂
（1）项目内容
喷涂银粉底色漆及清漆。
（2）作业要求
在30分钟的作业时间内完成银粉底色漆、清漆喷涂作业。颜色须喷涂至与标准板一致。清漆用量（已添加好固化剂、稀释剂的重量）不超过200g。
（3）评分要点
① 佩戴合适个人防护用品，安全操作。
② 喷涂前表面清洁工作规范。
③ 喷涂工艺规范
④ 涂膜干燥后，无失光、流痕、露底现象；涂层丰满、纹理均匀、；颜色与标准板使用色差仪测量色差值较小。
⑤操作完毕后，工位清洁，工具设备复位，废物分类丢弃于规定的废弃物容器内。
5．调色
（1）作业要求
在50分钟的作业时间内完成底色漆调色作业。
（2）项目内容
①赛场为选手提供目标色板，100mL（未添加稀释剂）有差异色的底色漆及使用此底色漆统一喷涂的色板。
②选手采用采用喷涂试色板的方法对比油漆与标准色板的差异，合理添加色母，将颜色调整至与目标色板一致。
（3）评分要点
①个人防护用品穿戴规范，安全操作；
②调色流程规范；
③色差判断正确，色母添加正确。掌握干喷、湿喷不同喷涂方法对油漆颜色的影响；
④调色准确，使用测色仪测量选手提交色板和目标色板的色差值，色差值较小。
⑤操作完毕后，工位清洁，工具设备复位，废物分类丢弃于规定的废弃物容器内。
五、比赛提供主要的工具与设备
1、选手自备：
（1）每位参赛选手要自备活性炭防护口罩（防毒面具）安全工作鞋。
（2）每位参赛选手自备刮涂原子灰工具。
2、比赛现场提供：
编号
工具名称
型号及规格
数量
备注
1
吹尘枪

9把
史丹利公司提供
2
原子灰调合板

9个
PPG提供
3
开罐器

9个
PPG提供
4
搅拌棒

9个
PPG提供
5
面漆喷枪
SATA jet 4000 B 110 Digital 1.3 省漆高效4000型面漆喷枪(即原SATA jet 4000 B RP Digital 1.3)
18把
SATA提供
6
免洗枪壶
PPG Plus
168个
PPG提供
7
底漆喷枪
SATA jet 100 B F RP 1.6
10把
SATA提供
序号
量具名称
型号及规格
数量
备注
1
电子秤
电子称
精确到0.1克
9个
PPG提供
序号
配件辅料名称
型号及规格
数量
备注
1
除油剂容器
需防溶剂，且喷头不易堵塞
11个
校方提供
2
遮蔽纸架
切纸架
9个
龙神提供
3
打磨场地气管

带快速接头的管长7m（最好是10m），内径8mm
9根
龙神提供
4
喷房用气管

 带快速接头的管长7m（最好是10m），内径8mm
9根
龙神提供
5
打磨架

9个
校方提供
6
喷涂架
多角度钣喷架
9个
龙神提供
序号
设备名称
型号及规格
数量
备注
1
干磨设备
KS260EP， F套(含吸尘桶、配备偏心距3mm和6mm的磨头、软管、手刨）
9套
PPG提供
2
调漆设备
Nexa Autocolor，配以必须的色母和足够浆盖
1套
PPG提供
3
红外线烤灯
移动式3kW烤灯
9台
龙神提供
4
喷房
中大ZD-s60
2台
中大提供
5
烤房
中大ZD-s60
1台
中大提供
6
油水分离器
SATA 0/424
4个
SATA提供
7
喷涂专用油水分离器
SATA 0/444
4个
SATA提供
8
喷枪清洗机
SATA RCS喷枪快速清洗机
1台
SATA提供
9
调色灯箱
标准光源对色灯箱
9个
龙神提供
10
小烤箱
油漆色样烘烤箱
2个
龙神提供
11
压缩空气气源
龙神压缩空气供气系统含：压缩机、油水分离器、冷干机
1套
龙神提供
12
储气罐

1套
校方提供
13
发电泵
可同时供给8个工位的干磨机、红外烤灯、2个喷房、1个烤房同时运行所需的足够电量
1套
校方提供
14
快配色测色仪
分别测量目标板和选手调色结果、喷涂结果的色差
1台
PPG提供

六、比赛相关的技术资料和理论考试参考资料
理论考试参考资料为中国汽车维修行业协会组织编写，人民交通出版社出版的 《职业道德和法律法规》（模块A）、《车身涂装》（模块G），PPG公司提供的汽车水性修补漆手册。
