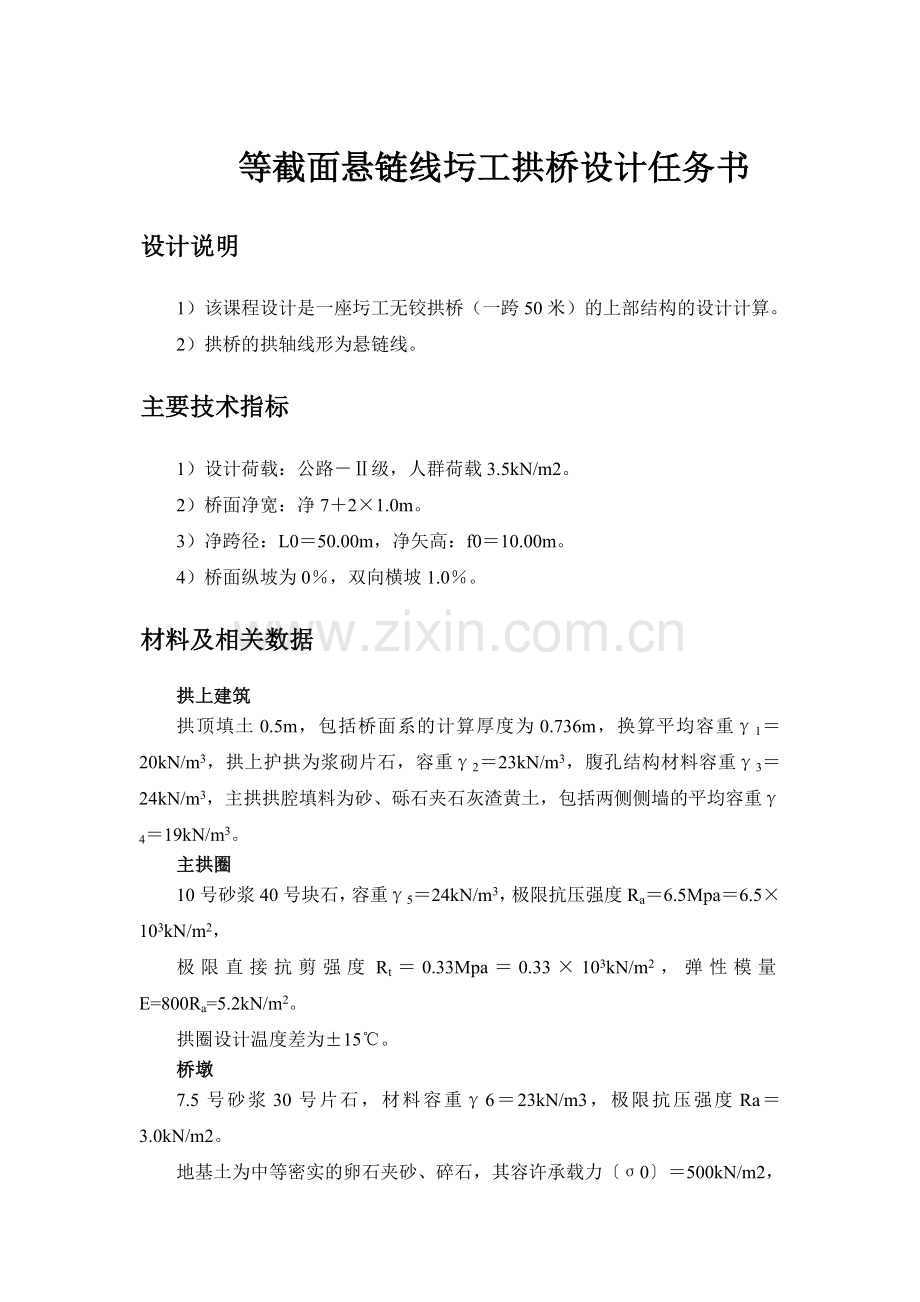

圬工拱桥设计.doc_第1页
第1页 / 共5页

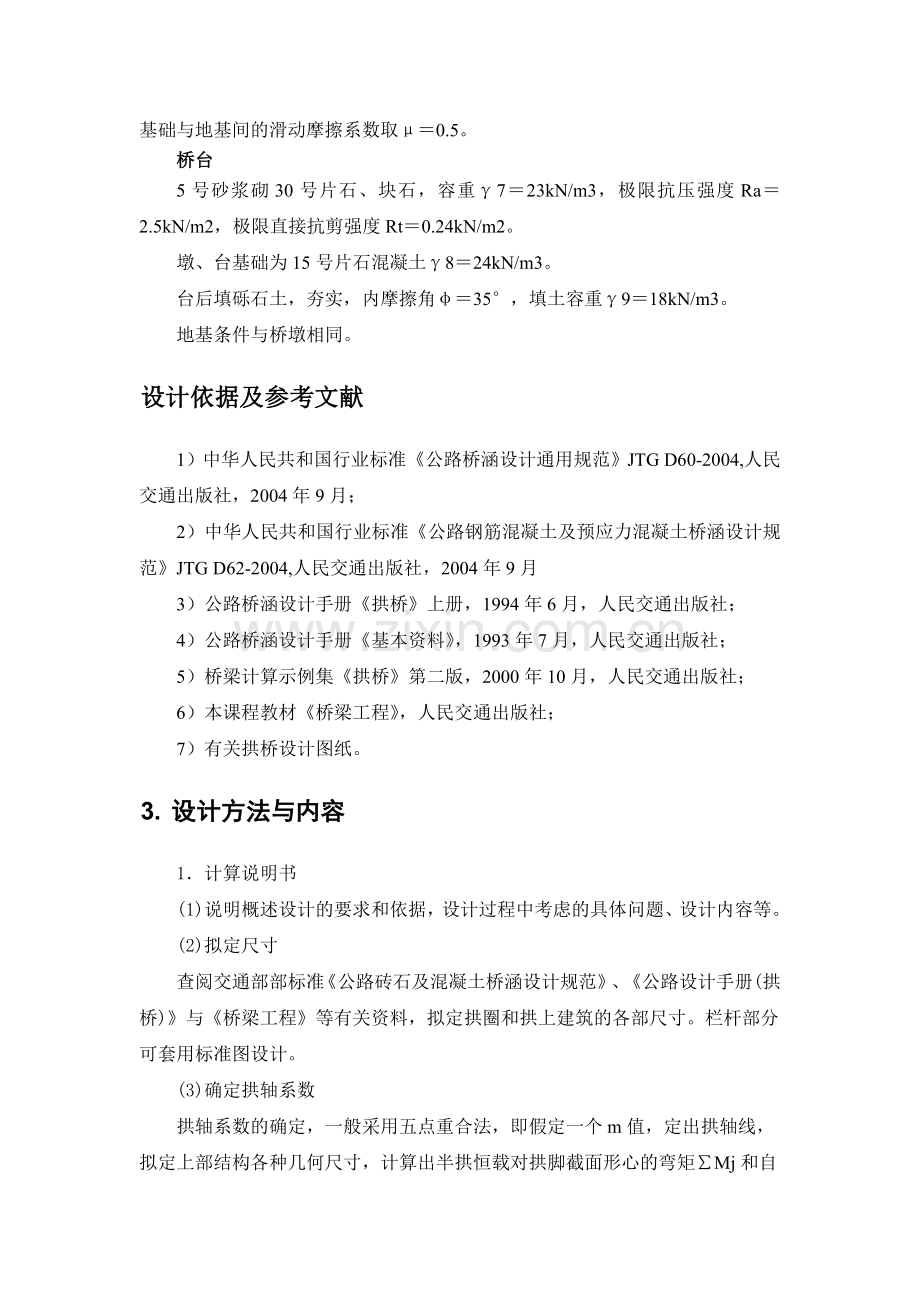

圬工拱桥设计.doc_第2页
第2页 / 共5页


点击查看更多>>
资源描述
等截面悬链线圬工拱桥设计任务书 设计说明 1)该课程设计是一座圬工无铰拱桥(一跨50米)的上部结构的设计计算。 2)拱桥的拱轴线形为悬链线。 主要技术指标 1)设计荷载:公路-Ⅱ级,人群荷载3.5kN/m2。 2)桥面净宽:净7+2×1.0m。 3)净跨径:L0=50.00m,净矢高:f0=10.00m。 4)桥面纵坡为0%,双向横坡1.0%。 材料及相关数据 拱上建筑 拱顶填土0.5m,包括桥面系的计算厚度为0.736m,换算平均容重γ1=20kN/m3,拱上护拱为浆砌片石,容重γ2=23kN/m3,腹孔结构材料容重γ3=24kN/m3,主拱拱腔填料为砂、砾石夹石灰渣黄土,包括两侧侧墙的平均容重γ4=19kN/m3。 主拱圈 10号砂浆40号块石,容重γ5=24kN/m3,极限抗压强度Ra=6.5Mpa=6.5×103kN/m2, 极限直接抗剪强度Rt=0.33Mpa=0.33×103kN/m2,弹性模量E=800Ra=5.2kN/m2。 拱圈设计温度差为±15℃。 桥墩 7.5号砂浆30号片石,材料容重γ6=23kN/m3,极限抗压强度Ra=3.0kN/m2。 地基土为中等密实的卵石夹砂、碎石,其容许承载力〔σ0〕=500kN/m2,基础与地基间的滑动摩擦系数取μ=0.5。 桥台 5号砂浆砌30号片石、块石,容重γ7=23kN/m3,极限抗压强度Ra=2.5kN/m2,极限直接抗剪强度Rt=0.24kN/m2。 墩、台基础为15号片石混凝土γ8=24kN/m3。 台后填砾石土,夯实,内摩擦角φ=35°,填土容重γ9=18kN/m3。 地基条件与桥墩相同。 设计依据及参考文献 1)中华人民共和国行业标准《公路桥涵设计通用规范》JTG D60-2004,人民交通出版社,2004年9月; 2)中华人民共和国行业标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004,人民交通出版社,2004年9月 3)公路桥涵设计手册《拱桥》上册,1994年6月,人民交通出版社; 4)公路桥涵设计手册《基本资料》,1993年7月,人民交通出版社; 5)桥梁计算示例集《拱桥》第二版,2000年10月,人民交通出版社; 6)本课程教材《桥梁工程》,人民交通出版社; 7)有关拱桥设计图纸。 3. 设计方法与内容 1.计算说明书 (1)说明概述设计的要求和依据,设计过程中考虑的具体问题、设计内容等。 (2)拟定尺寸 查阅交通部部标准《公路砖石及混凝土桥涵设计规范》、《公路设计手册(拱桥)》与《桥梁工程》等有关资料,拟定拱圈和拱上建筑的各部尺寸。栏杆部分可套用标准图设计。 (3)确定拱轴系数 拱轴系数的确定,一般采用五点重合法,即假定一个m值,定出拱轴线,拟定上部结构各种几何尺寸,计算出半拱恒载对拱脚截面形心的弯矩∑Mj和自拱顶至1/4跨的恒载对1/4跨截面形心的弯矩∑M1/4。其比值。求得值之后,可由反求m值,若求出的m与假定的m值不符,则应以求得的m作为假定值,重复上述计算,直至两者接近为止。一般认为,选用较小的拱轴系数较好。 ①计算上部结构尺寸 内容包括: 计算主拱圈几何尺寸:注意在主拱圈截面特性计算时,确定截面高度的系数 (与汽车荷载相应); 确定计算跨径及计算矢高;此时应先假定拱轴系数 ; 计算拱脚截面的投影、计算主拱圈坐标(计算中涉及大量查阅《公路设计手册(拱桥)》(上、下册),最好每2-3人借有一套手册);   拱上构造尺寸:通过拟定腹拱圈、腹拱墩的厚度后,应精确计算出各腹拱墩(即横墙)的中心高度及中心坐标 、对应的拱背点的坐标及几何关系。    ②恒载计算 恒载计算分主拱圈、拱上空腹段、拱上实腹段三部分计算内容,均不考虑腹拱推力和弯矩对主拱圈的影响; 主拱圈恒载:计算主要通过查《拱桥》手册表(Ⅲ)—19(8)进行; 拱上空腹段的恒载:包括腹孔上部、腹孔下部横墙(腹拱墩)集中力的计算,其中腹孔上部计算套用《拱桥》手册上册表3-1、表1-10、表1-9较为方便; 拱上实腹段的恒载:重点在于拱上悬链线曲边三角形部分的恒载计算,可按悬链线拱侧墙体积公式进行(取横桥向lm计); 各块恒载对拱脚及拱跨L/4截面的力矩计算;对以上计算进行汇总,目的在于算出L/4截面与拱脚截面弯矩比及m 。  (4)拱轴系数验算 计算m值,与原假定拱轴系数m值作比较,若不符,则以计算值相近的表列级数值作为假定值,重新进行计算,直到两者之差不超过半级表列值为止。然后选定最接近最后计算比值的表列拱轴系数值作为设计拱轴系数。    (5)拱圈截面内力计算 验算拱顶、 拱跨L/4截面和拱脚三个截面的内力。其余截面的计算步骤基本相同。     ①结构自重内力计算   弹性压缩系数 值可直接查《拱桥》手册表(Ⅲ)—9,表(Ⅲ)—11。  计算出不计弹性压缩的恒载推力以后,即可计算计入弹性压缩的恒载内力。     ②活载内力计算  根据现行规范的荷载标准,公路汽车荷载为均布荷载和一个集中荷载的叠加,因此在进行内力计算时,只需要查出相应的影响线面积和竖标,即可进行活载内力计算。     ③温度变化内力计算     给出拱圈砌体的线膨胀系数α值后,即可按已知条件计算温度变化内力。因温度下降时的内力与温度上升时的内力大小相等,符号相反,故列表只计温升(或温降)内力即可。     ④内力组合  按现行《桥规》的规定,对以上已计算的内力进行组合,注意正确确定各种荷载的安全系数。 (6)拱圈验算 ①正截面抗压强度和偏心距验算 通过正确确定各种荷载系数后,对已计算的各种荷载进行组合。 ②拱脚竖直截面(或正截面)抗剪强度验算 对于板拱截面,只需按竖向截面进行抗剪强度验算即可。 ③裸拱验算 裸拱的验算包括在裸拱自重内力作用下,强度及稳定性的验算; 首先通过计算弹性中心的弯矩和推力,可按《拱桥》手册(下册)表(Ⅲ)—15、表(Ⅲ)—16要求计算,从而利用表(Ⅲ)—19值分别对拱顶截面、 截面、拱脚截面进行弯矩、轴力、偏心距验算。 2.设计图纸 绘出单孔拱桥总体布置图,包括立面(纵断面)图,平面图和侧面(横断面)图。图中列出上部构造主要工程数量表,标出上部构造主要尺寸,附注栏中说明设计荷载等级、图中尺寸单位及图
