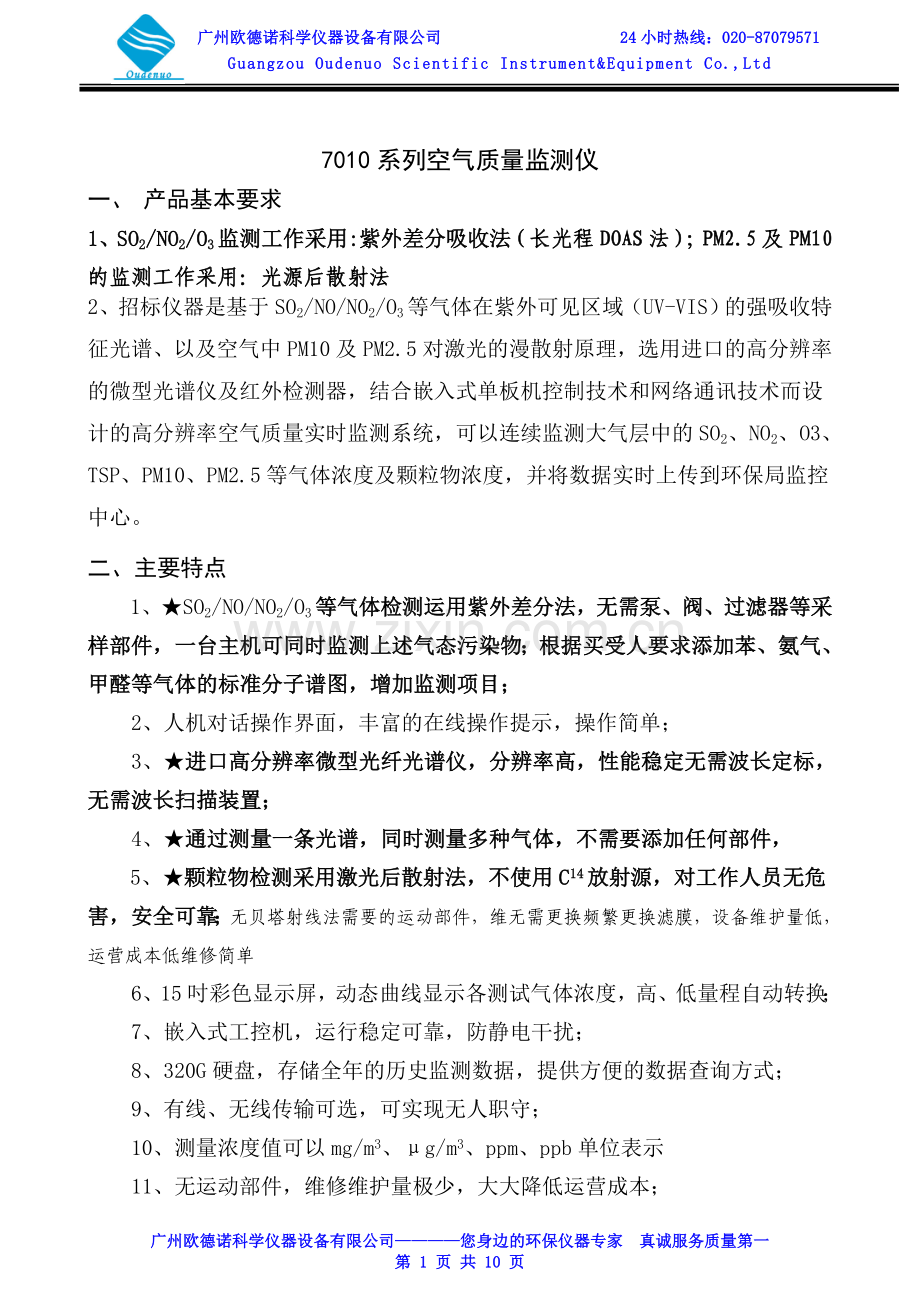

雷博7010系列空气质量自动监测系统.doc

广州欧德诺科学仪器设备有限公司 24小时热线：020-87079571Guangzou Oudenuo Scientific Instrument&Equipment Co.,Ltd7010系列空气质量监测仪一、 产品基本要求1、SO2/NO2/O3监测工作采用:紫外差分吸收法（长光程DOAS法）；PM2.5及PM10的监测工作采用：光源后散射法2、招标仪器是基于SO2/NO/NO2/O3等气体在紫外可见区域（UV-VIS）的强吸收特征光谱、以及空气中PM10及PM2.5对激光的漫散射原理，选用进口的高分辨率的微型光谱仪及红外检测器，结合嵌入式单板机控制技术和网络通讯技术而设计的高分辨率空气质量实时监测系统，可以连续监测大气层中的SO2、NO2、O3、TSP、PM10、PM2.5等气体浓度及颗粒物浓度，并将数据实时上传到环保局监控中心。二、主要特点1、SO2/NO/NO2/O3等气体检测运用紫外差分法，无需泵、阀、过滤器等采样部件，一台主机可同时监测上述气态污染物；根据买受人要求添加苯、氨气、甲醛等气体的标准分子谱图，增加监测项目； 2、人机对话操作界面，丰富的在线操作提示，操作简单；3、进口高分辨率微型光纤光谱仪，分辨率高，性能稳定无需波长定标，无需波长扫描装置；4、通过测量一条光谱，同时测量多种气体，不需要添加任何部件，5、颗粒物检测采用激光后散射法，不使用C14放射源，对工作人员无危害，安全可靠；无贝塔射线法需要的运动部件，维无需更换频繁更换滤膜，设备维护量低，运营成本低维修简单 6、15吋彩色显示屏，动态曲线显示各测试气体浓度，高、低量程自动转换；7、嵌入式工控机，运行稳定可靠，防静电干扰；8、320G硬盘，存储全年的历史监测数据，提供方便的数据查询方式；9、有线、无线传输可选，可实现无人职守；10、测量浓度值可以mg/m3、g/m3、ppm、ppb单位表示11、无运动部件，维修维护量极少，大大降低运营成本；12、中文界面，window XPE操作系统，具有RS232数字输出和模拟输出；13、连续波长计算SO2、NO2、O3等气体浓度，空气中水分、粉尘对测量结果无影响，高信噪比、高分辨率的光谱仪使测定结果达1ppb级，部分气体可达100ppt14、采用差分技术对测量结果进行修正，消除光源衰减对测量结果的影响；15、采用质量流量计测量流量，消除温度、压力对测量结果的影响；16、过程记录可存储和显示近期有效的校准、停电等信息； 具有故障诊断功能；17、PM10、PM2.5检测仪：在仪器在记录到错误信息时，异常数据带有标志并能够自动剔除；单板机控制，具有自诊断及设定功能，自动校准，自动零点及跨度调整功能；可对校准钟的频率进行手动调整18、具有自动校准和手动校准功能； 具有来电自动启动功能；19、内置进口高品质采样泵； 三、主机要求1工作温度5-40 oC2存贮温度-20-40 oC3工作湿度15%-85%RH4线 性2%F.S5响应时间30s6氙灯工作寿命109脉冲=三年7电源 AC22022V，50Hz8数字输出RS2329主机外形尺寸600600200010总重量90Kg名 称数量单位空气质量自动监测系统空气质量监测仪主机1套紫外差分吸收分析系统1套SO2检测系统1项NO2检测系统1项O3检测系统1项PM10 PM2.5检测系统1套气象五参数1套数据处理系统1套服务器终端设备（DELL）1套中心站站房建设及子站站房建设（含板房建设、供电，空调，防雷装置）1套四.技术指标要求4.1、空气质量监测仪SO2/NO2/O3技术指标：1、测量范围： 1-10000ppb（高低量程可设，量程自动切换）2、最低检测限： 1ppb3、零点漂移： 1ppb/24h，1ppb/7day4、跨度漂移： 0.1F.S/24h，0.1%F.S/7day5、零点噪声： 0.5ppb6、线性度： 1F.S7、重复性：1F.S8、响应时间： T9560S9、电源： AC22022V，50Hz10、模拟输出： 4-20mA，0-5V11、数字输出： RS23212、紫外发射系统外形尺寸： 300600mm13、紫外接收系统外形尺寸：3001200mm 14、光学系统总重量65kg15、适用温度： -20504.2 空气质量监测仪PM10、PM2.5颗粒物检测仪技术指标要求 ：1、测量范围： 0-10mg/m32、显示分度值： 0.001mg/m33、最低检测限： 0.001mg/m3（1h）4、校准方法： 校准膜，重现性不大于25、工作方式： 实时测量6、模拟输出： 4-20mA、0-5V（可选）7、数字输出： RS232（双向）8、适用温度： -20454.3 气象系统：4.3.1、指标要求：序号名称投标产品指标或性能1气压800 hPa -1100 hPa1 hPa2风向00-3600 303风速0-60 m/s 0.3m/s4温度-50 0C50 0C 0.5 0C /s5湿度0%RH -100%RH 3 %RH4.3.2 气象塔：用于固定气象传感器的气象杆或气象塔，其垂直高度应不小于5米，不锈钢管材料，能承受12级以上的风力。顶端安装风向风速传感器。大气压传感器和温湿度传感器安装于气象杆中部的圆形百叶通风罩内。4.4 数据采集系统：4.4.1 指标要求序号项 目技术指标备 注1CPU主频P 1.5G2硬盘120G3内存1G4操作系统WindowsXPE5模拟输入16路，0-5V6数字输出16路7数字输入8路8串行接口10个RS2329外形尺寸400 x 300 x 200 mm长宽高4.4.2 性能特点：1、 全自动采集和保存污染数据和气象数据；2、 历史数据存储格式可选；3、 自动校准控制；4、 有多路模拟量输入和数字量输入输出，用于连接各种监测仪器；5、 标准CRT显示器和标准键盘，操作方便；6、 WindowXPE操作系统，采集仪程序采用中文界面，菜单结构；7、 RS232接口，可通过无线方式和中心站通讯，实现数据传输和遥控监测；8、 子站报警系统主动上传中心站；9、 测量浓度值可以mg/m3、g/m3、ppm、ppb单位表示；10、 数据采集仪可储存1年以上小时平均值，同时保存相应时间发生的有关校准、停电等事件记录；11、 数据采集仪可生成校零、校标和多点校准的数据报告；12、 数据采集仪可对每个非正常监测数据（如校准数据、异常数据等）作标志；13、 数据采集仪能够手动或自动对监测仪进行对时操作；14、 数据采集仪显示的监测数据对应的监测时间与监测仪显示的时间一致；4.4.3 配套性：调制解调器、17英寸彩色显示器、小标准键盘、无线鼠标。五、站房建设及现场安装调试5.1 现场服务人员必须具备下列条件： 遵守法纪，遵守现场的各项规章和制度； 有较强的责任感和事业心，按时到位； 了解合同设备的设计，熟悉构造，有相同或相近机组的现场工作经验，能够正确地进行现场指导； 身体健康，适应现场工作的条件。5.2 现场服务人员要求： 现场服务人员的任务主要是设备质量问题的处理、指导调试、参加试运行和性能验收试验。 在安装和调试前，技术服务人员应向买方讲解和示范将要进行的程序和方法。对重要工序，技术服务人员要对施工情况进行确认和签证，否则买方不能进行下一道工序。经确认和签证的工序如因技术服务人员指导错误而发生的问题，负全部责任。 投标方现场服务人员应有权全权处理现场出现的一切技术和商务问题。如现场发生质量问题，投标方服务人员要在买方规定的时间内处理解决。如投标方委托买方进行处理，投标方现场服务人员要出委托书并承担相应的经济责任。 投标方对其现场服务人员的一切行为负全部责任。 投标方现场服务人员的正常来去和更换事先与买方协商。5.3 安装初步安排投标方现场服务人员的职责主要包括设备的催交，货物的开箱检验、设备质量问题的处理、负责安装和调试，参加试运和性能验收试验。在设备安装和调试前，投标方技术人员向采购方进行技术交底，讲解和示范将要进行的程序和方法，对重要工序经采购方根据安装调试情况进行确认和签字。现场安装后进行安装测试：2小时，启动测试：1小时，性能测试：24小时。并遵守相关调试安排。5.4 设备现场调试验收在完成系统安装后，投标方安排专人负责开展启动调试工作。在调试阶段，系统能完成各种日常校正、测试、一般资料的收集。结合规定的要求进行调试，以保证系统的正常运行。检测期间不一定紧接在调试期间之后。六、站房建设6.1 中心站站房在本系统中，中心站通过有线通讯设备采集个子站的监测结果，按要求对采集的监测结果进行统计处理，形成各种统计分析报告、报表及统计图形，并将其通过有线通讯设备传送到相关环保主管部门。对中心站的站房建设有如下具体要求：6.1.1 站房要求：1) 中心站站房应按计算机房的要求进行建设，建议机房使用面积不少于15m2，以便能保证日常工作的正常开展。2) 门与机房之间应有缓冲间，以便保持温度和湿度的恒定及防止灰尘进入机房。3) 机房应安装空调机和除湿设备，寒冷的地方还应加装暖气设备，使机房温度能控制在035,相对湿度控制在80%以下。6.1.2配电要求：1) 机房采用220V、30A供电，要求电源电压波动不能超过220V10%。机房供电系统应配有电源过压、过载和漏电保护装置，机房应有良好的接地线，且接地电阻4, 接地引入线建议采用40 mm宽X4mm厚或50mmX5mm的镀锌扁钢。接地引入线应做绝缘防腐处理。 距离建筑物防雷系统的接地体不应小于10m。距离工频低压交流供电系统的接地体不宜小于10m。和所有导电体结构之间要充分绝缘。2) 为避免突然停电造成计算机数据丢失，应按计算机设备使用要求配备UPS后备电源。3) 为保证中心站与子站之间通讯畅通，应配备专用通讯线路，6.2 子站站房每个固定监测子站代表了一定的空间监测范围，负责对选定的监测项目进行采样和分析，分析的结果按要求的格式存储在子站计算机中供中心站调用。子站站房分固定站房与活动站房。对子站的站房建设有如下具体要求：6.2.1 监测点站房要求1) 子站站房的使用面积不少于10 m2，宽度和长度均不能小于3米，站房室内地面到天花板高度 在2.32.6之间。2) 站房为无窗或双层密封窗结构，墙体应有良好的保温性能。门与仪器房之间可设有缓冲间，用于开门时保持温度和湿度的恒定及防止灰尘进入站房。3) 站房地板推荐使用木制地板，如无条件，应采用绝缘胶皮，且地板与地面间应有15厘米的防水、防潮、保温层。4) 站房除采取防雨、防虫、防尘和防渗漏措施外，还应采取防雷电、防电磁干扰的措施。要求气象杆、塔和站房安装可靠的避雷措施，并且要有良好的接地线路，且接地电阻4。5) 站房内应安装空调机和除湿设备，寒冷的地方还应加装暖气设备，使站房温度能控制在035,相对湿度控制在80%以下。6.2.2 配电要求1）为了防止电噪声的相互干扰，站房采用3040A三相四线供电分相使用，电源连接入室处应分别装有三个单相15A空气开关作为三相电源的总开关，并安装电源过压、过载和漏电自动保护装置。三相电源分配如下：l 相配接3KW稳压电源，稳压电源输出接2个5芯220V/10A电源插座，备仪器使用。l 相配接3KW稳压电源，稳压电源输出接2个5芯220V/10A电源插座，备仪器使用。l 相用于空调、照明和排风扇等，空调机应采用空调专用电源插座，另外再接2个5芯220V/10A电源插座用于仪器安装施工及维修。以上所述，共需要5芯220V/10A电源插座6个，空调专用电源插座1个。2）站房内供仪器及空调使用的线路单股截面积不得小于4平方，且所有室内走线采用PVC材料护线槽保护。3）子站应依照电工规范中的要求制作一保护地线，用于机柜、仪器外壳的接地保护，且接地电阻4。地线连接在电源盒内，需保证每台仪器和空调都能良好接地。4）子站采用柔和的荧光灯.子站照明灯具位置应在仪器柜的前后分别安装一盏，以保证工作人员操作及维修时有足够的亮度，照明灯开关位置应在站房进门使用方便处。另配有应急照明。6.2.3 其它相关要求：1）站房内安装的冷暖式空调机的要求：l 位置要求：必须安置在仪器柜的一旁，勿使空调正对着仪器吹送。l 功能要求：应具有来电自启动功能，即当子站发生停电并恢复供电后，空调能够自动启动工作，并按停电前所设定的温度等工作状态运转，使站房温度能控制在255。相对湿度控制在80%以下，空调的室外机要进行防雨、防盗处理。2）站房装有报警式防盗门，配备防盗、自动灭火装置(3 kg重的灭火器)3）子站站房应装有排气风扇。排风口在仪器上方，直径为250300mm，风口处外面应有风扇罩，防止鸟在风口处筑巢及下雨时雨水进来。墙上开孔应该有一定的坡度，室内高室外低防止雨水流进来。4）子站应至少安装一个可供专用于数据传输的直拨电话线及插座。5）周围无强大的电磁波干扰和震动，避开腐蚀性气体，做好防尘防震防雷电处理。6）子站内应有电脑桌一个。7）仪器放置位置要求仪器的前后左右都有至少1m空间便于以后的操作和维护等工作。6.2.4 站房开孔1）房顶上按尺寸开直径60mm、90mm的通孔各1个，如安装气象仪器还需开1个直径45mm的通孔。2）仪器柜侧面墙壁打直径40mm的通孔，用于排废气。3）房顶开孔后，预埋公司配备的直径90mm和直径60mm的钢管，并做好防水后在管四周砌长度为370mm、宽度为370mm、高度与预埋管平齐的水泥平台。4）如安装气象仪器需在站房顶部直径45mm开孔处预埋PVC管后，以开孔为中心浇铸一长度为500mm、宽度为500mm、高度为300mm的水泥平台。七、避雷系统7.1 防雷系统要求防雷方法：采用外部防雷，即采用避雷针（或避雷带、避雷网）、引下线和接地系统构成外部防雷系统和内部防雷相结合的方式。外部防雷最合理的方法是利用原有建筑的基础钢筋做地极，由避雷网（带），避雷针或混合组成的接闪器，立柱基础的钢筋网与钢屋架，屋面板钢筋等构成一个整体，避雷网通过全部立柱基础的钢筋作为接地体，将强大的雷电流入大地。内部防雷要求进入站房内的电源线、信号线应通过防雷、防过压处理，设备外壳、金属门、窗、管道、静电地板等应进行等电位处理。7.2 接地系统根据GB50174-93标准要求，电子计算机机房接地装置应满足下列接地要求：交流工作接地，接地电阻不大于4欧姆；安全保护接地，接地电阻不大于4欧姆；直流工作接地，接地电阻应按计算机系统具体要求确定（暂定为2欧姆）；防雷接地，接地应按现行国标50057执行。1、实行等电位连接的主体应为：设备所在建筑物的主要金属构件和进入建筑物的金属管道；供电线路含外露可导电部分；防雷装置；由电子设备构成的信息系统。2、实行等电位连接的连接体为金属连接导体和无法直接连接时而做瞬态等电位连接的电涌保护器(SPD)。3、机房内的电力电缆(线)、通信电缆(线)宜尽量采用屏蔽电缆。4、架空电力线由终端杆引下后应更换为屏蔽电缆，进入大楼前应水平直埋50m以上，埋地深度应大于0.6m，屏蔽层两端接地，非屏蔽电缆应穿镀锌铁管并水平直埋50m以上，铁管两端接地。5、交流工作接地、安全保护接地、直流工作接地、防雷接地等四种接地共用一组接地装置时，其接地电阻按其中最小值确定；若防雷接地单独设置接地装置时，其余三种接地共用一组接地装置，其接地电阻不大于其中最小值，并应采用ZPSPD 防地电位反击的等电位连接保护器。6、通信电缆以及地线的布放应尽量集中在建筑物的中部，尽量避免紧靠建筑物立柱或横梁并沿建筑物立柱或横梁布线较长的距离，线槽的设计尽可能位于距离建筑物立柱或横梁较远的位置。注意：若防雷接地单独设置接地装置时，其余三种接地(交流工作接地、安全保护接地、直流工作接地)宜共用一组接地装置，但是两种接地装置之间应有1020米的距离（否则应采取防止反击措施）。但没有足够的距离隔开时，建议采用共地系统。共用接地系统是将防雷地、工作交流地（N线）、静电地、屏敝地、直流地、绝缘地、安全保护地等做在一个接地装置上（通常是建筑物基础地），接地电阻值取其中的最低值。共地使电子设备无法受到地电位反击。联合接地的接地电阻按1欧姆计。若室内面积比较大，应该考虑安装均压环。在等电位原理的防雷理论中，地网只是一个总的电位基准点，并不是绝对的零电位点。73 接地施工要求：接地极和降阻剂：挖1米宽接地坑，深度以达到当地冻土深度以下（无冻土时以1.5米深为宜），将接地极置于坑中，在坑底垫平、浇水将坑底土壤湿润，同时，将降阻剂干粉倒于水中（水必须浇透）并搅拌均匀，然后将搅拌成糊状降阻剂均匀连续地浇灌在接地体周围，待降阻剂凝固后先将好的土壤覆盖接地体，然后再加填原土夯实，。室内接地：屏蔽接地-使用悬空接地。避雷器接地-直接接到避雷接地点。接地线缆中途不能有任何接地形式的连接。设备接地-采用单点接地。所有设备接地线最终以一点连接到等电位连接体上。或是就近连接到均压环上。广州欧德诺科学仪器设备有限公司您身边的环保仪器专家 真诚服务质量第一第 10 页 共 10 页
