桥墩破坏
桥墩震后可能会有弯曲裂缝和剪切裂缝。当裂缝只在表面，而且混凝土的剥落只在局部时，可视为轻度破坏；当大片混凝土剥落，且裂缝延伸至混凝土核心区（箍筋包围区），可视为中度破坏或严重破坏，此时结构需要进行临时支撑。我国旧桥桥墩的配筋情况无法保证结构具有足够的延性，因此中度破坏和严重破坏之间的界限并不明显。当裂缝为斜裂缝时（剪切裂纹），则可先视为严重破坏，等随后的深入调查再行确认。主筋的屈曲也同样视为严重破坏。墩顶需要检查墩与盖梁的节点处破坏情况；墩底需要检测土层的移位、液化、龟裂、不均匀沉降等震害现象，因为这些震害有可能是地基的移位，从而造成承台的破坏。

图1 无损

图2 轻度破坏（剪切破坏）

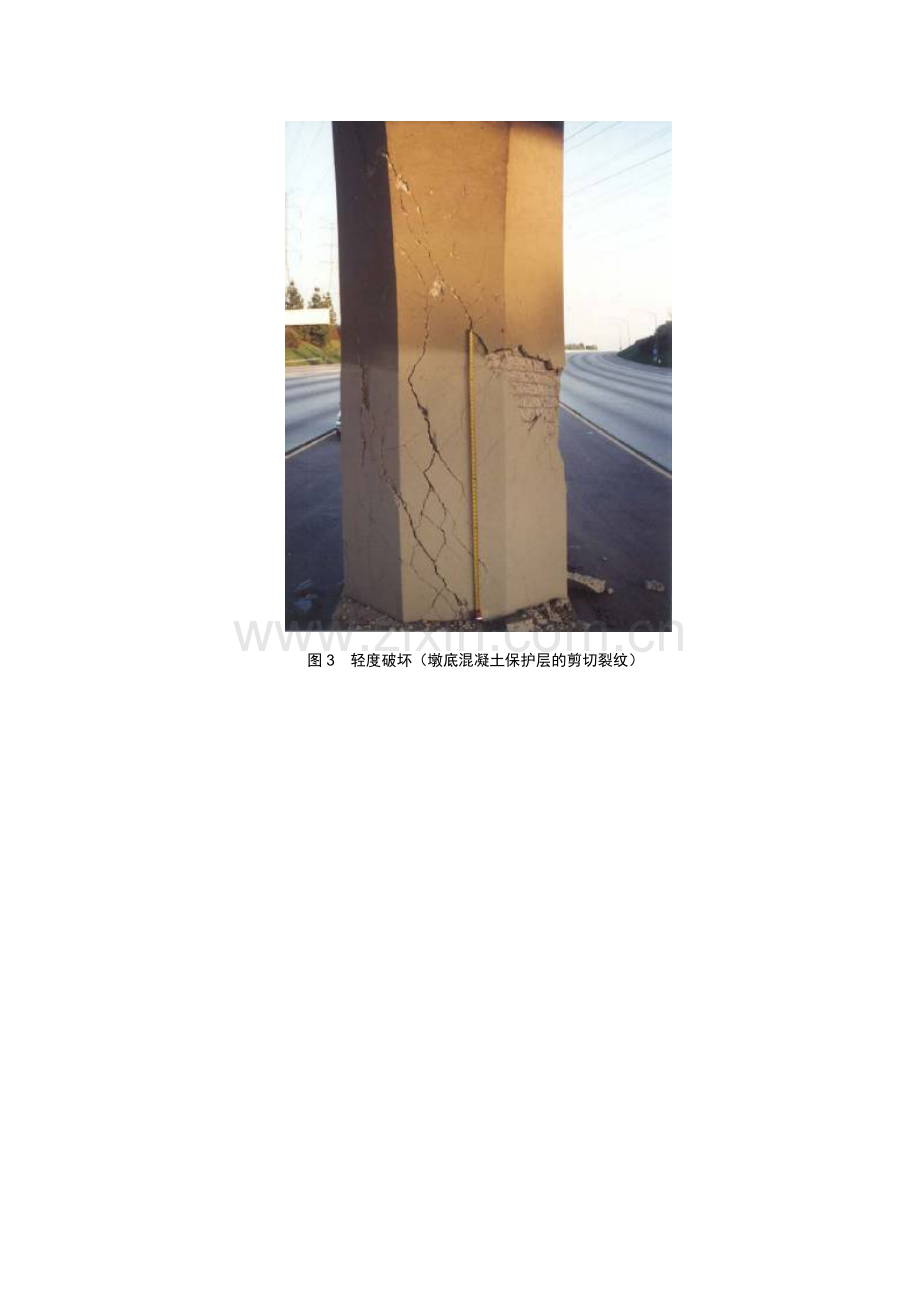

图3 轻度破坏（墩底混凝土保护层的剪切裂纹）

图4 轻度破坏（桥墩通长扭转/剪切裂缝）

图5 中度破坏（桥墩剪切破坏）

图6 严重破坏

图7 严重破坏（桥墩剪切破坏）

图8 完全失效

图9 完全失效

图1 完全失效（约束失效）
