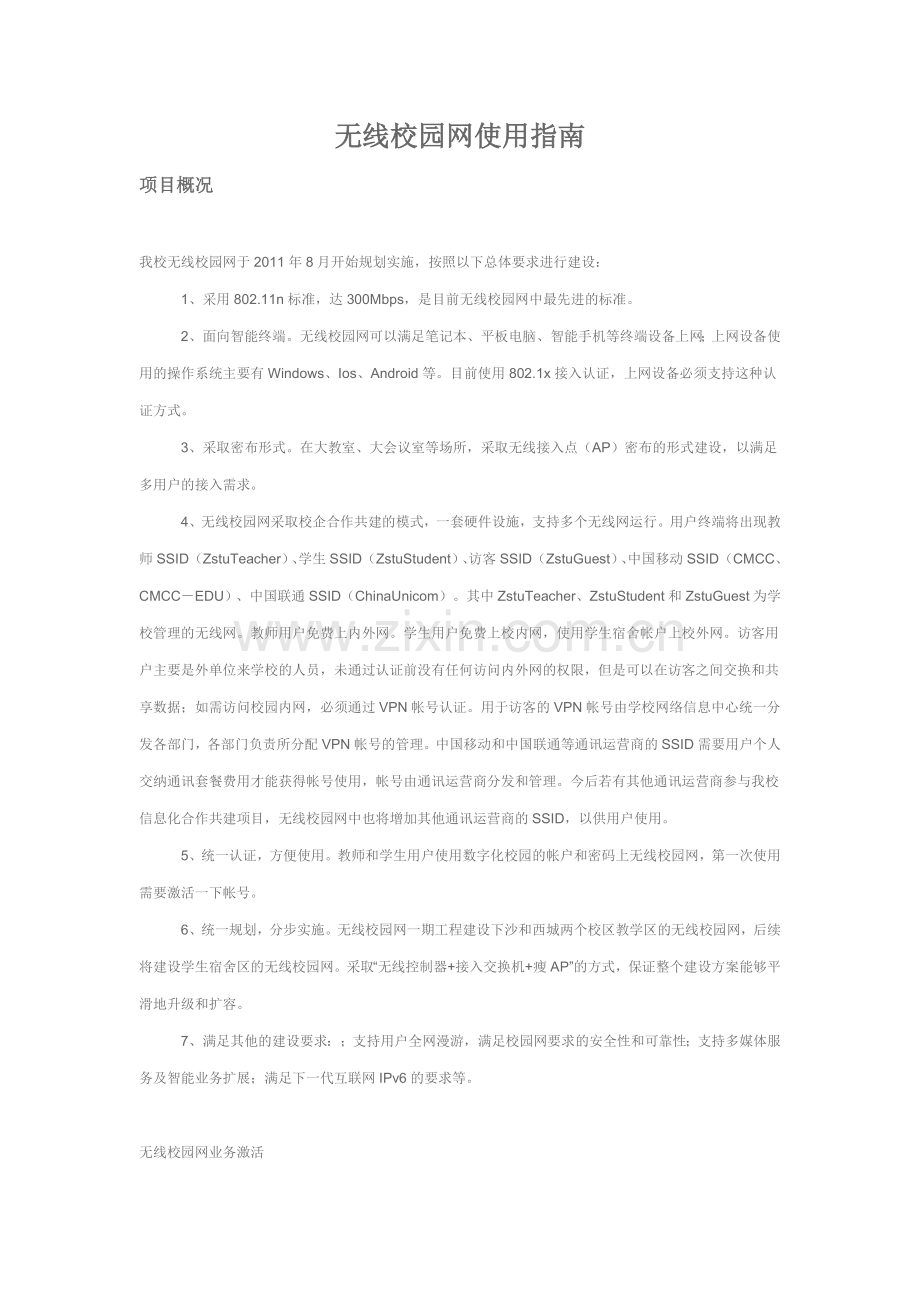

无线校园网使用指南
项目概况　　　　　　　　　　　 　　　　　

我校无线校园网于2011年8月开始规划实施，按照以下总体要求进行建设：
　　　1、采用802.11n标准，达300Mbps，是目前无线校园网中最先进的标准。
　　　2、面向智能终端。无线校园网可以满足笔记本、平板电脑、智能手机等终端设备上网；上网设备使用的操作系统主要有Windows、Ios、Android等。目前使用802.1x接入认证，上网设备必须支持这种认证方式。
　　　3、采取密布形式。在大教室、大会议室等场所，采取无线接入点（AP）密布的形式建设，以满足多用户的接入需求。
　　　4、无线校园网采取校企合作共建的模式，一套硬件设施，支持多个无线网运行。用户终端将出现教师SSID（ZstuTeacher）、学生SSID（ZstuStudent）、访客SSID（ZstuGuest）、中国移动SSID（CMCC、CMCC－EDU）、中国联通SSID（ChinaUnicom）。其中ZstuTeacher、ZstuStudent和ZstuGuest为学校管理的无线网。教师用户免费上内外网。学生用户免费上校内网，使用学生宿舍帐户上校外网。访客用户主要是外单位来学校的人员，未通过认证前没有任何访问内外网的权限，但是可以在访客之间交换和共享数据；如需访问校园内网，必须通过VPN帐号认证。用于访客的VPN帐号由学校网络信息中心统一分发各部门，各部门负责所分配VPN帐号的管理。中国移动和中国联通等通讯运营商的SSID需要用户个人交纳通讯套餐费用才能获得帐号使用，帐号由通讯运营商分发和管理。今后若有其他通讯运营商参与我校信息化合作共建项目，无线校园网中也将增加其他通讯运营商的SSID，以供用户使用。
　　　5、统一认证，方便使用。教师和学生用户使用数字化校园的帐户和密码上无线校园网，第一次使用需要激活一下帐号。
　　　6、统一规划，分步实施。无线校园网一期工程建设下沙和西城两个校区教学区的无线校园网，后续将建设学生宿舍区的无线校园网。采取“无线控制器+接入交换机+瘦AP”的方式，保证整个建设方案能够平滑地升级和扩容。
　　　7、满足其他的建设要求：；支持用户全网漫游，满足校园网要求的安全性和可靠性；支持多媒体服务及智能业务扩展；满足下一代互联网IPv6的要求等。

无线校园网业务激活　　　　　　　　　　　　

无线校园网业务需要激活帐户才能使用，激活业务只要做一次。

第一步、进入数字化校园【浙江理工大学信息门户】网站：

第二步、鼠标点击【个人服务中心】，在出现的【统一身份认证中心】页面输入您的数字化校园账号和密码，登录【个人信息门户】

第三步、在【个人信息门户】，鼠标点击【安全中心】

第四步、在出现的【用户安全中心】页面，选择【业务激活】选项

第五步、输入您当前正确的密码，鼠标点击【激活】，出现如下页面，无线校园网网业务激活成功，您可以用数字化校园账号上无线校园网业务了。

Windows 7 客户端配置向导
第一步、点击【开始】菜单→选择点击【控制面板】→选择点击【网络和Internet】→点击【网络和共享中心】：

第二步、在上图左侧菜单栏里面选择【管理无线网络】→点击【添加】→选择【手动创建网络配置文件】：

第三步、设置正确【网络名】（教师设置为ZstuTeacher,学生设置为ZstuStudent)→设置安全类型【WAP2-企业】→设置加密类型【AES】→点击【下一步】
                       以教师用户配置为例：

第四步、手动配置网络配置文件完成后，右键点击创建的【ZstuTeacher】网络→点击【属性】：

第五步、选择【安全】→选择网络身份验证方法【受保护的EAP(PEAP)】→点击【设置】→不选中【验证服务器证书】→选择身份验证方法【安全密码(EAP-MSCHAP v2)】：

第六步、选择身份验证方法【配置】→不选中【自动使用Windows登录名和密码(以及域，如果有的话)】→点击【确定】：

第七步、依次确定完成上述无线网络设置以后→关闭网络设置页面→在桌面右下角点击【隐藏文件图标】→点击【未识别的网络】：

第八步、鼠标点击选中无线网络【ZstuTeacher】→弹出网络身份验证界面→输入正确的用户名和密码→点击【确定】。学生用户设置同上，无线网络连接选择ZstuStudent：

Windows XP 客户端配置向导
第一步、鼠标右键单击【网络邻居】→左键点击【属性】→进入【网络连接】

第二步、鼠标右键点击【无线网络连接】→左键点击【属性】→进入【无线网络连接属性】

第三步、无线网络属性菜单栏选择【验证】→选择EAP类型为【受保护的EAP（PEAP）】

第四步、点击EAP类型的【属性】→不选中【验证服务器证书】→在【选择身份验证方法】中选中【安全密码(EAP-MSCHAP v2)】→鼠标点击配置→不选中【自动使用Windows登录名和密码(以及域，如果有的话)】

第五步、在桌面右下角点击【无线网络图标】→打开【无线网络连接】→点击【查看可用无线网络】→在可选网络中选择【教师专用（ZstuTeacher)】。学生用户连接认证选择对应的连接信号（ZstuStudent)，其他步骤同上。

第六步、要输入用户名和密码，登录域不需要输入，然后点击确定：

通过上述步骤设置，用户就可以上无线校园网了。

MAC系统客户端配置向导　
第一步、点击电脑桌面【无线网络Wi-Fi连接】→选择连接网络【ZstuTeacher】（学生选择的网络为【ZstuStudent】）：

第二步、教师用户关联上ZstuTeacher信号后会弹出【WAP2企业级凭证】，输入正确的帐号密码，点击【加入】：

第三步、点击【显示证书】→弹出更改【更改证书信任设置】界面→输入【电脑登录用户名和密码】，允许该操作→安装【更新设置】：

通过上述步骤设置，用户就可以上无线校园网了。

iPhone客户端配置向导　　　　　　　　　　　

第一步、打开iphone手机桌面→选择【设置】：

                    第二步、选择打开【Wi-Fi】：

                    第三步、在Wi-Fi网络中【选取网络】（教师用户选择ZstuTeacher、学生选择ZstuStudent）：

                    第四步、输入正确的【帐号和密码】→点击【jion】：

                    第五步、输入帐号密码认证后会弹出证书信息→点击【接受】即完成连接成功：

通过上述步骤设置，用户就可以上无线校园网了。

iPad客户端配置向导　　　　　　　　　　　　
                                                            第一步、打开ipad桌面选项→选择【设置】：

                    第二步、在Wi-Fi网络中【选取网络】（教师用户选择ZstuTeacher、学生选择ZstuStudent）：

                    第三步、选择【ZstuTeacher】→输入正确的【帐号和密码】→点击【确定】：

                    第四步、输入帐号密码认证后会弹出证书信息→点击【接受】即完成连接成功：

                    通过上述步骤设置，用户就可以上无线校园网了。

Android客户端配置向导 　　　　　　　　　　
                                                              第一步、打开android【菜单】：

                      →选择【设置】：

                    第二步、选择【无线和网络】，选中【WLAN】：

                      点击【WLAN设置】：

                    第三步、选择【ZstuTeacher】→【EAP方式】选择【PEAP】,【阶段2身份验证】选择【MSCHAPV2】，【身份】输入账号，【无线密码】输入密码，其他默认配置（教师用户选择ZstuTeacher、学生选择ZstuStudent）：

                    第四步、输入正确的账号和密码后，→点击【连接】即完成连接成功：

通过上述步骤设置，用户就可以上无线校园网了。

配置无线网常见故障小贴士　　　　　　　　　

在无线网络的配置检查中，发现用户常因以下配置错误而无法登陆无线网：

1. 没有打开无线网卡的硬件开关
                        笔记本内置的无线网卡，一般在面板上有与Fn功能键配合使用的开关，或者是在侧面的物理扳动开关。这个开关是为了方便笔记本节电，默认一般是关闭的，使用无线网络时需要打开该开关。一般会有指示灯提示无线网卡的工作情况。
                        解决办法：找到并打开无线硬件开关
2. 在有线网卡上选择了“共享”模式。
                        该模式会将无线网卡强制设定静态IP[192.168.0.1]，用户无法通过该IP登陆无线网络。
                        解决办法：取消网卡的共享，并设置无线网卡为自动获取IP。
3. 无线网卡指定了IP地址。
                        用户有时因误操作或某种需要，指定了无线网卡的IP地址，而校内的无线使用的是自动获得地址，因此用户会无法登陆网络。
                        解决办法：设置无线网卡为自动获取IP。

无线校园网业务需要激活帐户才能使用，激活业务只要做一次。
