控制柜使用说明书.doc

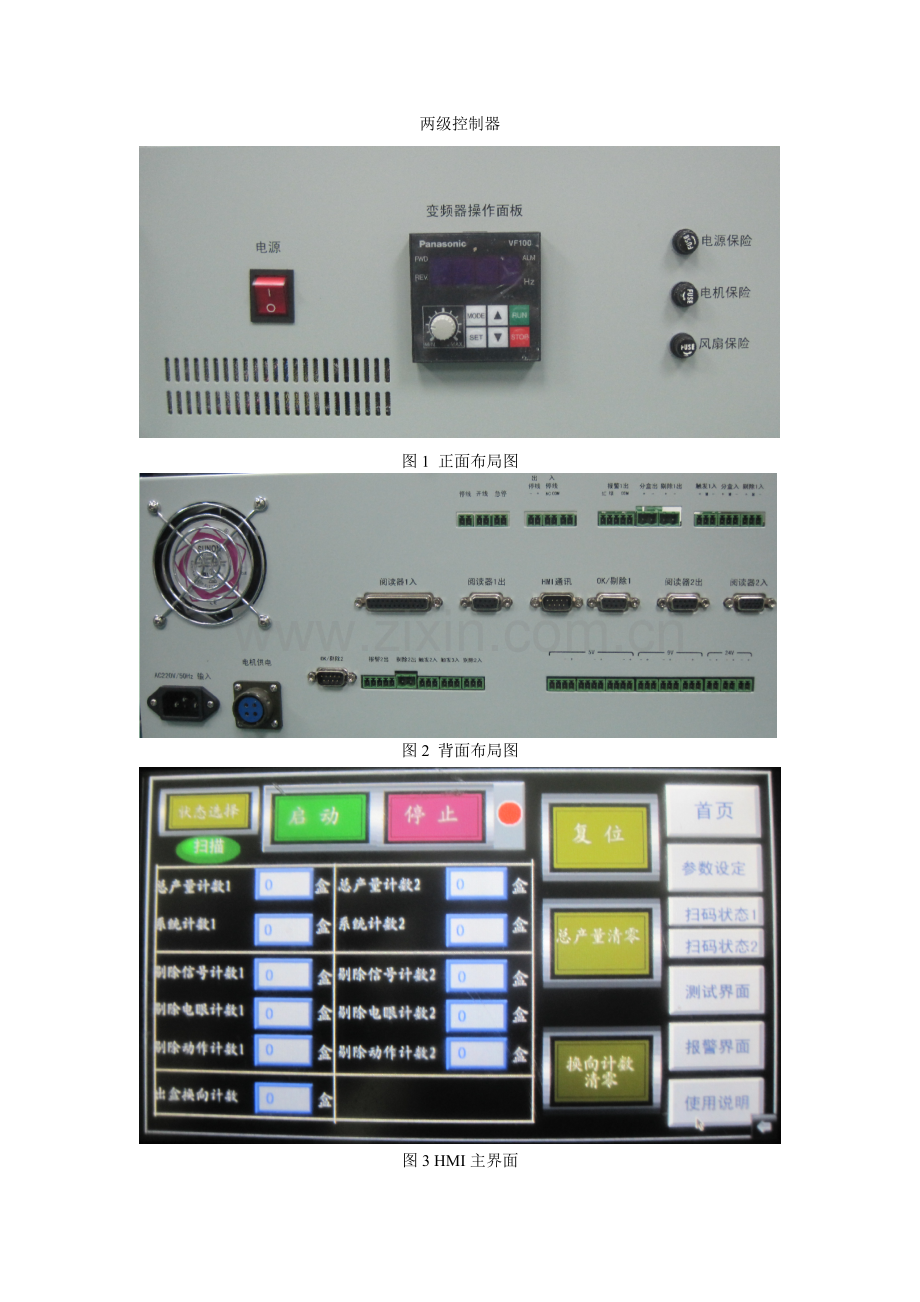

两级控制器

图1 正面布局图

图2 背面布局图

图3 HMI主界面

图4 HMI参数设置界面

图5 HMI测试界面

图6 HMI扫码状态界面

图7 报警界面
一、第1级控制的硬件连接
1、 首先将标准电源线连接到图2的位置，打开图1的按钮开关，船型按钮灯点亮，并图1的有显示。
2、 将停线(常开)、开线(常开)、急停(常闭)按钮连接到图2的位置。
3、 将打包机的报警信号通过一个24VDC电源连接到图2的位置，“+”接电源的正，“-”接电源的负；将图2的作为输出给分装机的报警信号，可以连接到分装机的PLC或直接控制分装机的供电。
4、 将报警灯1（此报警灯的类型只能是给报警红、绿灯直接供电，供电为24VDC）连接到图2的位置，“红”接红色报警灯的正端，“绿”接绿色报警灯的正端，“COM”接报警灯的负端。
5、 将分盒电磁阀连接到图2的位置，“+”连接电磁阀正端，“-”连接电磁阀负端。
6、 将剔除1电磁阀连接到图2的位置，“+”连接电磁阀正端，“-”连接电磁阀负端。
7、 将触发1光电开关连接到图2的位置，“+”连接光电开关正端（一般为棕色），“-”连接光电开关负端（一般为蓝色），“M”连接光电开关信号端（一般为黑色）。
8、 将分盒光电开关连接到图2的位置，“+”连接光电开关正端（一般为棕色），“-”连接光电开关负端（一般为蓝色），“M”连接光电开关信号端（一般为黑色）。
9、 将剔除1光电开关连接到图2的位置，“+”连接光电开关正端（一般为棕色），“-”连接光电开关负端（一般为蓝色），“M”连接光电开关信号端（一般为黑色）。
10、将扫描器1（DS2100N）的连接线连接到图2的位置，将扫描器1与上位机的连接线连接到图2的位置。
11、将HMI的连接线连接到图2的位置。
12、将扫描器1的OK/剔除信号与上位机的连接线连接到图2的位置。
13、5V、9V、24V供电设备连接到图2的位置。
14、将配备的航插电缆一端连接到图2的位置，另一端连接电机，如下图所示：

二、第2级控制的硬件连接
1、将扫描器2（DM100）的连接线连接到图2的位置，将扫描器2与上位机的连接线连接到图2的位置。
2、将扫描器2的OK/剔除信号与上位机的连接线连接到图2的位置。
3、将报警灯2（此报警灯的类型只能是给报警红、绿灯直接供电，供电为24VDC）连接到图2的位置，“红”接红色报警灯的正端，“绿”接绿色报警灯的正端，“COM”接报警灯的负端。
4、将剔除2电磁阀连接到图2的位置，“+”连接电磁阀正端，“-”连接电磁阀负端。
5、将触发2光电开关连接到图2的位置，“+”连接光电开关正端（一般为棕色），“-”连接光电开关负端（一般为蓝色），“M”连接光电开关信号端（一般为黑色）。
6、将剔除2光电开关连接到图2的位置，“+”连接光电开关正端（一般为棕色），“-”连接光电开关负端（一般为蓝色），“M”连接光电开关信号端（一般为黑色）。

三、控制测试
1、按下开线按钮，线体开始运行；按下停线按钮，线体停止运行。
2、拍下急停按钮，线体停止运行；拔起急停按钮，线体开始运行。
3、在线体正常运行状态，绿色报警指示灯亮；在停线状态（剔除电眼计数＞系统计数；剔除电眼计数＞总产量计数；堵料；连盒）红色报警指示灯亮。
4、在如图3的这种状态下，光电开关起作用；否则光电开关不起作用。
5、按一下图3的按钮，线体开始运行，并图3的指示灯变成绿色；按一下图3的按钮，并指示灯变成红色，线体停止运行。
6、按一下图3的按钮，则图3中所显示数值被清零。
7、按一下图3的按钮，则图3中所显示数值被清零。
8、按一下图3的按钮，则图3中所显示数值被清零。
9、图3中各功能的含义：
总产量计数：指工作的总产量
总产量清零：指重新累计工作总产量
系统计数：PC传输信号总计数
剔除信号计数：PC传输剔除信号计数
剔除动作计数：执行剔除动作计数
出盒换向计数：出盒分道的光电计数
换向计数清零：重新分道的计数清零
10、按一下图3的按钮，则进入图4界面，根据工艺要求设置工艺参数。
图4中各功能的含义：
电机速度设定：传送带电机调速
延时剔除：指光电检测到盒子后，到剔除气缸开始动作的时间
剔除时间：指剔除气缸推出和收回的动作时间
分盒气缸动作周期设定：分盒气缸工作的周期时间
分装数量设定：指分道后要求数量的设定
堵料延时设定：指堵料时间的设定
11、按一下图3的按钮，则进入图5界面。
图5中各功能的含义：
剔除试动作：点击可以调试剔除气缸的动作
分盒试动作：点击可以调试分盒气缸的动作
报警试动作：点击可以调试报警气缸的动作
12、按一下图3的按钮，则进入图6界面。
界面含义：显示从剔除光电位置前10个盒子状态，“正常”为扫码正确；“错误”为扫码有误
13、按一下图3的按钮，则进入图7界面。
界面含义：显示实时报警信息

四、变频器设定
型号VF100
P003：4
P005：FF
P008：100
P087：1
P089：100
五、IO点定义
两级：
I
上位机给剔除信号1入：I0.0
触发扫描电眼2入: I0.1
开线按钮入： I0.2
剔除电眼1入： I0.3
上位机给OK信号1入： I0.4
停线按钮入： I0.5
分盒电眼入： I0.6
入停线输入： I0.7
上位机给OK信号2入： I1.0
触发扫描电眼1入： I1.1
剔除电眼2入： I1.3
上位机给剔除信号2入：I1.4
O
PWM输出： Q0.1
剔除动作1输出：Q0.2
分盒动作输出： Q0.3
变频器使能： Q0.4
报警1输出： Q0.5
剔除动作2输出：Q1.6
报警2输出： Q1.7

一级：
I
上位机给剔除信号入：I0.0
触发扫描电眼入: I0.1
开线按钮入： I0.2
剔除电眼入： I0.3
上位机给OK信号入： I0.4
停线按钮入： I0.5
分盒电眼入： I0.6
入停线输入： I0.7
O
PWM输出： Q0.1
剔除动作输出： Q0.2
分盒动作输出： Q0.3
变频器使能： Q0.4
报警输出： Q0.5
