同步带规格和分类.doc

一、橡胶同步带
梯型齿橡胶同步带的规格型号
MXL XL L H XH XXH T2.5 T5 T10 T20 AT5 AT10 AT20
梯形齿同步带参数的含义
如：
1） 120XL037  表示
     节线长：12*25.4=304.8mm
     齿形参数型号：XL
     宽度： 0.37*25.4=9.4mm
2）T10 X 1250 X30
     节线长：1250mm
     齿形参数型号：T10
     宽度：30mm

圆弧齿同步带规格的型号
HTD 2M 3M 5M 8M 14M 20M
STS/STPD S2M S3M S4.5 S5M S8M S14M
RPP/HPPD  RPP2M RPP3M RPP5M RPP8M RPP14M
圆弧齿同步带参数的含义
例如：
HTD 1040-8M-30 表示
  节线长：1040 mm
  齿形参数型号：HTD 8M
  宽度： 30mm

二、双面齿同步带
DA 型双面齿同步带规格的型号
D-AXL D-L DA-H DA-T5 DA-T10 DA-T20 DA-3M DA-5M DA-8M DA-14M DA-S8M
DA型双面齿同步带参数的含义
例如：
DA 2000 X T10-40 表示

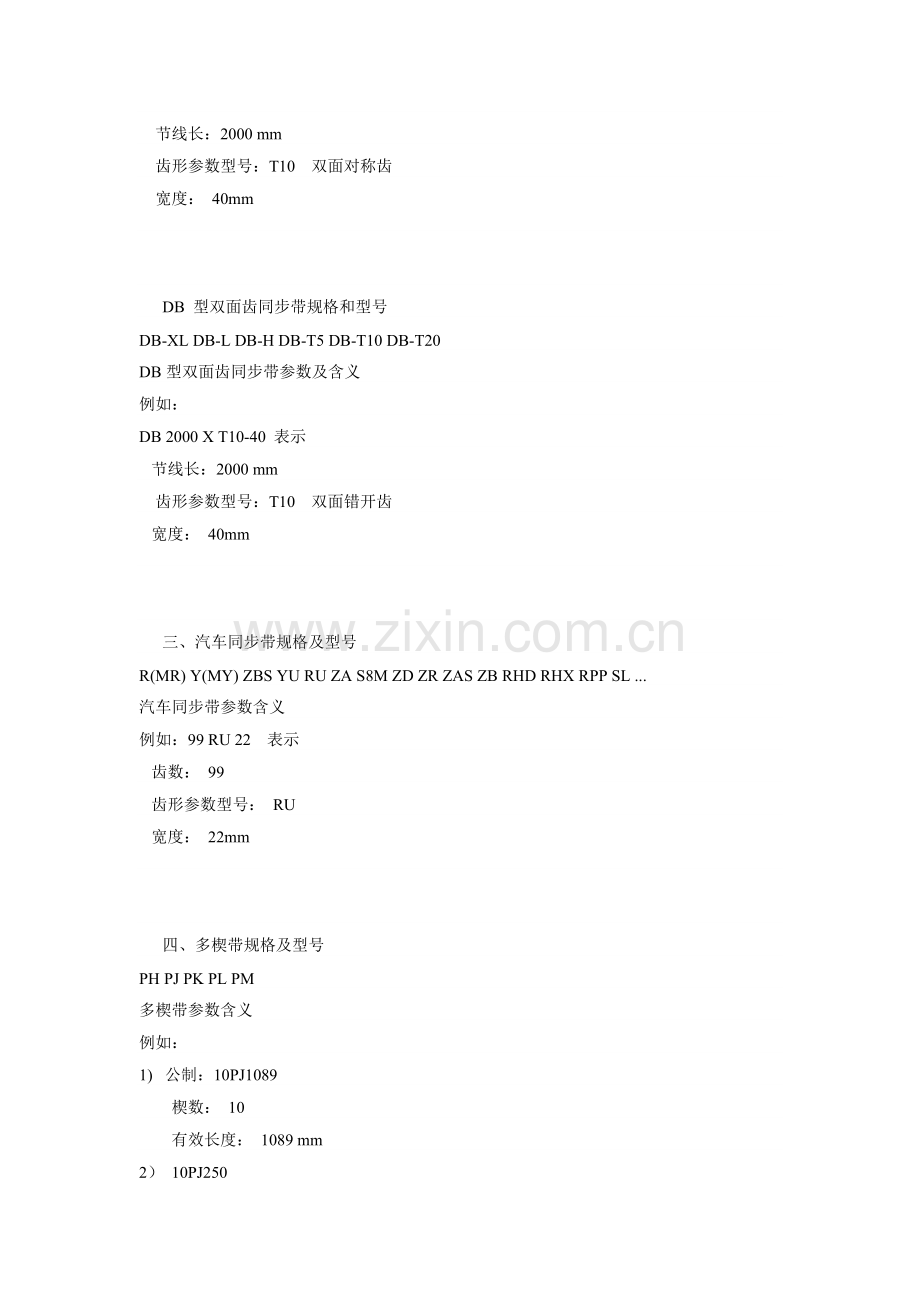

   节线长：2000 mm
   齿形参数型号：T10   双面对称齿
   宽度： 40mm

DB 型双面齿同步带规格和型号
DB-XL DB-L DB-H DB-T5 DB-T10 DB-T20
DB型双面齿同步带参数及含义
例如：
DB 2000 X T10-40 表示
   节线长：2000 mm
   齿形参数型号：T10   双面错开齿
   宽度： 40mm

三、汽车同步带规格及型号
R(MR) Y(MY) ZBS YU RU ZA S8M ZD ZR ZAS ZB RHD RHX RPP SL ...
汽车同步带参数含义
例如：99 RU 22   表示
  齿数： 99
  齿形参数型号： RU
  宽度：  22mm

四、多楔带规格及型号
PH PJ PK PL PM
多楔带参数含义
例如：
1)  公制：10PJ1089
       楔数： 10
       有效长度： 1089 mm
2）  10PJ250
       楔数： 10
       有效长度： 25*25.4=635mm

五、切割V带
普通V带 规格及型号
Y Z A B C D E
普通V带参数含义：
例如：
1)  A 35         表示  型号：A   长度：35*25.4=889mm
2)  13 X 1000 表示  宽度：13  长度：1000mm

窄V带规格及型号
SPZ SPA SPB SPC XPZ XPA XPB XPC 3V(9N) 5V(15N) 8V(25N)
窄V带参数含义:
例如：
1) SPZ 40     表示  型号： SPZ  长度： 40*25.4=1016mm
2) SP 1016   表示  型号： SPZ  长度： 40*25.4=1016mm

六、聚氨酯同步带规格及型号
MXL XL L H 2M S2M 3M S3M 5M 8M 14M T2.5 T5 AT5 T10 AT10
聚氨酯同步带参数含义
例如：
1） 120XL037  表示
     节线长：12*25.4=304.8mm
     齿形参数型号：XL
     宽度： 0.37*25.4=9.4mm
2）T10 X 1250 X30
     节线长：1250mm
     齿形参数型号：T10
     宽度：30mm
3） HTD 1040-8M-30 表示
   节线长：1040 mm
  齿形参数型号：HTD 8M
  宽度： 30mm
