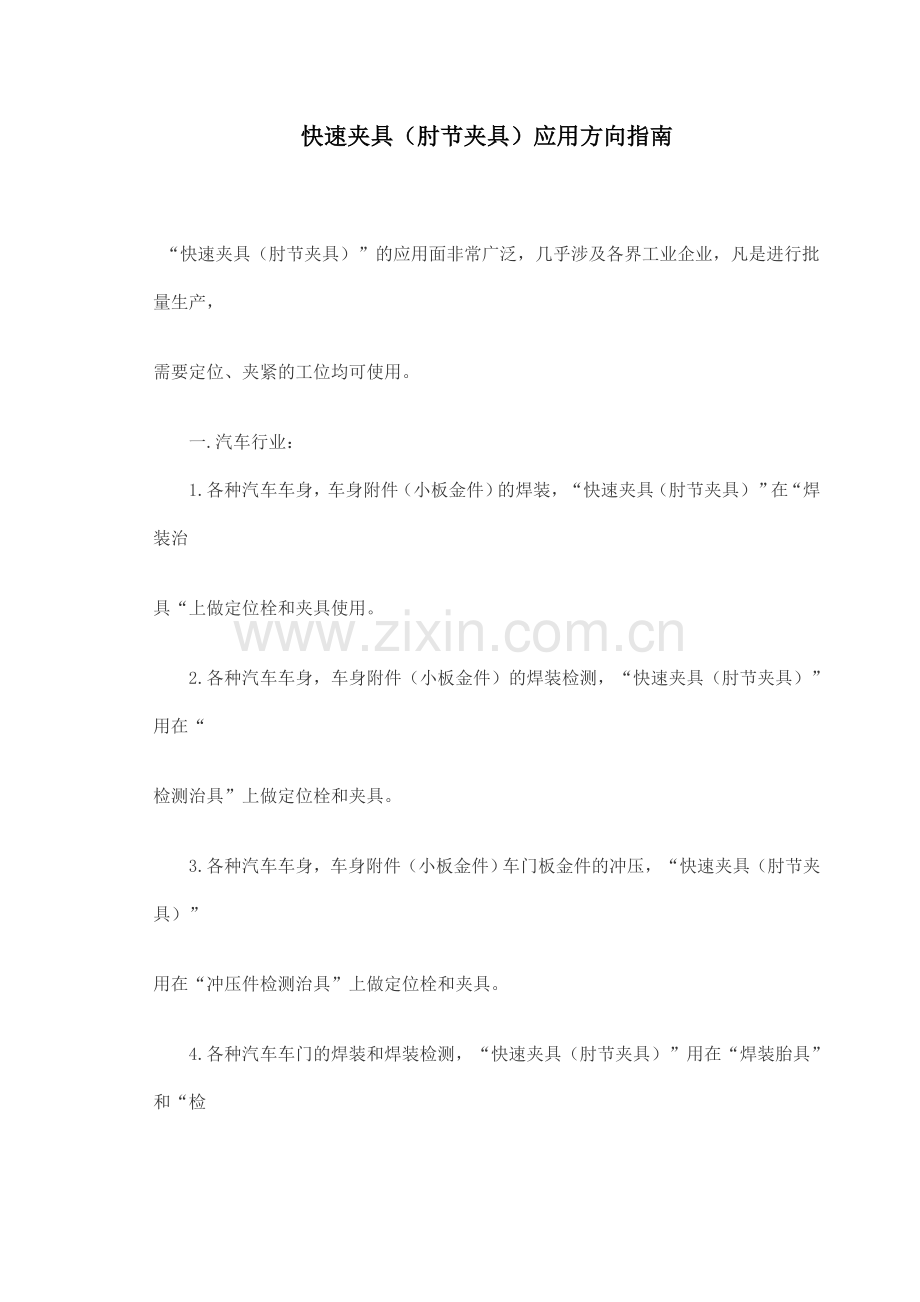

快速夹具（肘节夹具）应用方向指南

“快速夹具（肘节夹具）”的应用面非常广泛，几乎涉及各界工业企业，凡是进行批量生产，
需要定位、夹紧的工位均可使用。
　　一.汽车行业：
　　1.各种汽车车身，车身附件（小板金件）的焊装，“快速夹具（肘节夹具）”在“焊装治
具“上做定位栓和夹具使用。
　　2.各种汽车车身，车身附件（小板金件）的焊装检测，“快速夹具（肘节夹具）”用在“
检测治具”上做定位栓和夹具。
　　3.各种汽车车身，车身附件（小板金件）车门板金件的冲压，“快速夹具（肘节夹具）”
用在“冲压件检测治具”上做定位栓和夹具。

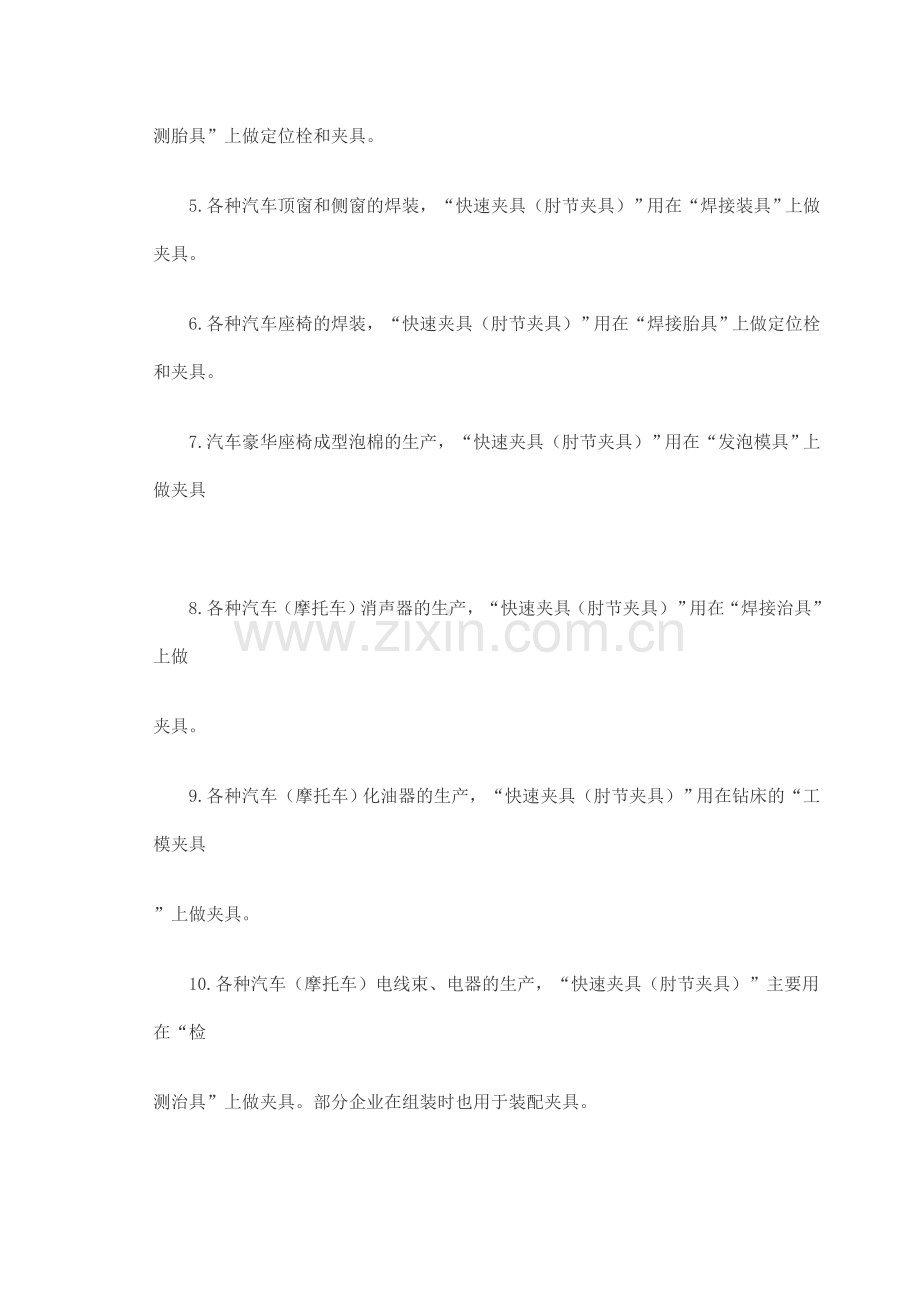

　　4.各种汽车车门的焊装和焊装检测，“快速夹具（肘节夹具）”用在“焊装胎具”和“检
测胎具”上做定位栓和夹具。
　　5.各种汽车顶窗和侧窗的焊装，“快速夹具（肘节夹具）”用在“焊接装具”上做夹具。
　　6.各种汽车座椅的焊装，“快速夹具（肘节夹具）”用在“焊接胎具”上做定位栓和夹具。
　　7.汽车豪华座椅成型泡棉的生产，“快速夹具（肘节夹具）”用在“发泡模具”上做夹具

　　8.各种汽车（摩托车）消声器的生产，“快速夹具（肘节夹具）”用在“焊接治具”上做
夹具。
　　9.各种汽车（摩托车）化油器的生产，“快速夹具（肘节夹具）”用在钻床的“工模夹具
”上做夹具。
　　10.各种汽车（摩托车）电线束、电器的生产，“快速夹具（肘节夹具）”主要用在“检
测治具”上做夹具。部分企业在组装时也用于装配夹具。
　　11.各种汽车方向盘的生产：

　　1)“快速夹具（肘节夹具）”在“焊装治具”上做夹具用
　　2)“快速夹具（肘节夹具）”在“发泡模具”上做堵头用。
　　12.各种汽车内饰件的生产：
　　1）仪表盘等（用PP、ABS材料）。“快速夹具（肘节夹具）”在“浇注成型模具”上做锁
紧夹具用；
　　2）仪表盘等(用PU材料) 。“快速夹具（肘节夹具）”在“发泡成型模具”上做锁紧夹具
用。
　　3）内饰件检测，“快速夹具（肘节夹具）”在“检测治具”上做定位和锁紧夹具。
　　4）衬（用皮革、毛料布类材料），用在压力机上固定上下模具做固定夹具用。
　　13.面包、吉普、轿车等小型车底盘的铆、焊，快速夹具（肘节夹具）在“铆、焊治具”
上做定位锁紧夹具用。
　　14.部分改装车车体的生产，快速夹具（肘节夹具）在车体组装焊接时用。主要应用型号
：挤压钳类和F型钳类。
　　15.中、小型汽车厂总装时，快速夹具（肘节夹具）用于局部点焊。主要应用型号：挤压
钳类。
　　16.豪华中巴、大巴的车体（车身）生产：
　　1)车体龙骨焊装，快速夹具（肘节夹具）在“焊接治具”上做夹具用。
　　2)车体外层金属板件的焊接，快速夹具（肘节夹具）做夹具用。主要应用型号：挤压钳类
和F型钳类。
　　3)超豪华大、中巴车体内饰件的粘接，快速夹具（肘节夹具）用于内饰件与车体之间的粘
接固定。主要应用型号：F型钳类。重点提示：行业应用延伸。凡是其产品或零部件在制造材
料，生产方式方面类似于以上16条的，只要具有连续性批量生产的特点，均可应用快速夹具（
肘节夹具）。
　　二.摩托车行业：
　　1.车架的焊装，快速夹具（肘节夹具）在“焊装胎具”上做定位栓和夹具用。
　　2.方向柱：前、后叉、货架的焊装，快速夹具（肘节夹具）在“焊接治具”上做定位栓和
夹具用。
　　3.发动机汽缸头、汽缸体的生产，快速夹具（肘节夹具）在钻床上做夹具用。
　　4.化油器、消声器、电线束的生产，其应用均同“汽车行业”应用方式。重点提示：行业
应用延伸，凡是其产品或零部件在制造材料、生产方式方面类似于以上1、2、3条者，只要具
有连续性批量生产的特点，均可使用快速夹具（肘节夹具）。
　　三.铁路车辆行业（包括地铁、轻轨车辆）
　　1.车体龙骨的焊装，快速夹具（肘节夹具）在“焊装胎具”上做夹具用。
　　2.车体外层金属板件的焊装，快速夹具（肘节夹具）做夹具用。主要应用型号：挤压钳类
和F型钳类。
　　3.车门的焊装，快速夹具（肘节夹具）在“焊装治具”上做定位栓和夹具用。
　　4.座椅的焊装，快速夹具（肘节夹具）在“焊装胎具”上做夹具使用。
　　5.豪华座椅成型泡棉的生产，快速夹具（肘节夹具）在“发泡模具”上做夹具使用。
　　6.豪华车厢内饰件的粘接，快速夹具（肘节夹具）用于内饰件与车体之间的粘接固定。主
要应用型号：F型钳类。
　　四.自行车工业（包括童车等其它非机动车）：
　　1.车架（俗称三角架）的焊装，快速夹具（肘节夹具）在组合（或成型）焊装胎具上做定
位栓和夹具使用。
　　2.前、后叉，货架的焊装，快速夹具（肘节夹具）在“焊接装具”上做定位栓和夹具用。
　　五.电子行业：
　　1.所有的电子成品—即商品，如电视机，收音机、DVD、电子门铃、计算机等，都有电路
板，电路板由PCB板和插、贴在它上面的电子元器件组成。PCB板插、贴电子元器件的方式有两
种：自动，使用SMT、AI自动设备插、贴电子元器件；此种方式不用快速夹具（肘节夹具）。
流水线，分卡槽式和环形式。在PCB板插、贴电子元器件的环形式流水线一般使用快速夹具（
肘节夹具），用于固定PCB板，卡槽式生产线不用快速夹具（肘节夹具）。
　　2.不管使用“五—1”条中哪种方式生产电路板，“在线检测”和“检测线”上均使用快
速夹具（肘节夹具）于 “测试治具”上。
　　3.各种电子产品，设备、家用电器电线束的生产，在检测工序用快速夹具（肘节夹具），
也有部分工厂在装配时也用快速夹具（肘节夹具），用于“测试夹具”和“装配夹具”上。
　　4.生产电子元器件，如滤波器、放大器，在测试设备和检测治具上用快速夹具（肘节夹具
）。
　　5.快速夹具（肘节夹具）在电子生产设备上做配件用，如波峰焊机、回流焊机、DDC机、
回焊炉、绷网机、丝印机等。

　　6.生产小型电机，电动工具，在装配生产线和测试工序中用快速夹具（肘节夹具）。
　　7.各种电器的金属外壳，如热水器、微波炉、空调、冰箱、各种机柜、机箱等，快速夹具
（肘节夹具）在“焊接胎具”上做夹具用。
　　8.静电喷涂设备，快速夹具（肘节夹具）做配件用，主要用于料桶盖的开闭锁紧。（喷涂
流水生产线上，快速夹具（肘节夹具）有时还做固定被加工物使用）。
　　9.PCB板的生产设备之一——“喷流焊锡机”，用快速夹具（肘节夹具）于输送链夹具上
。
　　10.快速夹具（肘节夹具）在“机械式绕线机”上做部件用，用于固定芯框。
　　11.电子玩具、游戏机、IC卡类（快速夹具（肘节夹具）的用途均同五-1、五-2条）

　　12.称重传感器的生产，使用快速夹具（肘节夹具），工序位置不详。主要应用型号：不
详。
　　13.生产电子排线，快速夹具（肘节夹具）在镶嵌电线时用。
　　14.生产电池（主要是手机电池或类似于手机电池这样的层迭式电芯电池块，如笔记本电
脑电池等，其它蓄电池用，但量少），快速夹具（肘节夹具）用于：将生产的半成品电芯组装
成电池块，在组装生产线的“组装夹具”上使用。 检测电池块综合性能，在“测试治具”上
使用。
　　15.生产手机（或类似手机这样的产品），快速夹具（肘节夹具）用于：电路板的生产（
类同于五-1、五-2条）手机综合性能测试，即在手机组装完毕，未装电池的情况下，检测手机
的综合性能，在“测试治具”中做夹具使用。
重点提示：行业延伸。凡是其产品或零部件在制造材料、生产方式方面类似于以上15条者，只
要具有连续性批量生产的特点，均可使用快速夹具（肘节夹具）。
　　六.家具制造行业：
　　1.金属家具——即用金属型材制作的家具，快速夹具（肘节夹具）在“焊装治具”上做夹
具。
　　2.实木家具——即用原木制作的家具，快速夹具在木工机床上做夹具，如“仿型木工铣床
”、“木工倒角机”等。
　　3.雕花家具，如“红木家具”，快速夹具（肘节夹具）在“木工雕花机”上做夹具。
　4.积成材生产——即用原木加工成积成材，在“锯板机”上做夹具用。主要应用型号：F型
夹钳。注：板式家具——即用各种夹板制作的家具，偶尔用1、2只或不用，可以不考虑。重点
提示：行业延伸。凡是其产品或零部件在制造材料，生产方式方面类似于以上四条者（如健身
跑步机等健身器材，实木做的乐器和其它器具，雕花类其它产品，积成材生产的地板等等），
只要具有连续性批量生产的特点，均可使用。
　　七.制冷设备行业：
　　制冷设备主要指中、大型冷库、冷柜/冷藏箱、冷藏车等产品，这些产品快速夹具（肘节
夹具）主要用在以下几个方面： 生产制冷设备中间层——PU发泡保温材料，在“发泡模具”
上做夹具使用。冷藏柜、箱、车的龙骨焊装，在“焊装治具”上做夹具和定位栓。冷藏柜、箱
、车的内层、外层金属板金的焊装，有如下用法。
　　1)中、小型批量生产的，在“焊装胎具”上使用。
　　2)中、大型非标生产的，用F型钳或挤压钳类，少用C型钳。
　　八.装饰建材业：
　　主要指用PU塑胶发泡方式生产的装饰建材产品，如雕花线条、灯盘、饰花、内外接角、罗
马柱等。快速夹具（肘节夹具）在“发泡模具”上做夹具用。
　　九. 制鞋业：
　　主要指用PU发泡方式生产的PU鞋底，在制造鞋底的PU发泡模具上用快速夹具（肘节夹具）
做夹具。主要应用型号：10448。重点提示：行业延伸。凡是其产品或零部件是用PU发泡方式
生产的，并具有连续性批量生产的特点，均可使用快速夹具（肘节夹具）。注：PU，这个塑料
族的贵族，随着现代科技的进步，已广泛应用于军事、体育、建筑和日常生活用品的各个方面
，只要是用PU发泡生产的产品，均可使用快速夹具（肘节夹具）。挖掘PU发泡产品的生产工厂
，挖掘PU发泡模具的制造工厂，已成为我们快速夹具（肘节夹具）营销工作的一个重点。
　　十.塑料机械制造行业：
　　快速夹具（肘节夹具）在此类机械上做配件用。如塑料破碎机、振动筛、干燥机等。
　　十一.印刷机械制造行业：
　　快速夹具（肘节夹具）在此类机械上做配件用。如拉网机（又名绷网机）、晒板机（又名
曝光机）、丝印机等，此类机械不仅用于普通的文字和图案印刷，且更多的用于电子行业PCB
板的制造。
　　十二.玩具制造业：
　　1.电子玩具制造业：类同五-1、五-2条。
　　2.塑料改具制造业：一般在具备注塑环形生产线上使用多，快速夹具（肘节夹具）在其生
产线上的模具上用于上下模具的开闭锁紧。
　　十三.塑料制品制造业：
　　塑料制品除我们上面讲过的有代表性的，已形成快速夹具（肘节夹具）营销规模市场的PP
、ABS、PU等产品外，现在的塑料制品几乎涵盖我们的生活、工作的各个角落。塑料制品基本
分为吹塑和注塑两大类，目前，吹塑类还未发现使用快速夹具（肘节夹具），而注塑类产品已
大量启用快速夹具（肘节夹具）。就连单机单模型“注塑机”，也开始用7字头快速夹具（肘
节夹具）或转角缸取代老式的螺杆做固定模具用。这个市场，即有快速夹具（肘节夹具）的成
型市场，也有快速夹具（肘节夹具）的推广待开发市场。综合提示大家注意以下几点：单机单
模型注塑机，推广应用快速夹具（肘节夹具）7字头和转角缸取代老式的螺杆螺母固定模具方
式。环线注塑生产线，推广应用快速夹具（肘节夹具）1、3字头产品在其生产线上的模具上做
上下模具的开闭锁紧机构。
　　十四.物流设备制造业：
　　1.叉车，驾驶室等金属件的焊装，快速夹具（肘节夹具）用于“焊装治具”上做夹具。
　　2.手动搬动手、平台车、堆高车的金属件的焊装，快速夹具（肘节夹具）用于“焊装治具
”上做夹具。
　　3.铁笼、笼式搬运车的铁线焊装，快速夹具（肘节夹具）用于铁线的“焊装治具”上做夹
具和定位栓。
　　4.货架的焊装，快速夹具（肘节夹具）用于成型和组合“焊装胎具”上做定位栓和夹具。

　　5.工具柜、移动柜的金属件焊装，快速夹具（肘节夹具）用于“焊装胎具”上做夹具。
　　6.条码阅读机、扫描器、打印机等，类同于五-1、五-2条。
　　十五.工程机械制造业：
　　如挖掘机、装载机、混凝土搅拌机、摊铺机等，快速夹具（肘节夹具）主要用于驾驶室类
覆盖金属件的焊装，在“焊接治具”上做夹具和定位栓。
　　十六.电梯制造业：
　　箱式电梯的生产，快速夹速主要用于箱笼的“焊装胎具”上做夹具。箱式电梯箱门的生产
，快速夹具（肘节夹具）主要用于“焊装胎具”上做夹具。扶梯的生产，快速夹具（肘节夹具
）主要用于龙骨的焊装做夹具。主要应用型号：F型钳。
　　十七.集装箱制造业：
　　1.干箱箱体的生产，快速夹具（肘节夹具）主要用于骨架的“焊装胎具”上做定位栓和夹
具。
　　2.冷藏集装箱箱体的生产，类同十七—1。
　　3.冷藏集装箱保温层的生产，快速夹具（肘节夹具）在“发泡模具”上做夹具。
注：有一种生产方法，是先做好内外箱体，然后灌装保温材料。此种方法不用夹钳（目前极少
）。
　　十八.飞机制造业：
　　1.机体龙骨的生产，快速夹具（肘节夹具）用于“焊装胎具”上。主要使用型号各厂不一
。很杂，且此行业有限，这里不举例。
　　2.外层金属板件的铆接及内层内饰件的胶粘，快速夹具（肘节夹具）做夹具用。主要使用
型号：F型钳，挤压钳类。
　　十九. 机械制造业：
　　生产组合机床，加工中心等机床设备，在其工作台上或转换机构中可用快速夹具（肘节夹
具）作夹具和转换装置用。
主要应用型号：3字头、转角缸类快速夹具（肘节夹具）。
　　二十. 机械加工业：
　　铣床、插床、钻床、镗床、组合机床、加工中心、数控（各种）机床等机械加工设备加工
机械零件时，均可在其工作台上使用快速夹具（肘节夹具）以取代老式的固定夹具。主要应用
型号：3字头、7字头、转角缸类快速夹具（肘节夹具）。
　　二十一.其它行业：
　　除以上所述的行业外，快速夹具（肘节夹具）已在军事工业、文体、办公用品制造工业、
医疗设备及器械制造工业、饮事机械及用品制造工业、电力设备制造工业、桥梁、公路设备设
施制造工业、工模具制造工业、环保、消防设备设施制造工业。通讯设备及器材制造工业、装
潢、安装行业、高新科技领域等方面开始广泛应用。
