A3.5工序质量报验单(地下室电缆桥架).doc

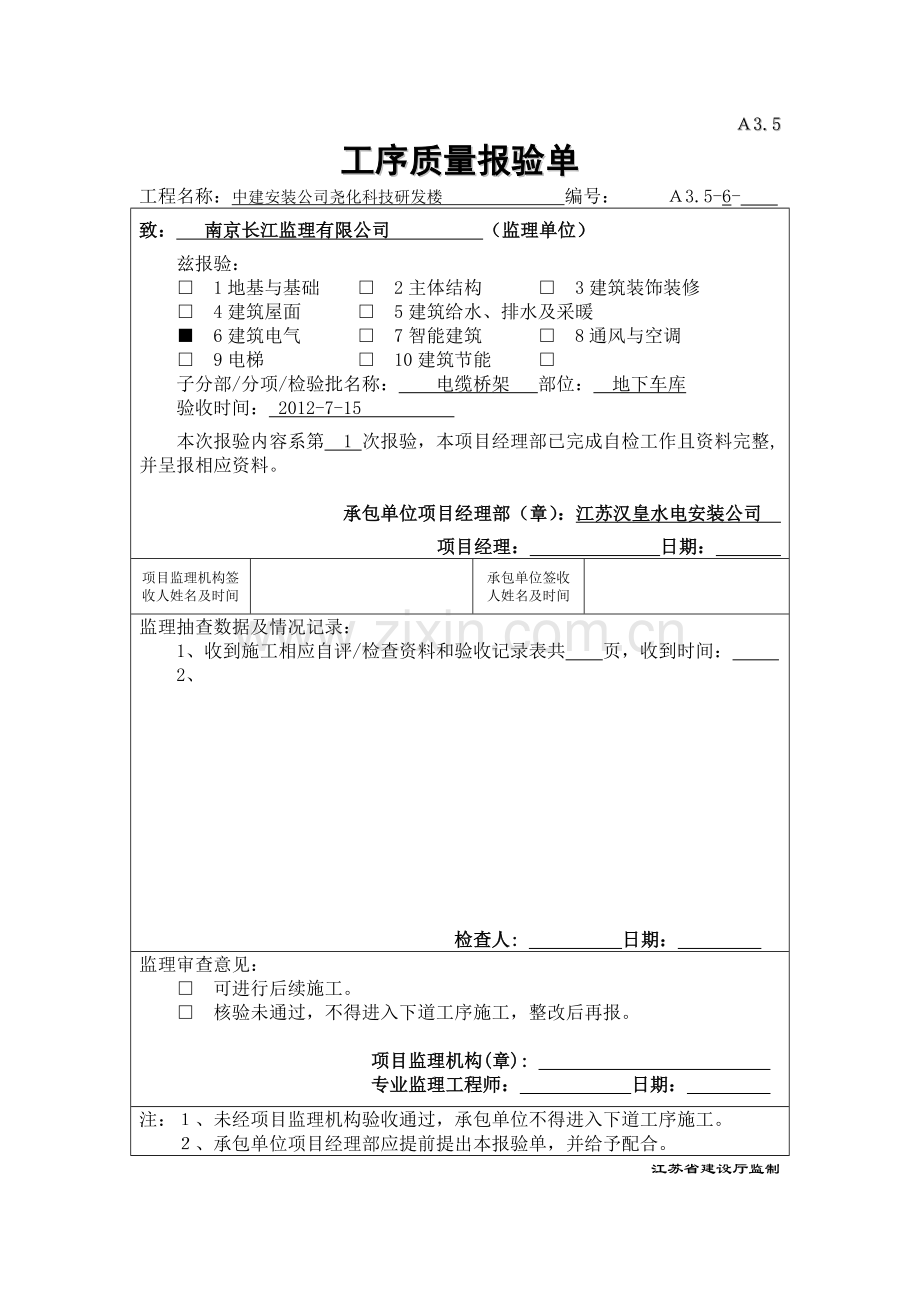

Ａ3.5
工序质量报验单
工程名称：中建安装公司尧化科技研发楼 编号： Ａ3.5-6-
致： 南京长江监理有限公司 （监理单位）
兹报验：
□ 1地基与基础 □ 2主体结构 □ 3建筑装饰装修
□ 4建筑屋面 □ 5建筑给水、排水及采暖
■ 6建筑电气 □ 7智能建筑 □ 8通风与空调
□ 9电梯 □ 10建筑节能 □
子分部/分项/检验批名称： 电缆桥架 部位： 地下车库
验收时间： 2012-7-15
　 本次报验内容系第 1 次报验，本项目经理部已完成自检工作且资料完整, 并呈报相应资料。

　　　　　　　　　　　承包单位项目经理部（章）：江苏汉皇水电安装公司　　　　　　　
　　　　　　　　　　　　 项目经理：　　　 　　　日期：　 　　
项目监理机构签收人姓名及时间

承包单位签收人姓名及时间

监理抽查数据及情况记录：
1、收到施工相应自评/检查资料和验收记录表共 页，收到时间：
2、

检查人: 　　　　　日期：　 　
监理审查意见：
□ 可进行后续施工。
□ 核验未通过，不得进入下道工序施工，整改后再报。

　　　　　　　　　　　　 项目监理机构(章):
专业监理工程师：　　　　 　日期：　 　
注：１、未经项目监理机构验收通过，承包单位不得进入下道工序施工。
　　２、承包单位项目经理部应提前提出本报验单，并给予配合。
　　　　　　　　　　　　　　　　　　　　江苏省建设厅监制
电缆桥架安装和桥架内电缆敷设
分项工程检验批质量验收表 DQ3.3.1
工程名称
中建安装公司尧化科技研发楼)
检验批部位
地下车库
项目经理

工程施工单位名称
江苏汉皇水电安装有限公司
分包项目经理

专业工长

分包单位

施工执行标准 名称及编号
建筑电气工程施工质量验收规范 GB50303-2002
施工班组长

序号
GB50303-2002的规定
施工单位 检查评定记录
监理（建设） 单位验收记录
主控项目
1
金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定：
1 金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接；
2 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2；
3 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
符合要求

2
电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
符合要求
一
般项目
1
电缆桥架安装应符合下列规定：
1 直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；
2 电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表12.2.1-1；
3 当设计无要求时，电缆桥架水平安装的支架间距为1.5～3m；垂直安装的支架间距不大于2m；
4 桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；
5 电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时,与管道的最小净距，符合表12.2.1-2的规定；
6 敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；
7 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
符合要求

2
桥架内电缆敷设应符合下列规定：
1 大于45°倾斜敷设的电缆每隔2m处设固定点；
2 电缆出入电缆沟、竖井、建筑物、柜(盘)、台处以及管子管口处等做密封处理；
3 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处设固定点；敷设于垂直桥架内的电缆固定点间距，不大于表12.2.2的规定。
符合要求
3
电缆的首端、末端和分支处应设标志牌。
符合要求
施工单位 检查评定结果

主控项目与一般项目符合设计及规范要求

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（设单位项目专业技术负责人） 年 月 日
工序质量报验单
工程名称：中建安装公司尧化科技研发楼 编号： Ａ3.5-6-
致： 南京长江监理有限公司 （监理单位）
兹报验：
□ 1地基与基础 □ 2主体结构 □ 3建筑装饰装修
□ 4建筑屋面 □ 5建筑给水、排水及采暖
■ 6建筑电气 □ 7智能建筑 □ 8通风与空调
□ 9电梯 □ 10建筑节能 □
子分部/分项/检验批名称： 电缆桥架 部位： 地下车库
验收时间： 2012-7-15
　 本次报验内容系第 1 次报验，本项目经理部已完成自检工作且资料完整, 并呈报相应资料。

　　　　　　　　　　　承包单位项目经理部（章）：江苏汉皇水电安装公司　　　　　　　
　　　　　　　　　　　　 项目经理：　　　 　　　日期：　 　　
项目监理机构签收人姓名及时间

承包单位签收人姓名及时间

监理抽查数据及情况记录：
1、收到施工相应自评/检查资料和验收记录表共 页，收到时间：
2、

检查人: 　　　　　日期：　 　
监理审查意见：
□ 可进行后续施工。
□ 核验未通过，不得进入下道工序施工，整改后再报。

　　　　　　　　　　　　 项目监理机构(章):
专业监理工程师：　　　　 　日期：　 　
注：１、未经项目监理机构验收通过，承包单位不得进入下道工序施工。
　　２、承包单位项目经理部应提前提出本报验单，并给予配合。
　　　　　　　　　　　　　　　　　　　　江苏省建设厅监制
电缆桥架安装和桥架内电缆敷设
分项工程检验批质量验收表 DQ3.3.1
工程名称
中建安装公司尧化科技研发楼)
检验批部位
地下车库
项目经理

工程施工单位名称
江苏汉皇水电安装有限公司
分包项目经理

专业工长

分包单位

施工执行标准 名称及编号
建筑电气工程施工质量验收规范 GB50303-2002
施工班组长

序号
GB50303-2002的规定
施工单位 检查评定记录
监理（建设） 单位验收记录
主控项目
1
金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定：
1 金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接；
2 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2；
3 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
符合要求

2
电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
符合要求
一
般项目
1
电缆桥架安装应符合下列规定：
1 直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；
2 电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表12.2.1-1；
3 当设计无要求时，电缆桥架水平安装的支架间距为1.5～3m；垂直安装的支架间距不大于2m；
4 桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；
5 电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时,与管道的最小净距，符合表12.2.1-2的规定；
6 敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；
7 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
符合要求

2
桥架内电缆敷设应符合下列规定：
1 大于45°倾斜敷设的电缆每隔2m处设固定点；
2 电缆出入电缆沟、竖井、建筑物、柜(盘)、台处以及管子管口处等做密封处理；
3 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处设固定点；敷设于垂直桥架内的电缆固定点间距，不大于表12.2.2的规定。
符合要求
3
电缆的首端、末端和分支处应设标志牌。
符合要求
施工单位 检查评定结果

主控项目与一般项目符合设计及规范要求

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（设单位项目专业技术负责人） 年 月 日
工序质量报验单
工程名称：中建安装公司尧化科技研发楼 编号： Ａ3.5-6-
致： 南京长江监理有限公司 （监理单位）
兹报验：
□ 1地基与基础 □ 2主体结构 □ 3建筑装饰装修
□ 4建筑屋面 □ 5建筑给水、排水及采暖
■ 6建筑电气 □ 7智能建筑 □ 8通风与空调
□ 9电梯 □ 10建筑节能 □
子分部/分项/检验批名称： 电缆桥架 部位： 地下车库
验收时间： 2012-7-15
　 本次报验内容系第 1 次报验，本项目经理部已完成自检工作且资料完整, 并呈报相应资料。

　　　　　　　　　　　承包单位项目经理部（章）：江苏汉皇水电安装公司　　　　　　　
　　　　　　　　　　　　 项目经理：　　　 　　　日期：　 　　
项目监理机构签收人姓名及时间

承包单位签收人姓名及时间

监理抽查数据及情况记录：
1、收到施工相应自评/检查资料和验收记录表共 页，收到时间：
2、

检查人: 　　　　　日期：　 　
监理审查意见：
□ 可进行后续施工。
□ 核验未通过，不得进入下道工序施工，整改后再报。

　　　　　　　　　　　　 项目监理机构(章):
专业监理工程师：　　　　 　日期：　 　
注：１、未经项目监理机构验收通过，承包单位不得进入下道工序施工。
　　２、承包单位项目经理部应提前提出本报验单，并给予配合。
　　　　　　　　　　　　　　　　　　　　江苏省建设厅监制
电缆桥架安装和桥架内电缆敷设
分项工程检验批质量验收表 DQ3.3.1
工程名称
中建安装公司尧化科技研发楼)
检验批部位
地下车库
项目经理

工程施工单位名称
江苏汉皇水电安装有限公司
分包项目经理

专业工长

分包单位

施工执行标准 名称及编号
建筑电气工程施工质量验收规范 GB50303-2002
施工班组长

序号
GB50303-2002的规定
施工单位 检查评定记录
监理（建设） 单位验收记录
主控项目
1
金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定：
1 金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接；
2 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2；
3 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
符合要求

2
电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
符合要求
一
般项目
1
电缆桥架安装应符合下列规定：
1 直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；
2 电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表12.2.1-1；
3 当设计无要求时，电缆桥架水平安装的支架间距为1.5～3m；垂直安装的支架间距不大于2m；
4 桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；
5 电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时,与管道的最小净距，符合表12.2.1-2的规定；
6 敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；
7 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
符合要求

2
桥架内电缆敷设应符合下列规定：
1 大于45°倾斜敷设的电缆每隔2m处设固定点；
2 电缆出入电缆沟、竖井、建筑物、柜(盘)、台处以及管子管口处等做密封处理；
3 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处设固定点；敷设于垂直桥架内的电缆固定点间距，不大于表12.2.2的规定。
符合要求
3
电缆的首端、末端和分支处应设标志牌。
符合要求
施工单位 检查评定结果

主控项目与一般项目符合设计及规范要求

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（设单位项目专业技术负责人） 年 月 日
工序质量报验单
工程名称：中建安装公司尧化科技研发楼 编号： Ａ3.5-6-
致： 南京长江监理有限公司 （监理单位）
兹报验：
□ 1地基与基础 □ 2主体结构 □ 3建筑装饰装修
□ 4建筑屋面 □ 5建筑给水、排水及采暖
■ 6建筑电气 □ 7智能建筑 □ 8通风与空调
□ 9电梯 □ 10建筑节能 □
子分部/分项/检验批名称： 电缆桥架 部位： 地下车库
验收时间： 2012-7-15
　 本次报验内容系第 1 次报验，本项目经理部已完成自检工作且资料完整, 并呈报相应资料。

　　　　　　　　　　　承包单位项目经理部（章）：江苏汉皇水电安装公司　　　　　　　
　　　　　　　　　　　　 项目经理：　　　 　　　日期：　 　　
项目监理机构签收人姓名及时间

承包单位签收人姓名及时间

监理抽查数据及情况记录：
1、收到施工相应自评/检查资料和验收记录表共 页，收到时间：
2、

检查人: 　　　　　日期：　 　
监理审查意见：
□ 可进行后续施工。
□ 核验未通过，不得进入下道工序施工，整改后再报。

　　　　　　　　　　　　 项目监理机构(章):
专业监理工程师：　　　　 　日期：　 　
注：１、未经项目监理机构验收通过，承包单位不得进入下道工序施工。
　　２、承包单位项目经理部应提前提出本报验单，并给予配合。
　　　　　　　　　　　　　　　　　　　　江苏省建设厅监
电缆桥架安装和桥架内电缆敷设
分项工程检验批质量验收表 DQ3.3.1
工程名称
中建安装公司尧化科技研发楼)
检验批部位
地下车库
项目经理

工程施工单位名称
江苏汉皇水电安装有限公司
分包项目经理

专业工长

分包单位

施工执行标准 名称及编号
建筑电气工程施工质量验收规范 GB50303-2002
施工班组长

序号
GB50303-2002的规定
施工单位 检查评定记录
监理（建设） 单位验收记录
主控项目
1
金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定：
1 金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接；
2 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2；
3 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
符合要求

2
电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
符合要求
一
般项目
1
电缆桥架安装应符合下列规定：
1 直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；
2 电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表12.2.1-1；
3 当设计无要求时，电缆桥架水平安装的支架间距为1.5～3m；垂直安装的支架间距不大于2m；
4 桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；
5 电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时,与管道的最小净距，符合表12.2.1-2的规定；
6 敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；
7 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
符合要求

2
桥架内电缆敷设应符合下列规定：
1 大于45°倾斜敷设的电缆每隔2m处设固定点；
2 电缆出入电缆沟、竖井、建筑物、柜(盘)、台处以及管子管口处等做密封处理；
3 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处设固定点；敷设于垂直桥架内的电缆固定点间距，不大于表12.2.2的规定。
符合要求
3
电缆的首端、末端和分支处应设标志牌。
符合要求
施工单位 检查评定结果

主控项目与一般项目符合设计及规范要求

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（设单位项目专业技术负责人） 年 月 日
