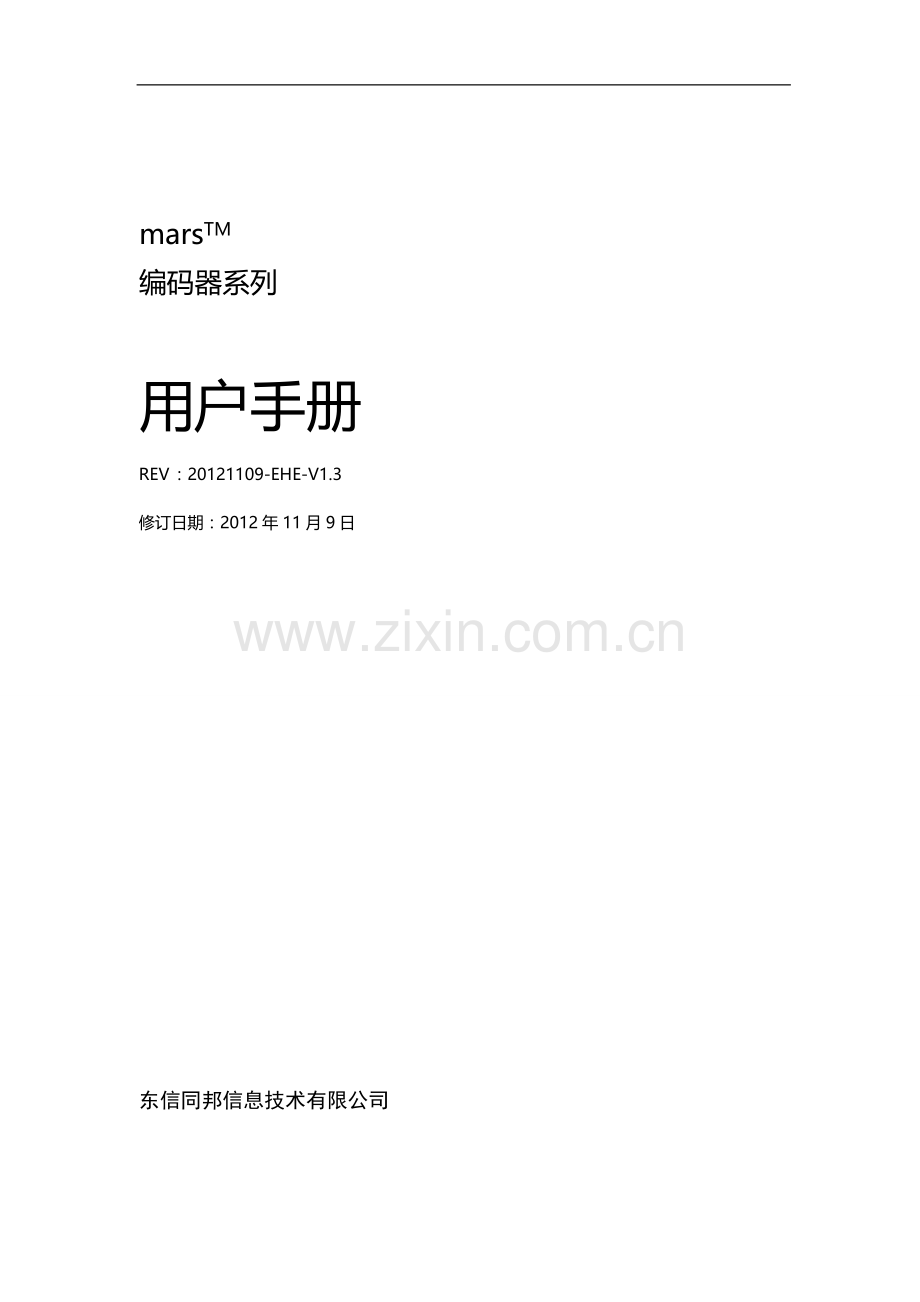

东信同邦R15 编码器用户手册.doc

marsTM
编码器系列

用户手册
REV ：20121109-EHE-V1.3
修订日期：2012年11月9日

东信同邦信息技术有限公司

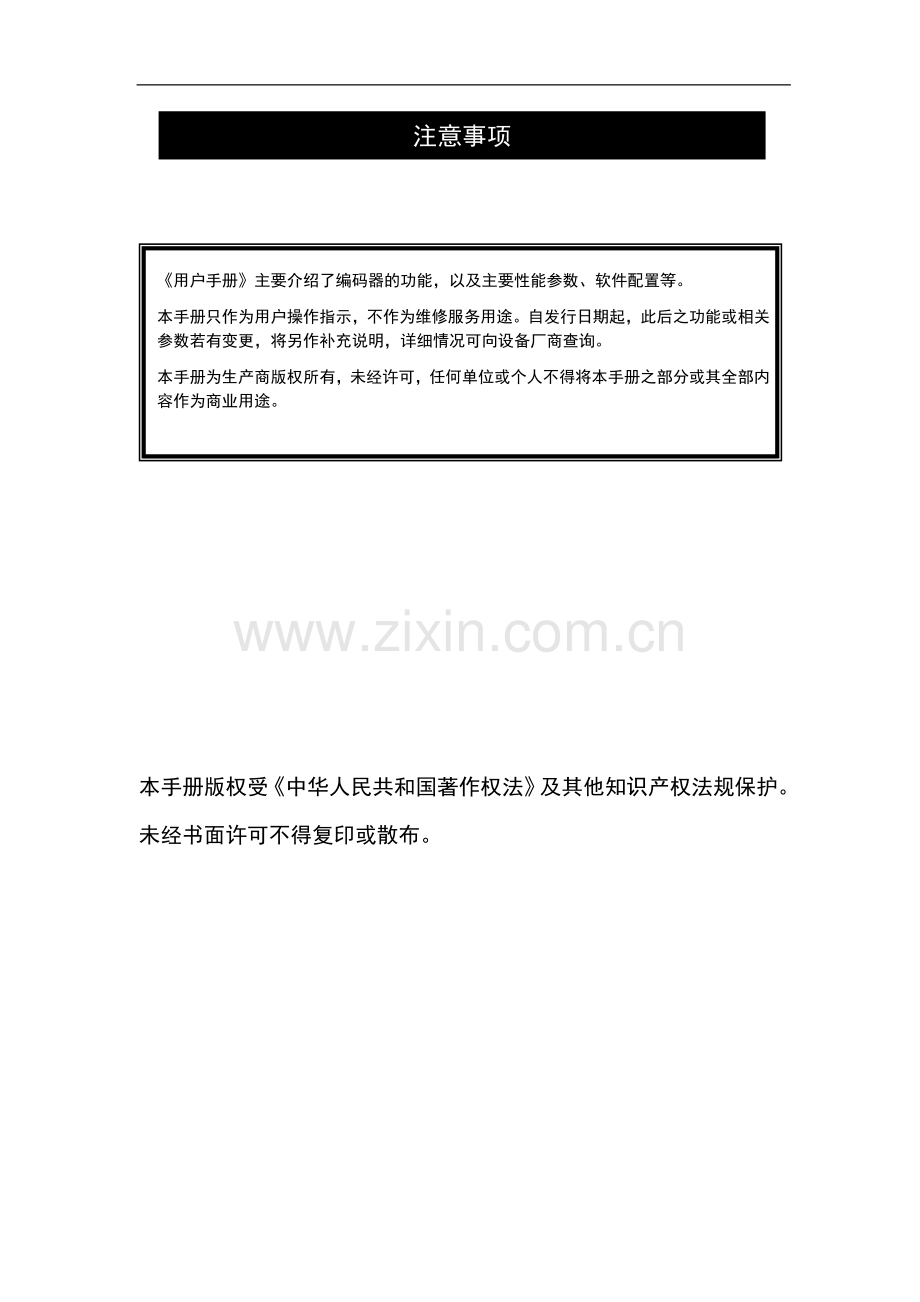

注意事项

《用户手册》主要介绍了编码器的功能，以及主要性能参数、软件配置等。
本手册只作为用户操作指示，不作为维修服务用途。自发行日期起，此后之功能或相关参数若有变更，将另作补充说明，详细情况可向设备厂商查询。
本手册为生产商版权所有，未经许可，任何单位或个人不得将本手册之部分或其全部内容作为商业用途。

本手册版权受《中华人民共和国著作权法》及其他知识产权法规保护。未经书面许可不得复印或散布。

安全操作指南
为确保设备可靠使用及人员的安全，在安装、使用和维护时，请遵守以下事项：

在设备安装时，应确保电源线中的地线接地良好，请勿使用两芯插头。确保设备的
输入电源的电压与主控机标注所需电压一致。

某些型号机器内有交流100V至240V高压部件，请勿擅自打开机壳，以免发生触
电危险。

请勿将设备置于过冷或过热的地方。

设备电源在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏
机器。

阴雨潮湿天气或长时间不使用时，应关闭设备电源总闸。

在下列操作之前一定要将设备的交流电源线从交流供电电源拔下：
A． 取下或重装设备的任何部件。
B． 断开或重接设备的任何电器插头或其它连接。

非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免发生意外事
故或加重设备的损坏程度。

不要将任何腐蚀性化学粉末或液体洒在设备上或其附近。

感谢您使用东信同邦marsTM编码器系列产品。
为了让您更好的使用本产品，我们提醒您：开箱时请认真核对《开箱清单》上所列物品是否齐全。在使用本产品前务必仔细阅读本《用户手册》，以便于您更好的使用本机，充分发挥其功能。
如有疑问，请您与我们联系。

固定电话：[phone]
公司网址：http://www.etah-

开箱清单
序号
物品名称
数量
1
编码器主机
1台
2
电源线
1根
3
合格证
1张
4
用户手册
1本

目录
产品简介 2
特点 2
系统要求 3
技术参数 4
安装预备 5
指示灯说明 5
接口说明 6
EHE6100B背板接口 6
EHE6500B背板接口 7
EHE6600B背板接口 8
EHE6500W背板接口 10
硬件连接 11
软件配置 12
进入系统 12
首页 12
配置信息 13
系统信息 14
VGA/高清视频 15
标清视频1 17
标清视频2 17

编码器用户手册
9

产品简介
东信同邦marsTM录播编码器系列采用嵌入式硬件设计，提供高品质音视频数字化解决方案，整机功耗10W，适用于7×24小时不间断工作场合。
编码器系列共有EHE6100B、EHE6500B、EHE6600B、EHE6500W（无线编码器）4种型号，主要应用于教学录播、较大规模的教学评价、高清电子监考等场合。
特点
l 广播级视听效果
H.264 high profile@L4视频压缩算法配合高端模拟前端电路，支持1080p FULL HD；16位48KHz音频采样，还原最细微的现场情景；
l VBR带宽控制技术
通过对背景相对固定的场景做优化，采用VBR可变码率压缩技术可平均降低带宽2~6倍，1024×768@30fps压缩码率平均只有280~360Kbps；
l 电脑VGA信号纯硬件压缩
演示计算机无需安装捕屏软件，只需将VGA信号连接到编码器，使用简便，有效杜绝泄密隐患，尤其适合军事院校等涉密单位使用；
l 集中远程网络管理
支持集中式网络管理，不仅方便工程开通，也方便工作人员日常维护；
l Flash Player直播支持
支持UDP/TS/RTSP/RTMP多种流媒体协议；
支持Adobe公司FMS流媒体服务器，可用Flash Player收看网络直播；
l HD-SDI数字高清接口
数字信号传输，克服了模拟信号传输衰减的问题；
最远可传输400米，易于工程线路施工；
l 7×24小时稳定工作
多路视频压缩由单颗SOC芯片完成，性能强劲；
绿色节能，整机功耗10W，发热量低；
l 本地SD卡储存
有效避免因网络意外故障导致的录像片段丢失。
系统要求
在安装编码器之前，请检查下列事项。
l 220V电源是否稳定
l 硬件配置
安装了支持10/100Mbps以太网卡的电脑，或者提供10/100Mbps以太网接口的网络设备。确认需要接入网络的电脑都正确安装了网卡的驱动程序和TCP/IP协议，并进行了正确的网络设置，以便操作编码器管理软件。
技术参数
参数名称
EHE6100B
EHE6500B
EHE6600B
EHE6500W
视频输入接口
标清：复合视频CVBS
高清：VGA/YPbPr/HDMI*/SDI*
视频输入
路数
高清
1
1
2
1
标清
2
无
无
无
视频压缩标准
H.264 High Profile @ L4
支持分辨率
高清： 720p，1080i，1080p
VGA： 640×480@60Hz，800×600@60Hz，1024×768@60Hz，
1280×1024@60H，1440×900@60Hz，1600×1200@60,
1920×1080@60（可定制支持各种VGA分辨率）
D1： 720×576（PAL），720×480（NTSC）
视频压缩帧率
30帧/秒，向下可调
视频压缩码率
（30帧/秒）
720p—1~3Mbps，1080i/p—2~5Mbps
1024×768—1~3Mbps，D1—800Kbps
图像调节
亮度、对比度、色度、饱和度
画面延迟
小于300ms（局域网）
音频压缩标准
AAC-LC，G.711，G.722
音频采样精度
16bit采样宽度、48KHz采样率，向下可调
支持流媒体协议
UDP、TS流、RTSP、RTMP（Flash Player支持）
WIFI支持
否
否
否
802.11 b/g/n
通讯接口
RJ45 10/100M自适应以太网口，RS232口、RS485口
SD卡本地存储
选配
云台控制协议
PELCO-D，PELCO-P，VISCA
双码流支持
是
工作温度/湿度
-10～+55℃/85%RH以下
设备尺寸
标准19”机架宽度，高度1U
注：EHE6500W为190mm(长)×172mm(宽)×60mm(高)
注
* 表示该接口需要定制。

安装预备
指示灯说明
指示灯
状态
描述
power
常亮
电源正常
熄灭
电源关闭
status
常亮
服务器连接成功
闪烁
设备已开启但未连上服务器
熄灭
设备未开启
video
常亮
视频信号输入正常
熄灭
视频信号未输入或设备未开启
vga
常亮
电脑VGA信号输入正常
熄灭
电脑VGA信号未输入或设备未开启
wlan
常亮
设备已开启但无数据通信
闪烁
设备有数据通信
注
l 仅无线编码器EHE6500W有“wlan”指示灯。
l status1、status2分别代表设备的第1路、第2路编码板，指示状态同“status”。
l video1、video2分别代表设备的第1路、第2路视频信号输入，指示状态同“video”。

接口说明
EHE6100B背板接口

接地柱
附带的交流电源线为三芯线，因此如果所用的交流电源插座正确接地，设备也将被接地。
【AC IN】接口
设备电源接口，设备采用220V供电。将附带的AC电源线与AC电源相连。
【power】按钮
电源开关，用于开启或关闭设备电源。
【video】接口
视频信号接口，in代表输入，lp out代表环出。1代表第1路CVBS视频信号，2代表第2路CVBS视频信号。
【audio】接口
音频信号接口，in代表输入，lp out代表环出。
【hdmi】接口
预留接口。
【VGA/YPbPr】接口
VGA/色差分量视频信号接口，in代表输入，out代表环出。
注
VGA接口为设备默认配置，当存在定制的SDI或HDMI接口时，VGA接口不可用。

【SDI】接口
SDI视频信号接口，in代表输入，out代表环出。
注
该接口不是设备默认配置，需定制。
【ETH】接口
网络通讯端口，用于设备接入以太网。EHE设备接入网络后，可远程对设备进行管理操作。
【RS485/RS232/console】接口
串行控制端口。
注
EHE6100B默认配置2个RS232接口，也可以定制两个RS485接口。
【reset】按钮
复位键，用于恢复设备IP地址到出厂设置192.168.1.1。

EHE6500B背板接口

接地柱
附带的交流电源线为三芯线，因此如果所用的交流电源插座正确接地，设备也将被接地。
【AC IN】接口
设备电源接口，设备采用220V供电。将附带的AC电源线与AC电源相连。
【power】按钮
电源开关，用于开启或关闭设备电源。
【video】接口
该接口为预留接口。
【audio】接口
音频信号接口，in代表输入，lp out代表环出。
【hdmi】接口
HDMI信号输入接口。
注
该接口不是设备默认配置，需定制。
【VGA/YPbPr】接口
VGA/色差分量视频信号接口，in代表输入，out代表环出。
【SDI】接口
SDI视频信号接口，in代表输入，out代表环出。
注
该接口不是设备默认配置，需定制。
【ETH】接口
网络通讯端口，用于设备接入以太网。EHE设备接入网络后，可远程对设备进行管理操作。
【RS485/RS232/console】接口
串行控制端口。
注
EHE6100B默认配置2个RS232接口，也可以定制两个RS485接口。
【reset】按钮
复位键，用于恢复设备IP地址到出厂设置192.168.1.1。

注
EHE6500B设备默认配置只有VGA视频接口，但根据用户实际需求也可定制SDI、HDMI两种视频接口。当部分或所有的这些视频接口同时存在时，它们并不能同时兼容使用，只能选择其中一个用于视频信号输入。
EHE6600B背板接口

接地柱
附带的交流电源线为三芯线，因此如果所
用的交流电源插座正确接地，设备也将被
接地。
【AC IN】接口
设备电源接口，设备采用220V供电。将
附带的AC电源线与AC电源相连。
【power】按钮
电源开关，用于开启或关闭设备电源。
【audio1-out】接口
第1路音频信号环出接口。
【audio1 -in】接口
第1路音频信号(左右声道)输入接口。
【hdmi】接口
HDMI信号输入接口。
注
该接口不是设备默认配置，需定制。
【hd-sdi】接口
SDI信号输入接口。
注
该接口不是设备默认配置，需定制。
【VGA1-out】接口
第1路编码板的VGA信号环出接口。
【VGA1-in】接口
第1路编码板的VGA信号输入接口。
【ETH1】接口
第1路编码板的网络通讯端口，用于设备接入以太网。设备接入网络后，可远程对设备进行管理操作。
【audio2-out】接口
第2路音频信号环出接口。
【audio2-in】接口
第2路音频信号(左右声道)输入接口。
【hdmi】接口
HDMI信号输入接口。
注
该接口不是设备默认配置，需定制。
【hd-sdi】接口
SDI信号输入接口。
注
该接口不是设备默认配置，需定制。
【VGA2-out】接口
第2路编码板的VGA信号环出接口。
【VGA2-in】接口
第2路编码板的VGA信号输入接口。
【ETH2】接口
第2路编码板的网络通讯端口。设备接入网络后，可远程对设备进行管理操作。

【RS485/RS232】接口
串行控制端口。
注
EHE6600B默认配置RS485接口，RS232接口需定制。
【reset1】按钮
第1路编码板的复位键，用于恢复该路编码板IP地址到出厂设置192.168.1.1。
【reset2】按钮
第2路编码板的复位键，用于恢复该路编码板IP地址到出厂设置192.168.1.1。

注
EHE6600B设备有两路编码板，对应VGA1、VGA2为默认配置视频接口，但根据用户实际需求，每路编码板也可对应定制SDI、HDMI两种视频接口。
当部分或所有的这些视频接口同时存在时，它们并不能同时兼容使用，只能选择其中之一。例如 不能跟 或 同时接入视频信号，同样 也不能跟 或 同时接入视频信号。

EHE6500W背板接口

设备左天线
用于设备以WIFI方式通讯。
【power】接口
设备电源接口，设备采用DC 12V供电。将附带的电源适配器与AC电源相连。
【ETH】按钮
网络通讯端口，用于设备接入以太网。设备接入网络后，可以远程对设备进行管理操作。
设备右天线
用于设备以WIFI方式通讯。
【audio】接口
音频信号（左右声道）输入。
【sdi】接口
SDI视频信号接口，in代表输入，loop代表环出。
注
该接口也可定制为VGA接口，但SDI与VGA接口不会同时存在。

【hdmi】接口
HDMI信号输入。
注
实际输入该接口的只有HDMI信号中的视频源部分。EHE6500W不能支持HDMI和SDI（或VGA）信号的同时输入。
【RS485/RS232】接口
串行控制端口。

硬件连接
l 连接LAN网络接口
利用以太网线将电脑的网卡或其它网络设备连接到设备的LAN网络接口（ETH）。LAN网络接口可以自动协商10/100Mbps以太网的连接速度， 以及半双工、全双工的传输模式。
l 连接控制口
用串口控制线连接至设备，可以选择RS232、RS485接口。
l 连接VGA接口
用15针的公头VGA串口线连接至设备。
l 连接视频接口
用符合当前视频接口的视频线连接至设备，连接SDI接口采用BNC插头 的视频线。
l 连接音频接口
用RCA莲花头的音频信号线连接至设备，L代表左声道，R代表右声道，一般以红白两种颜色作区分。
l 连接电源
用设备配套的电源线连接到电源插口上，请确认设备的电源指示灯点亮。前面板的运行指示灯至常亮状态，说明设备电源正常工作。
