滑动变阻器的使用小结：
接法： 1、一上一下
2、上柱任选
3、下柱依据“大的相反，小的相同”的原则选柱。
图1
（注：大、小指的是电阻的大小，相反或相同指的是滑片P移动的方向与接线柱位置的关系）
1、如图1中，B是 ，D是 ，E是 。
图2
2、图2所示是滑动变阻器连入电路的一种情况，则连入电路的电阻是______（填“AP”或“BP”）部分；若要使它连入电路的电阻减小，则滑动片P应向______。（填“左”或“右”）移动。

图3
3、如图3所示电路中，闭合开关前，滑动变阻器的滑片P应在 端，连入电路的是电阻线的 段，当P向左移动时，连入电路的电阻变 ，电路中的电流变 ，灯泡亮度变 。

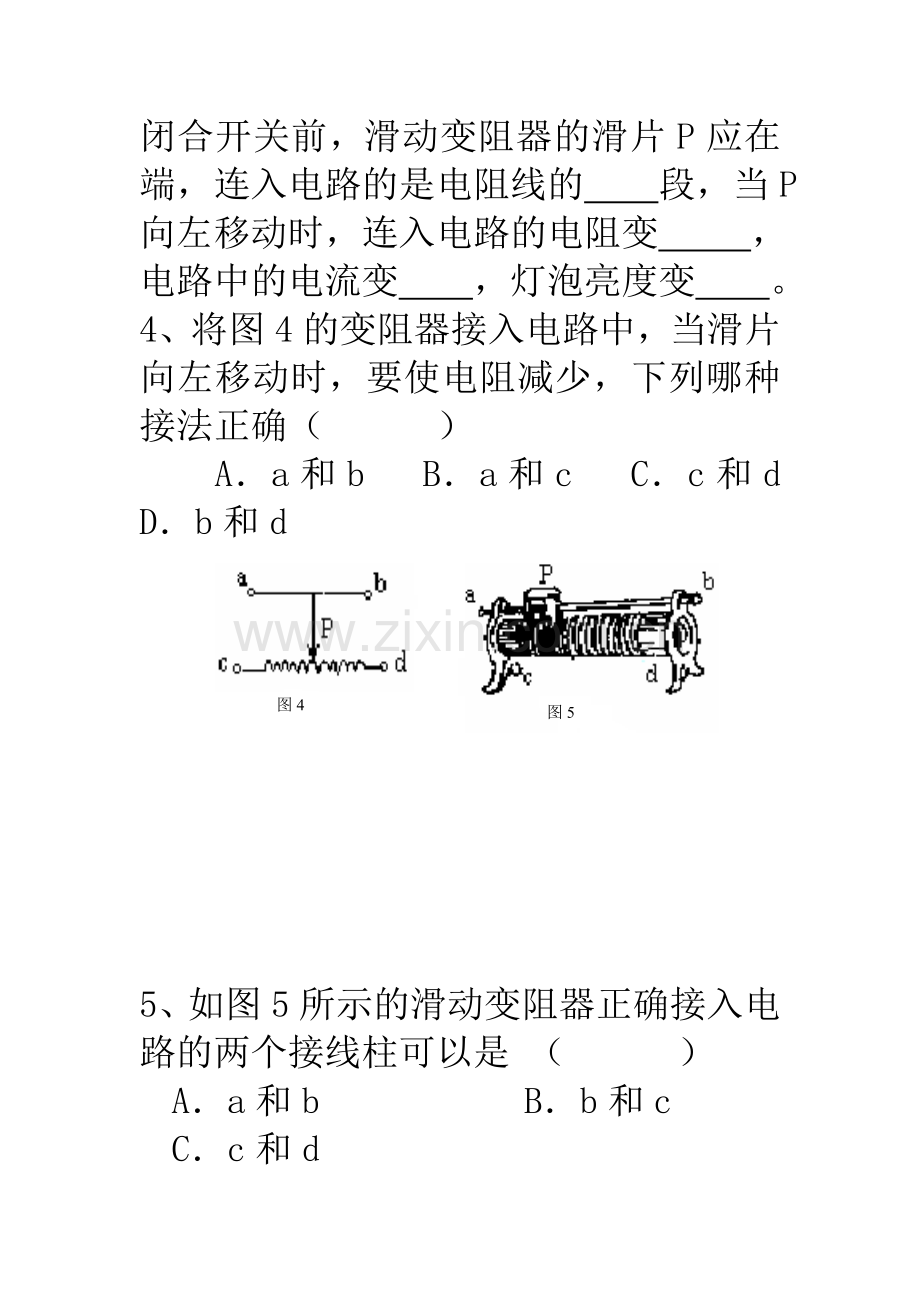

4、将图4的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确（ ）
　　A．a和b　 B．a和c　 C．c和d　 D．b和d
图5
图4

5、如图5所示的滑动变阻器正确接入电路的两个接线柱可以是 （ ）　
A．a和b 　 B．b和c　
C．c和d 　
D．随便哪两个接线柱都可以

6、图6，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为（ ）
图6

图8
8、如图8所示的电路中，滑动变阻器连入电路的电阻是滑片P 端部分（填“左”或“右”），若滑片向右端移动的过程中，电流表的示数将变 ，电压表的示数将变 ，若要使电路中的电流最大，滑片P应移到 端（填“左”或“右”）。

图9
9、如图9所示电路，电源电压不变，当滑动变阻器的滑片P向左移动的过程中，电流表A1的示数将 ，电流表A2的示数将 。

图10
10、如图10所示电路，电源电压不变，当滑动变阻器的滑片P向右移动时，电流表A1、A2的示数将（ ）
A、A1、A2都变大 B、A1不变，A2变大 C、A1不变，A2变小 D、A1变小，A2不变

图11
11、如图11所示电路中，当开关S闭合后，在滑动变阻器滑片P向左滑动的过程中，则（ ）
Ａ.电流表示数减小，电压表示数不变    Ｂ.电流表示数增大，电压表示数增大．
Ｃ.电流表示数减小，电压表示数减小． Ｄ.电流表示数增大，电压表示数减小．

12、请在图12所给实物图上补上一根导线（用笔线作导线），使滑动变阻器滑片P向右移动时小灯变亮，并画出对应的电路图．
图12

13、请在图中用铅笔连线代替导线, 把各电路元件连接起来, 要求: 开关同时控制两盏灯,灯L2的亮度可随意调节, 电流表测量干路电流, 并绘出电路图。

图13
