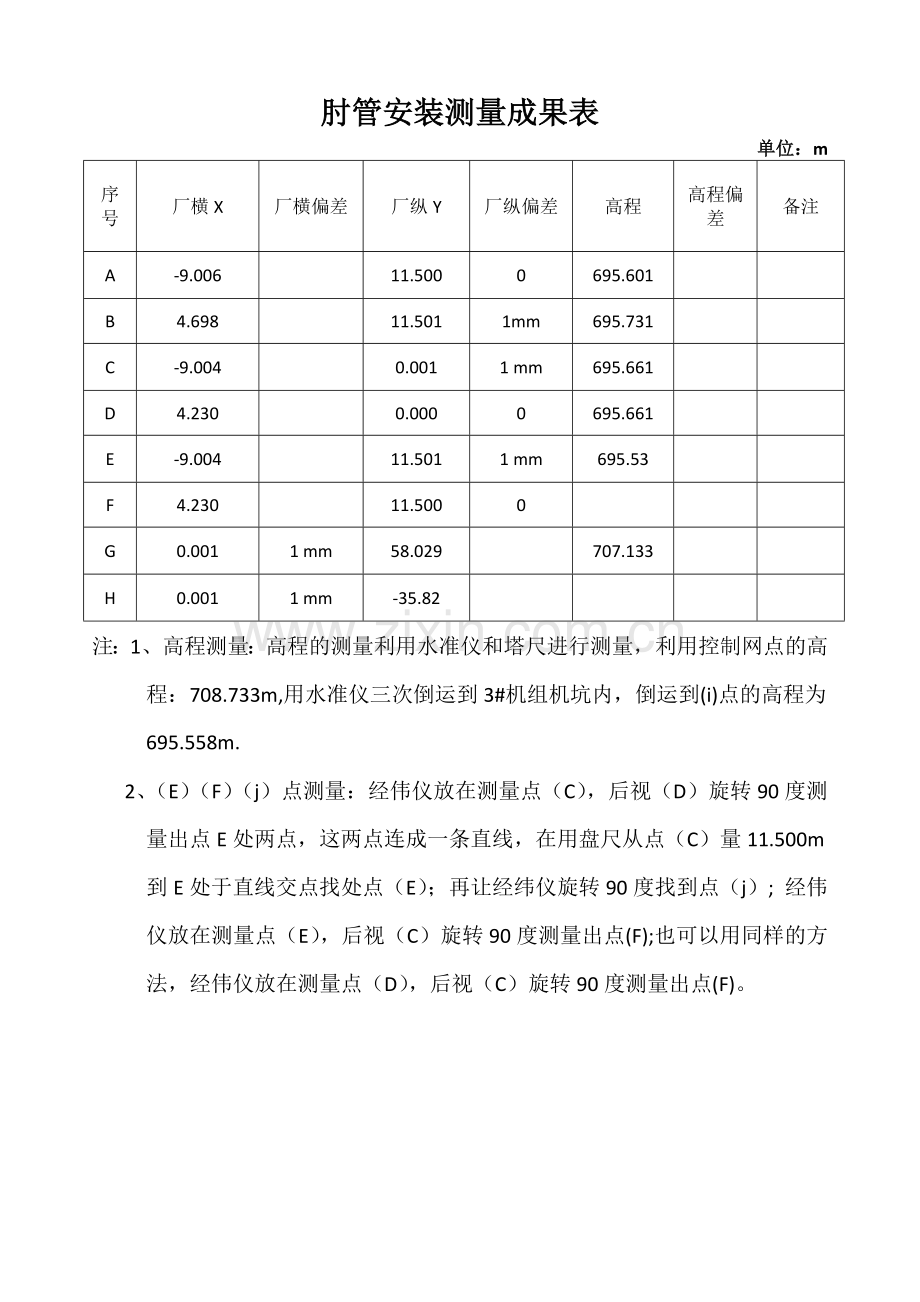

测量成果表2-肘管安装测量成果).doc

资源描述

肘管安装测量成果表单位：m 序号厂横X 厂横偏差厂纵Y 厂纵偏差高程高程偏差备注 A -9.006 11.500 0 695.601 B 4.698 11.501 1mm 695.731 C -9.004 0.001 1 mm 695.661 D 4.230 0.000 0 695.661 E -9.004 11.501 1 mm 695.53 F 4.230 11.500 0 G 0.001 1 mm 58.029 707.133 H 0.001 1 mm -35.82 注：1、高程测量：高程的测量利用水准仪和塔尺进行测量，利用控制网点的高程：708.733m,用水准仪三次倒运到3#机组机坑内，倒运到(i)点的高程为695.558m. 2、（E）（F）（j）点测量：经伟仪放在测量点（C），后视（D）旋转90度测量出点E处两点，这两点连成一条直线，在用盘尺从点（C）量11.500m到E处于直线交点找处点（E）；再让经纬仪旋转90度找到点（j）; 经伟仪放在测量点（E），后视（C）旋转90度测量出点(F);也可以用同样的方法，经伟仪放在测量点（D），后视（C）旋转90度测量出点(F)。 2#机组肘管安装测量成果表项次检查项目允许偏差（mm）实测值（mm）合格优良转轮直径转轮直径 ≤3000 ＞3000 ≤6000 ＞6000 ≤8000 ＞8000 ≤3000 ＞3000 ≤6000 ＞6000 ≤8000 ＞8000 1 管口直径（D） D=2420 ±0.0015D 3.63 ±0.001D 2.42 2mm 2 相邻管口内壁周长（L）差 0.001L 10 0.0008L 8 2.5mm 3 △上管口中心及方位 4 6 8 10 3 5 6 8 0.5mm 4 上管口高程 +8 0 +12 0 +15 0 +18 0 +5 0 +10 0 +10 0 +15 0 1.25mm 复核：测量人： 1#机组肘管安装测量成果表项次检查项目允许偏差（mm）实测值（mm）合格优良转轮直径转轮直径 ≤3000 ＞3000 ≤6000 ＞6000 ≤8000 ＞8000 ≤3000 ＞3000 ≤6000 ＞6000 ≤8000 ＞8000 1 管口直径（D） D=2420 ±0.0015D 3.63 ±0.001D 2.42 2mm 2 相邻管口内壁周长（L）差 0.001L 10 0.0008L 8 3mm 3 △上管口中心及方位 4 6 8 10 3 5 6 8 0.5mm 4 上管口高程 +8 0 +12 0 +15 0 +18 0 +5 0 +10 0 +10 0 +15 0 3mm 复核：测量人：
