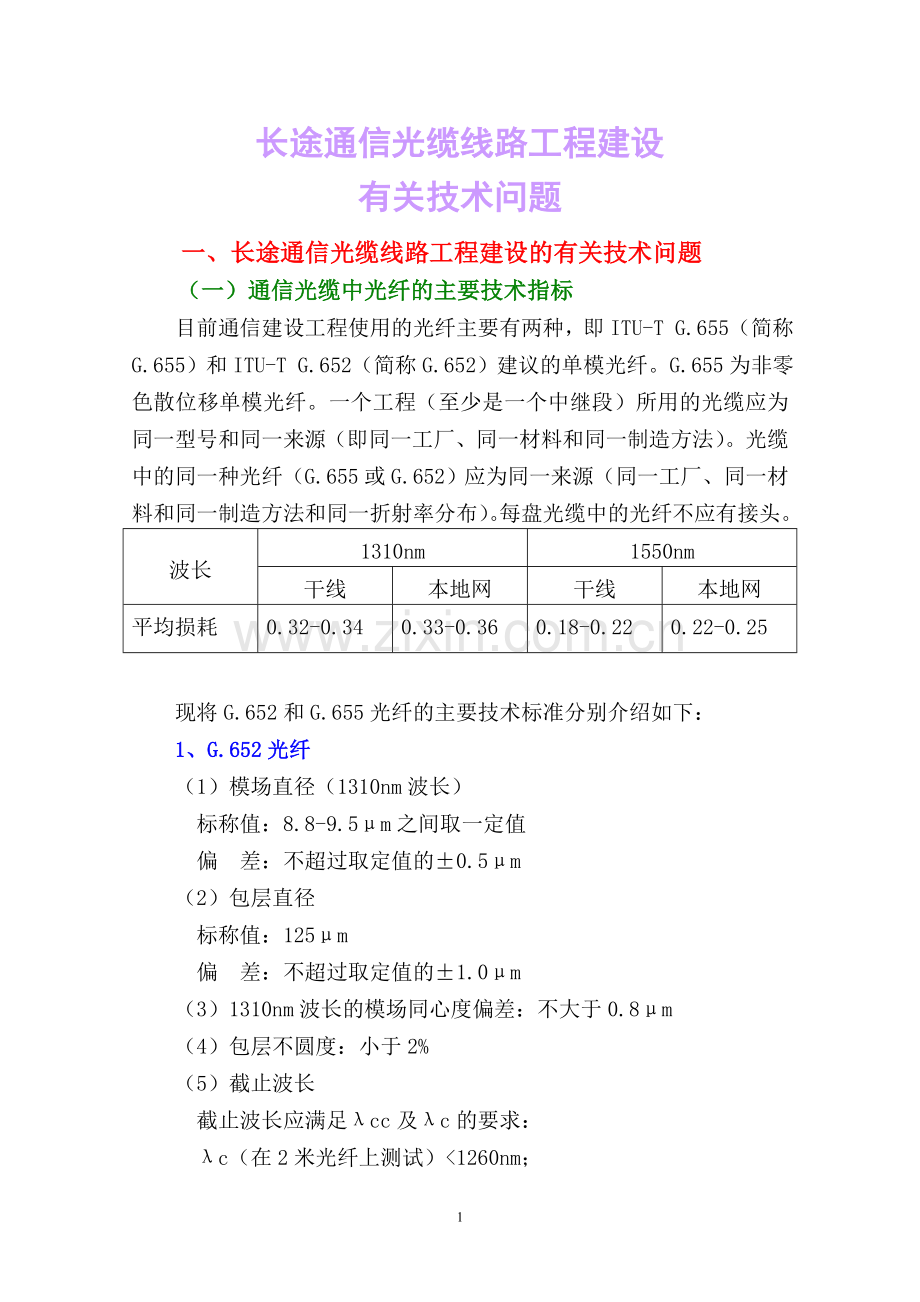

长途通信光缆线路工程建设
有关技术问题
一、长途通信光缆线路工程建设的有关技术问题
（一）通信光缆中光纤的主要技术指标
目前通信建设工程使用的光纤主要有两种，即ITU-T G.655（简称G.655）和ITU-T G.652（简称G.652）建议的单模光纤。G.655为非零色散位移单模光纤。一个工程（至少是一个中继段）所用的光缆应为同一型号和同一来源（即同一工厂、同一材料和同一制造方法）。光缆中的同一种光纤（G.655或G.652）应为同一来源（同一工厂、同一材料和同一制造方法和同一折射率分布）。每盘光缆中的光纤不应有接头。
波长
1310nm
1550nm
干线
本地网
干线
本地网
平均损耗
0.32-0.34
0.33-0.36
0.18-0.22
0.22-0.25

现将G.652和G.655光纤的主要技术标准分别介绍如下：
1、G.652光纤
（1）模场直径（1310nm波长）
标称值：8.8-9.5μm之间取一定值
偏 差：不超过取定值的±0.5μm
（2）包层直径
标称值：125μm
偏 差：不超过取定值的±1.0μm
（3）1310nm波长的模场同心度偏差：不大于0.8μm
（4）包层不圆度：小于2%
（5）截止波长
截止波长应满足λcc及λc的要求：
λc（在2米光纤上测试）<1260nm；

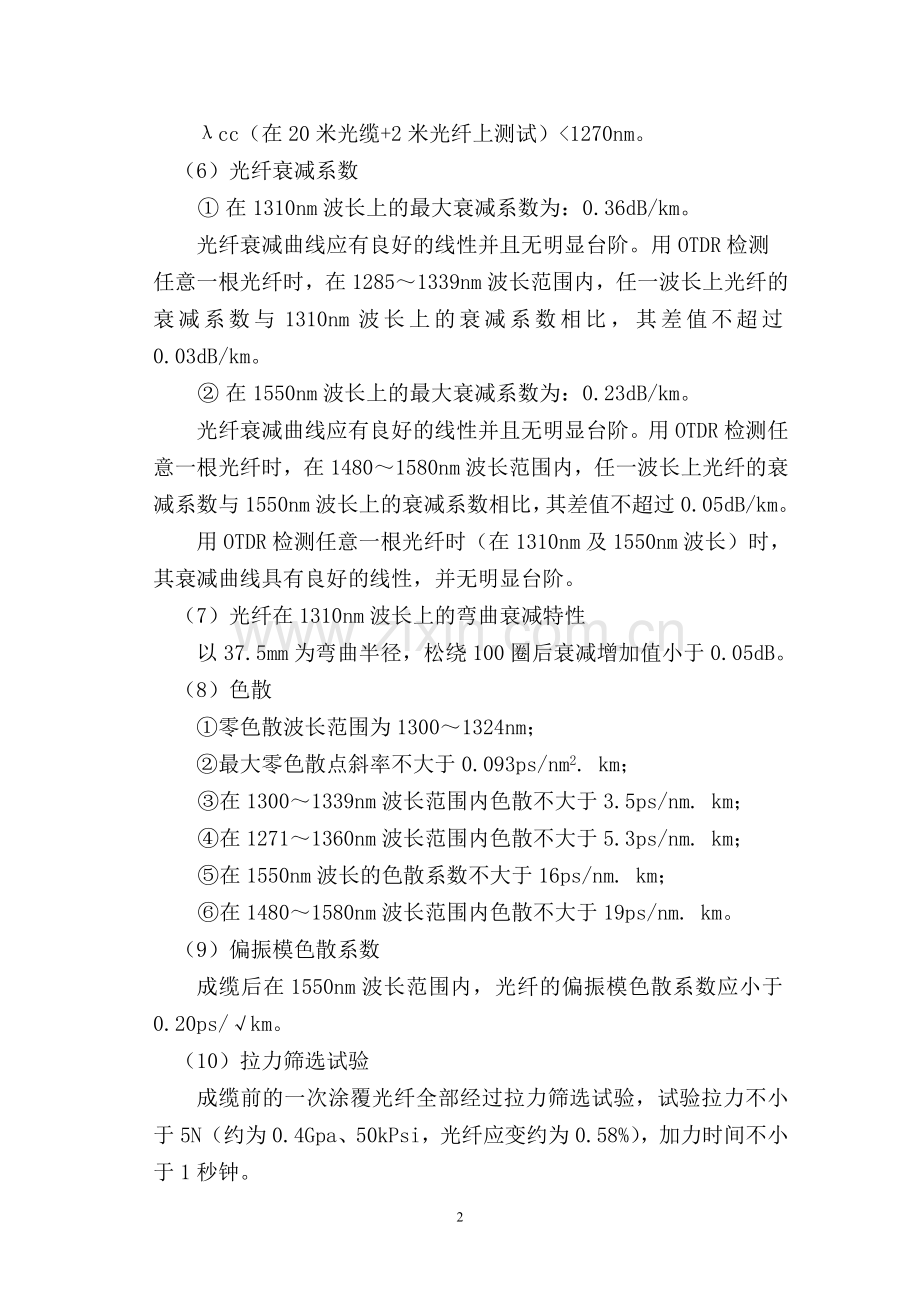

λcc（在20米光缆+2米光纤上测试）<1270nm。
（6）光纤衰减系数
① 在1310nm波长上的最大衰减系数为：0.36dB/km。
光纤衰减曲线应有良好的线性并且无明显台阶。用OTDR检测
任意一根光纤时，在1285～1339nm波长范围内，任一波长上光纤的衰减系数与1310nm波长上的衰减系数相比，其差值不超过0.03dB/km。
② 在1550nm波长上的最大衰减系数为：0.23dB/km。
光纤衰减曲线应有良好的线性并且无明显台阶。用OTDR检测任意一根光纤时，在1480～1580nm波长范围内，任一波长上光纤的衰减系数与1550nm波长上的衰减系数相比，其差值不超过0.05dB/km。
用OTDR检测任意一根光纤时（在1310nm及1550nm波长）时，其衰减曲线具有良好的线性，并无明显台阶。
（7）光纤在1310nm波长上的弯曲衰减特性
以37.5mm为弯曲半径，松绕100圈后衰减增加值小于0.05dB。
（8）色散
①零色散波长范围为1300～1324nm；
②最大零色散点斜率不大于0.093ps/nm2. km；
③在1300～1339nm波长范围内色散不大于3.5ps/nm. km；
④在1271～1360nm波长范围内色散不大于5.3ps/nm. km；
⑤在1550nm波长的色散系数不大于16ps/nm. km；
⑥在1480～1580nm波长范围内色散不大于19ps/nm. km。
（9）偏振模色散系数
成缆后在1550nm波长范围内，光纤的偏振模色散系数应小于0.20ps/√km。
（10）拉力筛选试验
成缆前的一次涂覆光纤全部经过拉力筛选试验，试验拉力不小于5N（约为0.4Gpa、50kPsi，光纤应变约为0.58%），加力时间不小于1秒钟。
（11）光纤着色应优先采用UV处理法。其颜色应不迁染、不褪色（用丙酮或酒精擦拭也应如此）。
（12）光纤接头损耗
所供光缆中的任意两根光纤在工厂条件下1310nm波长的熔接损耗应满足：
平均值≤0.05dB
最大值（2σ）≤0.10dB
2、G.655光纤
（1）模场直径（1550nm波长）
标称值：8.0-11.0μm之间取一定值
偏 差：不超过取定值的±0.6μm
（2）包层直径
标称值：125μm
偏 差：不超过±1.0μm
（3）纤芯（MFD）/包层的同心度偏差：不大于1μm
（4）包层不圆度：小于1%
（5）截止波长
截止波长应满足λc或λcc的要求：
λc（在2米光纤上测试）<1470nm
λcc（在20米光缆+2米光纤上测试）<1480nm
（6）光纤衰减系数
①在1550nm波长上的最大衰减系数应≤0.22dB/km
在1525～1565nm波长范围内，任一波长上光纤的衰减系数与1550nm波长上的衰减系数相比，其差值不超过0.05dB/km。
②光纤衰减曲线应有良好的线性并且无明显台阶。用OTDR检测任意一根光纤时，在1550nm波长处500m光纤的衰减值应不大于（αmean+0.10dB），αmean是光纤的平均衰减系数。
（7）光纤在1550nm波长上的弯曲衰减特性
以37.5mm为弯曲半径，松绕100圈后，衰减增加值应小于0.10dB。
（8）色散
①最大零色散点斜率：≤0.10ps/nm2. km。
②非零色散波长区在1530～1565nm范围内任何波长处的色散系数都应满足：1.0≤D≤6.0 ps/nm. km。
（9）偏振模色散
成缆后在1550nm波长范围内，光纤的偏振模色散系数应小于0.1ps/√km。
（10）拉力筛选试验
成缆前的一次涂覆光纤全部经过拉力筛选试验，试验拉力不小于5N（约为0.4Gpa、50kPsi，光纤应变约为0.58%），加力时间不小于1秒钟。
（11）光纤着色应优先采用UV处理法。其颜色应不迁染、不褪色（用丙酮或酒精擦拭也应如此）。
（12）光纤接头损耗
所供光缆中的任意两根光纤在工厂条件下1550nm波长的熔接损耗应满足：
平均值≤0.05dB
最大值（2σ）≤0.10dB

（二）光 缆
目前通信工程建设所用的光缆按缆芯结构划分主要有：松套层绞式光缆、中心束管式光缆、骨架式光纤带光缆、全介质自承式光缆、架空地线复合光缆、室内光缆等；按其使用用途划分，又分为：管道/架空光缆、直埋光缆、非金属光缆、轻铠光缆、特殊光缆，如水底光缆、海底光缆、防蚁光缆、阻燃光缆等；按光缆护层结构划分（光缆护层结构应根据敷设地段环境、采用的敷设方式和保护措施确定），又分为：用于直埋光缆的护层结构：PE内护层+防潮铠装层+PE外护层，或防潮层+ PE内护层+铠装层+PE外护层，光缆型号有GYTA53、GYTA33、GYTS、GYTY53或其他更为优良的结构；用于架空光缆的护层结构：防潮层+ PE外护层，光缆型号有GYTA、GYTS、GYTY53、GYFTY、ADSS、OPGW或其他更为优良的结构；用于管道光缆（含硅芯塑料管管道）的护层结构：防潮层+ PE外护层，光缆型号有GYTA、GYTS、GYTY53、GYFTY或其他更为优良的结构；用于水底光缆的护层结构：防潮层+ PE内护层+钢丝铠装层+PE外护层，光缆型号有：GYTA33、GYTA333、GYTS333、GYTS43或其他更为优良的结构；用于局内光缆的护层结构：阻燃材料外护层；用于防蚁光缆的护层结构：直埋光缆结构+防蚁外护层。
1、光缆缆芯结构
（1）缆芯一般采用松套管层绞式或中心束管式结构；
（2）缆芯以12芯为一组；若采用G.655 光纤与G.652光纤混合缆芯结构，应注明第X组～第X组采用 G.655 光纤或G.652光纤；
（3）同一包中同芯数各类型光缆分组纤芯数量及其色谱应一致。缆芯内应充满缆膏和松套管内应充满纤膏。
（4）加强构件可以为金属或非金属。金属加强芯应采用不锈钢丝，也可采用其它不易腐蚀的、不析氢的、涂有保护层的钢丝等。非金属加强芯应采用玻璃纤维增强塑料，拉力≥1500N。
2、光纤识别
（1）为了便于识别，光纤和松套管必须有色谱标志。每组12根光纤应用12色（即全色谱）
（2）用于识别的色标应鲜明，在安装或运行中可能遇到的温度下，不褪色，不迁染到相邻的其它光纤或光缆元件上，并应透明。
（3）每盘光缆两端分别有端别识别标志。（即A端或B端）
3、机械性能
光缆在承受表列“允许拉伸力”和“允许压扁力”的情况下，受力解除后，所有光纤的衰减均不应有变化。光缆允许拉伸力和允许压扁力见下表：
光缆的机械性能要求
光缆类型
允许拉伸力（N）
允许压扁力（N/100 mm）
短暂拉伸力
长期拉伸力
短暂压扁力
长期压扁力
GYTA光缆
≥1500
≥600
≥1000
≥300
GYTY53光缆
≥3000
≥1000
≥3000
≥1000
其他机械性能的技术要求和试验方法按供货合同约定。
4、光缆标称盘长：一般为2000m，或按供货合同约定。
5、光缆外护层上以1米间隔印出以下内容：
（1）纵长米
（2）光纤数量和类型
（3）工程名称缩写：电信运营商徽标——工程名称
（4）制造厂家
（5）制造年份
以上标志是永久和清晰的（在光缆寿命期间内）。尺码的精确度应优于每100m±0.2 m。
现将光缆出厂检验的三个实例列于附录1、附录2、附录3.
（三）光缆接头盒的主要技术要求及光纤与光缆的连接
1、光缆接头盒的主要技术要求
（1）使用要求：接头盒要适应架空、管道用直通及分岐接续，光缆可以在接头盒两端的任意一端进、出或一端进、一端出。
接头盒要适应架空、管道等各种程式光缆的接续，也要适应不同结构光缆加强芯的固定。
（2）适用温度范围
工作时：-20℃～+60℃
运输及储存时：-30℃～+70℃。
（3）张力：接头盒两端安装光缆后，盒内充气60±5Kpa，应能承受1500N轴向拉力，加力时间不少于1min。
测试后，接头盒不漏气、不变型、无损伤，接口处连接的光缆无松动和移位现象。
（4）压力：接头盒两端安装光缆后，盒内充气60±5Kpa，应能承受3000N/10cm横向均布压力，加力时间不少于1min。
测试后，接头盒不漏气、不变型、无损伤。
（5）冲击：接头盒内充气40±5Kpa，在-20℃保持1小时，应能承受落高1米，锤重1Kg的冲击，冲击次数不少于8次，接头盒应无漏气、变形、龟裂现象。
（6）密封性能：接头盒内充气100±5Kpa，测试温度从-40℃~+60℃，接头盒应不漏气、不变形、不龟裂。
（7）光纤盘留：盘留光纤长度>2x0.8m，盘留带松套管光纤长度>2x0.8m，盘留曲率半径>37.5mm。
（8）对地绝缘：光缆接头盒浸水24小时后测试，盒内所有金属构件与大地之间的绝缘电阻应≥20000MΩ（500V，DC测试）。
（9）耐压强度：光缆接头盒浸水24小时后测试，盒内所有金属构件与大地之间的耐压强度不小于15KV（DC. 2min）。
（10）光纤接续点保护：光纤接续点应有热熔管保护，热熔管应卡固在存纤盘上且不应自行脱落。
（11）所有光纤在存纤盘内均应有明显的序号标识。
（12）接头两侧光缆的金属护层和加强芯在盒内应具有电气性能可连、可断的功能，金属护层和加强芯应便于与监测电缆中的铜线连接。
（13）接头盒应能重复开启以便于检修，且应不更换配件、不影响性能。
（14）接头盒壳体表面应光洁平整、形状完好、色泽一致，无气泡、龟裂、空洞、翘曲、杂质等缺陷，无溢边和毛刺。
（15）接头盒具有抗腐蚀和抗老化性能，接头盒外部金属构件及紧固件应采用不锈钢，并保证不腐蚀。
（16）接头盒使用寿命不小于25年。
2、光纤与光缆的续接
（1）施工前，应根据复测路由计算出光缆敷设总长度以及光纤全程传输质量要求，科学地进行光缆配盘；光缆应尽量做到整盘敷设，以减少中间接头；配盘时光缆接头应避开交通要道口及河、塘、障碍物地段，应尽量避免在转弯、桥梁等不稳定地段设置光缆接头。
（2）光纤接续采用熔接法，每个接头熔接损耗应从严控制，平均值不应大于0.08dB（OTDR双向测试，取平均值）。
（3）光缆接续前应核对光缆程式和端别。
（4）光缆接续操作人员应持证上岗，接续时必须认真执行操作工艺的要求；光缆各连接部位及工具、材料应保持清洁，确保接续质量和密封效果。
（5）光纤接续严禁用刀片去除一次涂层或用火焰法制备端面；对填充型光缆，接续时应采用专用清洁剂去除填充物，禁止用汽油清洁；应根据接头套管的工艺尺寸要求开剥光缆外护层，不得损坏光纤。
（6）光缆接续应连续作业，以确保接续质量，超大容量光缆当日确实无法完成的光缆接头应采取安全保护措施，不得让光缆受潮。
（7）每个接头处，光缆均应留有一定的余量，予留长度见相关规定，以备日后维修或第二次接续使用。
（8）光缆接头两侧的光缆金属构件均不连通，同侧的金属构件相互间也不连通，均按电气断开处理。在各局（站）的ODF架上，光缆金属构件间均应互相连通并接机架保护地线。
（9）光缆与设备的连接在ODF架上采用活接头方式，（ODF架属光缆线路侧，是机线的分界点，在ODF架适配器设备侧的尾纤接DDF架），活接头的插入损耗要求小于0.5dB，反射衰耗大于50dB，缆间接续采用固定熔接方式接头。
（10）光缆接头盒在人（手）孔内宜安装在常年积水水位以上的安全位置，采用保护托架或其他方法承托。保护托架一般为U型；接头两侧余留光缆，缠绕成φ60cm的圆圈（应整齐美观），市话管道固定在接头人孔相邻的人孔内；硅芯塑料管道固定在接头的同一人孔内；架空光缆固定在接头杆相邻电杆的杆上或杆旁的吊线上；直埋光缆放置在接头坑内。
（四）、光缆敷设安装及技术要求
1、光缆线路敷设的一般规定
（1）长途光缆线路走向，应以局（站）所处地理位置规定：北或东为A端；南或西为B端。
（2）光缆的敷设安装方法，可根据敷设地段环境、条件，选择人工或机械敷设；采用直埋硅芯塑料管管道时，光缆应采用气流法穿放敷设方式。
（3）光缆配盘、敷设安装的重叠和预留长度可参照下表，并视工程实际情况确定。
光缆重叠和预留参考长度
项 目
敷 设 方 式
直埋
管道
架空
水底
接头重叠长度（一般不小于）
12m
12m
18m
5m
人（手）孔内自然弯曲增长

0．5～1m

光缆沟或管道内弯曲增长
7‰
10‰

按实际
架空光缆平均预留（除接头预留外）

7‰～10‰

地下局内每侧预留
5～10m，可按实际需要适当调整
地面局内每侧预留
10～20m，可按实际需要适当调整
因水利、道路、桥梁等建设规划导致的预留
按实际需要确定
光缆布放时的重叠长度，应符合光缆在接头处的预留、光纤在接头盒内的盘留以及由于现场环境条件决定的接续操作要求；维护预留按设计要求确定，设计未提出时可根据业主要求确定，一般每隔500m预留10m，预留光缆的安装方法一般可采用“十字”支架盘留或通信光缆收线储存盒方式。
（4）光缆敷设前应进行科学合理的配盘。配盘应根据光缆盘长和路由情况考虑，应尽量做到不浪费光缆和减少接头；配盘应根据路由要求选择合适的光缆结构、程式；应尽量按出厂盘号顺序排列，以减少光纤参数差别所产生的接头本征损耗；应尽量避免短段光缆，短段光缆长度一般不少于500m；光缆接头位置应确保安全和便于施工、维护等要求。
（5）光缆在各类管材中穿放时，管材的内径应不小于光缆外径的1.5倍。光缆敷设安装后，管口应进行封堵处理。
（6）布放光缆时，光缆必须由缆盘上方放出，并保持松弛弧形。光缆布放过程中应无扭转，严禁打小圈、浪涌等现象发生。
（7）光缆布放完毕，应检查光纤是否通光良好，光缆端头应做密封防潮处理，不得进水。
5、管道光缆敷设安装
（1）新建通信管道的路由、人（手）孔等应按设计要求建筑，一般应符合下列要求：
① 管道在公路路肩敷设时，管道埋深（管道顶部距地面）应符合
设计规定，一般不小于0.8m;
②管道在田地、山村等地点建筑时，管道埋深应取决于不妨碍正常耕作、种植、小型灌溉的疏浚为前提。进入人（手）孔处的管道底部距人（手）孔底板面及管道顶部，距人（手）孔内上覆顶面的净距不小于0.30m；采用成品手孔时可视情况确定。
③管道和其它地下管线及建筑物之间的最小净距应符合下表规定。
管道和其他地下管线及建筑物之间的最小净距 单位：m
其他管线及建筑物名称
平行净距
交叉净距
给水管（管径小于30cm）
0.5
0.15
给水管（管径30～50cm）
1.0
0.15
给水管（管径大于50cm）
1.5
0.15
排水管
1.0（注1）
0.15（注2）
热力管
1.0
0.25
煤气管（压力小于300kpa）
1.0
0.3（注3）
煤气管（压力300～800kpa）
2.0
0.3（注3）
埋式电力电缆（35KV以下）
0.5
0.5（注4）
埋式电力电缆（35KV以上）
2.0
0.5（注4）
其他埋式通信光（电）缆
0.75
0.25
绿化（乔木）
1.5

绿化（灌木）
1.0

地上杆柱
0.5～1.0

马路边石
1.0

路轨外侧
2.0

房屋建筑红线或基础
1.5

水井、坟墓
2.0

粪坑、积肥池、沼气池、氨水池等
2.0

其它通信管道
0.5
0.15
注1：主干排水管后敷设时，其施工边沟与管道间的水平净距不宜小于1.5m；
注2：当管道在排水管下部穿越时，净距不宜小于0.4m，通信管道应作包封，包封长度自排水管两侧各加长2m；
注3：在交越处2m范围内，煤气管不应做接合装置和附属设备；
注4：如电力电缆加钢管保护时，净距可减少到0.15m。
（2）管道光缆的孔位应符合设计要求，一般由下至上，由两侧至中间安排。管道在光缆敷设前必须进行管孔的清刷和试通。
（3）孔径为Ф90mm的水泥管道穿放塑料子管（以下简称“子管”）3根，Ф100mm的塑料管道，穿放子管4根，子管应一次性穿放，多根子管应全色谱或同色子管在人（手）孔的端头用色带区别。多根子管的总等效外径不宜大于管道孔径的85%。
（4）子管的布放方法与光缆布放方法基本上相同，还应符合下列要求：
②子管在人（手）孔中应伸出管道口10-15cm（冬季宜短一些，夏
季宜长一些）
③穿放子管的管孔应安装塑料管堵头（也可采用其他更科学的方法），以固定子管；
④子管在管道中不得有接头；
⑤子管布放完毕，应将管口作临时封堵；本期不用的子管必须在
人（手）孔内的子管端口安装堵塞（帽）。
（5）管道光缆敷设，可采用机械牵引或人工牵引。在市区一般采用人工牵引方式，每个人（手）孔应有专人助放，牵引力不宜超过1000N，一次牵引长度以500m为宜，最长不应超过1000m，超长时应采取倒盘盘“∞”字或光缆倒盘器倒盘后再布放。
（7）管道光缆在人（手）孔内，应紧靠人（手）孔壁，转角人孔应大转弯布放，光缆在人（手）孔内应采用波纹塑料软管保护并用尼龙扎带绑扎固定在托板上、或托架上、或人（手）孔壁上：人（手）孔内光缆，应排列整齐并留适当余量避免光缆绷得太紧。
（8）人（手）孔内的光缆应有醒目的识别标志或光缆标志牌。标志牌的数量按设计规定，标志牌上应标明电信运营商、工程名称、光缆纤芯数量、方向等内容。
（10）局（站）内光缆的敷设安装要求
①局（站）内光（电）缆进线室-光分配架（即ODF 架）应布放在走线架或槽道上，由于路由复杂，宜采用人工布放方式。布放时上下楼道及每个拐弯处应设专人，应统一指挥牵引，牵引中保持光缆呈松弛状态，严禁出现打小圈和死弯或光缆绷得太紧。
②光缆在上线柜、走线架和槽道上应用尼龙扎带绑扎牢固并挂上光缆标志牌以便识别。
③光缆在进线室内应选择安全的位置，当处于易受外界损伤的位置时，应采取子管或波纹塑料软管等保护措施。
④光缆经由上线柜、走线架、槽道的拐弯点（前、后）应予绑扎。上、下走道或爬墙的绑扎部位，应垫胶管，避免光缆受侧压。
⑤按规定预留的光缆，应留在光（电）缆进线室，不得留在槽道或ODF架顶。
⑥光缆在机房内应注意做好防火措施，光缆在进线室内应用防火材料（玻纤布）进行防护。地级市通信局（站）应采用阻燃光缆进出局（站），阻燃光缆的标准盘长为500m，应合理配盘，避免浪费。
⑦光缆进入进线室后，在进局管道两侧（进线室和局前人孔）应做防水处理，具体位置为：光缆和子管之间，子管与子管之间，子管与管孔之间。
⑧光纤成端安装
a、光缆在ODF架成端；
b、光纤成端应按纤序规定与尾纤熔接，并应用OTDR监测，避免接头损耗过大；
c、光纤与尾纤余留长度在ODF架盘纤盒中安装，应有足够的半径（＞37.5mm），安装稳固、不松动并注意整齐、美观；
d、成端完毕后进行通光检查，确保光纤通道性能良好；
e、光纤成端后纤号应有明显的标志。
6．架空光缆敷设安装
（5）架空光缆线路距地面和其它建筑物的距离应符合下表规定。

架空光缆线路与其他建筑物间距表
序号
间 距 说 明
最小净距（m）
交越角度
1
光缆距地面

一般地区
3．0

特殊地点（在不妨碍交通和线路安全的前提下）
2．5

市区（人行道上）
4．5

高杆农林作物地段
4．5

2
光缆距地面

跨越公路及市区街道
5．5

跨越通车的野外大路及市区巷弄
5．0

3
光缆距铁路

≥450
跨越铁路（距轨面）
7．5
跨越电气化铁路
一般不允许
平行间距
30．0
4
光缆距树枝

在市区：平行间距
1．25

垂直间距
1．0

在郊区：平行及垂直间距
2．0

5
光缆距房屋（一般不允许）

跨越平顶房顶
1．5

跨越人字屋脊
0．6

6
光缆距建筑物的平行间距
2．0

7
与其他架空通信缆线交越时
0．6
≥300
8
与架空电力线交越时
1．0
≥300
9
跨越河流
2．0

不通航的河流，光缆距最高洪水位的垂直间距；
通航的河流，光缆距最高通航水位时的船桅（舱）最高点
2．0
1．0

10
消火栓
1．0

11
光缆沿街道架设时，电杆距人行道边石
0．5

12
与其他架空通信缆线平行时
不宜小于4/3杆高

（6）杆路要求
①原有杆路的整治要求
利用原有杆路敷设光缆时，若原有杆路上已有光缆，新建工程敷设光缆架设在杆上的位置，应视光缆线路的等级而定，等级高的在上层，等级低的在下层，如杆梢已无架设位置，需要对原有杆路进行整治，整治要求如下：
a、对部分杆梢没有架设位置的电杆，必须将原有吊线抱箍下移，让出安全架设新吊线的位置；
b、下移吊线离地高度必须符合《规范》对地的隔距要求。
c、对跨越铁路或公路没有架设位置的电杆，应新立电杆过路。
d、对原有倾斜的电杆应进行扶正。
②新立杆路技术要求
新立电杆原则上采用梢径为Ф15cm，1/75锥形预应力砼杆，基本杆高为8m。特殊地段的电杆程式按施工图设计的规定。
新立电杆埋深要求见下表：

新立电杆埋深要求
杆 高
埋 深（m）
普通土
硬土
水田、湿地
石质
7m×15cm
1.3
1.2
1.4
1.0
8m×15cm
1.5
1.4
1.6
1.2
9m×15cm
1.6
1.5
1.7
1.4
10m×15cm
1.7
1.6
1.8
1.6
12m×15cm
2.1
2.0
2.2
2.0
在河岸、塘边缺土的电杆，应做石护墩保护；在路边易受车辆碰撞的电杆应做护杆桩保护。
杆路与其他设施、树木最小水平净距表
其它设施名称
最小水平净距（m）
备注
消火栓
1.0
指消火栓与电杆距离
地下管、缆线
0.5～1.0
包括通信缆线与电杆间的距离
火车铁轨
地面杆高的4/3

人行道边石
0.5

地面上已有其它杆路
其它杆高的4/3

市区树林
0.5
缆线到树干的水平距离
郊区树木
2.0
缆线到树干的水平距离
房屋建筑
2.0
缆线到房屋建筑的水平距离
（7）拉线安装要求
①拉线程式的选择
a、终端杆拉线：应选择比吊线（7/2.2）大一级的程式（7/2.6）。
b、角杆拉线：角深≤13m时，拉线同吊线程式；角深>13m时，应选择比吊线大一级的程式。
C、中间杆档两侧线路负荷不同时，应设置顶头拉线，顶头拉线程式应与拉力较大一侧的吊线程式相同。
d、抗风杆的侧面拉线，防凌杆的侧面拉线、顺线拉线均选用与吊线程式相同。
e、假终结、泄力结、长杆档和角深>3m的高拉桩杆，拉线程式与吊线程式相同。
f、撑杆的要求，应考虑电杆受力处的抗弯力，角深>5m时，电杆强度较一般杆增强一级，角深应<10m，撑杆的距高比一般采用0.6，撑杆的梢径应不小于连接处电杆直径的4/5。
②除按规定安装拉线外，电杆埋深不够及松土地段，土质松软地段的角杆角深>5m，终端杆、分线杆、跨越杆、长杆距杆、飞线杆的杆底均应加底盘等加固装置。
③抗风杆和防凌杆拉线的隔装数应符合下表要求。
抗风杆和防凌杆拉线的隔装数
架空光缆
及吊线条数
轻、中负荷区（杆距50m）
重、超重负荷区（杆距25m）
重、超重负荷区（杆距50m）
抗风杆
防凌杆
抗风杆
防凌杆
≤2
8
16
4
8
>2

8

4
④拉线程式与拉线盘、地锚铁柄的配套应符合下表要求
拉线程式
拉线盘程式（mm）
地锚铁柄程式（mm）
7/2.2
500×300×150
Φ16×2100
7/2.6
500×300×150
Φ20×2100
7/3.0
600×400×150
Φ20×2100
（8）吊线安装要求
架空光缆宜采用附加吊线架挂方式，每条吊线一般只宜架挂一条光缆。根据工程要求也可采用自承式。光缆在吊线上可采用电缆挂钩安装，也可采用螺旋线绑扎。
吊线的安装应符合下列要求：
①吊线程式的选择
江苏省的架空光缆线路属轻和中负荷区，标准杆距一般为50m，吊线的程式宜选用7/2.2规格的镀锌钢绞线。
②吊线的安装和加固
a．吊线用穿钉（木杆）或吊线抱箍（水泥杆）和三眼单槽夹板安装，也可用吊线担和压板安装。
b．吊线在杆上的安装位置，应兼顾杆上其他缆线的要求。(一般情况线路等级高的在上层，线路等级低的在下层)，吊线安装后要保证架挂光缆后，在最高温度和最大负载时光缆与其他设施的净距符合相关隔距要求。
c．吊线的终结、假终结、泄力结、仰俯角（坡度变更超过杆距的5%、小于10%）装置以及外角（角深>5m）杆保护装置等按本地网架空光缆线路的相关规范处理。
d．长杆档应采用正、副吊线跨越装置，其中正吊线宜采用7/2.2规格，副吊线宜采用7/3.0规格。
e．吊线接头原则上采用另缠法制作。
（9）架空光缆挂钩安装要求
①挂钩的规格：宜采用25mm塑托挂钩或25mm尼龙托板挂钩，不宜采用金属托板挂钩。
②挂钩的间距：50±3cm
③挂钩的安装要求：挂钩在吊线上的搭扣方向应一致，挂钩托板齐全，应呈直线。
（10）架空光缆敷设安装要求
①架空光缆一般采用人工布放，一般情况先布放光缆然后挂挂钩（先挂挂钩后穿放光缆较麻烦），架空光缆在角杆、吊档杆、顶档杆上应作伸缩余留；普通杆一般每隔10根杆应作伸缩余留。伸缩余留安装应符合下图所示要求。
水泥（木）杆

60
100
100
60
90

吊线

光缆

皮线绑扎

聚乙烯软管
挂钩

单位：cm

光缆在杆上伸缩余留安装示意图
②光缆在引上杆应采用管钢保护，钢管上方管口应作堵塞处理，光缆引上后应作伸缩弯保护。钢管一般采用Φ100mm镀锌对缝钢管，内穿PE或PVC子管4根，子管延伸至光缆吊线下50cm，均绑扎在电杆上。
③光缆接头盒的安装应符合下列要求：
a、根据接头盒的程式，安装固定在电杆上或电杆附近1m左右的吊线上。光缆接头盒安装必须牢固、整齐。
b、光缆接头盒两侧应作伸缩余留。
c、光缆接头的余留光缆一般安装在接头杆两侧临近的电杆上或吊线上，并按设计要求盘留。一般缠绕成Φ60cm圆圈后采用十字支架或通信光缆收线储存盒安装方式。
④光缆与架空电力线路交越时，应将交越处作绝缘处理。光缆在不可避免跨越或临近有火险隐患的建筑设施时，应采取防火保护措施。
（11）号杆应按设计规定进行。号杆的字或牌的长度，最末一个字符或杆号牌的边缘应距地面2.5m；杆号面向街道或公路。一个中继段内杆号应采用同一种方法书写、或喷刷、或钉牌。杆号应整齐、美观、清晰。
8、光缆预留
光缆在下列情况应作预留，预留光缆应缠绕成直径为Φ60cm的圆圈挂固在相对安全的人（手）孔壁上；架空光缆固定在电杆上（或吊线上）。
（1）光缆在敷设安装时的预留长度见2.（3）表的规定。
（2）光缆在人（手）孔内应采用阻燃的波纹保护管保护，阻燃波纹管根部应伸入子管内5cm，管口进行堵塞并缠裹自粘胶带和尼龙扎带保护，保护管间隔适当距离进行绑扎，保护管的纵向剖口朝里或朝下。
（3）光缆穿越河流、附挂桥梁、穿越公路、穿越铁路等特殊地段，每处应预留光缆5～30m。
（4）管道光缆在人（手）孔内弯曲增长长度一般为0.5～1m/人（手）孔。
（5）架空光缆根据沿线杆路路由地理情况，光缆采取适当预留，一般每隔200m处光缆预留30cm，每隔500m处光缆预留8～10m，飞线杆档两侧电杆光缆预留8～10m（具体预留长度应按设计规定）。
9、光缆线路防护
（1）光缆线路防强电
①有金属构件的无金属线对光缆线路受强电线路危险影响允许标准应符合下列规定：
a、强电线路故障状态时，光缆金属构件上的感应纵向电动势或地电位升高应不大于光缆绝缘外护层介质强度的60％。
b、强电线路正常运行状态时，光缆金属构件上的感应纵向电动势应不大于60V。
②有金属构件的无金属线对光缆线路不考虑强电干扰影响。
③在选择光缆路由时，应与现有强电线路保持一定的隔距，当与之接近时，在光缆金属构件上产生的危险影响不应超过容许值。
④光缆线路与强电线路交越时，宜垂直通过；在困难情况下，其交越角度应不小于45°
⑤目前采用的光缆一般为无铜导线、塑料外护套耐压强度为15KV的光缆，应将各单盘光缆的金属构件在接头处作电气断开，将强电影响的积累段限制在单盘光缆的制造长度内。光缆沿线不接地，仅在各局（站）内的ODF架上接保护地线。
⑥局（站）内新增ODF架时，ODF架应使用无接头的35mm2铜导线直接接至保护地排，进局（站）光缆的金属加强芯应固定在ODF机架内的接地排，并与机架保证良好的电气连通。
⑦架空光缆线路与电力线路交越时，应做好绝缘处理，其最小净距见下表：
其它电气设备名称
最小垂直净距（m）
备注
架空电力线路有防雷保护设备
架空电力线路无防雷保护设备
10kV以下电力线
2.0
4.0
最高光缆线到电力线条
35kV至110kV电力线
3.0
5.0
最高光缆线到电力线条
110kV至154kV电力线
4.0
6.0
最高光缆线到电力线条
154kV至220kV电力线
4.0
6.0
最高光缆线到电力线条
供电线接用户线
0.6
最高光缆线到电力线条
霓虹灯及其铁架
1.6
最高光缆线到电力线条
电车滑接线
1.25
最高光缆线到电力线条
（2）光缆线路防雷
①年平均雷暴日数大于20天的地区，以及有雷击历史的地段，光缆线路应采取防雷保护措施。年平均雷暴日数向当地气象部门获取。
②无金属线对有金属构件的直埋光缆线路和硅芯塑料管管道的光缆线路的防雷保护可选用下列措施：
（3）光缆线路防蚀、防潮
光缆外护套为高密度PE塑料，具有良好的防蚀性能。光缆缆芯设有防潮层并填充油膏，故光缆一般不再考虑外加防蚀和防潮措施。
为避免光缆PE外护套在施工过程中局部受损伤，以致光缆外护套的绝缘性能下降，甚至形成透潮进水的隐患，施工中特别要注意保护光缆PE外护套的完整性，布放前须认真进行单盘检查，并在施工过程中进行逐段测试和验收。
（4）光缆线路防火
局（站）内光缆应采取防火措施。局（站）内光缆宜用阻燃光缆（地级市）或用阻燃材料（玻纤布）包裹光缆。
（5）光缆线路防鼠
鼠类能危害光缆，但因光缆均穿放在直径较小的子管中，且端头处又有封堵措施，故不再考虑外加防鼠措施。
（6）光缆线路防鸟
在鸟啄较严重的地区，光缆选用GYTY53光缆，同时吊线上方5cm处再悬挂一根4.0铁线。
2、中继段光纤线路衰耗测量
（1）中继段光纤线路衰耗测量，应用OTDR在ODF架上测量光纤线路外线侧的衰耗值。
（2）衰耗测量应在完成光缆成端后，经ODF架上光缆线路侧尾纤进行测试。
（3）用OTDR测试，应双方向测量取其平均值的方式。
（4）用光源、光功率计测试。
（5）测试数据应包括：中继段光纤线路总衰耗（dB）、光纤线路衰减系数（dB/Km）和中继段光纤传输长度（Km）。测试结果应及时记入中继段测试记录。光纤衰减系数应符合设计和相关《规范》规定。
3、中继段光纤后向散射曲线观察
（1）光纤线路后向散射曲线即光时域波形的观察，应在光纤成端、沟坎加固等路面动土项目全部完成后进行。
（2）光纤线路后向散射曲线应均匀平滑，光纤波形及接头“台阶”无异常。
（3）光纤线路后向散射曲线检查可与光纤线路衰耗测试同时进行。
（4）OTDR打印的光纤线路后向散射曲线应清晰无误，可供验收及日常维护参考。
（六）竣工技术文件编制
1、一般规定
（1）光缆线路工程施工工程量全部完成后，应及时编制竣工技术文件，一般为一式三份（份数按施工合同规定）。应在初步验收前经监理单位审核后提交业主核查。
（2）光缆线路工程竣工技术文件，应包括三个部分：竣工路由图、中继段测试记录及施工技术文件。
（3）竣工技术文件还应符合《建设工程文件归档整理规范》（GB/T50328-2001）的要求。
光缆线路工程初步验收
（1）干线光缆线路工程初步验收（简称工程初验），应在施工完毕并经工程监理单位预检合格后进行。业主（省级）在收到监理单位“关于工程初验申请报告”后一周内组织工程初步验收。初验工作，一般可分档案、安装工艺、传输特性测试和财务、物资等四个组，分别对工程质量进行全面检查和评议。初验组认为有必要时可对隐蔽工程质量进行复查。
（2）光缆线路的安装工艺、传输特性应按下表的项目内容进行检查和抽测。安装工艺和测试数据应符合设计和规范的相关标准，测试数据还应与施工单位提供的竣工测试记录相符或吻合。

光缆线路工程初步验收项目内容
序号
项 目
内 容
检查方式
1
安装工艺
（1）路由走向及敷设位置；
（2）直埋光缆线路的保护、标石安装质量；
（3）水底光缆的走向、安装质量、标志规格、位置；
（4）架空光缆安装质量、接头盒及预留光缆安装；
（5）局内光缆走向、人（手）孔内安装质量、预留长度、ODF架安装质量、光缆及光纤标志；
（6）ODF架接地质量。
抽查10%
2
中继段
光纤主要
传输特性
（1）光纤平均接头损耗及接头最大损耗值；
（2）光纤线路后向散射曲线；
（3）光纤线路衰耗（db/km）；
（4）光纤偏振模色散PMD
抽测10%
3
光缆护层完整性
直埋光缆线路在接头监测线上测量金属护层对地绝缘电阻。
抽测15%
4
接地电阻
（1
