松山湖管线数据制作标准.doc

松山湖管线数据制作标准

松山湖规划建设局
广州城市信息研究所有限公司
二零零五年十一月
i

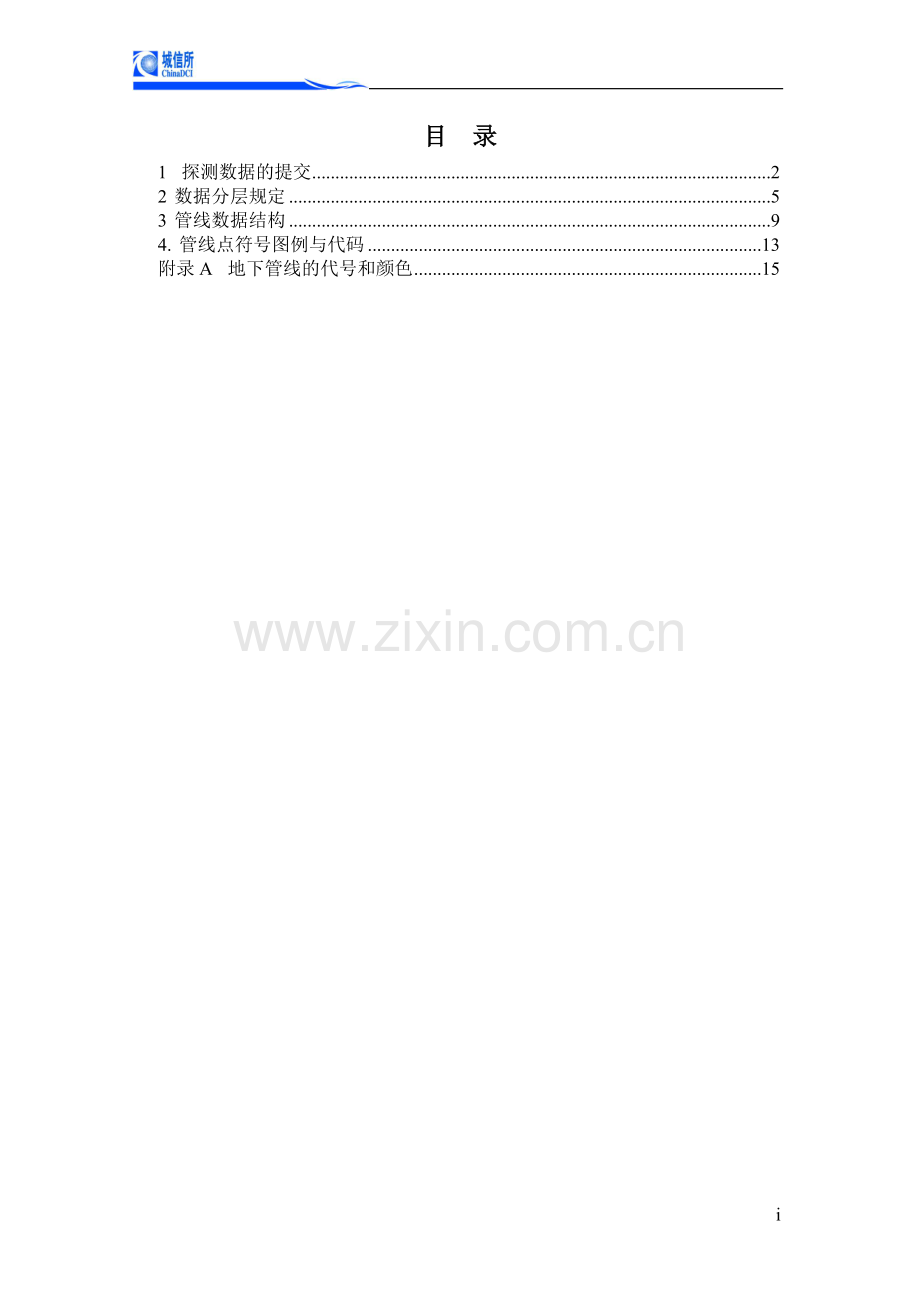

目 录
1 探测数据的提交 2
2 数据分层规定 5
3 管线数据结构 9
4. 管线点符号图例与代码 13
附录A 地下管线的代号和颜色 15

1 探测数据的提交
1.1地下管线探测单位使用的电子记录手簿及成图软件可自行选定，但提供的数据文本必须符合本章规定的要求，附录有探测数据记录表格。
1.2探测成果以每次测量为单位，提交数据文本，同时采用电子格式，数据为AUTOCAD 2000格式。
1.3同一次测量的数据按一次提交。
1.4提交数据成果时，必须先消除数据矛盾。
1.5勘测单位提交的数据文本电子格式建议为：以access的*.mdb格式存贮的地下管线数据库文件，如无法采用电子格式可采用纸质文本记录。
1.6数据文本格式
(1) 采用纸张提交
(2) 如果采用电子格式，管线数据库以一次探测为单位提交，命名方式为
xx.mdb XX为文件号.
xx.mdb 文件包括管线点属性表和管线线段表，按不同管类分别成表，同时也用于存贮测区描述信息表。表命名如下表所列，数据结构参见相关条款。
1.7 提交数据的说明
（1）各种管线点符号代码参见管线点符号图例与代码。
（2）管线线段表用于建立管线之间的连接关系，包括：
现状管线的连接关系；空管（预埋管）的连接关系。空管在图面上以虚线表示；“一井多盖”、“一井多阀门”的窨井进出点及井内各点的连接关系。
（3）有两个以上入口（多井盖）的电信检修井和一井多阀门(附属物)的窨井按比例实测井位，以虚线表示井位轮廓，轮廓几何中心加注相应的窨井符号或阀门井符号（称为虚拟窨井符号），颜色采用相应管线的颜色，在管线注记层表示，图面上电信管线不表示井内连线，在管线线段表内 注明各点在井内的连接关系，并在线型栏注明“2”；其他管线只表示特征点的连接关系。管线进井处的管线点的点符号编码应填写一井多盖编码或一井多阀门编码。轮廓线的线段信息记录在注记数据线表中，轮廓点坐标记录在注记数据点表中。轮廓几何中心加注相应的窨井符号(一井多盖范围内虚拟窨井)，其坐标记录在注记数据点表中。
（4）管线在宽度大于或等于1.0米以上的管沟(任意宽度、包括人防)中时，其管沟的相应数据应填入管沟线表中，管沟起终点为管沟的实际中心线上的点，如与管线点重合时，也可用相应管线点的点号。与相应管线段的连接码为相对应的管线段的起终点号，其间以”-“相隔。综合管沟以主要管线定义管类及管沟的连接码。管沟的埋深为内底埋深。管沟的的断面尺寸应与相应管线的埋设方式D_TYPE的值一致。管沟的断面尺寸除了记录在管沟表中的D_S字段中外，还应当记录在相应管线线表的D_DIA字段中。管沟表中不包含按标准管块(D_TYPE=5)或套管埋设(D_TYPE=6)的电缆类的管块数据。综合管沟中的其它管线的管沟连接码填写以主要管线定义的管沟连接码。宽度小于1.0米以下的管沟的埋设方式定义为d_type=7， 不记入管沟表，其断面尺寸记录在D_DIA字段中。排水方沟不属于管沟，其D_Type=0。
（5）宽度大于或等于1.0米以上的管沟（道）方式埋设的地下管线（包括电信、电力等），实测的沟道边线用相应管线颜色的虚线在图上表示，并放在相应的管线注记层text1。上述虚线的类型为实部图上2mm虚部图上1mm。
（6）偏心的附属物(井/阀门等)的附属物符号在管线点层表示，颜色采用相应管线的颜色。按管线的实际位置实测管线点，在管线点属性表的点符号代码栏填写偏心点的编码,offset字段中填写偏心点附属物的点号。偏心点附属物点作为一条点记录置于点表中，其offset字段的值为其自身的点号，即等于Exp_No的值。
（7）空管必须在管线线段表的线型栏注明“1”，非空管注明“0”。
（8）电力、电信等电缆类直埋管线不测注管径。
（9）管径（断面尺寸）栏只记录管线的断面。其中，记录圆管管径时不需加Æ，壁厚不需测注；断面尺寸的记录方式为：管径字段记录管宽，方管加测沟高，单位为毫米。对于组合性管道，断面尺寸指外包络线尺寸。
（10）以管块方式埋设的电力、电信的包络线尺寸记录在D_S字段中，列孔数X行孔数记录在孔数字段中，占用孔数记录在占用孔数字段中，按“￠100塑(灰/铁)”方式记录管块孔径于字段D_DIA中。不规则的套管形成的管块不能以列孔数X行孔数记录时，则记录其总孔数。规则管块的埋设方式D_TYPE=5，不规则时，则其D_TYPE=6。
（11）各类管线均须在管线线段表中注明权属单位代码。同一段管线分属多权属单位的，在权属单位栏分别标注，以“/”符号分隔，如：“01/02”。权属单位代码表由建发局确定后下发。
（12）有多种材质的电信管段，在管线线段表的材质栏中分别标注，以“/”符号分隔，如“铜/光”；并在电缆条数栏分别标注，如“3/1”。
（13）电力管线需测注电压值，并标注在管线线段表的电压值栏中，电压以千伏(kV)为单位，压力以千帕(kPa)或兆帕(MPa)为单位，其中，k、a为小写，V、P、M为大写，如：10kV，0.38kPa，0.15MPa。
（14）特征字段为特征点，如：三通、四通、三分支、四分支、弯头、上杆等。
（15）地面上的管道的埋设类型统一为地上管道，D_Type=8，埋深量至管顶，离地较高无法直接量至管顶时，先量至管底，再加管径转化为管顶，埋深以负值表示。
（16）同一电信管块/套管为不同权属单位共用时，在备注MEMO字段内记录各不同管类的管类代码，例如：DX权属，DX一家独用，则DXLINE的MEMO 字段值为DX；DX权属，LX租用，则LXLINE的MEMO 字段值为DX；DX/LX两家共用并共权属，则DXLINE/LXLINE的MEMO 字段值均为DX/LX，其他类推。
(17) 实测井位轮廓线、一井多盖范围线（虚线）的线段起终点记录到注记数据线表中。点坐标则记录在注记数据点表中。
(18) 预埋空管沟设为一种管类，按空管处理，数据记入点表、线表及管沟表，管类码为YM。

2 数据分层规定
数据在AUTOCAD的分层命名为：
表 名
管 类
内 容
JSLINE
给

水
饮用水
管线
JSPOINT
管线点、窨井、其它点状符号
FSLINE
非饮用水
管线
FSPOINT
管线点、窨井、其它点状符号
HSLINE
排

水
雨污合流
管线
HSPOINT
管线点、窨井、其它点状符号
WSLINE
污水
管线
WSPOINT
管线点、窨井、其它点状符号
YSLINE
雨水
管线
YSPOINT
管线点、窨井、其它点状符号
MQLINE

燃

气

煤气

MQPOINT
管线点、窨井、其它点状符号
YQLINE
液化气
管线
YQPOINT
管线点、窨井、其它点状符号
TQLINE
天燃气
管线
TQPOINT
管线点、窨井、其它点状符号
GDLINE
电

力
供电
管线
GDPOINT
管线点、窨井、其它点状符号
XDLINE
交通信号
管线
XDPOINT
管线点、窨井、其它点状符号
DXLINE
DXPOINT

电

信

中国电信
管线
管线点、窨井、其它点状符号
LXLINE
中国联通
管线
LXPOINT
管线点、窨井、其它点状符号
YXLINE
中国移动
管线
YXPOINT
管线点、窨井、其它点状符号
TXLINE
中国铁通
管线
TXPOINT
管线点、窨井、其它点状符号
CXLINE
城市电信
管线
CXPOINT
管线点、窨井、其它点状符号
WXLINE
中国网通
管线
WXPOINT
管线点、窨井、其它点状符号
KXLINE
监控信号
管线
KXPOINT
管线点、窨井、其它点状符号
JXLINE
军用
管线
JXPOINT
管线点、窨井、其它点状符号
BXLINE
保密
管线
BXPOINT
管线点、窨井、其它点状符号
EXLINE
电力通信
管线
EXPOINT
管线点、窨井、其它点状符号
DVLINE
广播
电视
电视
管线
DVPOINT
管线点、窨井、其它点状符号
WVLINE
网络
管线
WVPOINT
管线点、窨井、其它点状符号
RLLINE
热 力
管线
RLPOINT
管线点、窨井、其它点状符号
AGLINE
工

业
氨管
管线
AGPOINT
管线点、窨井、其它点状符号
YGLINE
石油
管线
YGPOINT
管线点、窨井、其它点状符号
SGLINE
酸管
管线
SGPOINT
管线点、窨井、其它点状符号
YMLINE
预埋管沟(空)
管线
YMPOINT
管线点、窨井、其它点状符号
ZJLINE
注记数据
一井多盖范围线、轮廓线等
ZJPOINT
一井多盖范围点、轮廓点、虚拟井位点等
注：偏心井井位在xPoint层
2.2 外业探测必须提交的项目（△为必添）
(a) 管线点属性表
　 管类
属性
给水
排水
燃气
电力
电信
广播电视
热力
工业
预埋空沟
物探点号
△
△
△
△
△
△
△
△
△
符号代码
△
△
△
△
△
△
△
△
△
X坐 标
△
△
△
△
△
△
△
△
△
Y坐 标
△
△
△
△
△
△
△
△
△
地面高程
△
△
△
△
△
△
△
△
△
测点高程
△
△
△
△
△
△
△
△
△
特 征
△
△
△
△
△
△
△
△
△
附 属 物
△
△
△
△
△
△
△
△
△
井底埋深
△
△
△
△
△
△
△
△
△
(b) 管线线段表
　　 管类
属性
给水
排水
燃气
电力
电信
广播电视
热力
工业
预埋空沟
起点物探点号
△
△
△
△
△
△
△
△
△
终点物探点号
△
△
△
△
△
△
△
△
△
材质
△
△
△
△
△
△
△
△
△
埋设类型
△
△
△
△
△
△
△
△
△
管径
△
△
△
△
△
△
△
△
△
沟高
△
△
△
△
△
△
△
△
△
权属单位
△
△
△
△
△
△
△
△
△
建设年代
△
△
△
△
△
△
△
△
△
线型

△
△
△

电缆条数

△
△
△

电压值

△

压力值
△

△

△
△

孔数

△
△
△

占用孔数

△
△
△

套管尺寸

△
△
△

△
流向

△

管线名称
△
△
△
△
△
△
△
△
△
备注
△
△
△
△
△
△
△
△
△
(c) 管沟线表
　　 管类
属性
给水
排水
燃气
电力
电信
广播电视
热力
工业
预埋空沟
一侧起点点号

△
△
△
△
△
△
一侧终点点号

△
△
△
△
△
△
另一侧起点点号

△
△
△
△
△
△
另一侧终点点号

△
△
△
△
△
△
管类

△
△
△
△
△
△
材质

△
△
△
△
△
△
埋设类型

△
△
△
△
△
△
管径

△
△
△
△
△
△
沟高

△
△
△
△
△
△
权属单位

△
△
△
△
△
△
建设年代

△
△
△
△
△
△
线型

△
△
△

电缆条数

△
△
△

电压值

△

压力值

△
△

孔数

△
△
△

占用孔数

△
△
△

套管尺寸

△
△
△

△
管线名称

△
△
△
△
△
△
备注

△
△
△
△
△
△
注：连接代码为相对应的管线段的起点物探点号+”-“+终点物探点号
(d) 管沟点表
　 管类
属性
给水
排水
燃气
电力
电信
广播电视
热力
工业
预埋空沟
点号

△
△
△
△
△
△
符号代码

△
△
△
△
△
△
X坐标

△
△
△
△
△
△
Y坐标

△
△
△
△
△
△
沟底高程

△
△
△
△
△
△
地面高程

△
△
△
△
△
△

3 管线数据结构
3.1 管线数据库建立
利用探测提交数据和数据输入工具将外业的数据输入到MDB格式的原始数据库中，数据库文件命名方式为：XX.MDB，格式兼容Access 7.0或以上版本。然后需将MDB文件提交数据检查程序检查，如有问题要求探测单位进行更正，数据无误时作为建库数据提交，同时必须填写探测信息表。
3.2 CAD管线数据属性结构
属性放在CAD的扩展属性里
点
序号
扩展数据名
类 型
中 文 意 义
备注
１
ExpNo
Text(8)
物 探 点 号
测区内唯一识别码,用以和mdb数据进行关联。
线
序号
扩展数据名
类 型
中 文 意 义
备注
１
ExLNo
Text(8)
线段编号
测区内唯一识别码,用以和mdb数据进行关联。

3.3 MDB属性表结构
3.3.1管线点
序号
字段名
类 型
中 文 意 义
备注
１
Exp_No
Text(8)
物 探 点 号
测区内唯一识别码,用以和cad数据进行关联。
２
Map_No
Text(4)
图 上 点 号
1:500图幅内唯一识别码
3
S_Code
Number(2)
点符号代码

4
X
Number(10,2)
X 坐 标

5
Y
Number(10,2)
Y 坐 标

6
Surf_H
Number(6,2)
地 面 高 程

7
Feature
Text(8)
特 征

8
Subsid
Text(8)
附 属 物

9
B_Deep
Number(7,2)
井底埋深
当Exp_No为检修井时
10
OFFSET
TEXT(10)
偏心井位
当Exp_No为偏心点时，填入偏心点附属物中心点号
11
MAPNO_X
Number(10,2)
位移后的图上点号的位置X坐标
按测量坐标系
12
MAPNO_Y
Number(10,2)
位移后的图上点号的位置Y坐标
按测量坐标系
13
PointCode
Number(4)
点标准代码
按新规程CJJ 61-2003

3.3.2 管线线段表结构
序号
字段名
类 型
中 文 意 义
备注
1
ExL_No
Text(8)
线段编号
测区内唯一识别码,用以和cad数据进行关联。
2
S_Point
Text(10)
起点物探点号

3
E_Point
Text(10)
连接方向
终点物探点号
4
S_Surf_H
Number(6,2)
起点地面高程

5
E_Surf_H
Number(6,2)
终点地面高程

6
S_Deep
Number(7,2)
起点埋深
雨污排水管注管底埋深
7
E_Deep
Number(7,2)
终点埋深
雨污排水管注管底埋深
8
Material
Text(8)
材 　质

9
D_Type
Number(1)
埋设类型
0-直埋 1-矩形管沟2-园形管沟
3-拱形管沟 4-人防 5-管块
6-套管 7-宽度小于1米的小管沟
8-地上管道
10
D_S
Text(15)
管径
直径或宽X高
11
Mdate
Long Date
建 设 年 代

12
B_Code
Text(10)
权属单位代码

13
Line_Style
Number(1)
线　型
0-非空管 1-空管 2-井内连线
14
Cab_Count
Text(10)
电缆条数
例：3 或 3/1(材质为 铜/光)
15
Voltage
Text(10)
电压值

16
Pressure
Text(10)
压力值
高压 中压 低压
17
Hole_Num
Text(10)
孔 数
总孔数或列孔数X行孔数
18
Hole_Used
Text(10)
占用孔数

19
D_DIA
Text(10)
套管尺寸
￠100/铁塑/灰
20
Road
Number (3)
路名代码

21
FlowDirect
Number (1)
流向
0—起点到终点、1—终点到起点
22
MEMO
TEXT(20)
备注
工业、热力、给水等流体类型或内容
23
Link_code
TEXT(21)
管沟连接码
与管沟表同
24
LineCode
Number(4)
线标准代码
按新规程CJJ 61-2003

3.3.3管沟线表结构
序号
字段名
类 型
中 文 意 义
备注
1
ExL_No
Text(8)
线段编号
测区内唯一识别码,用以和cad数据进行关联。
2
Link_code
Text(21)
与线段表的连接码
相对应的管线段的起点物探点号+”-“+终点物探点号，例：L1-L2。
3
S_Point1
Text(10)
一侧边线起点点号
管沟两侧边线分别测定起终点
4
E_Point1
Text(10)
一侧边线终点点号
5
S_Point2
Text(10)
另一侧边线起点点号
6
E_Point2
Text(10)
另一侧边线终点点号
7
S_Deep
Number(7,2)
管沟起点埋深
内底埋深
8
E_Deep
Number(7,2)
管沟终点埋深
内底埋深
9
D_S
Text(15)
管沟断面尺寸
直径或宽X高
10
Material
Text(8)
管沟材质

11
P_Type
Text(2)
管线类型
综合管沟为主管线类型
12
D_Type
Number(1)
埋设类型
D_Type=1,2,3,4
注：本表中包括管沟边线。预埋空管沟，管线类型为YM
3.3.4 管沟点表结构
序号
字段名
类 型
中 文 意 义
备注
１
Exp_No
Text(8)
点 号
测区内唯一识别码,用以和cad数据进行关联。
2
X
Number(10,2)
X 坐 标

3
Y
Number(10,2)
Y 坐 标

4
Surf_H
Number(6,2)
地 面 高 程

5
P_Type
Text(2)
管类

注：本表中包括管沟两侧边线起终点，预埋空管沟，管类为YM

3.3.5 注记数据线表结构
序号
字段名
类 型
中 文 意 义
备注
1
ExL_No
Text(8)
线段编号
测区内唯一识别码,用以和cad数据进行关联。
2
S_Point
Text(10)
起点点号

3
E_Point
Text(10)
终点点号

4
P_TYPE
Text(2)
管类

5
L_TYPE
Number(1)
线型
1-实线，0-虚线
注：本表中包括一井多盖范围线、实测窨井轮廓线。

3.3.6 注记数据点表结构
序号
字段名
类 型
中 文 意 义
备注
１
Exp_No
Text(8)
点 号
测区内唯一识别码,用以和cad数据进行关联。
2
S_Code
Number(2)
点符号代码
虚拟窨井为相应窨井代码，其他为0
3
X
Number(10,2)
X 坐 标

4
Y
Number(10,2)
Y 坐 标

5
Surf_H
Number(6,2)
地 面 高 程

6
P_Type
Text(2)
管类

注：本表中包括一井多盖范围点、虚拟窨井等点位

3.3.7 专业管线标注表结构
序号
字段名
类 型
中 文 意 义
备注
1
TEXT
Text(100)
注记文本
专业注记文本
2
ANGLE
Number(10,2)
文本旋转角度
按AutoCAD的X正方向起的左旋角度，单位弧度
3
X
Number(10,2)
X 坐 标
移位编辑后的
标注文本中心点
4
Y
Number(10,2)
Y 坐 标
5
P_Type
Text(2)
管类码

6
MapNumber
Text(10)
图幅号
1/500图幅号
7
Handler
Text(10)
图形实体码
DXF 组码5的值

3.3.8 探测信息表结构
序号
字段名
类 型
中 文 意 义
备注
1
Area_No
Text(２)
探测号

2
Sur_Date
Long date
调查日期

3
Db_Date
Long date
入库日期

4
E_Code
Text(2)
勘测单位代码

3.3.9 道路中心线表结构
序号
字段名
类 型
中 文 意 义
备注
1
ExL_No
Text(8)
线段编号
测区内唯一识别码,用以和cad数据进行关联。
2
Road
Long
路名代码
数字编码
3
RoadName
Text(50)
路名
燕山路
4
LineNumber
Long date
道路线号
10
5
S_Point
Text(10)
起点点号
R1
6
E_Point
Text(10)
终点点号
R2
7
Width
Double
道路总宽度
29
8
Size
Text(15)
道路板块
0-14.5-14.5-0
9
Class
Text(10)
道路等级
主干路
10
Info
Text(10)
道路信息

11
Memo
Text(50)
备注

12
ZXGLD
Double
中心隔离带宽度
0
13
JDCD1
Double
左机动车道宽度
14.5
14
JDCD2
Double
右机动车道宽度
14.5
15
FJDCGLD1
Double
左非机动车道隔离带宽度
0
16
FJDCGLD2
Double
右非机动车道隔离带宽度
0
17
FJDCD1
Double
左非机动车道宽度
0
18
FJDCD2
Double
右非机动车道宽度
0
19
RXD1
Double
左人行道宽度
0
20
RXD2
Double
右人行道宽度
0

4. 管线点符号图例与代码
适用管线类别(大类)
代码
符号
符号尺寸
(mm)
符号名称
JS/PS/RQ/RL/GY/DX/DL/TV
1

1.0
探测点
JS/PS/RQ/RL/GY/DX/DL/TV
5

2.0+8.0
预留口 (短虚线1:1)
JS/PS/RQ/RL/GY/DX/DL/TV
7

1.0+8.0
非普查区去向(虚线2:1 )
JS/PS/RQ/RL/GY/DX/DL/TV
9

1.0
偏心点
JS/PS/RQ/RL/GY
2

1.0
变深
JS/PS/RQ/RL/GY
4

1.0+2.0
变径
JS/PS/RQ/RL/GY
8

1.0
变材
JS/PS/RQ/RL/GY
13

2.0+1.6
阀门
DX/DL/TV
15

1.0+3.0
上杆
JS/RQ/RL/GY
16

1.0+3.0
出地
DX/DL/TV
17

1.0
一井多盖
JS/PS/RQ/RL/GY
18

1.0
一井多阀
JS/PS/RQ/RL/GY
19

3.0+2.0
泵站
JS
20

2.0
窨井
JS
21

2.0*1.0
阀门孔
JS
22

2.0
水表井
JS
23

2.0
检修井
JS
24

2.0+1.6
消防栓
JS
25

2.0
水表
JS
26

2.0
阀门井
RQ
30

2.0
窨井
RQ
31

2.0
调压箱
RQ
32

2.0+1.0
管帽(堵头)
RQ
33

2.0
波形管
RQ
34

2.0X1.5
凝水缸
RQ
35

2.0
压力表
RQ
36

2.0
阀门井
PS
40

2.0
窨井
JS/PS
41

2.0＜60度
出水口
JS/PS
42

2.0＜60度
进水口
PS
43

1.0X3.0
雨水篦
PS
44

2.0
雨水井
DL
50

2.0
人孔
DL
51

2.0
手孔
DL
52

3.0X2.0
变压器
DL
53

3.0X3.0
变电房（室）
DL
55

2.0X3.0
接线箱
DL
56

2.0
通风井
DX/TV
60

2.0
人孔
DX/TV
61

2.0
手孔
DX
65

1.0+2.0
电话亭
DX/TV
66

2.0X3.0
接线箱
RL
70

2.0
窨井
RL
71

2.0
补偿器
RL
72

1.0+1.6
排潮孔
RL
73

2.0
阀门井
GY
80

2.0
窨井
GY
81

2.0
阀门井
YM
3

2.0
检修井
JS
6

排泥阀
JS
10

法兰盘及盲堵
JS
11

异径管
JS
12

排气阀

附录A 地下管线的代号和颜色
管 线 类 别
代 号
颜 色
名 称
色 号
给水
饮用水
JS
JS
深蓝
5
非饮用水
FS
深蓝
5
排
水
雨、污合流
PS
HS
棕色
42
雨水
YS
棕色
42
污水
WS
棕色
42
燃 气
煤气
RQ
MQ
粉红
6
液化气
YQ
粉红
6
天然气
TQ
粉红
6
电
力
供 电
DL
GD
大红
1
交通信号
XD
大红
1
电

信
中国电信
DX
DX
深绿
94
中国联通
LX
深绿
94
中国移动
YX
深绿
94
中国铁通
TX
深绿
94
中国网通
WX
深绿
94
城市电信
CX
深绿
94
监控信号
KX
深绿
94
军 用
JX
深绿
94
保 密
BX
深绿
94
电力通信
EX
深绿
94
广播
电视
电 视
TV
DV
浅绿
70
网 络
WV
浅绿
70
热 力
RL
紫色
200
工业
氨管
GY
AG
桔黄
30
石油
YG
桔黄
30
酸管
SG
桔黄
30
预埋管沟
YM
黑色
7
基础地形

灰色
252
注：地下管线图上各种管线符号，包括点号注记均应采用与上表相应的颜色。

16
