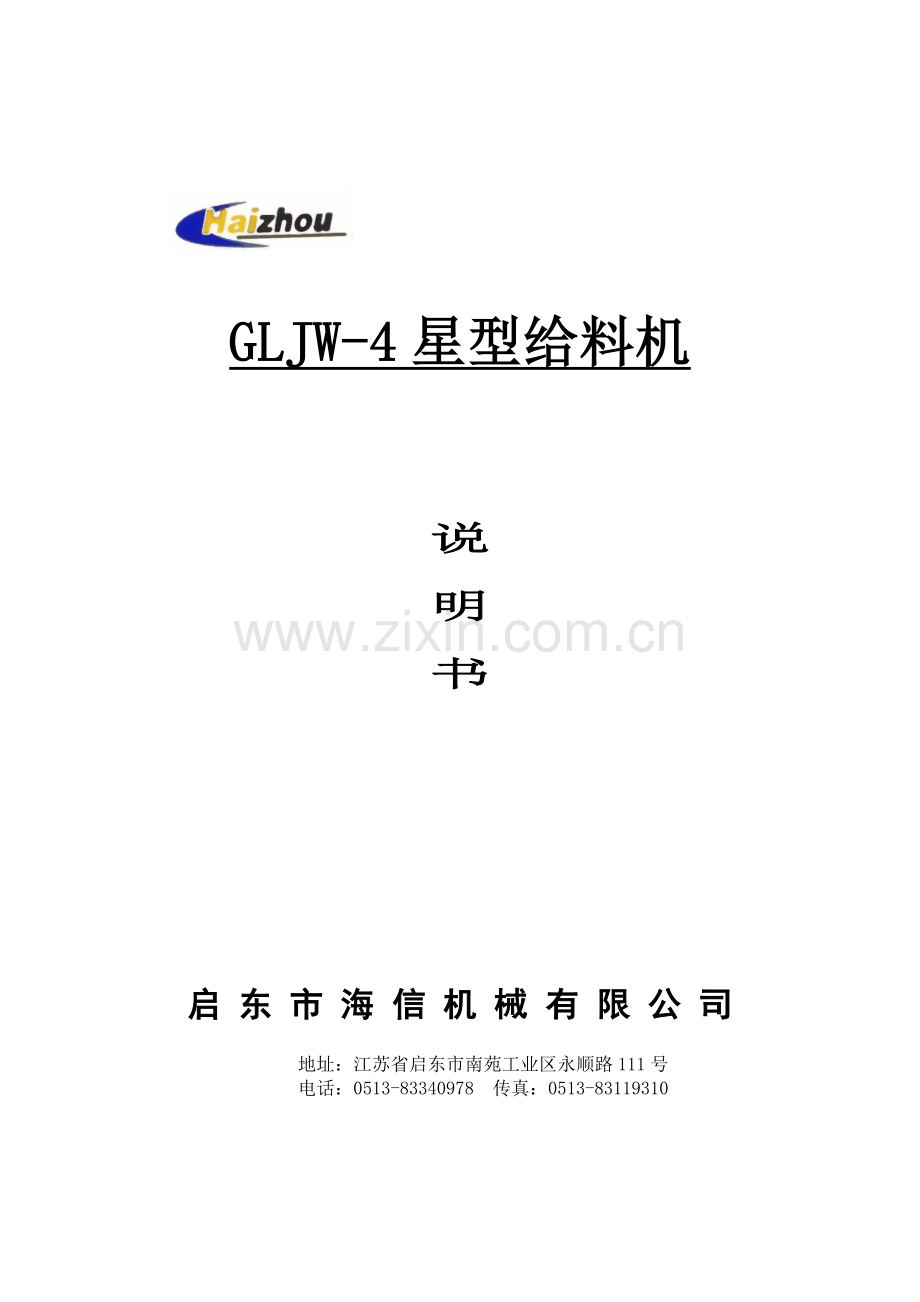

hxf150型星形给料机说明书.doc

GLJW-4星型给料机

启 东 市 海 信 机 械 有 限 公 司

地址：江苏省启东市南苑工业区永顺路111号
电话：[phone] 传真：[phone]

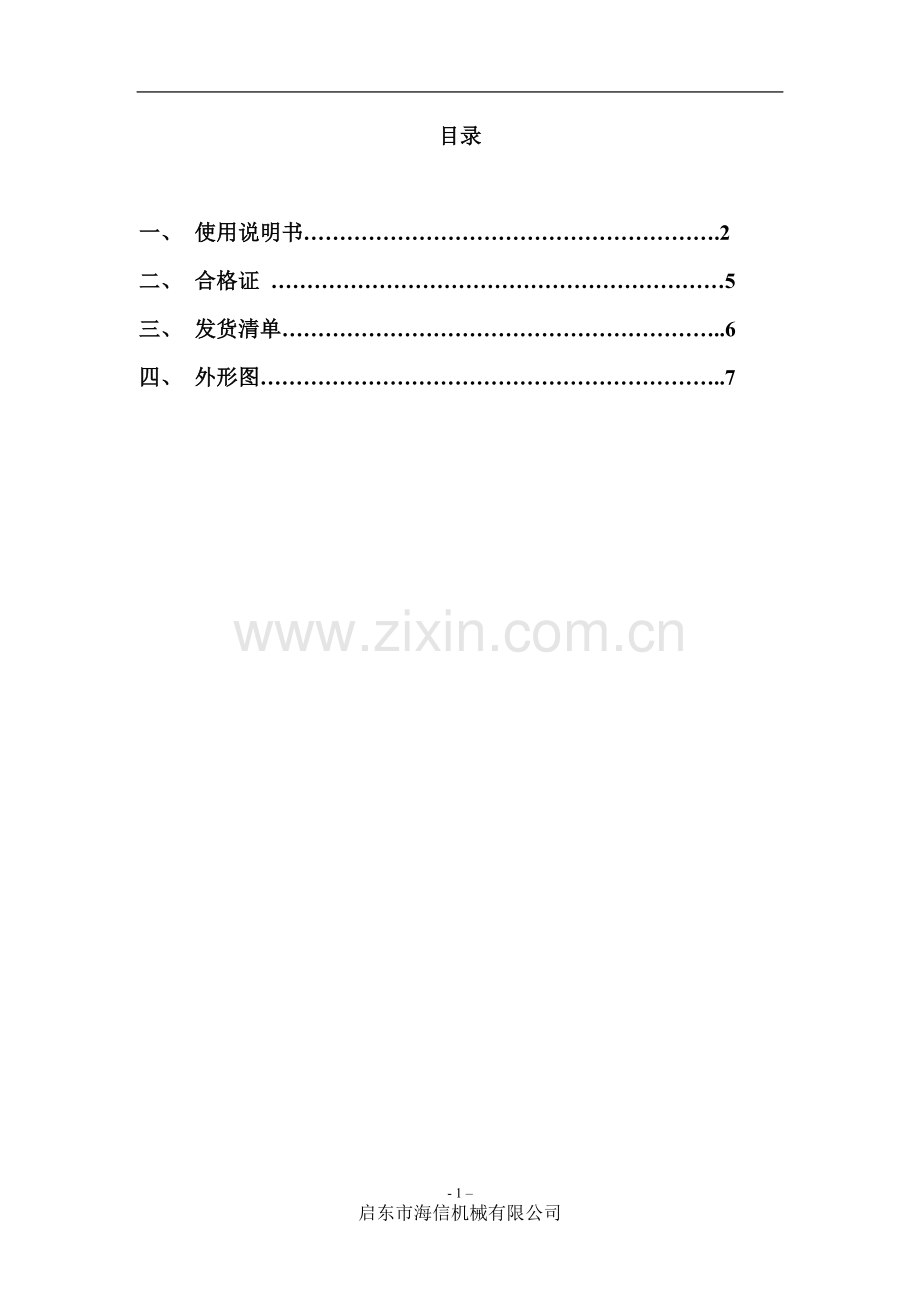

目录

一、 使用说明书………………………………………………….2
二、 合格证 ………………………………………………………5
三、 发货清单……………………………………………………..6
四、 外形图………………………………………………………..7

一、产品简介
GLJW-4星型给料机（又称叶轮给料机、旋转加料器），是我厂技术部门会同有关科研院所及使用单位，参照瑞士布勒公司和日本细川公司粉体给料机的外形结构、有关技术参数，并按我国原化工部、机械部的有关标准，开发设计而成的一种新型给料设备。
GLJW-4星型给料机用于将上部料仓中的干燥粉状物料或小颗粒物料连续地、均匀地喂送到下一设备中去。本机广泛适用于电力、化工、水泥、建材、冶金等行业物料输送系统作给料设备之用。尤为适用于化工易燃、易爆场合干燥粉状和小颗粒物料的喂送。
叶轮有“一”字形、“V”字形、“U”字形等形式，并设计成可拆装式，当使用过程产生叶轮粘料而影响工作或变更物料性质时，很方便地拆卸、清洗。整机采用直联或链传整体式，精致、轻巧，驱动装置无需另设安装基础，减少占用空间、节省费用。可采用铸铁、铸钢、不锈钢、钛钢等多种结构形式、满足不用场合的需求。

二、产品技术参数
公称通径: GLJW-4
生产能力：30m3/h；
进、出料口法兰尺寸： DN300mm
上、下法兰高度：560mm/450mm
叶轮直径;300mm
叶轮转速：41r/min
配用减速机：BLY15-43-1.5Kw防爆

三、工作原理
星型轮给料机是一种定量给料设备，本机配用BLY系列摆线针轮减速机。减速机通过联轴器带动叶轮旋转。叶轮上装有6个叶轮片，其上装有耐热橡胶密封板或弹性钢片，用压板压紧于叶轮片上，使其密封片紧贴外壳内壁，当电机旋转时，叶轮同时旋转，物料从上部料仓通过进料口进入叶轮槽内。旋转的叶轮把物料带到出料口喂出去。

四、结构、安装
本机由壳体、叶轮轴、法兰、密封片、直通终端接头、联轴器、驱动装置等零部件装配而成，结构紧凑，造型美观。主体上下部法兰连接时要正确进行水平和垂直方向的校正，法兰之间垫入密封垫，连接必须牢固、可靠、严密。
五、使用
1.启动前必须认真检查所有零件是否齐全，紧固件是否拧紧，密封部位是否严密。
2.减速机内注入30号或40号机械油，初次使用300小时后更换一次润滑油，以后每3个月更换一次润滑油。用户也可根据当地气候情况选择合适的润滑油，方可投入正常运行。
3.本机在启动运转正常后，方可进行给料，停机时应先停止给料，待机内物料卸空后再停机。
4.运转时，如果发现电机负荷突然增大或减小，给料量不均匀或机械系统有异常现象时，必须立即停机检查，排除故障。
5.运行一定时间后，叶轮上如有粘料而影响工作，可卸左法兰紧定螺栓，拆下左法兰便可抽出叶轮进行清理。

合格证
产品名称：星型轮给料机
产品型号：GLJW-4
出厂日期：
出厂编号：
检 验 员：

本产品经品质保证部门检验，其性能参数符合设计要求，检验合格，准许出厂。

启东市海信机械有限公司
年 月 日

发货清单：
序号
名称
型号与规格
数量
备注
1
给料机

2
配对法兰

3
金属包覆垫

4
螺栓M20x65(含螺母、平垫、弹垫）

5
给料机说明书

文件袋内
6
给料机合格证

在说明书内
7
给料机外形图

在说明书内
8
减速机说明书、合格证

文件袋内

- 6 –
启东市海信机械有限公司
