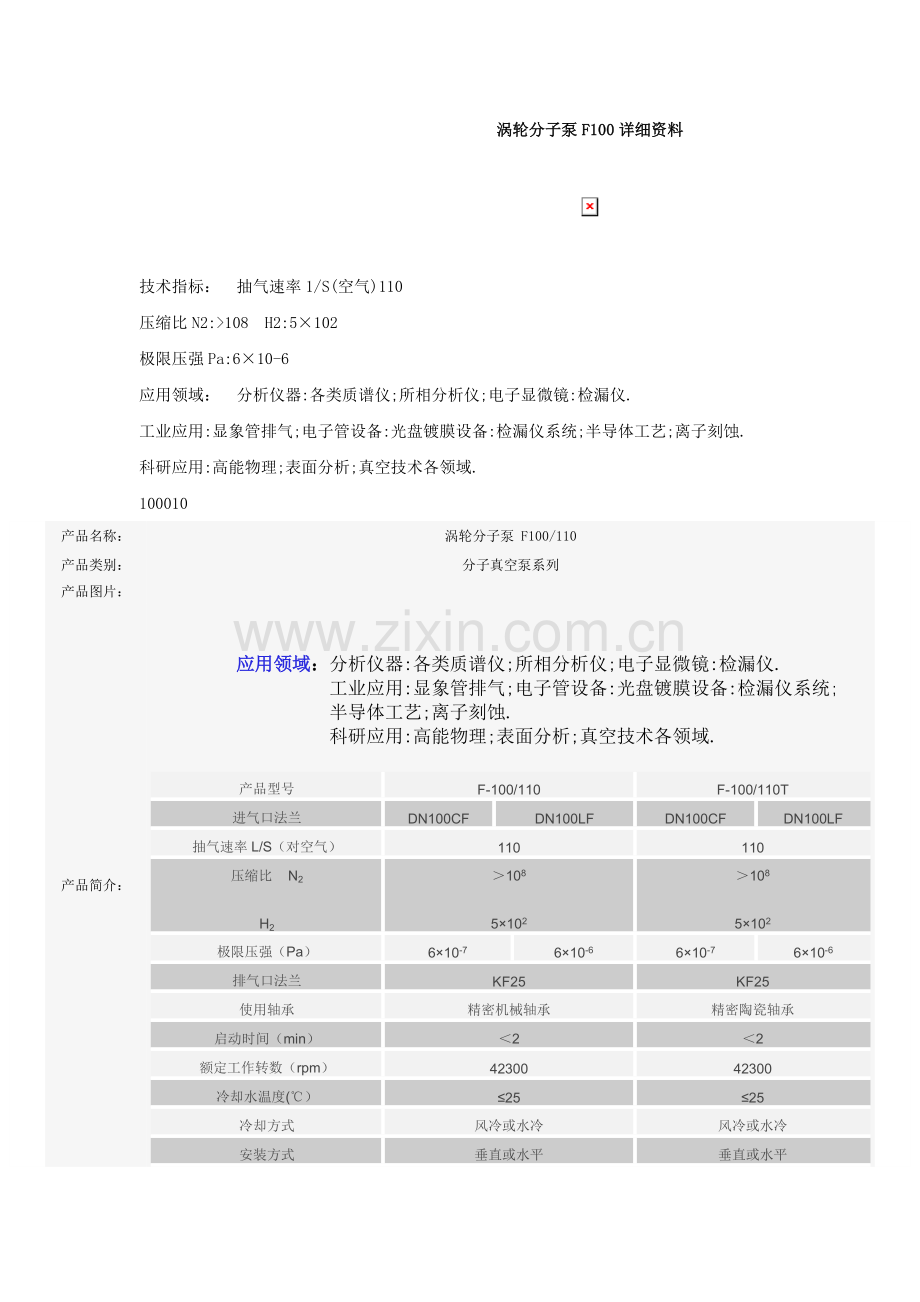

涡轮分子泵F100详细资料.doc

涡轮分子泵F100详细资料

技术指标： 抽气速率1/S(空气)110
压缩比N2:>108 H2:5×102
极限压强Pa:6×10-6
应用领域： 分析仪器:各类质谱仪;所相分析仪;电子显微镜:检漏仪.
工业应用:显象管排气;电子管设备:光盘镀膜设备:检漏仪系统;半导体工艺;离子刻蚀.
科研应用:高能物理;表面分析;真空技术各领域.
100010
产品名称：
涡轮分子泵 F100/110
产品类别：
分子真空泵系列
产品图片：

产品简介：

应用领域：
分析仪器:各类质谱仪;所相分析仪;电子显微镜:检漏仪.
工业应用:显象管排气;电子管设备:光盘镀膜设备:检漏仪系统;半导体工艺;离子刻蚀.
科研应用:高能物理;表面分析;真空技术各领域.

产品型号
F-100/110
F-100/110T
进气口法兰
DN100CF
DN100LF
DN100CF
DN100LF
抽气速率L/S（对空气）
110
110
压缩比    N2
H2
＞108
5×102
＞108
5×102
极限压强（Pa）
6×10-7
6×10-6
6×10-7
6×10-6
排气口法兰
KF25
KF25
使用轴承
精密机械轴承
精密陶瓷轴承
启动时间（min）
＜2
＜2
额定工作转数（rpm）
42300
42300
冷却水温度(℃）
≤25
≤25
冷却方式
风冷或水冷
风冷或水冷
安装方式
垂直或水平
垂直或水平
重量（公斤）
8
8

---返回----

Copyright © 2006 All rights are reserved

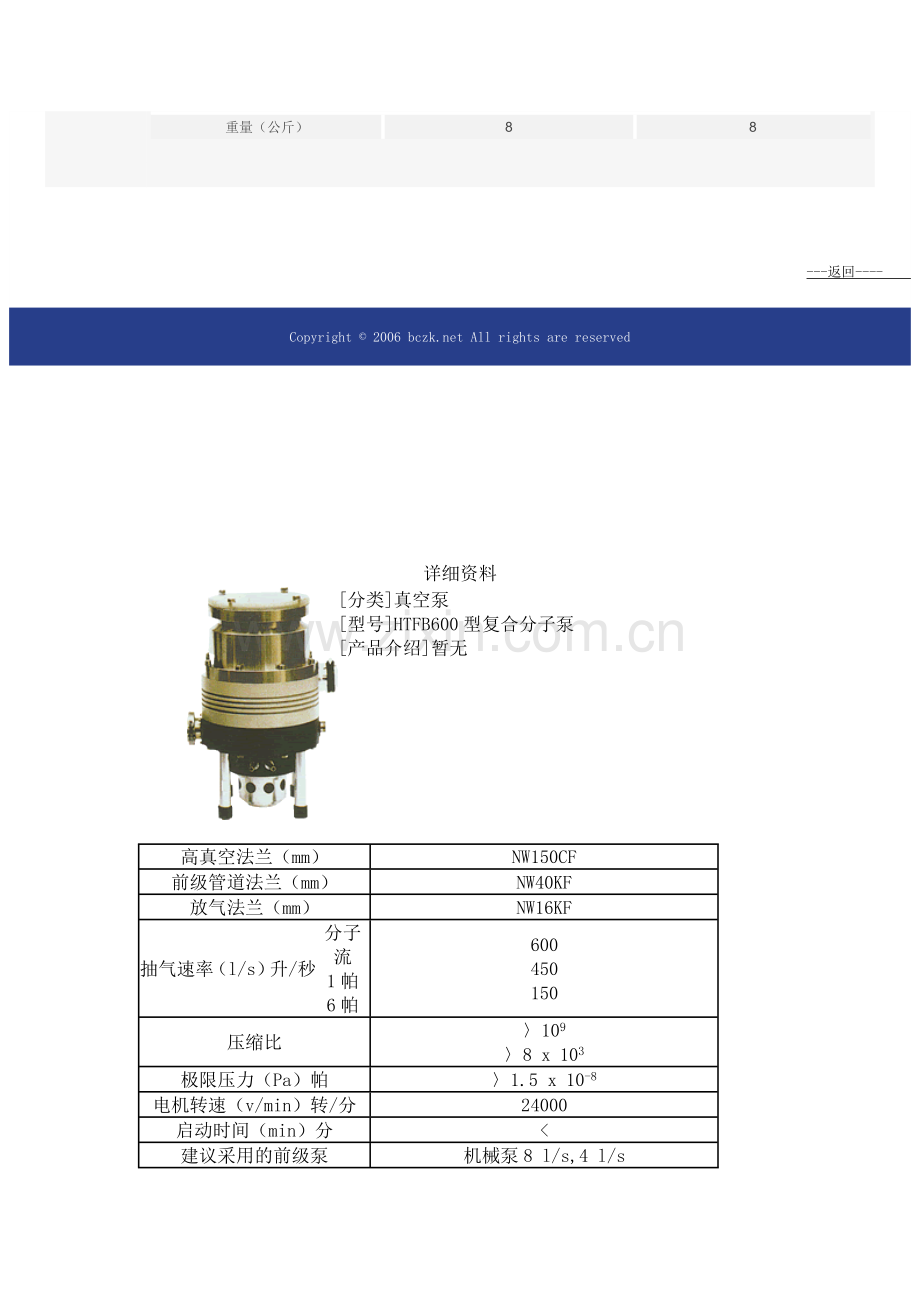

详细资料
[分类]真空泵
[型号]HTFB600型复合分子泵
[产品介绍]暂无

高真空法兰（mm）
NW150CF
前级管道法兰（mm）
NW40KF
放气法兰（mm）
NW16KF
抽气速率（l/s）升/秒
分子流
1帕
6帕

600
450
150

压缩比
〉109
〉8 x 103

极限压力（Pa）帕
〉1.5 x 10-8
电机转速（v/min）转/分
24000
启动时间（min）分
<
建议采用的前级泵
机械泵8 l/s,4 l/s
充油量（ml）毫升
水冷
冷却方式
<16°C
冷却水温度
--2
冷却水压力（kgf/cm2）公斤/厘米2
——
泵体烘烤温度
100±10°C
加热器功率（W）瓦
——
加热器输入电压（v）伏
220V
安装方式
垂直±5°
泵重量（kg）公斤
29.5

P6701B/P6703B(光电转换器，500～950/1100～1700nm)
  北京海洋兴业科技有限公司

产品名称
 光电转换器
产品型号
 P6701B P6703B
厂商名称
 美国泰克

„产品介绍

   P6710B，P6703B
   泰克P670系列光电转换器(O/E)把光信号转换成电信号，以在配有TEKROBE接口的TDS7000/5000/3000/500/600/700系列示波器上方便地进行分析。P6700系列光电转换器为开发、制造或维修光通信系统和光器件提供了理想的光源特性分析方案
   小巧的、包装简便的P6701B和P6703B光电模拟转换器为光脉冲测量提供了一个精密的接口。这些光电转换器的高增益、宽动态范围和稳定的输出偏置，使得它们非常适合于眼图分析和削光比测量
   P6701B/P6703B光输入是一个1米多长、带一个FC/PC接插件的62.5μm多模光纤。由于使用标准的复合光纤啮合接头，这些光电转化器可以容纳各种行业连接器标准。
   在与泰克TDS500/600/700系列示波器一起使用时，TEKPROBE接口提供了电源、自动定标、自动转换端子和显示单位。
   SONET/SDH和光纤通道参考接收机性能
   在作为最新的泰克TDS500/700系列数字示波器一个选项定购(OPT.3C -P6710B，OPT.4C P6703B)或作为单独的硬件解决方法(额定应用)时，P6701B和P6703B可以转换成满足ITU G.957或ANSI FC-PH的光参考接收机。
   TDS选项3C为133Mb/s到1063Mb/s光纤通道数据速率提供了校准的P6701B参考接收机。TDS选项4C为52Mb/s到600Mb/s的SONET/SDH数据速率提供了校准的P6703B参考接收机。这些光电转换器互相配合，可以针对特定的示波器通道进行校准，保证恶劣系统完全符合四阶段Bessel-Thompson频响。
   在与FS52、FS156或FS622 SONET/SDH硬件滤波器一起使用时，P6703B为用户提供了额定的51.84mb/s、155.52Mb/s和622Mb/s参考接收机性能。
   标准P6701B为1063Mb/s光纤通道提供了符合四阶段Bessel-Thompson的额定频响。

„主要特点和优点

波长响应：500至950nm或1100至1700nm
宽带宽：DC至1.2GHz
高增益：1V/mW
低噪声：＜11pW/Hz
探头可以直接连接到TDS7000/5000/3000/500/600/700系列示波器上(TEKPROBETM)
SONET/SDH和光纤通道参考接收机性能：TDS500C/700C(选项3C或4C)
P6701B：高达1063Mb/s的光纤通道
P6703B：高达622Mb/s的SONET/SDH

P6701B
P6703B
响应波长
500～950nm
1100～1650nm
带宽*1(典型值)
DC～1.0GHz(1.1GHz)
DC～1.2GHz(1.4GHz)
上升时间(典型值)
≤500ps
≤395ps(≤340ps)
转换增益
1V/mW
1V/W
最大输入光功率
1mW(0dBm)*2
10mW(10dBm)*3
20mW(13dBm)*4
1mW(0dBm)*2
10mW(10dBm)*3
20mW(13dBm)*4
对参考接收机性能的
最大输出调制深度
≤200mVp-p
≤200mVp-p
噪声等效功率
≤0.75μw(RMS)*5
≤24pW(/√Hz)
≤0.75μw(RMS)*5
≤11pW(/√Hz)
最大输入光纤电缆直径
62.5μm
62.5μm
*1光学带宽(-6dB电功率)
*2最大平均运行功率
*3最大平均非破坏功率
*4最大峰值非破坏功率
*5输出串联1GHz低通滤波器

AV6413是最新推出的高性能微型光时域反射计，一体化、防溅设计、坚固耐用、体积小、重量轻、显示屏幕大、电池工作时间长、操作方便，特有的USB接口功能，更适于野外作业，广泛应用于光纤光缆生产、施工和维护中的光纤损耗特性测量以及光纤故障的定位。
点击这里网上直接询问价格>>

主 要 特 性：
　　● 42/40dB大动态范围
　　● 坚固、防溅式设计
　　● 1.6m事件盲区
　　● 优质、耐用型触摸屏
　　● 0.1m采样分辨率、16000采样点
　　● 可提供多种语言界面
　　● 机内大容量数据存储
　　● 可通过并口/串口与PC机同步传送数据
　　● 超过8小时的电池操作时间
　　● 智能电池，电量指示功能
　　● 具有USB接口功能
　　● 支持Bellcore GR196文件格式
主要技术指标：

　　● 脉冲宽度10ns，端面反射损耗≥40dB,典型值。
　　● 低亮度，不测试。

driver: 1
Accessories
Operation temperature: +5 to +40 centigrade
Storage temperature: -10 to +50 centigrade
Humidity: 80%RH or less (no condensation)
Environmental conditions
AC100 to 120V (+/-10%) /200 to 240 V (+/-10%), 50/60 Hz, Approx. 100 VA
Power requirement
FC/PC type
Optical connector
GP-IB
Interface
Optical output: ON/OFF
Lamp: ON/OFF
Functions
-40 dBm or more (50/125 μm MMF: 2 m, wavelength: 850 nm and 1310 nm, spectrum band width:10 nm)
-55 dBm or more (10/125
μm SMF: 2m, wavelength 1550 nm, spectrum band width: 10nm)
-58 dBm/nm (type) (50/125 μm MMF: 2m, wavelength range: 400 to 1100 nm)
-65 dBm/nm (type) (10/125 μm SMF: 2m, wavelength range: 700 to 1700 nm)
Optical output level *1)
400 to 1800 nm

日本藤仓FSM-50S光纤熔接机

特性：
* 超快接续：仅 9 秒,35秒的加热时间
* 先进的芯部对准功能（PAS方式），全自动操作
* 两台CCD摄像机，免去升降镜
* 高性能5.6英寸彩色LCD显示屏,可上下翻转并可双方向操作
* 可同时观测X轴、Y轴光纤
* 自动校准放电电弧功能，确保稳定的放电条件
* 具备自动识别不同类型光纤和自身诊断的功能
* 熔接损耗极小，显示损耗值精确
* 放电中心检查功能，确保熔接机随时处于最佳工作状态
* 气压、温度、湿度传感器，使熔接机随时适应外界环境变化
* 5000米海拔高度，保证高原地区熔接质量
* 衰减器熔接功能
* 体积小重量轻，携带方便
* 放大倍数：295倍（单纤显示）；147倍（X/Y同时显示）
* 增加USB端口

性能指标：
* 熔接方式：    芯核对准
* 光纤类型：    单芯光纤
* 适用光纤：    SM(单模)、MM(多模)及DS(色散位移)光纤以及NZ-DS(非零色散位移，即 G.655光纤)
* 平均接续损耗： 0.02dB(SM)、0.01dB(MM)、0.04dB(DS)、0.04dB(NZDS)
* 回波损耗：     >>60dB
* 熔接时间：     平均9秒(标准SM)
* 加热时间：     平均35秒
* 纤被/纤衣直径：100-1000um/80-150um
* 熔接程式：     60种工厂预置程式、40种用户设定程式
* 拉力检测：     2N（标准）/4.4N（可选）
* 推荐切割长度： 8～16mm，被覆光纤直径250um16mm（标准）或8～16mm（选用），被覆光 纤直径250um～1000um
* 加热保护程式： 10种预置程式，20种参考模式
* 尺寸／重量：　 150-150-150mm，（长 x 宽 x 高，mm）,2.3KG(含交流适配器2.8KG)　
* 显 示 器：        5.6英寸色液晶显示屏单根光纤放大倍率295倍，同时放大倍率为147 倍。X轴和Y轴可独立显示，或同时显示X/Y轴
* 接续储存量：   2000组
* 防风能力：  15m/S
* 使用环境：     -10～＋50℃(温度)，0～95%（湿度），0～5000m（海拔）
* 端    口：    USB1.1接口
* 视频制式：     NTSC
* 预估损耗参数： 切割角度、光纤斜度、误差、弯曲、光纤端面间隙、接续点气泡
* 电源：         交流：使用ADC-11，交流输入电压100～240V
     直流：使用BTR-06S，电压为13.2V,4.5Ah，充满电后可熔接/加热最少60次，（选件）使用BTR-06L，电压为   13.2V,9.0Ah，充满电后可熔接/加热最少120次 。   电力损耗- 最大60W,一般21W

FSM-50S标准配置：
名称
型号
数量
主机
FSM-50S
1台
使用手册

1本
携带箱
CC-12
1个
显示屏罩
MC-02
1个
交流适配器/电池充电器/直流输入
ADC-11
1个
交流电源线
ACC-XX
1根
备用电极棒
ELCT2-20A
1对

S176CF/CR选件
名称
型号
数量
可分离电池
BTR-06(S)/BTR-06(L)
1个
电池充电线
DCC-10
1根
直流电源线
DCC-12
1根
J形板/已熔接光纤临时放置面板
JP-04
1个
工作台
WT-06
1个
工作台支架
WTS-06
1个
放大镜
MGS-05
1个
高精度光纤切割刀
CT-20系列
1台
一次涂敷层剥纤钳
PS-02
1把
尼龙涂敷层剥纤钳
JS-01
1把
加热器
SH-07
1个
热缩管

1个

LE272插、回损测试仪   IL/RL Tester

特点：
1．测试精度高
通过内置的激光隔离器，最先进的微电子技术和光检测设备，结合软件技术，使得仪器输出功率稳定、检测速度快、测试范围广。
2．波长自动同步设定
在回损模式下，仪器将自动同步设定光源及功率计测试同一波长，不需分别设定波长。功率计模式时，可另行单独设定功率计测试波长。
3．多种工作模式
该测试仪表集成了回波损耗测试、光功率模块测试和插入损耗测试。
4．操作简单方便
回损/插损同步测量，无需按键切换。回损/插损测试值分别在一台仪器上的两个液晶窗口同时显示，测试结果一目了然。程序会自动保存相应的校正数据，当仪器断电后再开机，被保存的数据立即生效不需要重复校准，简化测试过程。独特的光源接头可拆卸，便于清洁。提供全面的功率计接口配置。
技术指标：
型号
LE272
光回波损耗测试
工作波长
1310/1550nm
测试范围
0 ~ 75 dB
校准波长
1310/1550nm
测试精度
0.25dB
输出稳定性
0.05dB/小时 ( @ 25℃)
接口类型
FC/APC
光插入损耗
校准波长
850/1300/1310/1550nm
测试范围
+3 ~ -80 dBm
测试精度
0.25dB
显示分辨率
对数：0.001dB；线性：0.001nw/μW/mW
测试模式
线形和非线性
接口类型
活动接口， FC/SC/ST/通用φ2.5mm/通用φ1.25mm等适配器
总指标
电源
AC 90-260V
工作温度
-5℃～+55℃
外观尺寸
260X265X140mm
重量
3kg

  产品规格：LE272

A
