和建大厦桩基工程监理实施细则.doc

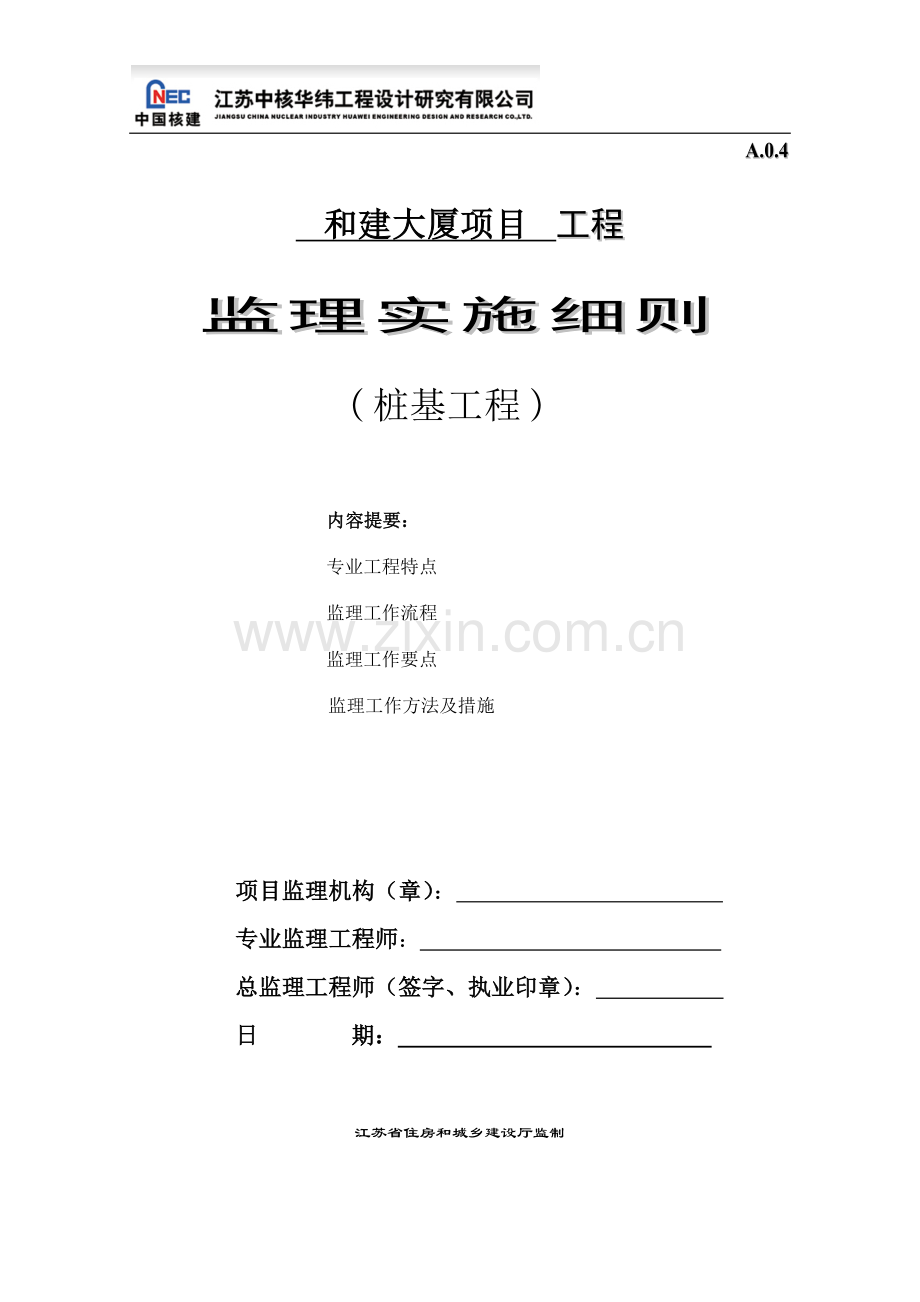

A.0.4和建大厦项目工程监理实施细则 （桩基工程）内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）： 专业监理工程师： 总监理工程师（签字、执业印章）： 日 期： 江苏省住房和城乡建设厅监制1、专业工程特点： 1.1 本工程桩基采用钢筋混凝土灌注桩，0.000标高相当于绝对高程+12.15m，工程桩桩径700，工程桩顶标高分别为：ZH1(-11.1m)、ZH2(-10.1m)、ZH3(-9.65m)；ZH1混凝土强度等级为C40，单桩抗压承载力特征值为4400KN，ZH2、ZH3混凝土强度等级为C30，单桩抗压承载力特征值为3000KN，兼作抗拔桩，抗拔承载力特征值分别为1250KN、600KN；要求进入中等风化岩层，桩端进入岩层深度大于等于1.4m。1.2 本工程围护桩采用800钢筋混凝土灌注桩，竖向设一道水平支撑，桩间拉网喷浆；混凝土强度等级C30，共256根，桩顶标高均为-1.750m，；桩间距1000、1100；允许沉渣厚度小于等于100mm，垂直度偏差不得大于1/200，桩位偏差不得大于10mm。1.3 工程相关单位：建设单位：江苏中核华兴建筑装饰有限公司监理单位：江苏中核华纬工程设计研究有限公司勘察单位：江苏省地质工程勘探院 设计单位：江苏省建筑设计研究院有限公司 施工单位：南京弘正建设发展有限公司2、监理工作流程钻孔灌注桩施工监理程序框图测量放线确定桩位下导管灌注混凝土下钢筋笼及焊接旁站检查检查抽检监理抽样复核准备机具并自检，落实砼供应开工报告钻进成孔审批旁站检查做无破损检测混凝土实体工程质量检查3、监理工作要点3.1 施工准备阶段的质量控制3.1.1施工承包单位资质的核查核查营业执照及建筑业企业资质证书，了解其实际的建设业绩、人员素质、管理水平、资金情况、技术装备。3.1.2施工组织设计的审查1、总监组织专业监理工程师审查，提出意见后，由总监审核签认，审查工作一般三天完成。若审查时需要承包单位就有关内容重新补充或修改，在审查意见中提出，限定承包人在规定的时间内重报（先申报的内容不退）。 2、审查施工组织设计的原则1）审核施工组织设计的编制、审查和批准应符合规定的程序；2）审查施工组织设计应符合国家的技术政策，充分考虑承包合同规定的条件、施工现场条件及法规条件的要求，突出“质量第一、安全第一”的原则；3）施工组织设计的针对性：承包单位是否了解并掌握了本工程的特点及难点，施工条件是否分析充分；4）审核施工组织设计的可操作性：承包单位是否有能力执行并保证工期和质量目标，该施工组织设计是否切实可行；5）技术方案的先进性：审核施工组织设计采用的技术方案和措施是是否先进适用，技术是否成熟，施工顺序安排是否合理，能否满足工期目标6）审核质量管理和技术管理体系，质量保证措施是否健全且切实可行；7）安全、环保和文明施工措施是否切实可行并符合有关规定；8）在满足合同和法规要求的前提下，对施工组织设计的审查，应尊重承包单位的自主技术决定和管理决策。3、审查注意事项 1）充分考虑施工的质量保证措施与安全保证措施；2）施工方案与施工进度计划应一致；3）施工方案与施工平面图布置应协调一致，临时办公用房、临时设施、施工道路，应做到布置有序，有利于施工方案的实施。3.1.3现场施工准备的质量控制1、工程定位及标高基准控制1）要求施工单位对建设单位给定的原始基准点、基准线和标高等测量控制点进行复核，并将复测结果报监理工程师审核，经批准后施工单位才能测量放线，建立控制网，并应对其正确性负责，同时做好基桩的保护。施工单位对桩位放线同时测定桩顶孔口标高，认真复查后报监理复核。监理复核时要特别注意对控制桩的检查，检查其数量及准确性，检查保护的措施是否有效，采取龙门桩上留标识。2）组织对施工现场进行土方测量，测定方格网，计算土方，比较原设计确定的0.000标高是否合理，确定0.000标高，做到既满足功能，又节省土方挖填费用。2、施工平面布置的控制1）配合建设单位按照合同约定并结合承包单位施工的需要，事先确定承包单位占有和使用现场有关部分的范围，提供符合要求的施工场地。2）监理工程师要检查施工现场总体布置是否合理，是否有利于保证施工正常、顺利地进行，是否有利于保证质量，特别是要对场地的道路、给水、供电、混凝土供应等方面予以重视。3、材料、采购订货的控制1）凡由承包单位采购的原材料，需符合工程具体需求，具有合格的质量保证文件，检验及试验证明。2）对进场原材料质量证明文件进行检查，主要包括：产品合格证及技术说明书、质量检测证明、检测与试验者的资质证明。保证工程质量3）严禁材料混用，未经设计及业主方允许不得进行材料代换4、施工机械配置的控制1）施工机械设备的选择，除考虑施工机械技术性能、工作效率、工作质量、安全、灵活等方面对施工质量的影响与保证外，还应考虑其数量配置对施工质量的影响与保证条件。如钻机数量、混凝土浇筑设备数量，设备损坏后有备用，并且能及时修理。2）审查所需的施工机械设备，是否按已批准的计划配备，所准备的施工机械设备是否都处于完好的可用状态。5、设计交底与施工图的现场核对1）监理单位、施工单位应及时、仔细熟悉工程图纸，对结构设计方案提出科学，可行、经济有效的改进措施；对详细节点部位做法是否遗漏，错误进行记录；设计交底时及时反馈设计，定期组织各建设单位对图纸疑问进行汇总反馈设计，对设计回复意见进行整理下发，形成正式文件。2）施工图纸的现场核对施工图纸现场核对主要包括内容：施工图纸合法性认定，施工图是否按规定经有关部门的审核批准；图纸中有无遗漏、差错或相互矛盾；地质及水文地质资料是否可靠，与现场实际情况是否相符；材料的来源有无保证，存在的问题均以书面形式提出，在设计单位以书面形式解释或确认后，才能进行施工。3.2 施工阶段的质量控制3.2.1质量控制点的设置质量控制点设置表质量控制点质量预控措施1桩位认真复核原始基准点，检查施工单位测量仪器，测量人员证件、复核桩位。2桩端持力层请勘察单位岩土工程师现场专业判断，会同勘察、设计确认是否与设计要求一致，按照设计要求做工程桩承载力检验和桩身完整性检验，检查桩端进入持力层的深度是否符合设计要求。3钢筋笼制作检查主筋的规格、数量、加强箍的间距、箍筋的间距是否符合设计要求、箍筋与主筋连接必须牢固可靠，焊接连接应符合规范要求。4砼浇筑检查：道路是否通畅，溜槽、串筒就位，持力层检查及清底情况，砼的配比、水泥规格、砂石质量，测定标高，钢筋笼安装，搅拌机、振动捧正常使用状态，砼振捣。混凝土灌注桩钢筋笼质量检验标准（mm）项序检查项目允许偏差或允许值检查方法检验程度主控项目1主筋间距10用钢尺量全部检查2长度100用钢尺量全部检查一般项目1钢筋材质检验设计要求抽样送检全部检查2箍筋间距20用钢尺量全部检查3直径10用钢尺量全部检查3.2.2施工技术交底的控制督促施工单位主管技术人员编制技术交底书，并经项目总工程师批准后向作业人员交底。如：成孔注意事项，进入持力层的深度。对于桩端持力层检验及灌注桩身混凝土这一关键部位，施工单位的技术交底书要报监理工程师审查。3.2.3进场材料的质量控制进入现场的钢筋、大型施工设备及特种作业人员，进场前应向我监理部提交工程材料/构配件/设备报审表，同时附有产品出厂合格证及技术说明书，按照见证取样的原则送检，经监理工程师审查并确认其质量合格后，才准进场使用。3.2.4环境状态的控制1.施工作业环境的控制检查场地外围及场地内用作浇灌砼的道路，夜间施工的照明，水、电供应，监理工程师应事先检查承包单位对施工作业环境条件方面的有关准备工作是否已做好安排和准备妥当，当确认其准备可靠、有效后，现场文明施工、安全施工达标，验收合格后方准许其进行施工。2施工质量管理环境的控制检查施工单位的质量管理体系和质量控制自检体系及现场安全管理体系是否处于良好的状态，系统的组织结构、管理制度、检测制度、检测标准、人员配备等方面是否完善和明确，质量责任制是否落实，监理工程师要督促其落实。3.2.5施工现场劳动组织及作业人员上岗资格的控制1.操作人员：人是作业活动的操作者，其数量必须满足作业活动的需要，相应工种配置保证作业有序持续进行，不能因人员数量及工种配置不合理而造成停顿。2.管理人员到位：技术负责人、质检员、安全员、项目经理必须到位，测量人员、材料员、取样员、试验员必须在岗。3.作业人员上岗资格：电焊工、电工等特种作业人员须持证上岗，监理工程师要对此进行检查与核实。3.2.6见证取样送检工作的监控严格要求施工单位对进场材料、试块、钢筋接头等实施见证取样，监理工程师现场监督下，施工单位按相应规范的要求，完成材料、试块、试件等的取样过程。完成取样后，监理人员跟踪送往试验室。3.2.7见证点的质量控制1.设置质量见证点把“持力层的检验及验孔”设为见证点。2.施工单位每根桩施工进入持力层是，应立即向监理报告，并注明其标高或深度，监理人员复核，检查土样是否与地勘报告相符，并记录标高，再按照设计要求嵌入持力层的深度，达到设计要求的深度和岩性前1小时书面通知监理工程师，说明见证的时间，请监理人员届时到达现场进行见证和监督。3.监理工程师在见证和监督时，请岩土工程勘察单位的岩土工程师来现场进行岩性鉴定，必要时请设计单位参加，嵌入持力层的深度及岩性达到设计要求后，立即浇灌桩身混凝土。4.监理工程师应注意的问题：(a)检验时必须有按照设计的要求，对照地质剖面图及邻孔地质情况，根据钻入土（岩）层的速度和深度，同时检验桩底排渣的情况，通过排出的泥渣判别岩性；(b)混凝土浇筑道路不通畅，设备准备工作不充分时不验孔；(c)及时做好隐蔽工作。4、监理工作方法及措施4.1质量检验的程序和方法4.1.1检验程序承包单位自检、互检、专检符合要求后，由承包单位向监理工程师提交“报验申请表”，监理工程师接到通知后，应在规定的时间内对质量进行检查，确认其质量合格后予以签认验收。施工工序的质量检查验收主要是对质量性能的特征指标进行检查。即采取一定的检测手段，进行检验，根据检验结果分析、判断该作业活动的质量（效果）。1）实测。即采用必要的检测手段，对实体进行的几何尺寸测量、测试或对抽取的样品进行检验，测定其质量特性指标（例如混凝土的抗压强度、工程桩竖向承载力试验及桩身完整性试验）。2）分析。即是对检测所得数据进行整理、分析、找出规律。3）判断。根据对数据分析的结果，判断该作业活动效果是否达到了规定的质量标准；如果未达到，应找出原因。4）纠正或认可。如发现作业质量不符合标准规定，应采取措施纠正；如果质量符合要求则予以确认。4.1.2质量检测的主要方法对于现场所用原材料、工序过程或工程产品质量进行检验的方法，一般可分为三类，即：目测法、检测工具量测法以及试验法。1）目测法：这类方法主要是根据质量要求，采用看、摸、敲、照等手法对检查对象进行检查，“看”就是根据质量标准要求进行外观检查；例如工人的施工操作是否正常，混凝土浇筑顺序、振捣是否密实等应符合规范要求；“摸”是采用触摸的方法检查，例如触摸抹灰表面的砂浆层，确定砂浆强度是否满足,保养好不好；“敲”指运用工具进行音感检查；“照“是指采用光照的方法进行检查。2）量测法：就是利用量测工具或计量仪表，通过实际量测结果与规定的质量标准或规范的要求相对照，从而判断质量是否符合要求。量测的手法可归纳为：靠：靠尺靠，看看平不平，吊：吊坠吊，看看楼垂直不，量：测量误差，套：就是以方尺套方，辅以塞尺检查，如对阴阳角方正、踢脚线垂直度、预制构件方正等项目检查3）试验法：指通过进行现场试验或试验室试验等理化试验手段，取得数据，分析判断质量情况。包括：a）理化试验 工程中常用的理化试验包括各种物理化学性能方面的检验和化学成分及含量的测定等两个方面。力学性能的检测如各种力学指标的测定，像抗拉强度、抗压强度、承载力等。各种化学方面的试验如化学成分及其含量的测定（例如钢筋中的磷、硫含量、混凝土粗骨中的活性氧化硅成分测定等），以及耐酸、耐碱、抗腐蚀等。此外，必要时还可在现场通过对桩或地基的现场静载试验或打试桩，确定其承载力；对混凝土现场取样，通过试验室的抗压强度试验，确定混凝土达到的强度等级； b）无损检测或检验 借助专门的仪器、仪表等手段探测结构物或材料、设备内部组织结构或损伤状态。这类检测仪器如：超声波探伤仪，高、低应变。4.1.3质量检验程度的种类按质量检验的程度，即检验对象被检验的数量划分，可有以下几类：1）全数检验 全数检验也叫做普遍检验。它主要是用于关键工序部位或隐蔽工程，以及那些在技术规程、质量检验验收标准或设计文件中有明确规定应进行全数检验的对象。例如：钢筋笼、桩位、持力层、扩孔尺寸、桩身长度。2）抽样检验 对于主要的建筑材料或工程产品等，由于数量大，通常大多采取抽样检验。即从一批材料或产品中，随机抽取少量样品进行检验，并根据对其数据经统计分析的结果，判断该批产品的质量状况。例如从一批桩中抽取少量桩进行高、低应变检测；与全数检验相比较，抽样检验具有如下优点：检验数量少，比较经济；适合于需要进行破坏性试验（如混凝土抗压强度的检验）的检测项目；检验所需时间较少。4.2 施工过程中质量控制措施4.2.1审核技术文件、报告和报表这是对工程质量进行全面监督、检测与控制的重要手段。审核的具体内容包括以下几方面。1）审查分包单位资质，确保分包单位具备承揽专业工程施工能力，确实保证工程质量2）审批施工承包单位的开工报告，检查、核实与控制其施工准备工作质量。3）审批承包单位提交的施工方案、质量计划、施工组织设计，控制工程施工质量有可靠的技术保障措施。4）审批施工承包单位提交的有关材料、半成品和构配件质量证明文件（出厂合格证、质量检验或试验报告等），确保工程质量有可靠的物质基础。5）审核承包单位提交的反映工序施工质量的动态统计资料或管理图表。6）审核承包单位提交的有关工序产品质量的证明文件（检验记录及试验报告）、工序交接检查（检查）、隐蔽工程检查、分部分项工程质量检查报告等文件、资料，以确保和控制施工过程的质量。7）审批有关工程变更、修改设计图纸等，确保设计及施工图纸的质量。8）审核有关新技术、新工艺、新材料、新结构应用的技术鉴定书，审批其应用申请报告，确保新技术应用的质量。9）审批有关工程质量事故或质量问题的处理报告，确保质量事故或质量问题处理的质量。10）审核与签署现场有关质量技术签证、文件等。4.2.2现场监督和检查(内容、方式)(1)现场监督检查的内容1）开工前的检查。主要是检查开工前准备工作的质量，能否保证正常施工及工程施工质量。2）工序施工中的跟踪监督、检查与控制。主要是监督、检查在工序施工过程中，人员、施工机械设备、材料、施工方法及工艺或操作以及施工环境条件等是否均处于良好的状态，是否符合保证工程质量的要求，若发现有问题及时纠正和加以控制。3）对于重要的和对工程质量有重大影响的工序和工程部位，还应在现场进行施工过程的旁站监督与控制，确保使用材料及工艺过程质量。（2）现场监督检查的方式1）旁站对关键部位或关键工序施工过程中由监理人员在现场进行的监督、旁站。旁站过程中监理人员需如实记录以下内容1、检查施工企业现场质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况；2、在现场跟班监督关键部位、关键工序的施工执行施工方案以及工程建设强制性标准情况；3、核查进场建筑材料、建筑构配件、设备和商品混凝土的质量检验报告等，并可在现场监督施工企业进行检验或者委托具有资格的第三方进行复验；4、做好旁站监理记录和监理日记，保存旁站监理原始资料2）巡视巡视是指监理人员对正在施工的部位或工序现场进行的定期或不定期的监督活动，巡视是一种“面”上的活动，它不限于某一部位或过程，而旁站则是“点”的活动，它是针对某部位或工序。因此，在施工过程中，监理人员加强对现场的巡视、旁站监督与检查，及时发现违章操作和不按设计要求、不按施工图纸或施工规范、规程或质量标准施工的现象，对不符合质量要求的要及时进行纠正和严格控制。3）平行检验监理工程师利用一定的检查或检测手段在承包单位自检的基础上，按照一定的比例独立进行检查或检测的活动。它是监理工程师质量控制的一种重要手段，在技术复核及复验工作中采用，是监理工程师对施工质量进行验收，做出自己独立判断的重要依据之一。4.2.3规定质量监控工作程序规定双方必须遵守的质量监控工作程序，按规定的程序进行工作，这也是进行质量监控的必要手段。例如，未提交开工申请单并得到监理工程师的审查、批准不得开工；未经监理工程师签署质量验收单并予以质量确认，不得进行下道工序；工程材料未经监理工程师批准不得在工程上使用等。5 履行监理责任（安全与环境保护）5.1安全监理工作控制要点：督促承包单位建立和完善安全生产责任制度、管理制度、教育制度及有关安全生产的科学管理规章和安全操作规程。1、检查安全交底。各分部分项工程施工作业前必须作全面、具体、有针对性的安全技术书面交底，交底双方履行签字手续。2、审核承包单位的安全专项方案施工单位应针对工程结构、施工特点、场地以及气候条件等编制安全技术措施，针对不同分项工程制定安全专项方案。由项目技术负责人审查后由公司总工程师批准签字盖章后有效，以确保整个工程的安全施工。3、在安全控制中应重点控制“人的不安全行为”和“物的不安全状态”，而又应以人为安全控制的核心。因此,要督促承包商做到：1）对施工现场人员进行文明施工、安全教育。2）进入现场的所有人员必须戴安全帽，高空作业人员必须佩带安全带。4、检查特种作业人员持证上岗情况 从事电工、电焊（气焊）工等特种作业人员必须经市级以上劳动部门的培训，经考试合格，领取特种作业操作证书，方可上岗作业；搅拌机等机械操作人员必须经市建管局认可的单位培训，经考核合格，领取统一发放的机械操作证，方可上岗操作。培训领取的上岗证必须随身携带，以便检查。5、安全检查1）电焊机、潜水泵等其他机具电焊机配线不得乱拉乱搭，焊把、把线绝缘良好，有防雨措施。乙炔瓶与明火距离不小于10m，与氧气瓶不小于5m，有回火防止器，有保险链、防爆膜，保险装置灵敏，使用合理，气瓶应有明显色标和防震圈，严禁在露天曝晒，皮管头子用轧箍轧牢，严禁使用浮动式等旧式乙炔发生器。潜水泵电源应完好无损，设置单独触保器，重点加以管理。钢筋机械（切断机、调直机、弯曲机、冷拔丝机、点对焊机等）做好保护接地或接零，并装设触漏电保护器，传动部分要有防护罩。机械运转中严禁用手直接清除刀口，压滚、插头等附近的钢筋断头和杂物。钢筋工棚内的电线不得随意拖拉，应固定悬空挂设。2）吊装作业由专人统一指挥，吊装人员坚持岗位，吊装时设警戒线，设备进出场吊车起吊时大臂作业范围内严禁站人，起重机械严禁带病作业，严禁非工作人员进入施工区。3）安全通道必须畅通。4）空中吊装时，构件两端要系好风缆，构件上严禁站人。5）临边作业、洞口作业、高空作业的防护措施应满足安全要求。 17
