放电管进料检验标准.doc

*有限公司
文件编号：
检验标准
版 本：
放电管进料检验标准
材料种类：

编制/日期

审核/日期

批准/日期

受控状态

1

-
A/0
首版
序号
编制
审核
批准
生效日期
版本
版本更新简述
目 的：为保证放电管的来料品质，规范IQC的检验方法，并为放电管的进料检验提供标准，确保我公司成品符合出厂要求，保证顾客满意，特制订本标准。
适用范围：适用于放电管的进料检验。
引用文件：
GB/T 2828.1-2003计数抽样检验程序 第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
抽检方案：
1. 性能测试：每次到货检验20PCS；
2. 外观检验依据GB/T 2828.1-2003 II级检验水平正常一次抽样进行抽检，接收质量限（AQL）值为：主要不合格（MAJ）:0.4，轻微不合格（MIN）:1.0，当查表产生不同的样本量时选取最大样本量。条款1～3中检验若出现不合格，则增加抽样数，按本条款执行抽样检验。
3．抽样开箱率要求：不少于10％开箱，平均分配。
作业流程：
1．供应商到货后，在仓库人员点收数量后，IQC首先对产品的包装进行检验：包装应符合要求，包装完好并无明显破损情况。外箱体应未受潮或雨淋，箱内无异物、水、灰尘等。产品的标识应齐全，包括品名、型号、数量等信息标识应清晰，与实物相符。

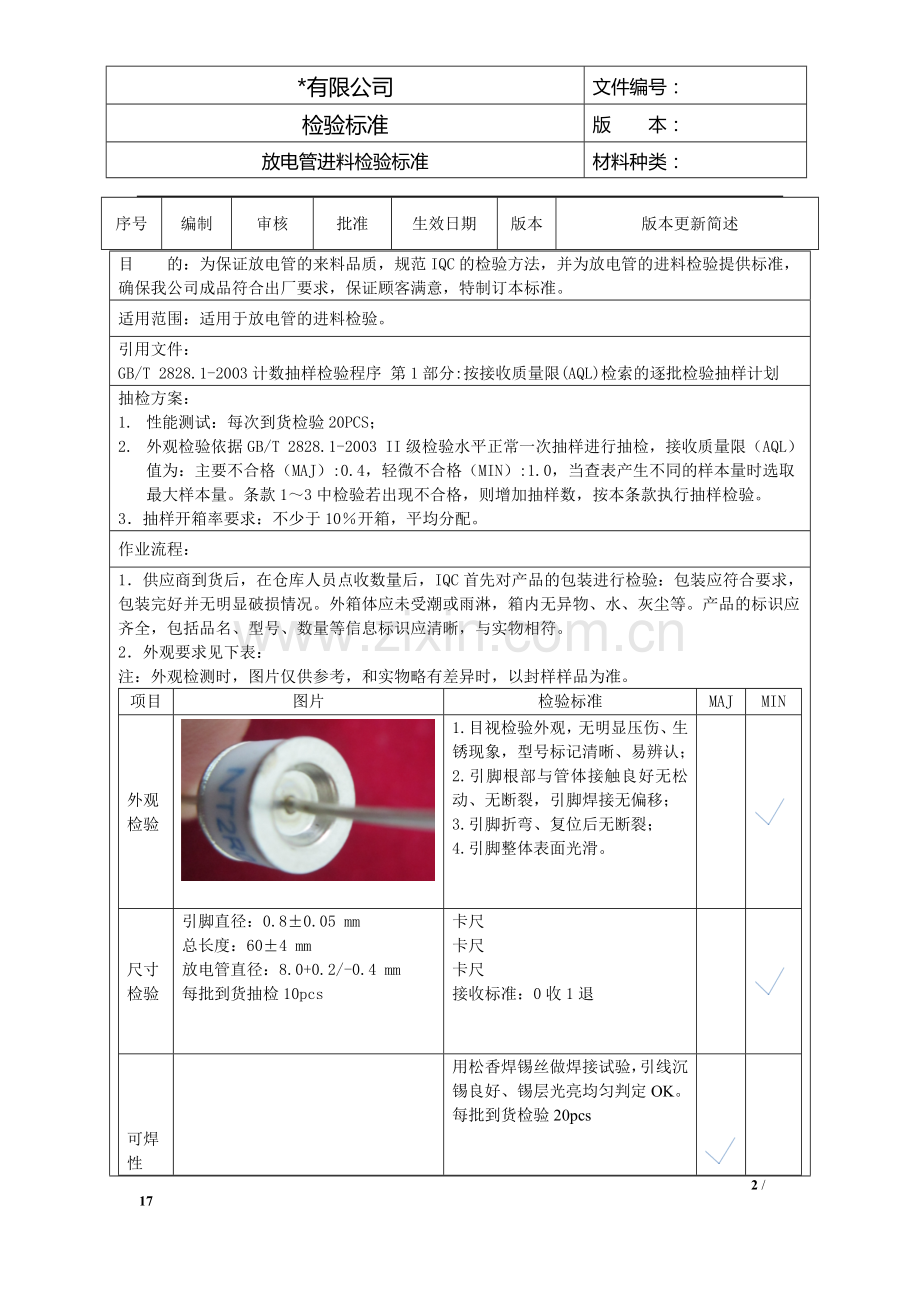

2．外观要求见下表：
注：外观检测时，图片仅供参考，和实物略有差异时，以封样样品为准。
项目
检验标准
MAJ
MIN

外观检验

1.目视检验外观，无明显压伤、生锈现象，型号标记清晰、易辨认；
2.引脚根部与管体接触良好无松动、无断裂，引脚焊接无偏移；
3.引脚折弯、复位后无断裂；
4.引脚整体表面光滑。

尺寸检验
引脚直径：0.8±0.05 mm
总长度：60±4 mm
放电管直径：8.0+0.2/-0.4 mm
每批到货抽检10pcs

卡尺
卡尺
卡尺
接收标准：0收1退

可焊性

用松香焊锡丝做焊接试验，引线沉锡良好、锡层光亮均匀判定OK。
每批到货检验20pcs

功能检验

1.使用万用表测量放电管2个引脚间的电阻，常态下应>9M欧姆
2.测量放电管电容，标准要求<3Pf
3.使用LK2679B耐压绝缘测试仪测量直流击穿电压，当仪器输出电压为：60-90V，放电管开始工作（管体发红色光）为OK；
4.每批到货检验20pcs产品，接收标准0收1退；

3．相关记录
检验报告
