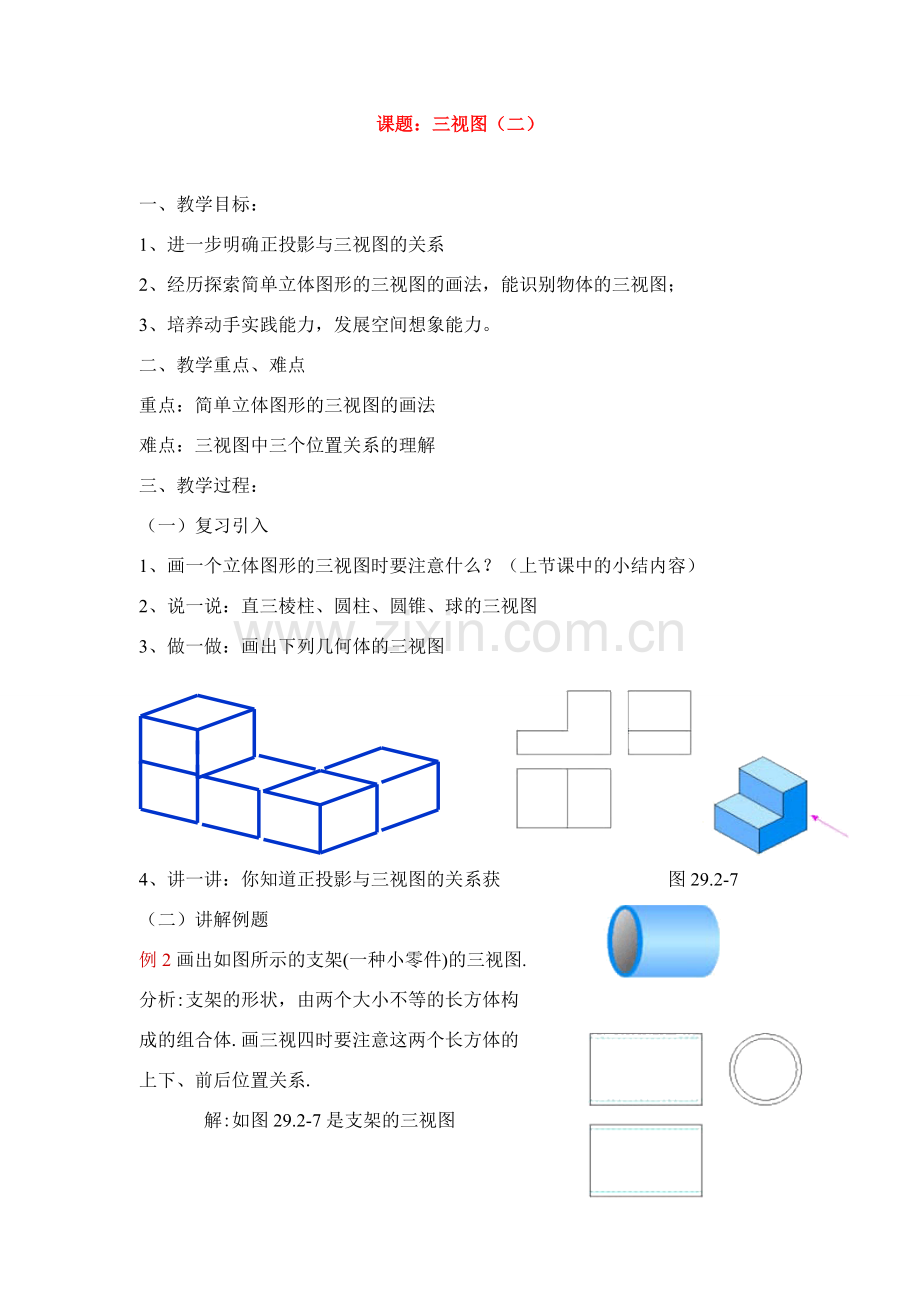

课题：三视图（二）

一、教学目标：
1、进一步明确正投影与三视图的关系
2、经历探索简单立体图形的三视图的画法，能识别物体的三视图；
3、培养动手实践能力，发展空间想象能力。
二、教学重点、难点
重点：简单立体图形的三视图的画法
难点：三视图中三个位置关系的理解
三、教学过程：
（一）复习引入
1、画一个立体图形的三视图时要注意什么？（上节课中的小结内容）
2、说一说：直三棱柱、圆柱、圆锥、球的三视图
3、做一做：画出下列几何体的三视图

4、讲一讲：你知道正投影与三视图的关系获 图29.2-7
（二）讲解例题
例2画出如图所示的支架(一种小零件)的三视图.
分析:支架的形状，由两个大小不等的长方体构
成的组合体.画三视四时要注意这两个长方体的
上下、前后位置关系.
    解:如图29.2-7是支架的三视图

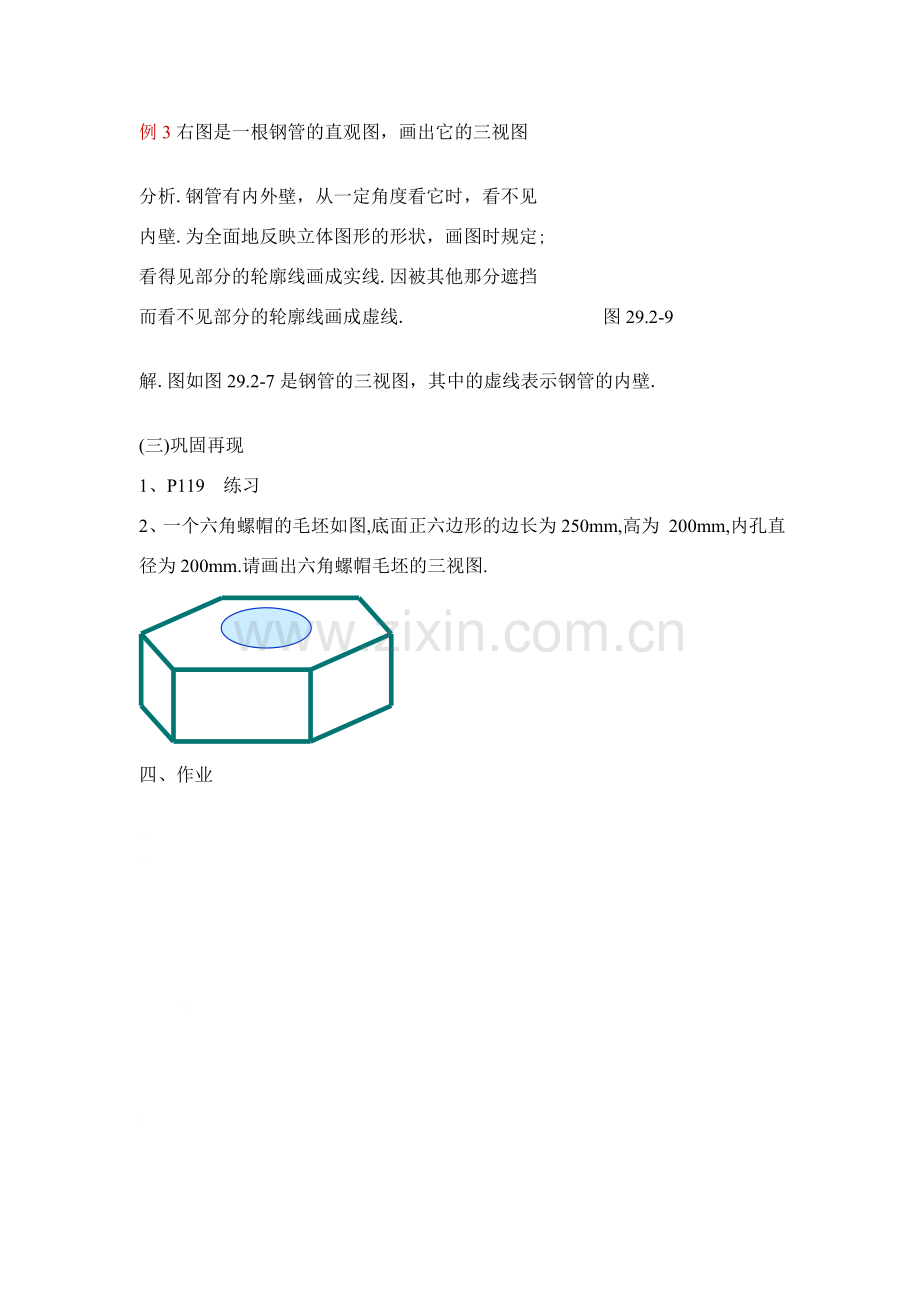

例3右图是一根钢管的直观图，画出它的三视图

分析.钢管有内外壁，从一定角度看它时，看不见
内壁.为全面地反映立体图形的形状，画图时规定;
看得见部分的轮廓线画成实线.因被其他那分遮挡
而看不见部分的轮廓线画成虚线. 图29.2-9

解.图如图29.2-7是钢管的三视图，其中的虚线表示钢管的内壁.

(三)巩固再现
1、P119 练习
2、一个六角螺帽的毛坯如图,底面正六边形的边长为250mm,高为 200mm,内孔直径为200mm.请画出六角螺帽毛坯的三视图.

四、作业
