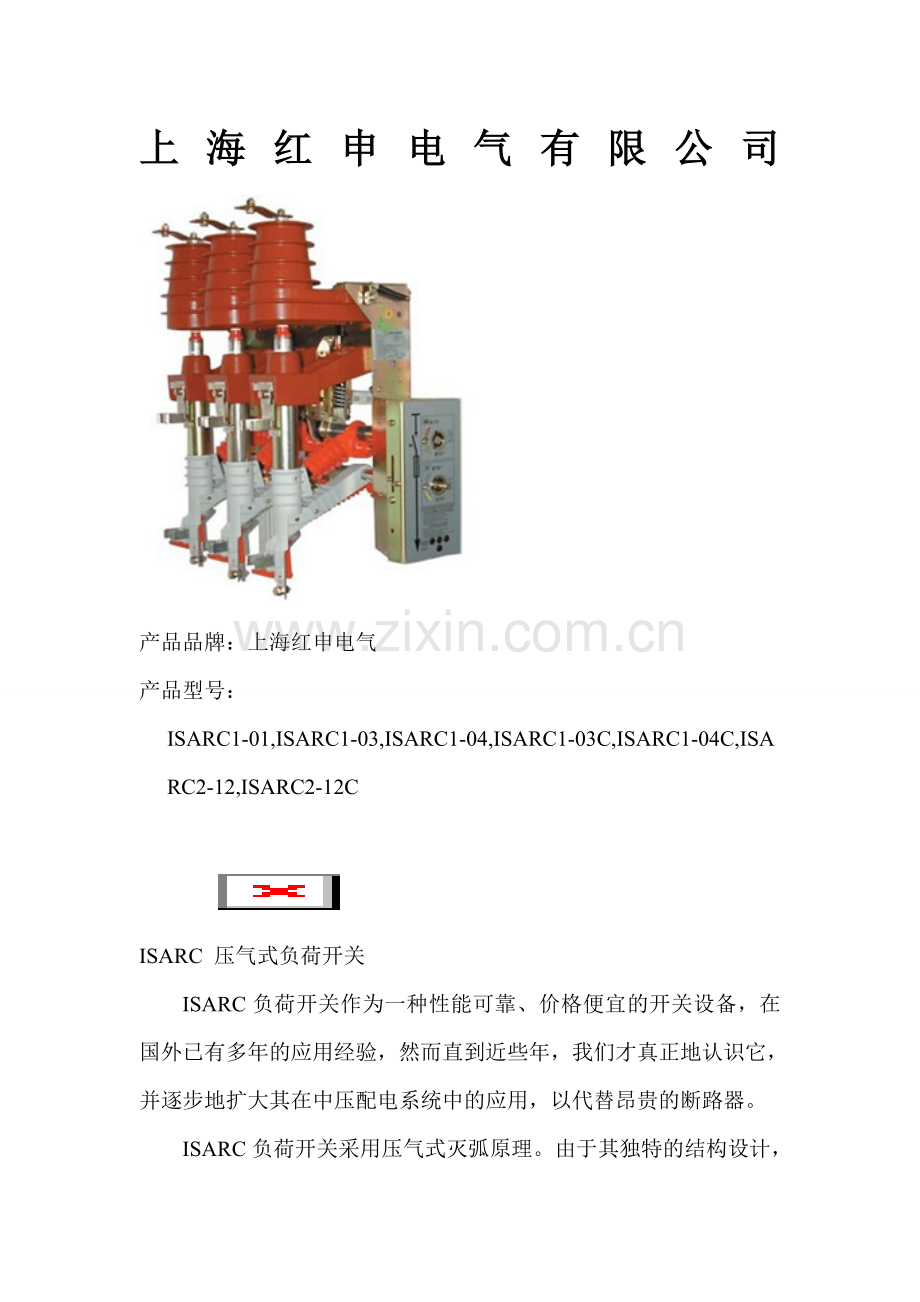

资源描述
上海红申电气有限公司
产品品牌：上海红申电气
产品型号：
ISARC1-01,ISARC1-03,ISARC1-04,ISARC1-03C,ISARC1-04C,ISARC2-12,ISARC2-12C
ISARC 压气式负荷开关
ISARC负荷开关作为一种性能可靠、价格便宜的开关设备，在国外已有多年的应用经验，然而直到近些年，我们才真正地认识它，并逐步地扩大其在中压配电系统中的应用，以代替昂贵的断路器。
ISARC负荷开关采用压气式灭弧原理。由于其独特的结构设计，能够利用开关的分闸过程产生压缩空气，用以熄灭电弧，即经济，又合理，而且还提高了可靠性。
ISARC压气式负荷开关采用意大利VEI先进技术生产，具有性能可靠，功能齐全，价格适中的特点，可广泛应用在HXGN-12环网柜及箱式变电站中．
ISARC系列负荷开关以及由ISARC负荷开关、高分断力熔断器和其它元件组成的UNISARC开关柜具有以下一些优点：
◇通过钟罩形结构的新型绝缘件使母排和负荷开关室之间完全隔开；
◇负荷开关具有一个金属活门，在开关分闸时活门关闭，以防止操作人员触及带电部件；
◇由于将电弧限制在钟罩形绝缘件内，开断操作的安全性进一步提高；
◇负荷开关、接地开关及柜门三者间简单有效的联锁设在开关本体上；
◇该负荷开关（带熔断器或不带熔断器）对壁上或开关内，固定式移开式安装，尺寸都会大大减小；
◇由于无需对各个部件进行调整，使得安装简易快捷。
技术参数如下表:
项号
项 目 名 称
单 位
技术数据
1
额 定 电 压
KV
12
2
额 定 频 率
HZ
50
3
额 定 电 流
A
630
4
额 定 转 移 电 流
1200
5
额 定 短 时 耐 受 电 流 （2S） （有效值）
kA
20
6
额 定 峰 值 耐 受 电 流 （峰 值）
50
7
接地开关额定峰值耐受电流（峰值）
50
8
接 地 开 关 短 时 耐 受 电 流 （2S） （有效值）
20
9
额 定 绝 缘 水 平
1min 工 频 耐 压（对 地、相 间/断 口）
kV
42/48
冲 击 耐 压（对 地、相 间/断 口）
75/85
10
额 定 闭 环 开 断 电 流
A
630
11
额 定 有 功 负 载 开 断 电 流
630
12
额 定 电 缆 充 电 开 断 电 流
25
13
机 械 寿 命
次
2000
ISARC负荷开关常用型号
负荷开关型号
接地开关
熔断器座
安全防护罩
ISARC 1-01
●
ISARC 1-04
●
●
ISARC 2-12
●
●
●
可选配件：
ISARC负荷开关功能对照表
分励线圈
AC220V / DC110V / DC220V
负荷辅助开关
2NO+2NC / 4NO+4NC
电动操作机构
AC/DC 220V
负荷开关型号
负荷开关
操作机构
接地开关
安全活门
熔断器座
分励脱扣
辅助开关
接地辅助触点
电动操作
操作方向
常备型号
1
3
右
左
ISARC 1-01
●
●
○
○
○
●
○
ISARC 1-02
●
●
●
○
○
○
●
○
ISARC 1-03
●
●
●
○
○
○
●
○
√
ISARC 1-04
●
●
●
●
○
○
○
●
○
√
ISARC 1-09
●
●
○
○
○
○
●
○
ISARC 1-10
●
●
●
○
○
○
○
●
○
ISARC 1-11
●
●
●
○
○
○
○
●
○
ISARC 1-12
●
●
●
●
○
○
○
○
●
○
ISARC 1-01C
●
●
○
○
○
●
○
ISARC 1-03C
●
●
●
○
○
○
●
○
√
ISARC 1-04C
●
●
●
●
○
○
○
●
○
√
ISARC 1-11C
●
●
●
○
○
○
○
●
○
ISARC 1-12C
●
●
●
●
○
○
○
○
●
○
ISARC 2-01
●
●
●
○
○
○
●
○
ISARC 2-02
●
●
●
●
○
○
○
●
○
ISARC 2-03
●
●
●
●
○
○
○
●
○
ISARC 2-04
●
●
●
●
●
○
○
○
●
○
ISARC 2-09
●
●
●
○
○
○
○
●
○
ISARC 2-10
●
●
●
●
○
○
○
○
●
○
ISARC 2-11
●
●
●
●
○
○
○
○
●
○
ISARC 2-12
●
●
●
●
●
○
○
○
○
●
○
√
ISARC 2-03C
●
●
●
●
○
○
○
●
○
ISARC 2-04C
●
●
●
●
●
○
○
○
●
○
ISARC 2-11C
●
●
●
●
○
○
○
○
●
○
ISARC 2-12C
●
●
●
●
●
○
○
○
○
●
○
√
说明: 1、型号后有字母C表示负荷开关是倒装形式。
2、●为该型号的标准配置;○为可选择的功能，客户若有需求，请在合同中注明。
