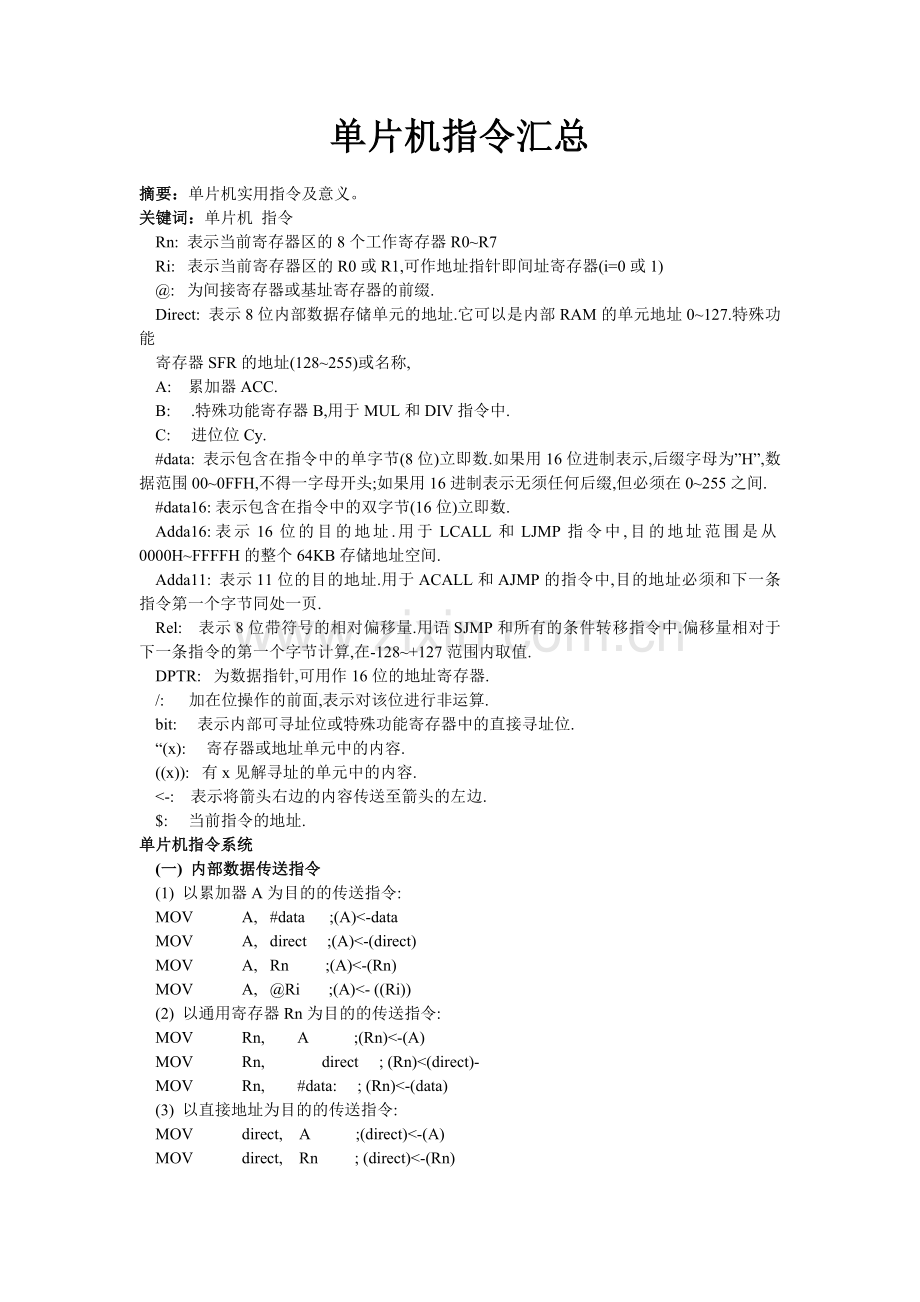

单片机指令汇总
摘要：单片机实用指令及意义。
关键词：单片机 指令
    Rn:  表示当前寄存器区的8个工作寄存器R0~R7
    Ri:   表示当前寄存器区的R0或R1,可作地址指针即间址寄存器(i=0或1)
    @:   为间接寄存器或基址寄存器的前缀.
    Direct: 表示8位内部数据存储单元的地址.它可以是内部RAM的单元地址0~127.特殊功能
    寄存器SFR的地址(128~255)或名称,
    A:    累加器ACC.
    B:     .特殊功能寄存器B,用于MUL和DIV指令中.
    C:     进位位Cy.
    #data:  表示包含在指令中的单字节(8位)立即数.如果用16位进制表示,后缀字母为”H”,数据范围00~0FFH,不得一字母开头;如果用16进制表示无须任何后缀,但必须在0~255之间.
    #data16: 表示包含在指令中的双字节(16位)立即数.
    Adda16: 表示16位的目的地址.用于LCALL和LJMP指令中,目的地址范围是从0000H~FFFFH的整个64KB存储地址空间.
    Adda11:  表示11位的目的地址.用于ACALL和AJMP的指令中,目的地址必须和下一条指令第一个字节同处一页.
    Rel:    表示8位带符号的相对偏移量.用语SJMP和所有的条件转移指令中.偏移量相对于下一条指令的第一个字节计算,在-128~+127范围内取值.
    DPTR:   为数据指针,可用作16位的地址寄存器.
    /:      加在位操作的前面,表示对该位进行非运算.
    bit:     表示内部可寻址位或特殊功能寄存器中的直接寻址位.
    “(x):     寄存器或地址单元中的内容.
    ((x)):   有x见解寻址的单元中的内容.
    <-:    表示将箭头右边的内容传送至箭头的左边.
    $:     当前指令的地址.
单片机指令系统
    (一) 内部数据传送指令
    (1) 以累加器A为目的的传送指令:
    MOV            A,   #data      ;(A)<-data
    MOV            A,   direct     ;(A)<-(direct)
    MOV            A,   Rn         ;(A)<-(Rn)
    MOV            A,   @Ri       ;(A)<- ((Ri))
    (2) 以通用寄存器Rn为目的的传送指令:
    MOV            Rn,        A           ;(Rn)<-(A)
    MOV            Rn,              direct     ; (Rn)<(direct)-
    MOV            Rn,        #data:     ; (Rn)<-(data)
    (3) 以直接地址为目的的传送指令:
    MOV            direct,    A           ;(direct)<-(A)
    MOV            direct,    Rn         ; (direct)<-(Rn)

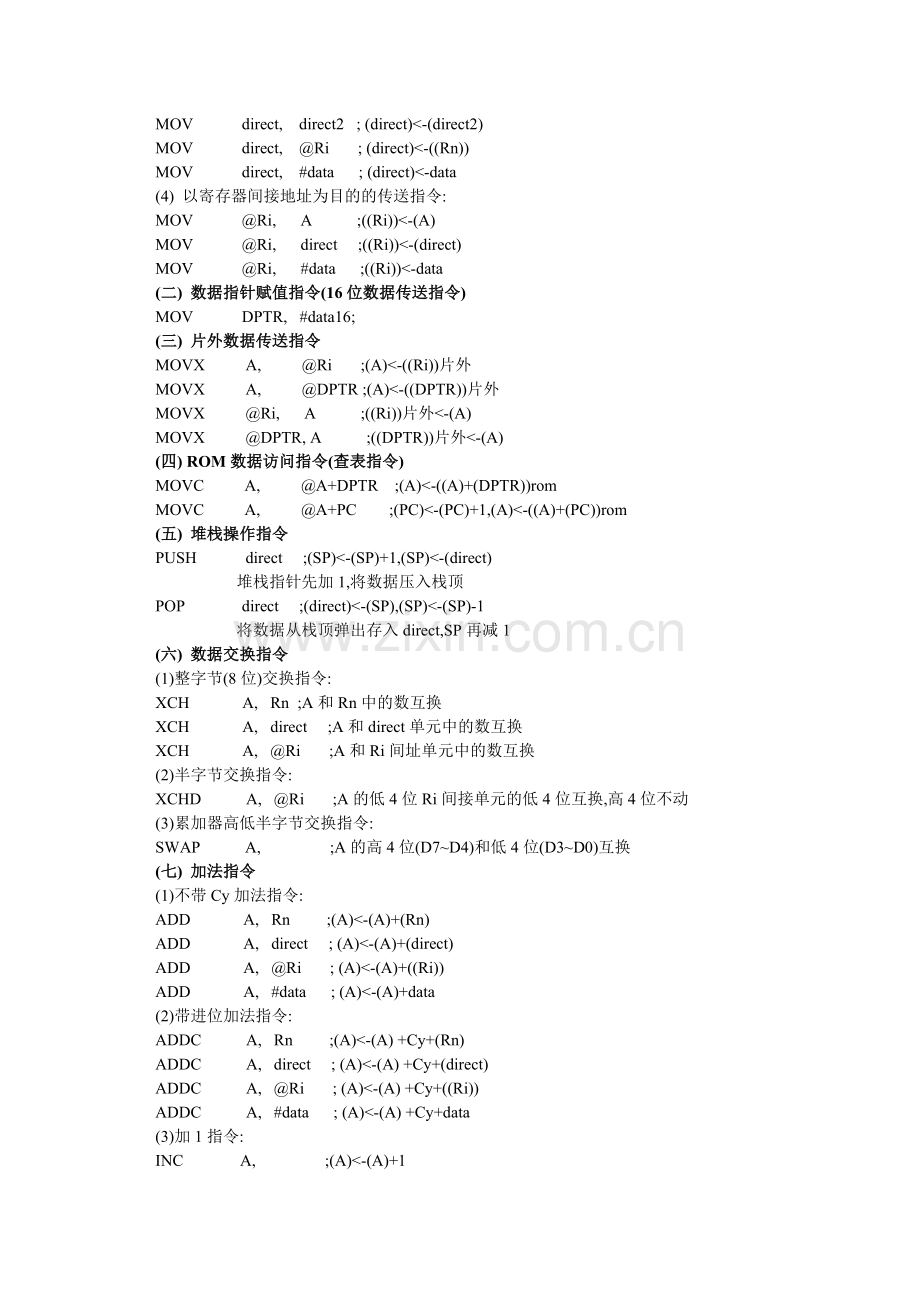

    MOV            direct,    direct2   ; (direct)<-(direct2)
    MOV            direct,    @Ri       ; (direct)<-((Rn))
    MOV            direct,    #data      ; (direct)<-data
    (4) 以寄存器间接地址为目的的传送指令:
    MOV            @Ri,      A           ;((Ri))<-(A)
    MOV            @Ri,      direct     ;((Ri))<-(direct)
    MOV            @Ri,      #data      ;((Ri))<-data
    (二) 数据指针赋值指令(16位数据传送指令)
    MOV            DPTR,   #data16;
    (三) 片外数据传送指令
    MOVX          A,          @Ri       ;(A)<-((Ri))片外
    MOVX          A,          @DPTR ;(A)<-((DPTR))片外
    MOVX          @Ri,      A           ;((Ri))片外<-(A)
    MOVX          @DPTR, A           ;((DPTR))片外<-(A)
    (四) ROM数据访问指令(查表指令)
    MOVC          A,          @A+DPTR    ;(A)<-((A)+(DPTR))rom
    MOVC          A,          @A+PC        ;(PC)<-(PC)+1,(A)<-((A)+(PC))rom
    (五) 堆栈操作指令
    PUSH            direct     ;(SP)<-(SP)+1,(SP)<-(direct)
                        堆栈指针先加1,将数据压入栈顶
    POP              direct     ;(direct)<-(SP),(SP)<-(SP)-1
                        将数据从栈顶弹出存入direct,SP再减1
    (六) 数据交换指令
    (1)整字节(8位)交换指令:
    XCH             A,   Rn  ;A和Rn中的数互换
    XCH             A,   direct     ;A和direct单元中的数互换
    XCH             A,   @Ri       ;A和Ri间址单元中的数互换
    (2)半字节交换指令:
    XCHD           A,   @Ri       ;A的低4位Ri间接单元的低4位互换,高4位不动
    (3)累加器高低半字节交换指令:
    SWAP           A,                 ;A的高4位(D7~D4)和低4位(D3~D0)互换
    (七) 加法指令
    (1)不带Cy加法指令:
    ADD             A,   Rn         ;(A)<-(A)+(Rn)
    ADD             A,   direct     ; (A)<-(A)+(direct)
    ADD             A,   @Ri       ; (A)<-(A)+((Ri))
    ADD             A,   #data      ; (A)<-(A)+data
    (2)带进位加法指令:
    ADDC           A,   Rn         ;(A)<-(A) +Cy+(Rn)
    ADDC           A,   direct     ; (A)<-(A) +Cy+(direct)
    ADDC           A,   @Ri       ; (A)<-(A) +Cy+((Ri))
    ADDC           A,   #data      ; (A)<-(A) +Cy+data
    (3)加1指令:
    INC              A,                 ;(A)<-(A)+1
    INC              Rn                ;(Rn)<-(Rn)+1
    INC              @Ri              ;((Ri))<-((Ri))+1
    INC              direct            ;(direct)<-(direct)+1
    INC              DPTR           ;(FPTR)<-(DPTR)+1
    (八) 减法指令
    (1)带进位减法指令:
    SUBB            A,   Rn         ;(A)<-(A) -Cy-(Rn)
    SUBB            A,   direct     ; (A)<-(A) -Cy-(direct)
    SUBB            A,   @Ri       ; (A)<-(A) -Cy-((Ri))
    SUBB            A,   #data      ; (A)<-(A) -Cy-data
    (2)减1指令:
    DEC             A                  ;(A)<-(A)-1
    DEC             direct            ;(direct)<-(durect)-1
    DEC             Rn                ;(Rn)<-(Rn)-1
    DEC             @Ri              ;((Ri))<-((Ri))-1
    (九) 乘除指令
    (1)乘法指令
    MUL             AB                ;(B)(A)<-(A)*(B)
    指令功能是把累加器A和特殊功能寄存器B中两个8位无符号整数相乘,并把积的高8位字节存入B寄存器,低8位字节存入累加器A.
    (2)除法指令
    DIV              AB                ;A/B,商存入A,余数存入B
    指令的功能是把累加器A中的8位无符号整数除以寄存器B中的8位无符号整数商的整数部分存入累加器A中,余数保留在B中.
    (十) 十进制调整指令
    DA               A

    (十一) 逻辑运算指令
    (1)   逻辑与运算指令:
    ANL             A,   Rn         ;(A)<-(A)∧(Rn)
    ANL             A,   direct     ; (A)<-(A)∧(direct)
    ANL             A,   @Ri       ; (A)<-(A)∧((Ri))
    ANL             A,   #data      ; (A)<-(A)∧data
    ANL             direct,    A    ;(direct)<-(A)∧(direct)
    ANL             direct,    #data;(direct<-(direct)∧data
    (2)   逻辑或运算指令:
    ORL             A,   Rn         ;(A)<-(A)∨(Rn)
    ORL             A,   direct     ; (A)<-(A)∨(direct)
    ORL             A,   @Ri       ; (A)<-(A)∨((Ri))
    ORL             A,   #data      ; (A)<-(A)∨data
    ORL             direct,    A    ;(direct)<-(A)∨(direct)
    ORL             direct,    #data; (direct)<-(direct)∨data
    (3)   逻辑异或运算指令:
    XRL             A,   Rn         ;(A)<-(A)⊙(Rn)
    XRL             A,   direct     ; (A)<-(A)⊙(direct)
    XRL             A,   @Ri       ; (A)<-(A)⊙((Ri))
    XRL             A,   #data      ; (A)<-(A)⊙data
    XRL             direct,    A    ;(direct)<-(A)⊙(direct)
    XRL             direct,    #data; (direct)<-(direct)⊙data
    (4)   累加器清0和去反指令
    CLR              A           ;(A)<-0  (累加器清0指令)
    CLR              A           ;(A)<-(A) (累加器取反指令)
    (5)   累加器移位指令:
    不带进位Cy循环左移:  RL           A    ;Dn+1<-Dn,D0<-D7

D7
D6
D5
D4
D3
D2
D1
D0
    不带进位Cy循环右移:       RR         A    :Dn+1->Dn,D0<-D7

D7
D6
D5
D4
D3
D2
D1
D0
    带进位Cy循环左移:    RLC         A           ;Cy<-D7,Dn+1<-Dn,D0<-Cy

D7
D6
D5
D4
D3
D2
D1
D0
    带进位Cy循环右移:          RRC      A           ;Cy->D7,Dn+1->Dn,D0->Cy
    (十二) 控制转移指令
    [1] 无条件转移指令:
    (1) 长转移指令    LJMP            addr16          ;(PC)<-addr16
    (2) 绝对转移指令AJMP            addr11           ;(PC)<-(PC)+2,(PC)10~0<-addr11
    (3) 短转移指令    SJMP            rel                 ;(PC)<-(PC)+2+rel
    (4) 变址寻址转移指令JMP              @A+DPTR    ;(PC)<-(A)+(DPTR)
    [2] 条件转移指令:
    (1) 累加器判0转移指令:
    JZ          rel          ;如果(A)=0,跳转到目标语句,否则顺序执行
    JNZ       rel          ;如果(A)≠0,跳转到目标语句,否则顺序执行
    (2) 比较转移指令:
    CJNZ     A,   #data,     rel   ;如果(A)≠data,则跳转到目标语句,否则程序顺序执行
    CJNZ     A    direct,    rel   ; 如果(A)≠(direct),则跳转到目标语句,否则程序顺序执行
    CJNZ     Rn  #data,     rel   ; 如果(A)≠data,则跳转到目标语句,否则程序顺序执行
    CJNZ     @Ri       #data,     rel   ; 如果(A)≠data,则跳转到目标语句,否则程序顺序执行
    (3) 循环控制转移指令:
    DJNZ     Rn, rel   ;(Rn)先减1,如减1后(Rn)≠0,则跳转到目标语句;否则顺序执行
    DJNZ     firect,     rel   ; (direct)先减1,如减1后(direct)≠0,则跳转到目标语句;否则顺序执行
    (十三) 子程序调用和返回指令
    (1) 绝对调用指令:
    ACALL         addr11
    (2) 长调用指令:
    LCALL          addr16
    (3) 返回指令:
    RET       子程序返回
    RETI     中断服务程序返回
    (十四) 空操作指令
    NOP      空操作指令是一条特殊指令,单片机在执行该指令时不进行任何操作,只是消耗1个机器周期的时间,所以该指令长用于延时程序.软件陷阱程序等
    (十五) 位操作类指令
    (1) 位传送指令:
    MOV     C,bit                    ;(Cy)<-(bit),bit位的状态不变
    MOV     bit,C                    ; (bit) <- (Cy),Cy位的状态不变
    (2) 位置位和复位指令:
    SETB     C                  ;(Cy)<-1
    SETB     bit                 ;(bit)<-1
    CLR       C                  ;(Cy)<-0
    CLR       bit                 ;(bit)<-0
    (3) 位运算指令:
    ANL      C,bit                    ;(Cy)<-(Cy)∧(bit),Cy位和bit位相与,结果赋给Cy
    ANL      C,/bit            ;(Cy)<-(Cy)∧(bit),Cy位和bit位相与,结果赋给Cy
    ORL      C,bit                    ;(Cy)<-(Cy)∨(bit),Cy位和bit位相或,结果赋给Cy
    ORL      C,/bit            ;(Cy)<-(Cy) ∨(bit),Cy位和bit位相或,结果赋给Cy
    CPL       C                  ; (Cy)<-(Cy),Cy位取反
    CPL       bit                 ;(bit)<-(bit),bit位取反
    (4) 位测试转移指令:
    (1) 以Cy位状态为条件的转移指令
    JC         rel                 ;如果Cy位=1,跳转到目标语句,否则顺序执行
    JNC       rel                 ;如果Cy位=0,跳转到目标语句,否则顺序执行
    (2) 以指定位状态为条件的转移指令:
    JB          bit,  rel          ;如果bit=1,跳转到目标语句,否则顺序执行
    JNB       bit,  rel          ;如果bit=0,跳转到目标语句,否则顺序执行
    JBC       bit,  rel          ;如果bit=1,跳转到目标语句,同时将bit位清0;否则顺序执行
