家用空调系统中过滤网目数选择

在空调生产、安装过程中，为减少系统运行时固体杂质堵塞系统，采取的最后措施是在安装空调系统过程中串联一定目数的过滤器，来阻挡固体杂质在系统中的循环，从而保证空调系统正常运行。
1、目数的定义
各国标准筛的规格不尽相同，常用的泰勒制是以每英寸长的孔数为筛号，称为目。例如100目的筛子表示每英寸筛网上有100个筛孔。
目数越大，说明物料粒度越细；目数越小，说明物料粒度越大。筛分粒度就是颗粒可以通过筛网的筛孔尺寸。
目数前加正负号则表示能否漏过该目数的网孔。负数表示能漏过该目数的网孔，即颗粒尺寸小于网孔尺寸；而正数表示不能漏过该目数的网孔，即颗粒尺寸大于网孔尺寸。例如，颗粒为-100目~+200目，即表示这些颗粒能从100目的网孔漏过而不能从200目的网孔漏过，在筛选这种目数的颗粒时，应将目数大（200）的放在目数小（100）的筛网下面，在目数大（200）的筛网中留下的即为-100~+200目的颗粒。
2、目前我国行业通用的筛孔尺寸与标准目数对应如下：
　　筛孔尺寸：4.75mm 标准目数：4目
　　筛孔尺寸：4.00mm 标准目数：5目
　　筛孔尺寸：3.35mm 标准目数：6目
　　筛孔尺寸：2.80mm 标准目数：7目
　　筛孔尺寸：2.36mm 标准目数：8目
　　筛孔尺寸：2.00mm 标准目数：10目
　　筛孔尺寸：1.70mm 标准目数：12目
　　筛孔尺寸：1.40mm 标准目数：14目
　　筛孔尺寸：1.18mm 标准目数：16目
　　筛孔尺寸：1.00mm 标准目数：18目
　　筛孔尺寸：0.850mm标准目数：20目
　　筛孔尺寸：0.710mm标准目数：25目
　　筛孔尺寸：0.600mm标准目数：30目
　　筛孔尺寸：0.500mm标准目数：35目

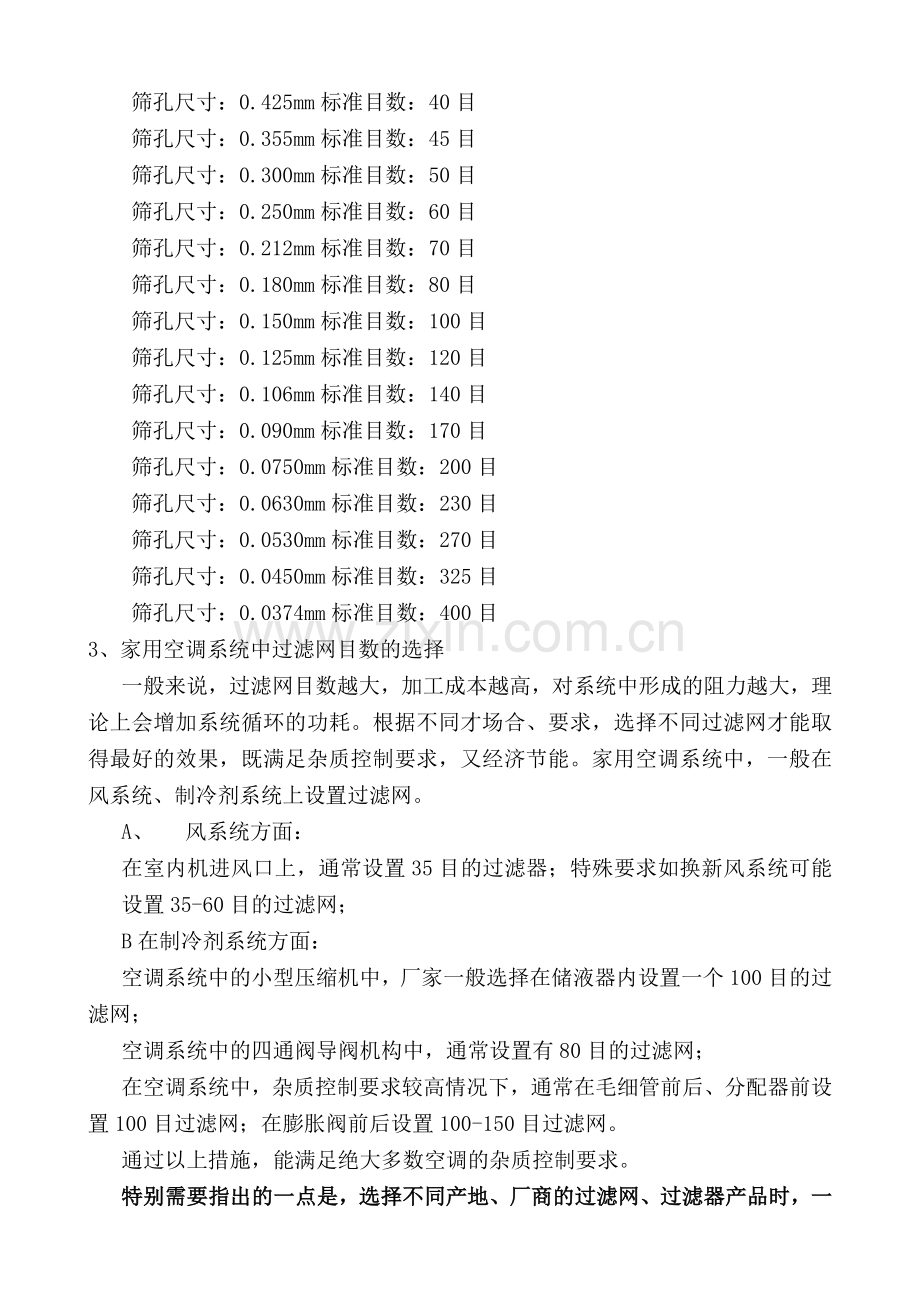

　　筛孔尺寸：0.425mm标准目数：40目
　　筛孔尺寸：0.355mm标准目数：45目
　　筛孔尺寸：0.300mm标准目数：50目
　　筛孔尺寸：0.250mm标准目数：60目
　　筛孔尺寸：0.212mm标准目数：70目
　　筛孔尺寸：0.180mm标准目数：80目
　　筛孔尺寸：0.150mm标准目数：100目
　　筛孔尺寸：0.125mm标准目数：120目
　　筛孔尺寸：0.106mm标准目数：140目
　　筛孔尺寸：0.090mm标准目数：170目
　　筛孔尺寸：0.0750mm标准目数：200目
　　筛孔尺寸：0.0630mm标准目数：230目
　　筛孔尺寸：0.0530mm标准目数：270目
　　筛孔尺寸：0.0450mm标准目数：325目
　　筛孔尺寸：0.0374mm标准目数：400目
3、家用空调系统中过滤网目数的选择
一般来说，过滤网目数越大，加工成本越高，对系统中形成的阻力越大，理论上会增加系统循环的功耗。根据不同才场合、要求，选择不同过滤网才能取得最好的效果，既满足杂质控制要求，又经济节能。家用空调系统中，一般在风系统、制冷剂系统上设置过滤网。
A、 风系统方面：
在室内机进风口上，通常设置35目的过滤器；特殊要求如换新风系统可能设置35-60目的过滤网；
B在制冷剂系统方面：
空调系统中的小型压缩机中，厂家一般选择在储液器内设置一个100目的过滤网；
空调系统中的四通阀导阀机构中，通常设置有80目的过滤网；
在空调系统中，杂质控制要求较高情况下，通常在毛细管前后、分配器前设置100目过滤网；在膨胀阀前后设置100-150目过滤网。
通过以上措施，能满足绝大多数空调的杂质控制要求。
特别需要指出的一点是，选择不同产地、厂商的过滤网、过滤器产品时，一定要注意过滤网筛孔的具体尺寸，不同国家的标准是有差异的，也就是说选择同样的目数，可能会出现不同的筛孔尺寸，导致过滤的效果不同。

附表：各国过滤网目数、筛孔尺寸（mm）对照表
目数
中国
美国
英国
德国
法国
日本
孔径mm
孔径mm
孔径mm
孔径mm
NO(筛号)
孔径mm
目数
孔径mm
3.5
​
5.6
​
5
38
5
3.5
5.6
4
4.75
4.75
​
4
37
4
4
4.75
5
4
4
3.35
3.15
​
​
4.7
4
6
3.2
3.35
2.8
​
36
3.15
5.5
3.35
7
​
2.8
2.36
2.5
35
2.5
​
​
8
2.5
2.36
2
​
​
​
7.5
2.36
10
2
2
1.7
2
34
2
10
1.7
12
1.6
1.7
1.4
1.6
33
1.6
12
1.4
14
1.43
1.4
1.18
​
​
​
14
1.18
16
1.25
1.18
1
1.25
32
1.25
16
1
18
1
1
0.85
1
31
1
18
0.85
20
0.9
0.85
22目0.71
​
​
​
22
0.71
24
0.8
25目0.71
25目0.6
0.8
30
0.8
​
0
26
0.71
​
​
​
​
​
26
0.6
28
0.63
​
​
0.63
29
0.63
​
​
30
0.6
0.6
0.5
​
​
​
​
​
32
0.56
​
​
​
​
​
​
​
35
0.5
0.5
36目0.425
0.5
28
0.5
36
0.425
40
0.45
0.425
​
​
​
​
42
0.355
45
0.4
0.355
44目0.355
0.4
27
0.4
​
​
50
0.355
0.3
52目0.3
​
​
​
50
0.3
55
0.315
​
​
0.315
26
0.315
​
​
60
0.3
0.25
0.25
​
​
​
60
0.25
65
0.25
​
​
0.25
25
0.25
​
​
70
0.22
0.212
72目0.212
​
​
​
70
0.212
75
0.21
​
​
0.2
24
0.2
74
0.2
80
0.2
0.18
​
​
​
​
83
0.18
85
0.18
​
0.18
​
23
0.16
​
​
90
0.17
​
​
0.16
​
​
93
0.16
100
0.15
0.15
0.15
​
​
​
100
0.15
120
0.125
0.125
0.125
0.125
22
0.125
119
0.125
150
0.1
140目0.106
0.106
0.1
21
0.1
149
0.1
180
0.088
170目0.090
170目0.090
0.09
20
0.08
166
0.09
200
0.074
0.075
0.075
0.071
​
​
200
0.075
260
0.057
270目0.053
240目0.063
0.056
19
0.063
235
0.063
300
0.05
0.053
​
​
18
0.05
​
​
325
0.045
0.045
​
0.045
17
0.04
330
0.045
400
0.038
0.038
403目0.045
​
​
​
390
0.038
备注
试验筛
ASTM-E11
B.S410
DIN4183
Afiior1938
JISZ-8801-1992
