注塑机 Word 文档.doc

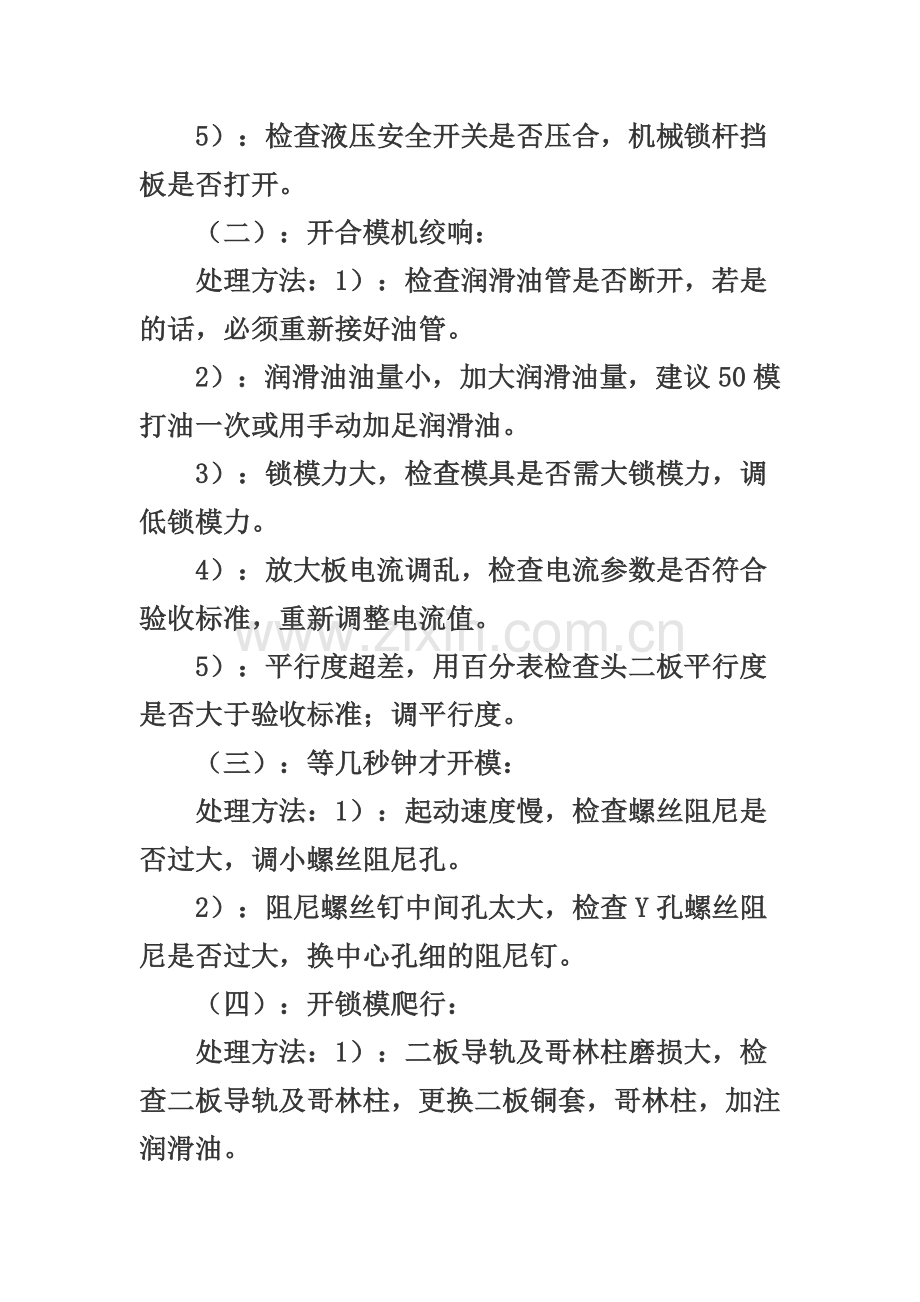

注塑机通常由注射系统、合模系统、液压传达动系统、电气控制系统、润滑系统、加热及冷却系统、安全监测系统等组成。1 （1）注射系统 注射系统的作用：注射系统是注塑机最主要的组成部分之一，一般有柱塞式、螺杆式、螺杆预塑柱塞注射式3种主要形式。目前应用最广泛的是螺杆式。其作用是，在注塑料机的一个循环中，能在规定的时间内将一定数量的塑料加热塑化后，在一定的压力和速度下，通过螺杆将熔融塑料注入模具型腔中。立式注塑机的结构和功能注射结束后，对注射到模腔中的熔料保持定型。 注射系统的组立式注塑机的分类一、直立式注塑机系列：该机型主要是针对连接线、各类电子、电脑数据线以及电源插头线的注塑成型等，注塑产品精确标准要求不高，一般以PVC、PE等塑胶料注塑为主导，适合于该产品的具体适用机型规格一般锁模力从15T到35T不等，因各厂家机型的具体容模量，配置等有异，在选购前一定要求厂家到厂确定机型的具体参数规格等二、立卧式注塑机、C型注塑机系列：该机立式锁模，卧式射胶因无导柱，因锁模部位成一个英文字母“C”字而得名。该机结构复杂，具有超大的射胶量，因无导柱作业区域宽广，主要适合于从事各类安规电源插头注塑成型，如法国头、美式插头、英国插头等三、立式单滑板式注塑机、双滑板式注塑机系列：该机主要针对工程类塑胶，产品有严格的精密度要求，精密或有微小的嵌入件一起注塑成型，也是嵌入件注塑最优化的成型方案之一。因为该机具有上模固定，下模滑出功能。双滑板式具有一上模双下模，二模交替作业，较之适合于精密五金件嵌入或取出。一般成型产品，如电子精密连接器、手机连接器、集成电路组件等四、立式圆盘式注塑机、旋转式系列：立式圆盘式注塑机旋转式系列可谓是精密件嵌入注塑最优化的方案，因该机可设计一上模二下模或多下模功能，较之适合复杂的嵌入和人工节省之优点一：锁模部分故障问题与处理方法：（一）：不锁模：处理方法：1）：检查安全门前行程开关，并修复。2）：检查电箱内24V5A电源，换保险及电源盒。3）：检查阀芯是否卡住，清洗阀芯。4）：检查I/O板是否有输出，电磁阀是否带电。5）：检查液压安全开关是否压合，机械锁杆挡板是否打开。（二）：开合模机绞响：处理方法：1）：检查润滑油管是否断开，若是的话，必须重新接好油管。2）：润滑油油量小，加大润滑油量，建议50模打油一次或用手动加足润滑油。3）：锁模力大，检查模具是否需大锁模力，调低锁模力。4）：放大板电流调乱，检查电流参数是否符合验收标准，重新调整电流值。5）：平行度超差，用百分表检查头二板平行度是否大于验收标准；调平行度。（三）：等几秒钟才开模：处理方法：1）：起动速度慢，检查螺丝阻尼是否过大，调小螺丝阻尼孔。2）：阻尼螺丝钉中间孔太大，检查Y孔螺丝阻尼是否过大，换中心孔细的阻尼钉。（四）：开锁模爬行：处理方法：1）：二板导轨及哥林柱磨损大，检查二板导轨及哥林柱，更换二板铜套，哥林柱，加注润滑油。2）：开锁模速度压力调整不当，设定流量20，压力99时锁模二板不应爬行，调节流量比例阀孔，或先导阀孔，调整比例阀线性电流值。3）：管道及油缸中有空气，排气。（五）：开模开不动：处理方法：1）：增加开锁模速度，压力流量过小未调好，检查开锁模速度，压力是否适当，加大开锁模压力，速度。2）：锁模电子尺零位变，检查锁模伸直机绞后是否终止在零位，重新调整电子尺零位。3）：检查是否反铰。（六）：自动生产中调模会越来越紧或越松：处理方法：1）：调模电磁阀内漏，检查电磁阀是否为“O”型，型号4WE6E 或 0810092101，更换电磁阀或是否电磁阀不工作时带24V电。2）：手动打其它动作时是否有调模动作，并看阀是否卡死。（七）：锁模后其它动作工作时，全自动慢慢开模：处理方法：1）：油制板泄漏，检查或更换特快锁模阀，更换油制板。2）：开模阀泄漏，开动油泵并锁模终止，按射台或射胶动作，二板是否后移，更换开模油阀。正常为开锁模不动。（八）：锁模时只有开模动作：处理方法：1）：接错线，检查有否24VDC到阀，检查线路并接线。2）：卡阀或装错阀芯，检查阀芯是否装错，或堵塞，重新装阀芯或清洗。在正常情况下开锁模动作是不动的。（九）：锁模不畅：处理方法：1）：A，B孔调整不当，设定系统流量20，压力99时，观察锁模动作是否爬行，重新调整或换阀。2）：油路中有空气，听油路中有无空气声，检查油中有无气泡，需排气。3）：放大板斜升斜降调整不当，观察电流表电流值与升降变化或与转速是否成比例，调整放大板。（十）：锁模不起高压，超出行程：处理方法：1）：限位开关超出限位，检查调模是否合适，调整适当模厚；检查马达是否是正常状态。2）：液压限位超过行程，电子尺行程位置是否合适，检查调模是否合适，适当调模向前。（十一）：手动有开模终止，半自动无开模终止：处理方法：1）：开模阀泄漏，手动打射台后动作，观察二板是否向后退，更换开模阀。2）：检查电子尺最大行程及压力流量。（十二）：无顶针动作：处理方法：1）：顶针限位开关坏，用万用表检查24V近接开关是否亮灯。更换顶针限位开关。2）：卡阀，用六角匙压顶针阀芯是否可移动，清洗压力阀3）：顶针限位杆断，停机后用手取出限位杆，更换限位杆。4）：顶针开关短路，用万用表检查顶针开关对地0电压，更换顶针开关。5）：电子尺位置设置不当。（十三）：半自动时顶针失控：处理方法：1）：顶针板坏，检查线路是否正常，正常电压DV24V。维修顶针板。2）：线断，全面检查开关连接线，I/O板上连接线。检查线路，重新接线。3）：检查模具有无走位。4）：油缸活塞杆密封圈是否损坏。（十四）：开模时声音大：处理方法：1）：比例线性差，开合模时间位置压力流量调节不良，检查参数中斜升斜降，调整参数中的斜升斜降。2）：锁模机铰润滑不良，检查哥林柱，二板滑脚，机铰润滑情况, 加大润滑，增加打油次数。3）：模具锁模力过大，检查模具受力时锁模力情况，视用户产品情况减少锁模力。检查时间位置是否合适。4）：头二板平行度偏差，检查头板二板平行度。调整二板，头板平行误差。5）：慢速转快速开模设定位置过小，速度过快。检查慢速开模转快速开模位置是否恰当，慢速开模速度是否过快。加长慢速开模位置，降低慢速开模的速度。（十五）：半自动有2次锁模动作处理方法：1）：锁模阀芯没有完全复位，检查锁模动作完成后下一个动作是否连续性太强。2): 增加下一个动作的延时时间。三：注射部分故障问题与处理方法：（一）：不能射胶：处理方法：1）：射咀有异物堵塞。检查射咀是否堵塞。清理或更换射咀。2）：分胶咀断。拆开法兰检查分胶咀是否断裂。更换分胶咀。3）：射胶方向阀卡死。检查方向阀是否有24V电压，线圈电阻15-20欧姆，如正常则阀堵塞。清洗阀或更换方向阀。4）：射胶活塞杆断。松开射胶活塞杆紧母，检查活塞杆是否断裂。更换活塞杆。5）：料筒温度过低。检查实际温度是否达到该料所需的熔点温度。重新设定料筒温度。6）：射胶活塞油封损坏。检查活塞油封是否己坏。更换油封。（二）：射胶起步声音大：处理方法：1）：射胶速度起步过快。观察射胶速度起步快慢变化。调整射胶流量、速度。2）：油路中有空气。观察各动作是否有震动。（三）：射胶终止转熔胶时声音大：处理方法：1）：射胶时动作转换速度过快。检查射胶有否加大保压。加大保压，调整射胶级数，加熔胶延时。（四）：射胶量不稳定：处理方法： 1）：油缸油封磨损。观察压力表压力保持情况。更换油封。2）：分胶咀，分胶圈磨损。用2次射胶检出。更换分胶咀三件套。3）：料筒磨损。用2次射咀检出，拆料简检查磨损情况。更换熔胶筒。（五）：半自动无射胶动作。处理方法：1）：射台前进未终止。检查射台前或锁模行程开关是否正常。检查线路及行程开关。2）：断线。检查线路。重新接线。3）：锁模归零。机铰伸直时位置为0。重新调整电子尺零位。（六）：半/全自动工作时，料筒温度逐步超过设定值。处理方法：1）：熔胶转速过快。用转速表测试螺杆转速是否过快。降低熔胶转速。2）：背压过大。观察制品，背压表值，尽可能降低背压。3）：螺杆与料筒磨擦。拆螺杆，料筒，检查磨损情况。更换料筒或螺杆。4）：温度设定不当。检查实际温度是否过低。重新设定温度。5）：塑胶所受剪切热过大。检查前段，中段温升。降熔胶转速，背压。（七）：熔胶时螺杆响。处理方法：1）：传动轴安装不当。分开螺杆转动检查有否声响，如有则拆平面轴承。重新装配。2）：平面轴承坏。分开螺杆检查转动部分有响声。则更换平面轴承。3）：螺杆弯曲。拆下螺杆检查。更换螺杆。4）：螺杆有铁屑。拆开螺杆检查。 清理螺杆。5）：用百分表检查调整螺杆的同轴度。0.05mm左右跳动为正常。（八）：不能熔胶。处理方法：1）：烧轴承或传动轴爆裂。分开螺杆再熔胶并观察声音。更换轴承。2）：螺杆有铁屑。分离螺杆与料筒，查螺杆是否有铁屑。拆螺杆清理。3）：熔胶阀堵塞。用六角匙顶阀芯看是否移动。清洗电磁阀。4)：熔胶马达损坏。分开熔胶马达，熔胶不转时。更换或修理熔胶马达。5）：烧坏发热圈。用万用表检查是否正常。更换发热圈。6）：插头松。检查熔胶油制插头是否接触不良。接紧插头。并检查有无24电源。（九）：熔胶时背压不能调整。处理方法：1）：背压阀坏。 下料加大背压。检查螺杆是否后退。清洗背压阀。（十）：产品有黑点。处理方法：1）：螺杆有积炭。检查清洗螺杆，料筒。2）：料筒有积炭及辅机不干净。检查上料机有无灰尘。抛光料筒及清理辅机。3）：分胶咀组件腐蚀。检查分胶咀。更换分胶咀组件。4）：法兰，射咀有积炭。清理更换。5）：原材料不洁，检查原材料。更换原料。6）：温度过高，熔胶背压过大。检查各段温度。降温减背压。（十一）：螺杆混色不良。处理方法：1）：材料间题。检查色粉质量。更换材料。2）：温度过低。检查实际温度与料所需温度。加高温度。3）；背压过低，检查背压。加大背压。4）：拌料时间短。加长拌料时间或更换成混炼头。5）：转速过低。检查螺杆转速。提高螺杆转速。（十二）：无抽胶动作。处理方法：1）：背压大。检查手动熔胶时射咀喷胶快慢。降低背压。2）：断线。抽胶阀断线。3）：方向阀阀芯不灵活。用内六角扳手按阀芯检查是否自由活动。清洗阀芯。（十三）：熔胶时，马达摆尾。处理方法：1）：轴承坏。观察熔胶时有无异声。更换轴承。2）：斜珠轴承调整不当。观察传动轴有无摆动。重新调整间隙。3）：螺杆变形。分开螺杆观察传动轴转动情况。更换螺杆。4）：射台后板铜套磨损2条导杆变形或固定螺丝松。观察二板铜套是否磨出铜粉。更换铜套。（十四）：射胶动作两次1): 射咀孔径太小，射胶时阻力太大。2）：射咀发热圈坏，检查发热圈或更换 。3): 检查压力流量输出有无化。(十五)： 螺杆断原因1）：射移不同步，调整射移同步0.052）：射胶油缸不同步，调整射胶油缸同步0.053）：原材料与注塑机螺杆性能不配。4）：温度没有达到所用料的熔点。5）：等到温度刚刚达到就转动螺杆。6）：发热筒烧坏不加热，检查有无防冷功能，更换发热筒。立式注塑机操作规程1、准备工作1.1、检查机器各部件和电器控制箱是否良好。1.2、检查液压油的油位情况，储油是否充足，启动电机观察轴向柱塞阀出油是否正常。1.3、打开冷却水阀接通冷却水。2、操作2.1、装模：将移模机构推至最高位，塑料模装在移动模板上，旋下固定模板，校正塑料模上模和固定模板并将螺旋拧紧，将塑料模下模紧固于移动模板上，运行移模机构，检查模具位置是否正确。2.2、料筒加热：接通电器控制箱的电热开关，在料筒内加入塑料，充分加热使塑料熔化。2.3、注塑操作：接通电磁阀8使移模机构上升与塑料模具闭合，接通电磁阀6将注射柱塞压入料筒进行注塑。注塑完毕后接通电磁阀6将注射柱塞压退出料筒，接通电磁阀8使移模机构下降后，可将塑料模具开启脱模。3、维护与保养3.1、检查液压油的储油情况是否充足，不足时应及时补充，用油应经常保持洁净。3.2、润滑点按规定定期加油润滑，定期清洗滤油器。保持机器周围清洁，不得使污物进入油箱。3.3、使用后应将机器上的污物擦净，光滑表面应涂油3.4、定期检查电器部分，清除污物、油灰尘，保持电气触头清洁，经常清除接头上的污物和灰尘。月点检表每月检查检查& 保养点检项目OK备注安全装置安全门微动开关关模保护装置(若有)紧急停止按键油箱液面进油滤纲循环油温度正常工作于40至50度间检查并锁紧漏油的油管和接头系统压力工作正常油压表正常电热片感温线和温度控制器分水块冷却器及接头检查 并锁紧各电线端子清洗冷却器锁模压力压力开关表清洗料筒注油孔润滑螺杆与油压马达间的伟动轴执行者日期在分享到：更多相关的帖子 立式注塑机分类 汇百美科技推出新款立式双屏液晶广告机 立式注塑机自动化之路 负压立式排渣放水器的使用方法(图) 0 0 勤友回复0 我来回复请勿发表带有广告和危害社会等言论信息！您还可以输入500个字发 送勤友回复点击更多
