建筑工程承插型盘扣式钢管支架施工要点详细解析.ppt

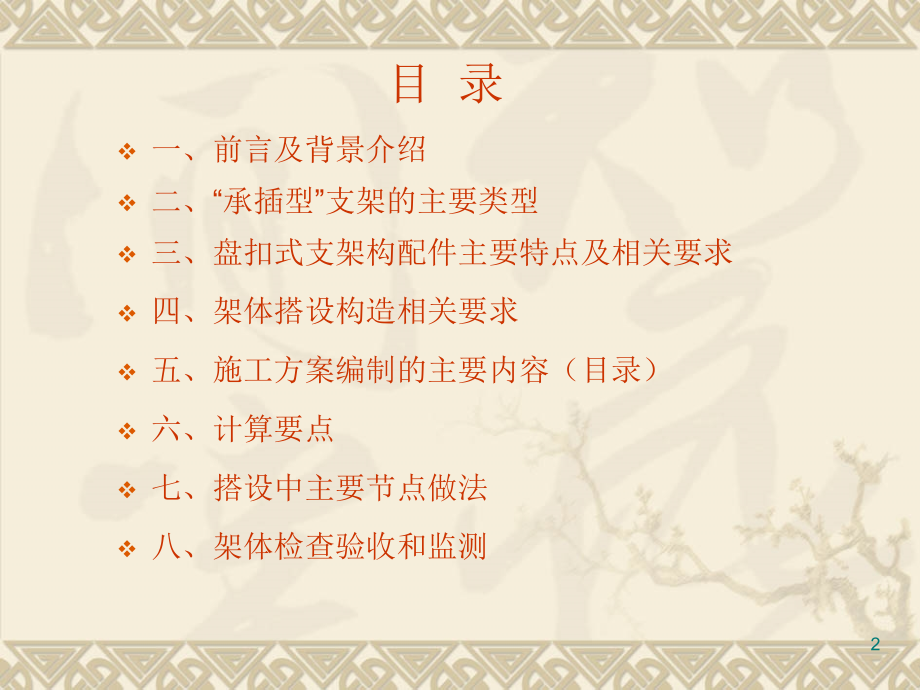

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,承插型盘扣式钢管支架,施工及方案编制,要点解析,2015,年,12,月,4,日,1,目 录,一、前言及背景介绍,二、“承插型”支架的主要类型,三、盘扣式支架,构配件,主要特点及,相关要求,四、架体,搭设构造相关要求,五、施工方案编制的主要内容（目录）,六、,计算要点,七、搭设中,主要节点做法,八、架体检查验收和监测,2,一、前言及背景介绍,1,、建质,200987,号文件、建质,2009254,号文件,2,、杭州建委,2011,年,3,月份发的征求意见稿,3,、省建设厅,2014,年,3,月发的征求意见稿,4,、绍兴市质安总站通知,（,20140701,起绍兴市禁用）,5,、余杭安监站,2014,年,11,月通知,（,20141201,起余杭区禁用）,6,、杭建工发,201555,号文件,（,20150209,起杭州市禁用）,杭建协,201510,号文件,7,、甬鄞建,201564,号文,（,20150801,起鄞州区禁用）,3,一、,4,一、,1,总 则,2,方案管理,2.1,方案编制,2.2,审核论证,3,验收管理,4,施工管理,4.1,一般规定,4.2,搭设管理,4.3,使用与检查,4.4,混凝土浇筑,4.5,拆除管理,5,监督管理,6,附 则,4.1.1,高大模板支撑系统应优先选用,技术成熟的定型化、工具式支撑体系。,5,一、,6,建设工程模板支撑体系安全管理要点,（三）超过以下规模的模板支撑体系不得使用钢管扣件式脚手架。,1,、混凝土模板支撑工程：搭设高度,8m,及以上；搭设跨度,18m,及以上；,施工总荷载,15kN/m,2,及以上；集中线荷载,20kN/m,及以上；,2,、承重支撑体系：用于钢结构安装等满堂支撑体系，承受单点集中荷载,700Kg,以上。,严禁钢管扣件和工具式脚手架混合搭设。,顶部应设可调托撑，不得将立柱顶端与做主梁的钢管用扣件连接,。,一、,7,3,、由于目前承插型盘扣式支架尚缺乏相应的产品质量标准，因此选用此类支架时，应具有相应的企业标准，并出具经建设行政主管部门备案的证明资料，确保支架的质量。,4,、关于支撑体系混搭，一般要求主要受力体系不得采用不同的支模形式；对于结构形式复杂，使用工具型支架时局部节点需采用辅助措施的不应视为混搭。,对于为了支架整体性和稳定性而设置的水平、竖向剪刀撑，可调托撑及不同支模体系间的纵、横向水平连接杆等也不应视为混搭。,上述辅助加强措施在专项施工方案中应加以具体化，并应避免有扣件作为传力件（指竖向荷载），专家论证中应重点加以关注。,一、,8,其他地方的不同做法,一、,9,高大支模架的界定,杭建协,201510,号文件：,搭设高度,8m,及以上指从支模架基础标高至浇筑层混凝土结构面之间的高度；,搭设跨度,18m,及以上指,两端的承重结构（轴线）之间的距离,；,施工总荷载,15KN/,及以上，集中线荷载,20KN/m,及以上，这些荷载应包括,结构自重、支架模板自重、施工活荷载（包括浇筑砼荷载、人员和设备荷载）。,是标准组合、还是基本组合，为什么没有提分项系数是否考虑？,温州市的界定（,温住建发,2013195,号,）：,1,、高度超过,4m,，跨度超过,12m,，施工总荷载大于,10kN/,，集中线荷载大于,15kN/m,的模板支架；,2,、高度,1.2m,以上或截面大于,0.45,以上的的梁、厚度,250mm,以上的板。,山东省“轮扣式规程征求意见稿”的界定：,当高度大于,8m,、净跨大于,18m,、楼板厚度大于,400mm,、梁截面面积大于,0.4,。,青岛市界定：,板厚,250mm,，梁,5001000,以上。,建议,300mm,及以上的板、,0.6,及以上的梁作为超重结构考虑。,一、,10,序号,规范名称,编号,1,建筑施工门式钢管脚手架安全技术规范,JGJ128-2010,2,建筑施工碗扣式钢管脚手架安全技术规范,JGJ166-2008,3,建筑施工承插型盘扣式钢管支架安全技术规程,JGJ231-2010,4,建筑施工模板安全技术规范,JGJ162-2008,5,建筑施工临时支撑结构技术规范,JGJ300-2013,6,混凝土结构工程施工规范,GB50666-2011,7,建筑施工扣件式钢管脚手架安全技术规范,JGJ130-2011,8,建筑施工扣件式钢管模板支架技术规程,省标,DB33/1035-2006,9,建筑施工插槽式钢管支架安全技术规程,省标,DB33/1117-2015,10,门式钢管脚手架,JG13-1999,11,碗扣式钢管脚手架构件,GB24911-2010,12,承插型盘扣式钢管支架构件,行标,JG,征求意见稿,支模架的主要相关规范,一、,11,二、“承插型”支架的主要类型,JGJ231,中对“承插”的定义：,承插：指立杆采用套管承插连接。,其实除了扣件式以外，其余类型支架的立杆连接都是采用套管承插连接的。不一样的是横杆和立杆的连接节点。,承插型盘扣式，,插槽式（键槽式）钢管支架，,市场上常见的轮扣式等。,12,承插型盘扣式,建筑施工承插型盘扣式钢管支架安全技术规程,JGJ231-2010,承插型盘扣式钢管支架构件,征求意见稿,二、,13,键槽式（插槽式）,浙江省标,建筑施工插槽式钢管支架安全技术规程,DB33/1117-2015,重庆地标,建筑施工插槽式钢管模板支撑架安全技术规范,DBJ50-184-2014,湖南省标,建筑施工承插型键槽式钢管支架安全技术规程,DBJ43/T313-2015,二、,14,轮扣式,山东省标 建筑施工直插盘销式模板支架安全技术规范DB371-5008-2014,重庆地标 建筑施工轮盘插销式钢管模板支撑架安全技术规范DBJ50/T-216-2015,广东省标 产品标准 轮扣式钢管脚手架构件DB44/T-1168-2013,二、,15,套扣式,广东省标 建筑施工盘扣式钢管支架安全技术规程（征求意见稿）,广东省标 建筑施工承插型套扣式钢管脚手架安全技术规范 DBJ15-98-2014,二、,其他类型支架,16,插接式钢管脚手架及支撑架技术,立杆与横杆之间采用预先焊接于立杆上的,U,型插接耳组,与焊接于横杆端部的,C,型或,V,型卡,以适当的形式相扣，再用,楔形锁销,穿插其间的连接形式；,立杆与斜杆之间采用斜杆端部的销轴与立杆上的,U,型卡侧面的插孔相连接；,根据管径不同，上下立杆之间可采用内插或外套两种连接方式。,建设部10项新技术（2010年）4.9条,连接方式：,二、,其他类型支架,17,其他类型支架,北京安德固架,四川华通架,以后可能还会有其他类型的架体（不同的横杆与立杆之间的连接方式）出来。,比如,T60,塔式支架也有部分工程在用。,二、,18,三、盘扣式支架,构配件,主要特点及,相关要求,19,1,、承插型盘扣式,规范附录中是,Q235B,，应该是正文有误。,表3.2.1 承插型盘扣式钢管支架主要构配件材质,分为,A,型、,B,型两种。,A,型（重型）：立杆,60,3.2,，水平杆、斜杆,482.5,，托座底座,48,B,型（标准型）：立杆,48,3.2,，水平杆、水平斜杆,42,2.5,，竖向斜杆,33,2.3,，托座底座,38,立杆上连接盘节点间距为,0.5m,。,横杆长度为,0.3m,的模数。实际租赁时，,0.3m,的横杆较少。,三、,20,3.3.12,可调托座、可调底座承载力，应符合本规程,附录,A,表,A-3,的规定。,另外，盘扣的产品标准征求意见稿中，,作了较多改动。,立杆连接是有连接销,(,12mm,),的。,三、,21,双槽钢横梁,盘扣节点直接承力，梁板共用立杆。不用在梁底布置立杆，大大减少了,300,横杆的需求量。,适用于较小的梁。,双槽钢横梁本身重量较大。,三、,22,支架横杆与立杆连接节点的抗剪承载能力（设计值）,盘扣连接盘（,JGJ231,）：,40kN,。,但盘扣产品标准的征求意见稿中，承载值有较大减少。,三、,23,四、架体,搭设构造相关要求,扣件式钢管架体：最主要体现在灵活性，适应性强。,立杆间距、步距通常难以达到方案的要求。,扣件质量不过关，拧紧力矩难以保证。,定型化钢管支架：标准化、模数定死。,梁板结构的架体布置上有一定难度。,相对来说，材料质量有保证。,搭设方法简便，操作比较简单。,立杆间距、横杆步距符合产品参数的要求（模数），满足计算安全。,搭设高度,8m,时，步距不宜超过,1.5m,。搭设高度,8m,时，步距不得大于,1.5m,。,8m,以上高支模最顶层水平杆步距应比标准步距缩小一个,节点,间距,。（,JGJ231,）,24,立杆间距可适当放大，不必拘泥于,900,的限制。,特别是重型的支架,(60,又是,Q345,的,),，,承载能力很大，可以做到较大立杆间距。,但注意立杆间距大了，顶托内托梁也要相应加强。,不同尺寸的横杆规格进行组合，最好配备,300,的横杆规格，,以适应梁板尺寸的变化。,即使在承载力足够的情况下，小梁底仍旧不建议采用单立杆（梁,底模不稳；如果两侧靠扣件扣在梁侧立杆上，又违背了文件中,“不得采用扣件直接传力”的要求）。,除非采用有琵琶撑的工具式立杆构造。,四、,25,扣件式,JGJ130,6.8.2 满堂脚手架搭设高度不宜超过36m。,6.9.1 满堂支撑架搭设高度不宜超过30m。,临时支撑结构,JGJ300,5.1.1 框架式支撑结构40m。,桁架式支撑结构50m。,盘扣式,JGJ231,6.1.1,24m。,插槽式,DB33/1117-2015,6.0.1,24m,。,轮扣式省厅备案企标（河北胜华）,24m,1,、各规范搭设高度的限制规定,高度超过限值的支模架，应采取措施。,四、,26,扣件式,JGJ130,6.8.6 高宽比,3。,盘扣式,JGJ231,6.1.4 长条状独立高支模架，高宽比宜3。,插槽式,DB33/1117-2015,6.0.2,不宜大于,3,，不应大于,5,。,当,3,时，应,采取,加强措施。,模板规范,JGJ162,5.1.7 高宽比5；当高宽比5时，必须加设抛撑或缆风绳，保证宽度方向的稳定。,混凝土规范,GB50666,4.3.10 支架的高宽比宜3；当高宽比3时，应加强整体稳固性措施。,临时支撑结构,JGJ300,5.1.8 当高宽比3时，且四周无可靠连接时，应对称设置缆风绳或其他防倾覆措施。,建质,2009254#文,4.2.2 对于高大模板支撑体系，当高宽比2时，应加设保证整体稳定的构造措施。,2,、,各规范支撑架高宽比的规定,四、,27,3,、立杆底部做法,扣件式,JGJ130,6.3.1 底部宜设置底座或垫板。,盘扣式,JGJ231,6.2.2 应配置可调底座。,7.4.2 应放置可调底座。,插槽式,DB33/1117-2015,6.0.8,当立杆基础有高差时，应设置可调底座进行调整。,模板规范,JGJ162,6.1.2 支架高度超过8m时，若地基土达不到承载要求，应分层回填夯实，浇筑地面混凝土垫层。,6.1.9 底部应设垫木和底座。,6.2.4 垫板厚度50mm。,混凝土规范,GB50666,4.4.4 支架立杆支立于土层时，应设置垫板。,临时支撑结构,JGJ300,5.1.2 宜设可调底座或垫板。,四、,立杆底部设置底座和垫板应具体情况具体分析,，,对一般建筑工程立杆底部仅设置垫板就足够了，如果立杆撑在地下室底板或较厚楼板上，也可不设垫板。,但当立杆基础有高差时；或者如市政桥梁的支架,，,由于地面一般不平,，,且单根立杆受力很大,，,往往需同时设置可调底座和垫板,。,28,4,、,各规范扫地杆做法要求,扣件式,JGJ130,纵向应采用直角扣件固定在距钢管底,200mm处的立杆上；横向固定在紧靠纵向扫地杆下方的立杆上。,盘扣式,JGJ231,6.1.7 距地面高度应550mm。,插槽式,DB33/1117-2015,6.0.7,距地面高度应,550mm,。,模板规范,JGJ162,6.1.9 在立柱底距地面200mm高处，沿纵横水平方向应按纵下横上的程序设置。,混凝土规范,GB50666,4.4.6 扣件式支架纵横向宜设置扫地杆（高支模应设），按纵上横下布置。距地高度宜200mm。,临时支撑结构,JGJ300,5.1.4 扣件式扫地杆200mm。碗扣式350mm。盘扣式550mm。,四、,29,扣件式,JGJ130,6.9.1 a,0.5m，,6.9.6 可调底座、可调托撑螺杆伸出长度宜300mm，插入立杆150mm。,扣件式,DB33/1035-2006,顶托自由高度控制在,300,；顶托、底座的螺杆伸出长度控制在,200,。,盘扣式,JGJ231,6.1.5 a,0.65m，可调托撑螺杆外露长度400mm，插入钢管150mm。,（强条）,6.1.7 可调底座调节丝杆外露长度应300mm。,插槽式,DB33/1117-2015,同上。,模板规范,JGJ162,6.1.9 可调支托螺杆伸出长度200mm，螺杆外径与立杆钢管内径的间隙3mm。,混凝土规范,GB50666,4.4.8 扣件式高支模，a,0.5m，可调托座螺杆伸出长度宜300mm，插入深度150mm。,4.4.9 碗扣式、插接式和盘销式钢管支架，a,650mm，螺杆插入深度150mm。,临时支撑结构,JGJ300,5.1.5 a,0.5m，可调托撑螺杆伸出长度300mm，插入钢管150mm。,5,、,各规范,a,值和托座插入深度的比较,a,四、,30,6,、,各规范立杆的长细比,的限制,单纯比较各规范的长细比大小限制没有意义，要结合计算长度取值规定综合比较。,扣件式,JGJ130,210。计算长度为ku,2,h，ku,1,(h+2a)中的较大值。,盘扣式,JGJ231,150。,计算长度为,h，h+2ka中的较大值。,插槽式,DB33/1117-2015,同上。,模板规范,JGJ162,150,（强条）,混凝土规范,GB50666,180,临时支撑结构,JGJ300,180,四、,31,7,、,规范对立杆接头的要求,盘扣式,JGJ231,7.4.4 相邻接头宜错开，错开高度75mm。8m以上高支模错开高度500mm。,插槽式,DB33/1117-2015,同上。,临时支撑结构,JGJ300,5.1.3 起步立杆宜不同长度交错布置。,四、,32,8,、,各规,范支模架拉结点,设置比较,扣件式,JGJ130,6.9.7 当满堂支撑架高宽比大于2或2.5时，在支架的四周和中部与结构柱刚性连接，连墙件水平间距应为6m9m,竖向间距应为2m3m。在无结构柱部位应采取预埋钢管等措施与建筑结构进行刚性连接。,连墙件离主节点的距离,300,以内（脚手架）。,盘扣式,JGJ231,6.1.8 宜与周围建筑结构可靠连接。,模板规范,JGJ162,6.2.4 所有水平拉杆端部均应与四周建筑物顶紧顶牢。当支架高度5m时，应在立杆周围外侧和中间有结构柱的部位，按水平间距69m、竖向间距23m与建筑结构设置一个固定点（扣件式的要求）。,混凝土规范,GB50666,4.4.11 应与成型的混凝土结构拉接。,临时支撑结构,JGJ300,5.1.6 与既有结构可靠连接。竖向间隔不超2步，水平间隔不超8m，与主节点间距300mm。遇柱时，抱柱连接。,四、,33,9,、盘扣架规范,JGJ231-2010,的强条（,4,条）,3,主要构配件的材质及制作质量要求,3.1.2,插销外表面应与水平杆和斜杆杆端扣接内表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于,3kN,。,6,构造要求,6.1,模板支架,6.1.5,模板支架可调托座伸出顶层水平杆或双槽钢托梁的悬臂长度严禁超过,650mm,，且丝杆外露长度严禁超过,400mm,，可调托座插入立杆或双槽钢托梁长度不得小于,150mm,。,9,安全管理与维护,9.0.6,严禁在模板支架及脚手架基础开挖深度影响范围内进行挖掘作业。,9.0.7,拆除的支架构件应安全地传递至地面，严禁抛掷。,四、,34,盘扣架（,JGJ231,）的剪刀撑设置要求：,四、,10,、剪刀撑或斜杆设置要求,35,对于键槽式、及没有专用斜杆的轮扣式高大支模架的剪刀撑，,应按照省标的做法，采用普通扣件式钢管搭设剪刀撑。,DB33/1117-2015 6.0.4,条：,（要求同,DB33/1035-2006,的剪刀撑设置）,四、,没有专用斜杆的支架，剪刀撑的设置要求：,36,五、施工方案编制的主要内容,方案的主要问题：,套用扣件式支模架的方案版本。对定型化支模架不了解。,无定型化钢管支架产品主要技术参数、相关备案资料。,搭设参数、计算书、搭设图纸前后矛盾。不同图纸之间矛盾。,架体排布错误，不符合模数。,有钢管混搭情况，小梁有采用扣件直接传力的情况。,搭设构造要求不明确。,缺少特殊部位的搭设做法。,图纸不详细，定型化支架大样图套用钢管扣件架。,计算书错误，没有按规范要求和厂家技术参数复核计算。,材料进场验收要求不细，规范要求的验收重点没有。,37,一般应有的主要章节目录：,第一章,编制依据,第二章,工程概况,第三章,支模架形式及搭设参数,第四章,施工部署,第五章,支模架构造要求与技术措施,第六章,支模架施工质量与安全管理,第七章,应急预案,第八章,计算书,第九章,相关附件和附图,五、,38,方案应主要包括：,高大支模架结构概况，应包含各区域范围、搭设高度、板厚度、梁截面（超跨时说明跨度）、下承层结构情况等。,根据选定的支模架形式，列搭设参数表（应按照梁大小、板厚度合理分类并列出搭设参数）。,计算书（取各类搭设参数的最大截面验算）。,材料进场检验及验收要求。支模架的搭设,（含,顶托的搭设要求,）,、拆除施工工艺。不同形式支模架连接方式，,不符合模数时“调节跨”的连接方式。,支模架与柱、梁,的,拉结要求。架体基础做法或下部支模架的保留要求。支模架检查和验收要求。混凝土浇捣,要求,。支模架监测监控措施。,施工管理体系、主要作业班组、各自责任人。架子工等特种作业人员配备情况。,附图纸：高大支模架区域结构图纸（应反映超限梁的位置和截面尺寸）。支模架立杆和水平杆平面布置图（应反映梁板底立杆的纵、横间距）。水平剪刀撑布置平面图及竖向剪刀撑布置投影图。支模架纵、横向立面图或剖面图。梁板支模节点详图。支模架与柱、梁拉结节点详图,；不符合模数时“调节跨”的连接详图,。特殊部位节点详图（包括后浇带、伸缩缝或沉降缝支模架节点、高低跨梁和上翻梁支模架节点、立杆基础节点图等）。支模架监测点平面布置图。,所选用支架的主要产品资料。包括产品主要参数、产品合格证、质量检验报告,等,。,五、,39,梁支模架搭设参数一览表,“,放置方向,”,分为垂直于梁跨方向、平行于梁跨方向两种。当方木垂直梁跨时，梁底没有钢管小横杆，则可填写,“,无,”,。,“,梁两侧立杆间距,”,是指：最靠近梁左侧的板底立杆与最靠近梁右侧的板底立杆之间的距离。,“,梁板立杆共用时，承力横梁的形式规格,”,是指梁的荷载通过梁左右两侧立杆上的连接盘（或托座）传递下去的情况，如果不是则可填写,“,无,”,（或者删除该行）,。,搭设参数,梁截面尺寸（,mm）,支架形式,搭设高度（,m）,典型节点大样图,板立杆纵距,板立杆横距,横杆步距,梁底方木尺寸、放置方向,梁底方木根数或间距,梁底横杆规格、间距,顶托内托梁放置方向、,规格数量,梁底立杆根数及横距,梁底跨度方向立杆纵距,梁两侧立杆间距,梁板立杆共用时，,承力横梁的形式规格,与周围柱子拉结间距,水平剪刀撑布置,垂直剪刀撑布置,立杆基础,五、,40,板支模架搭设参数一览表（顶托传力）,搭设参数,板厚（,mm）,支架形式,搭设高度（,m）,典型节点大样图,立杆纵距,立杆横距,横杆步距,板底方木尺寸、间距,顶托内托梁规格数量,水平剪刀撑布置,垂直剪刀撑布置,立杆基础,五、,41,楼板：,顶托传力时，,荷载底模小楞（方木）钢管水平杆（托梁）顶托立杆基础。,六、,计算要点,1,、荷载的传递：,计算过程应按照荷载的传递过程。,总体原则：下一级构件的布置间距就是上一级计算对象的计算跨度；上一级构件的支座反力就是下一级计算对象的荷载。,42,梁：,方木纵向放置，顶托内托梁横向放置，,竖向荷载底模方木（纵向）托梁（横向）顶托立杆基础。,方木纵向放置，顶托内托梁纵向放置，,竖向荷载底模方木（纵向）小横杆托梁（纵向）顶托立杆基础。,方木横向放置，顶托内托梁纵向放置，,竖向荷载底模方木（横向）托梁（纵向）顶托立杆基础。,梁板立杆共用，采用型钢横梁，,竖向荷载底模方木（横向）托梁（纵向）顶托双槽钢横梁,盘扣节点 立杆基础。,六、,43,2,、规范规定的计算内容,模板验算、小楞（方木）验算、主楞验算、顶托内托梁验算,顶托（底座）承载能力验算,双槽钢横梁承载能力验算、盘扣连接盘抗剪验算,JGJ231-2010,支架（立杆）稳定性计算,抗倾覆计算,高宽比过大时,纵横向水平杆,、竖向斜杆承载力计算,连接盘抗剪承载力计算,地基承载力计算,指搭设成独立方塔架，按格构柱形式验算承载能力。,插槽式支架省标,DB33/1117-2015,，规定了,1.05,的叠合效应系数、支架高度超过,4m,的高度调整系数,K,h,。,与,DB33/1035,一致。,六、,44,2,、,JGJ231,规定的荷载取值,荷载分类,JGJ231-2010,永久荷载,模板和模板支承梁的自重,模板支架自重,新浇筑混凝土和钢筋自重,可变荷载,施工人员和设备荷载,超过浇筑厚度的混凝土堆放荷载,泵送混凝土、倾倒混凝土等未预见因素的水平荷载,风荷载,规范荷载取值,JGJ231-2010,支架自重,模板自重表,4.2.1,支架自重 附录,A,新浇钢筋混凝土自重标准值,普通梁,25.5kN/m3,普通板,25.1kN/m3,可变荷载标准值（竖向荷载）,施工人员和设备,3.0kN/m2,可变荷载标准值（水平荷载）,垂直永久荷载,2%,风荷载,10年一遇，不小于0.3kN/m2,六、,45,分项系数规定,JGJ231-2010,承载力计算,永久荷载,1.2,结构抗倾覆且对结构有利时，,0.9,可变荷载,1.4,变形计算,永久荷载,1.0,可变荷载,1.0,荷载效应组合,JGJ231-2010,立杆稳定,永久荷载,+施工均布荷载,永久荷载,+0.9（施工均布荷载+风荷载）,抗倾覆稳定,永久荷载,+0.9（施工均布荷载+未预见水平荷载）,水平杆承载力与变形,永久荷载,+施工均布荷载,连墙件,地基承载力,标准组合：永久,+可变,六、,46,1,、计算荷载取用,活荷载按（,1+2,）,=3kN/m2,取用。,恒载分项系数在恒载起控制作用时取,1.35,。,不要考虑结构重要性系数,0.9,的折扣。,不要考虑活载组合系数（,0.7,）。,风荷载按,10,年一遇，不小于,0.3kN/m2,斜屋面梁板应根据坡度折算荷载。,采用布料机上料浇筑混凝土，活荷载,4kN/m2,。,混凝土超高堆积高度大于,100mm,时，,按实增加活荷载。,2,、模板方木材料参数,3,、,荷载取值、分项系数、模板、方木等材料参数建议按照省标,DB33/1035-2006,、,DB33/1117-2015,取值,。,名,称,抗弯强度设计值,f,m,MPa,抗剪强度设计值,f,v,MPa,弹性模量,E,MPa,方,木,13,1.3,9000,木胶合板,15,1.4,6000,六、,47,4,、利用软件计算的重点：,用正版软件，及时更新，版本不要过老。,计算软件虽然也有不少问题，但软件本身基本上还是正确的，主要问题在于输入。,计算模式选取与搭设情况一致。,某些特殊做法软件是没有计算模型的，只能手工计算。,理解各个选项框的含义，输入正确。,六、,48,七、搭设中,主要节点做法,可以用,900,的横杆搭设出,450,的立杆间距；或者,300,的横杆租赁不到时，用,600,的横杆布置出,300,的立杆间距。,注意：此时托梁的跨度和立杆间距是不一样的。,1,、立杆间距可以交错（梅花形）布置。,49,在同一水平高度内相邻立杆连接套管接头应错开，至少错开一个节间距（,0.5m,）。,盘扣架的顶层步距应加密一个盘距。,2,、立杆的接头位置应错开,七、,50,3,、立杆的组合套插,支模高度,=,可调底座高度（一般,0-300,）,+,立杆各分段的高度,+,顶托丝杆伸出高度（一般,100-400,）,+,模板系统高度（托梁、次楞、模板）。,注意考虑立杆接头位置的错开。,七、,51,4,、立杆高度局部有差值时，可通过增加方木层数来调整,水平梁板结构的支模架高度,应该采用可调底座来调整。,斜面支模时，有时只能采用这种办法。,七、,52,5,、顶托内托梁（钢管、方木、型钢等）,锁定做法,单根钢管托梁，应采用有凹槽的顶托（居中，避免偏心）。,除填塞楔木固定外，可交替旋转顶托托座，,起到固定托梁的作用。,七、,53,立杆间距全部按照定型模数（,300,、,600,、,900,、,1200,）排布时，势必造成有的梁会,局部偏心,。,注意：,1,、大梁下不得偏心受力。,2,、计算时应考虑支模架的偏心受力影响。,6,、支模架不符合模数布置图（一、局部偏心）,七、,54,支模架不符合模数布置图（二、“调节跨”）,模数不匹配时，在板的位置设置“,调节跨,”。,注意：,1,、“调节跨”设置在板下比较好，荷载较小部位。,2,、用普通扣件钢管,每步,拉结成整体，水平杆向两端延伸至少扣接,2,根,定型支架的立杆。,七、,55,支模架不符合模数布置图（三）,模数不匹配时，在梁侧板边位置设置“,调节跨,”。,注意：,1,、“调节跨”设置在板下比较好，荷载较小部位。,2,、用普通扣件钢管每步拉结成整体，水平杆向两端延伸至少扣接,2,根定型支架的立杆。,七、,56,梁底顶托传力时，梁底立杆是不到板底的，这时也就没有所谓的“梁侧立杆”。,梁侧板下方木（或钢管主楞）不得悬挑太长，可以增加普通扣件式钢管加顶托支撑，并用纵横向钢管与定型化支模架拉结。,有“混搭”的嫌疑。,7,、梁侧板边的“空挡”做法之一,设置普通钢管,七、,57,在梁侧板边用方木立柱支撑在梁底支模架的木方主楞上，方木立杆上部、中部、下部用钉子、木条与梁底木方主楞和板底木方次楞固定。,1,、适用于梁高较小时。,2,、方木立柱尽量与立杆对齐。,3,、一定要可靠固定。,梁侧板边的“空挡”做法之二,方木顶紧,（高大支模架不建议采用）,七、,58,梁高较大时，在梁侧板边用工具式短立杆加顶托形式支撑。下部用倒扣的顶托支撑在梁底木方主楞上。,梁侧板边的“空挡”做法之三,短钢管加顶托顶紧,（高大支模架不建议采用）,七、,59,梁高较大时，在梁侧板边用普通钢管加顶托形式支撑。钢管立杆下部直接焊在梁底型钢主楞上，或者套接在梁底型钢主楞上的焊接接头上。,关键在于短钢管的可靠固定。,梁侧板边的“空挡”做法之四,焊接短钢管加顶托顶紧,（高大支模架不建议采用）,七、,60,8,、梁侧板边的空挡大小,空挡多大合适？,与楼板厚度（荷载）、板下支模参数有关。,板下的方木悬臂、横钢管悬臂应进行验算。,七、,61,小梁可用双槽钢横梁方式，盘扣连接盘直接传力给立杆。,型钢横梁、连接节点抗剪都要进行验算。,大梁还是应该顶托直接传力。,9,、梁板立杆共用做法,盘扣架双槽钢横梁,七、,62,通过调节可调底座高度，使立杆连接节点（盘扣连接盘）在同一水平线上，水平杆可以拉通连接。,10,、高低差支模架做法（一）,调节到同一水平线,七、,63,无法通过底座调节立杆使节点在同一水平线上时，可采用扣件式钢管每步拉结成整体（向两端延伸至少扣接,2,根定型支架的立杆）。,高低差支模架布置做法（二）,普通钢管拉结成整体,七、,64,11,、斜坡上支模架做法,斜坡支模架底部应采用扣件式钢管拉结（沿坡度纵向，及横向水平杆）。,中间立杆节点、横杆尽量拉通在同一水平面。,立杆底部垫平和防滑措施：,立杆底座下长条楔形垫木垫平，留混凝土小平台“窝”整平。,预埋（后置）短钢筋（或膨胀螺丝）防滑。,七、,65,12,、楼梯支模架做法,楼梯段支模架底部、顶部应采用扣件式钢管拉结（沿坡度纵向，及横向水平杆）。,台阶高差通过可调底座来调节。,中间水平杆尽量拉通在同一水平面。,七、,66,13,、斜屋面支模架做法,1,）、斜屋面底部顶托位置用扣件式钢管斜向拉结。,2,）斜坡高度范围内水平杆步距适当加密。,3,）、剪刀撑适当加密以抵抗斜屋面水平推力。,4,）、均衡对称浇筑混凝土。,七、,67,七、,68,14,、与主体结构拉结做法,七、,69,15,、伸缩缝处双梁支模架做法,伸缩缝两边的梁板应分开浇筑，说明浇捣顺序和间隔时间（足够长），避免双梁荷载同时落在同处支架上。,待一边混凝土浇筑完成拆除梁测模板后支设另一边梁测模，双梁中间用挤塑板填充。,搭设节点图可根据浇捣顺序，左边梁、右边梁分阶段画。,七、,70,16,、后浇带处支模架做法,后浇带部位的支模架独立搭设，底部用槽钢横跨下部后浇带，立杆立在槽钢上，其它支模架拆除时后浇带支模架不拆除。,超高结构的后浇带浇筑时，一般独立支模体系的高宽比都太大，应采取加强侧向稳定的措施。,七、,71,七、,72,17,、边梁支模架做法,重点在于如何解决边梁的侧模稳定。,边梁如果是外挑出下部结构的，那就需要像悬挑脚手架一样设置悬挑型钢来解决了。,七、,73,18,、斜交梁支模架做法,平面上的斜交梁采用梁、板单独排布立杆（先排梁再排板），用普通钢管扣件拉结成整体。,拉结的量比较大。,七、,74,19,、圆弧梁支模架做法（一）,锯齿形密布,如果板下立杆间距,900mm,，圆弧梁区域可以为,600+300,或,300+300+300mm,，以便布置圆弧梁下立杆。,七、,75,七、,76,如果板下立杆间距,600mm,，圆弧梁下立杆间距,300mm,，可以在圆弧梁下立杆中间间隔交替加纵横,600,立杆（梅花形交错布置），以满足圆弧梁下立杆加密的要求。,七、,77,20,、圆弧梁支模架做法（二）,工具式立杆和普通钢管横杆相结合的方式,七、,78,关于定型化支模架构配件进场抽检的抽样数量，目前没有具体规定。,八、架体搭设检查验收和监测,79,高大支模架验收时点和要求：,确保按照专项方案搭设和使用（承载）安全的要求。,1,）基础验收。,尤其是基础需要处理的。,2,）布架验收。,对放线标定的立杆位置进行检查核对。,3,）中间检查。,超过,8m,的支架搭设至一半高度后，或每搭设完成,4,步时。主要检查两方面，一是立杆垂直度的偏差变化（并进行调整），二是剪刀撑、斜杆的设置情况（不得遗漏）。,4,）搭设完成验收。,处支模架情况外，还有顶点标高、起拱情况等，然后进入模板、钢筋工序。,5,）浇筑混凝土前的检查验收。,检查承受模板、钢筋荷载后的变化情况（进行调整），检查监测点设置情况。,八、,80,架体验收重点检查内容：,1,、验收记录表中规定的内容。,2,、可调托座的自由高度是否满足限定要求。底座、托座的螺杆插入深度要求。,3,、梁侧的板下模板悬臂是否过大。,4,、与主体结构拉结情况。不同架体拉结情况。不符合模数“调节跨”拉结情况。,5,、斜杆、剪刀撑设置情况。,6,、水平杆与立杆连接情况。盘扣节点的水平杆扣接头与立杆连接盘的插销应击紧至标志刻度。,7,、盘扣架的立杆连接销设置情况。,八、,81,高大支模架的监测要求：,监测方案包括：监测点布置、监测方法、监测人员及主要仪器设备、,监测频率、监测报警值、数据传递处理要求（何时启动应急预案）等。,监测内容：位移监测、内力监测。,位移监测：基准点和位移监测点（水平位移、沉降）。,支架顶层、底层、及每,5,步设置点。,内力监测：受力分析中荷载大的立杆（高度区间内,3,个）。,监测频率：根据支撑规模、周边环境、自然条件、施工阶段等因素确定。,初始值应至少测读,2,次。,浇筑混凝土时,中后期宜连续监测,，每隔,2030min,记录一次。,八、,混凝土浇筑时，人员不得进入正在浇筑区域的支架内部。因此，监测点的布设应方便从外围进行监测（或者采取措施将监测点引到浇筑面上部），采用仪器监测。测点应能通视，并布置在支架的最危险区域。,82,JGJ162,的第,4.4,节规定，支模架的压缩变形或弹性挠度为,1/1000,的结构计算跨度。,JGJ194-2009,支架预压规程,中，沉降量限值是,5mm,算合格（支架沉降不会引起箱梁混凝土开裂推导结合工程经验）。,监测报警值：不是材料验收的允许偏差，也不是支架搭设验收的允许偏差。,JGJ300-2013,规定的预警值：,八、,83,2015,年,12,月,如有问题，欢迎联系，共同探讨,谢谢各位聆听,84,
