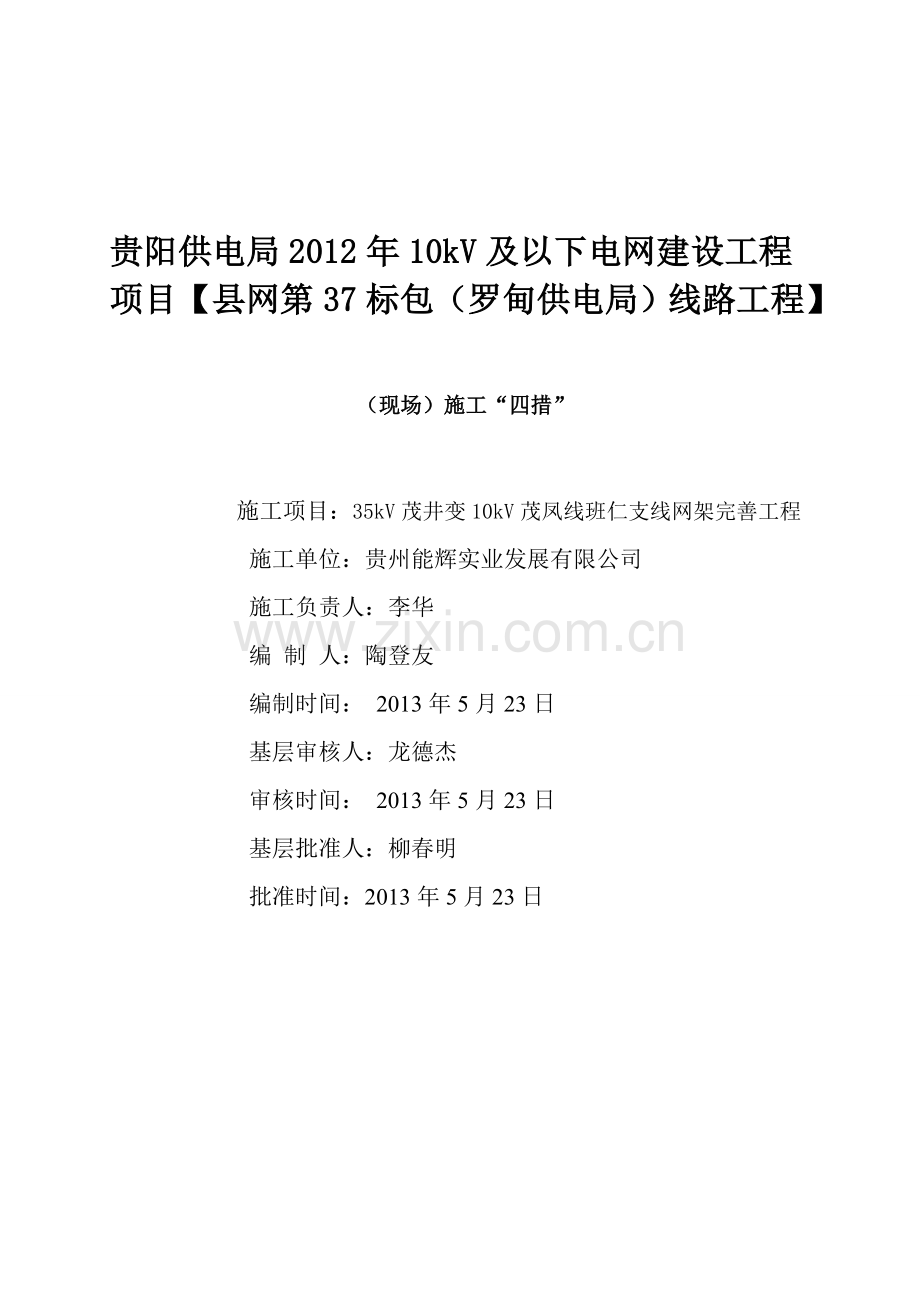

资源描述
贵阳供电局2012年10kV及以下电网建设工程项目【县网第37标包（罗甸供电局）线路工程】
（现场）施工“四措”
施工项目：35kV茂井变10kV茂凤线班仁支线网架完善工程
施工单位：贵州能辉实业发展有限公司
施工负责人：李华
编 制 人：陶登友
编制时间： 2013年5月23日
基层审核人：龙德杰
审核时间： 2013年5月23日
基层批准人：柳春明
批准时间：2013年5月23日

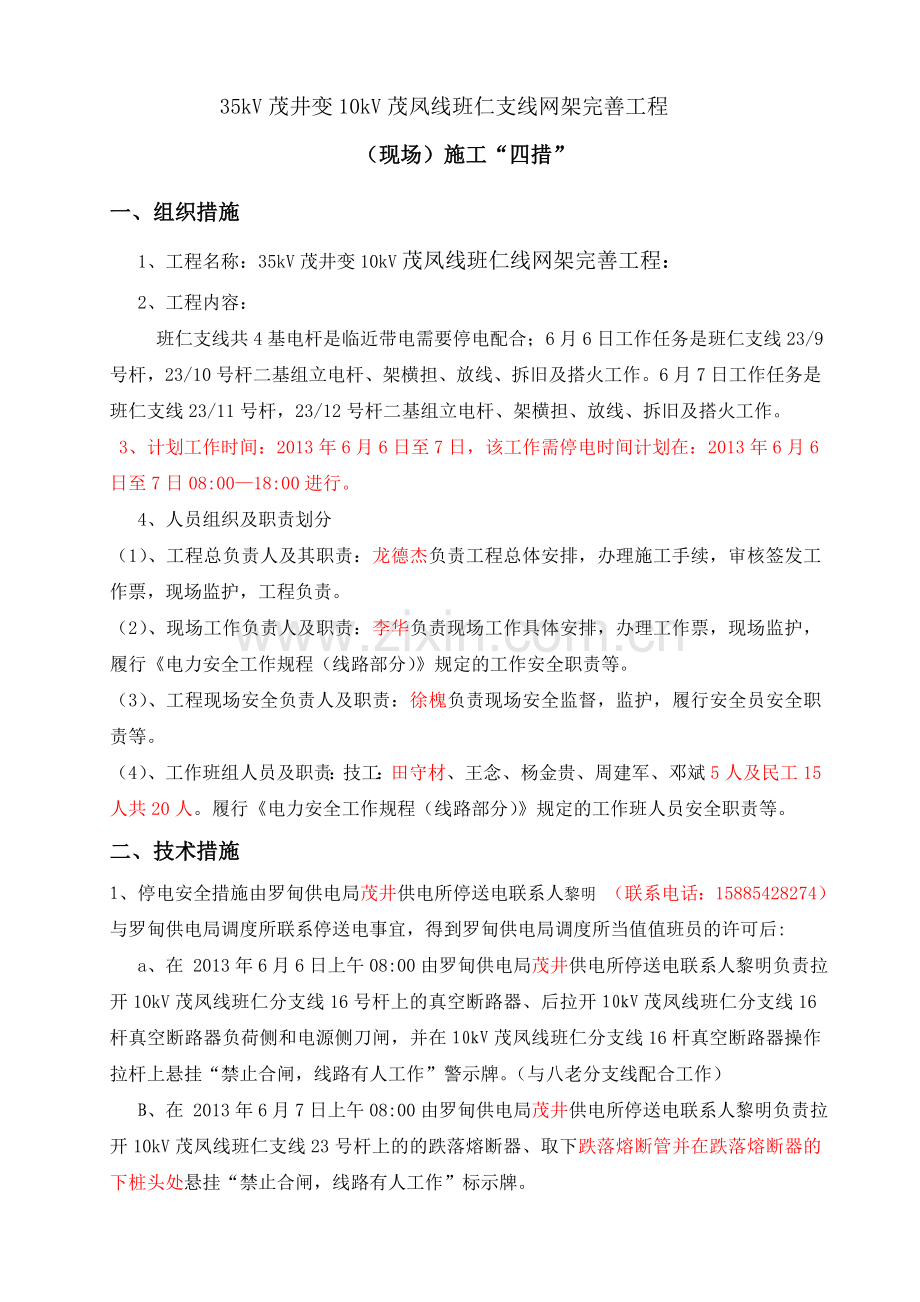

35kV茂井变10kV茂凤线班仁支线网架完善工程
（现场）施工“四措”
一、组织措施
1、工程名称：35kV茂井变10kV茂凤线班仁线网架完善工程：
2、工程内容：
班仁支线共4基电杆是临近带电需要停电配合；6月6日工作任务是班仁支线23/9号杆，23/10号杆二基组立电杆、架横担、放线、拆旧及搭火工作。6月7日工作任务是班仁支线23/11号杆，23/12号杆二基组立电杆、架横担、放线、拆旧及搭火工作。
3、计划工作时间：2013年6月6日至7日，该工作需停电时间计划在：2013年6月6日至7日08:00—18:00进行。
4、人员组织及职责划分
（1）、工程总负责人及其职责：龙德杰负责工程总体安排，办理施工手续，审核签发工作票，现场监护，工程负责。
（2）、现场工作负责人及职责：李华负责现场工作具体安排，办理工作票，现场监护，履行《电力安全工作规程（线路部分）》规定的工作安全职责等。
（3）、工程现场安全负责人及职责：徐槐负责现场安全监督，监护，履行安全员安全职责等。
（4）、工作班组人员及职责：技工：田守材、王念、杨金贵、周建军、邓斌5人及民工15人共20人。履行《电力安全工作规程（线路部分）》规定的工作班人员安全职责等。
二、 技术措施
1、 停电安全措施由罗甸供电局茂井供电所停送电联系人黎明 （联系电话：15885428274）与罗甸供电局调度所联系停送电事宜，得到罗甸供电局调度所当值值班员的许可后:
a、在 2013年6月6日上午08:00由罗甸供电局茂井供电所停送电联系人黎明负责拉开10kV茂凤线班仁分支线16号杆上的真空断路器、后拉开10kV茂凤线班仁分支线16杆真空断路器负荷侧和电源侧刀闸，并在10kV茂凤线班仁分支线16杆真空断路器操作拉杆上悬挂“禁止合闸，线路有人工作”警示牌。（与八老分支线配合工作）
B、在 2013年6月7日上午08:00由罗甸供电局茂井供电所停送电联系人黎明负责拉开10kV茂凤线班仁支线23号杆上的的跌落熔断器、取下跌落熔断管并在跌落熔断器的下桩头处悬挂“禁止合闸，线路有人工作”标示牌。
2、验电、挂接地线
（1）、得到罗甸供电局茂井所停送电联系人黎明转罗甸供电局调度所当值值班员工作许可后：
a、在 2013年6月6日上午08:00由现场工作负责人(李华)监督工作班组人员(徐槐)先正确使用合格的10kV验电器在10kV茂凤线班仁支线23/7号杆负荷侧验明确无电压后,立即在验电处装设10kV接地线1组(3#)、班仁支线23/8/1号杆电源侧验明确无电压后,立即在验电处装设10kV接地线1组(4#)、 班仁支线23/10/1号杆负荷侧验明确无电压后,立即在验电处装设10kV接地线1组(5#)、 班仁支线23/11号杆电源侧验明确无电压后,立即在验电处装设10kV接地线1组(6#)。
B、在 2013年6月7日上午08:00由现场工作负责人(李华)监督工作班组人员(徐槐)先正确使用合格的10kV验电器在10kV茂凤线班仁支线23/9号杆负荷侧验明确无电压后,立即在验电处装设10kV接地线1组(3#)、班仁支线23/10/1号杆负荷侧验明确无电压后,立即在验电处装设10kV接地线1组(4#)、 班仁支线23/11/1号杆负荷侧验明确无电压后,立即在验电处装设10kV接地线1组(5#)、 班仁支线23/12/1号杆负荷侧验明确无电压后,立即在验电处装设10kV接地线1组(6#)、班仁支线23/13号杆电源侧验明确无电压后,立即在验电处装设10kV接地线1组(7#)。
（2）装设接地线时，须先接地端，后接导线端，拆接地线时反之；接地线连接要可靠，不准缠绕。
（3）接地线必须由接地和短路导线构成的成套接地线。成套接地线必须由多股软铜线组成，其截面不得少于25mm2。接地线连接部分应消除油漆，接触良好。严禁使用其他导线作接地线和短路线。
（4）进行停（送）电操作时必须穿戴相应电压等级的绝缘靴、绝缘手套；验电、挂（拆）接地线时以及作业过程中身体不允许接触接地线。
三、安全措施：
1、现场工作人员须戴安全帽，统一着工作装。
2、施工路段必须设标示牌，并指定人员看守过往车辆和行人。
3、立杆、架线、拆线工作由李华负责统一指挥。
4、使用三脚拔杆绞磨立杆前，必须检查三脚拔杆绞磨牢固可靠，并且能承受电杆重量1.5倍，三脚固定可靠，钢丝绳接头及挂环可靠完整。
5、三脚拔杆绞磨立杆过程中，杆坑内严禁有人工作。除指挥人及指定人员外，其他人员必须在远离杆下1.2倍杆高的距离外。
6、三脚拔杆绞磨立杆时，起吊使用的钢丝绳张力必须满足电杆重量的要求。
7、电杆起立离地后，应对各吃力点处做一次全面检查，确无问题，再继续起立。起立600后，须减缓速度，注意各侧拉绳。
8、已经立起的电杆，只有在杆基回填土完全夯实牢固后，方可摘去绞磨挂钩。
9、紧线、拆线前，必须打好受力变化的临时拉线，确保撤紧线时受力平衡，无倒杆现象；拆线时，必须使用紧线器和绳索慢慢放下，严禁采用突然剪断导线进行放线。
10、在杆上工作，必须正确使用安全带和戴安全帽，安全带必须系在电杆及牢固的构件上，必须防止安全带从杆顶脱出或被锋利物伤害，系安全带后必须检查扣环是否扣牢，在杆塔上作业转位时，不得失去安全带保护；杆上有人工作时，不准调整或拆除拉线，使用安全带时必须正确使用双保险安全带。
11、杆塔上工作人员防止掉东西，使用的工具、材料须用绳索传递，严禁抛投工具、材料。
12、所使用的民工须服从工作负责人的统一管理和指挥，参与开展指定的工作，不得从事高处作业和技术性工作。
13、工作负责人须及时提醒和制止影响作业人员精力的言行。
14、拆除接地线前，工作负责人李华必须检查人员完成工作全部撤离（下杆），并对工作现场进行一次从全面检查，确认线路无任何隐患后，方可下令拆除接地线，在拆除接地线等安全措施后，严禁任何人员再进行任何登杆作业。
15、工作结束，经现场工作总负责人李华检查安全措施确认已经全部拆除，线路具备带电条件后，方可与停送电联系人联系复电事宜。
16、驾乘人员保持良好的精神状态，不超载、不超速、不客货混装。必须严格遵守交通法规，防止发生交通事故。
四、施工危险点分析及其控制措施
现场施工作业前，应由工作负责人组织开好班前会，明确工作内容和要求，详细布置施工安全的组织措施和技术措施。向全体施工人员指明周围带电部位和危险点的分析，同时做好危险点控制措施，明确安全注意事项。工作结束，由工作负责人召开施工总结会，对安全工作进行总结分析，提出防范措施，并对每天的工作作验收。
1、基础工程
（1）挖坑、爆破、打地锚等作业应遵守下列规定：在居民区或道路附近施工时应设围栏，夜间应加挂指标灯；爆破时注意划定全隔离区，装设相应围栏警示标志物并清散安全隔离区内所有人员；打地锚应由有经验者担任，并严格遵守规程规定。
（2）在运行线路的杆塔旁挖坑时，应采取防倒杆等防护措施。
（3）立杆前应检查杆身，确保外观合格后方可组立；立杆时要有专人指挥，事前规定立杆方法和命令信号，分工明确、服从指挥。立杆的工、器具应严格检查，不得随意代用。人工立杆前应开好“马道”。立杆过程应严格遵守施工工艺，使用机械立杆时，着力点应在杆身重心以上，避免杆身在空中颠倒。
（4）在居民区或道路附近施工时，应设专人看护，避免行人或无关人员进入施工地段。起立到位的电杆应在确认杆位无误后及时按工艺要求回土夯实，打好临时拉线，然后撤除牵引绳具。
（5）在跨越公路作业时，道路两边离施工现场10-30米处各设置“电力施工、车辆慢行”等字样的警示牌，必要时设专人指挥道路行人及车辆通过。
2、杆塔工程
（1）工作人员在上杆作前应核对线路名称及杆号无误才能蹬杆作业。上杆作前必须检查杆根是否牢固、杆身无缺陷，并确认杆根埋土坚实牢固，否则应采取可靠的加固措施。登杆工具、安全器具应在试验合格保证期内。杆上工作必须使用安全带和戴安全帽，安全带应系在杆塔牢固的构件上，应防止安全带从杆塔脱出或被锋利物伤害，系安全带后必须检查扣环是否扣牢。在杆塔上作业转位时，不得失去安全带保护，杆塔上有人工作时，不准调整或拆除拉线。
（2）杆上作业人员应防止掉落物体，上下传递物品应使用绳索，禁止抛掷。杆下不准无关人员逗留。
（3）在临近带电线路或与带电线路发生交叉、跨越的新建线路上工作时，应按规程要求办理工作票、履行工作许可手续，在线路停电挂接地短路线并实行相应的安全措施。
（4）工作负责人有事需要暂时离开工作现场时，必须安排能胜任的人员进行临时委托监护。
3、线路架设
（1）放线或紧线工作应统一指挥、统一信号，每个工作班组应派有专人负责。
（2）与带电线路发生交叉、跨越或接近时应采取有效措施，跨越房屋或穿越居民区的线路应严格遵守有关规程的规定。严禁在无通信联络及视野不清的情况下放线。
（3）紧线前应检查拉线、杆根是否牢固，必须时应采取临时加固措施。紧线前应确定导线的接头牢固，确认导线未被滑轮、横担、树枝、房屋等物体卡住。在处理紧线障碍时，不应跨在导线上方或在转角内侧，以防跑线时引起抽伤。
4、撤线、撤杆
（1）在涉及停电工作或所交叉跨越的线路带电时，工作负责人办理工作许可手续后，应向施工人员说明工作内容、工作方法和安全注意事项。
（2）应按耐张段拆除旧线。登杆前应采取临时加固措施，先拆直线杆两边相导线，后拆中间相导线，以免产生较大扭矩。严禁用突然剪断导线的方法拆旧线。与拆线无关人员应撤到杆身1.2倍距离之外。
（3）撤杆前应拆除构件，登杆前应检查临时加固措施是否完好。
5、配电台架工程
配电台架上的工作属高处作业，应遵守相关规定，并杜绝习惯性违章。配电变压器的安装（更换）应严格遵守各项工艺要求。配电变压器底部距地面冷空距离不得小于2.5米，其间不得安装有助于攀缘的设备或架设。与小容量配电变压器配用的配电电箱的箱体应可靠接地，并采取防雨防漏措施。
6、接地工程
在居民区或道路附近施工时，避免行人或无关人员进入施工地段，装设相应围栏警示标志物。
五、如何控制施工中可能出现的违章行为
（1）开工前组织全部施工人员认真学习施工“四措”并进行安全技术交底,并在“站班会记录薄”上作好记录和全部施工人员的签字。施工过程中必须严格遵守《安规》所规定的有关条款，在停电工作中应严格执行“两票三制”，并作好各项安全措施。在上塔前必须进行验电，并挂好接地。
（2）施工现场全体施工人员必须佩戴安全帽，并严格遵守佩戴规定。开工前，对所有安全工器具是否完好、合格进行检查。
（3）线路的停、复电联系工作指定专人负责，如需换人，按《安规》规定办理。
（4）在杆塔上工作，必须使用安全带和戴安全帽。安全带应系在杆塔牢固的构件上，应防止安全带从杆塔脱出或被锋利物伤害。系安全带后必须检查扣环是否扣牢。在杆塔上作业转位时，不得失去安全带保护。杆塔上有人工作时，不准调整或拆除拉线。
（5）在拆除改动线路旧线时可能发生单向受力引起的倒杆事故。要求在拆除旧线时必须打好临时拉线，防止倒杆。
（6）在撤拆线工作中，拆除杆塔上导线时，上杆塔前应先检查电杆（塔）位基础及拉线，做好防止倒杆（塔）措施，并打好临时拉线。杆塔上有人工作时严禁拆除、调整拉线，拆线时严禁采用突然剪断导、地线的做法松线。
（7）在施工时，必须明确专人联系停送电，严禁约时停送电。
（8）严格按照设计图及设计要求进行安装，发现不符合设计或验收规程要求的应立即报告业主。设计变动后，必须严格按设计通知书及设计修改图进行施工。
六、环境保护措施及文明施工目标：
（一）环境管理方针
保护自然环境，减少植被破坏，防止水土流失，做好“三废”处理。
（二）环境保护的具体措施
1、施工现场环境管理：严格执行国家有关环境保护的法律、法规，针对现场情况制定环境保护管理办法。不得在施工现场熔化、焚烧有毒、有害、有恶臭气味的废弃物。建筑垃圾、渣土应指定地点堆放，每日清理。
2、施工现场要加强对地表植被的保护，进出一条道，原则上利用已有道路或原有道路拓宽，尽量减少人员、车辆对地表植被的碾压。
3、注意疏通施工现场场地周围的沟道，保护农田灌溉设施、农田耕地和农作物。
4、听取建设单位或监理单位对环境保护工作的要求，配合建设单位做好环境保护工作。
5、施工时涉及损坏的青苗、树木将破坏植被施工时应引起高度重视。
6、粉尘控制：执行《粉尘控制作业指导书》，混凝土施工易产生粉尘，可定时在施工现场洒水、喷雾；对易产生粉尘的材料物品（如水泥等），尽量在室内堆放保管。水泥等散装物品装车后应覆盖，装卸过程应控制减少粉尘污染。一般采用目测方法进行测定，达到肉眼不见的标准。
（三）文明施工目标
场容规范、安全有序、卫生整洁、不扰民、不损害公众利益、整齐文明。
按电力建设文件施工考核标准达到优良（≥85分）。
（四）文明施工管理制度及措施
1、认真执行电力工业部电建〔1995〕543号文《电力建设文明施工规定及考核办法》及公司颁发的《输电线路工程安全文明施工实施细则》。
2、实行全过程、全员、全方位管理。
3、强化全体人员的安全文明施工意识，创造成一个施工组织周密、场地整洁、工完料净、场清，妥善处里多余的材料，安全设施完善、标志明显、劳动纪律严明、施工人员遵章守纪的安全文明施工环境。
4、对违反安全文明施工的人员，由项目部出面通知，期限更改。
5、施工现场必须在显眼处设立足够数量的安全警示牌、宣传牌。警示牌等统一规格，统一制作。
6、定期组织对施工人员进安全考试，考核不合格者不准上岗。现场施工人员必须持证上岗。按公司规定签定集体和个人安全承诺合同。
7、施工工程师应组织好每一次的“安全活动日”，做到有内容、有目的、有记录。坚持开展班前会，做到“三查”（查衣着、查“三宝”、查精神状态）、“三交 ”（交任务、交安全文明、交技术）。
8、现场的设备、材料、机具等必须按要求摆放整齐，并挂牌标识清晰。
9、库房内材料、设备、工器具应分类按规格摆放整齐并标识，做到帐卡物相符。库房应干净、整洁，道路通畅，室外排水畅通，消防设施齐全。库房应有“严禁烟火”标志。库房内禁止烧炉、禁止吸烟。
10、工地食堂应保持清洁，无腐烂变质食物，餐具用后要清洗，用前要消毒。
实施部门审查意见：
审 批 人：
审批时间： 年 月 日
运行部门审查意见：
审 批 人：
审批时间： 年 月 日
监理部门现场核实审查意见：
审 批 人：
审批时间： 年 月 日
计规工程部审批意见：
审 批 人：
审批时间： 年 月 日
生产技术部审批意见：
审 批 人：
审批时间： 年 月 日
安全监督部审批意见：
审 批 人：
审批时间： 年 月 日
生产主管领导审批意见：
审 批 人：
审批时间： 年 月 日
