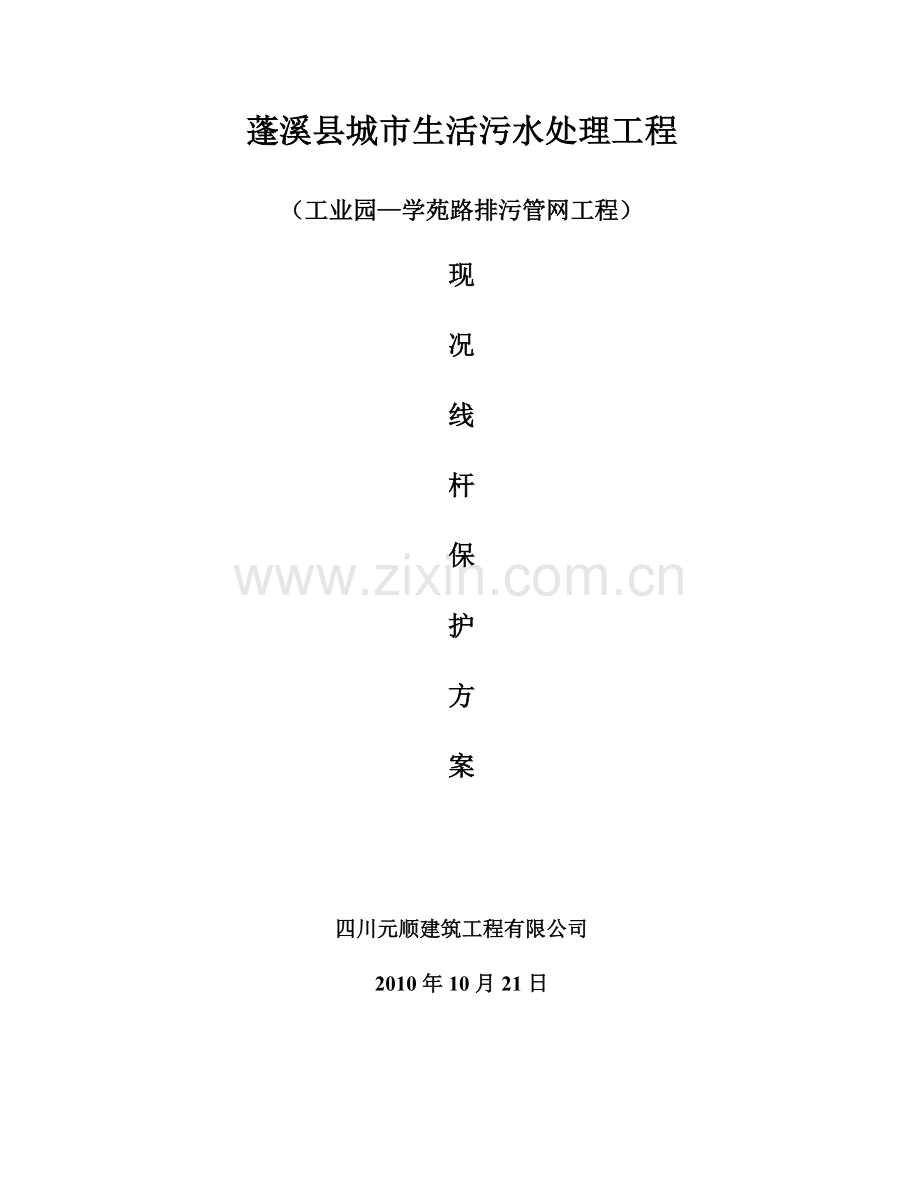

蓬溪县城市生活污水处理工程
（工业园—学苑路排污管网工程）
现
况
线
杆
保
护
方
案

四川元顺建筑工程有限公司
2010年10月21日

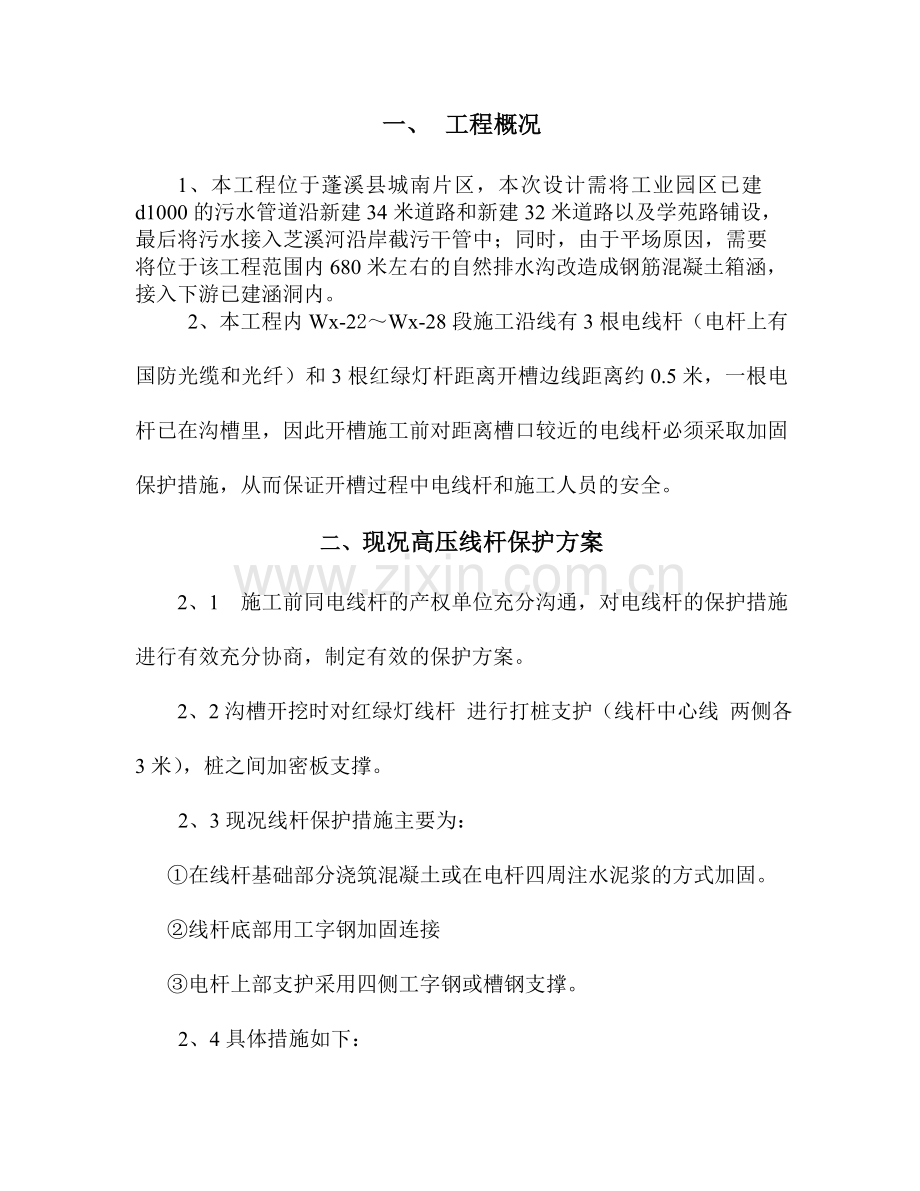

一、 工程概况
1、本工程位于蓬溪县城南片区，本次设计需将工业园区已建d1000的污水管道沿新建34米道路和新建32米道路以及学苑路铺设，最后将污水接入芝溪河沿岸截污干管中；同时，由于平场原因，需要将位于该工程范围内680米左右的自然排水沟改造成钢筋混凝土箱涵，接入下游已建涵洞内。
2、本工程内Wx-22～Wx-28段施工沿线有3根电线杆（电杆上有国防光缆和光纤）和3根红绿灯杆距离开槽边线距离约0.5米，一根电杆已在沟槽里，因此开槽施工前对距离槽口较近的电线杆必须采取加固保护措施，从而保证开槽过程中电线杆和施工人员的安全。
二、现况高压线杆保护方案
2、1 施工前同电线杆的产权单位充分沟通，对电线杆的保护措施进行有效充分协商，制定有效的保护方案。
2、2沟槽开挖时对红绿灯线杆 进行打桩支护（线杆中心线 两侧各3米），桩之间加密板支撑。
2、3现况线杆保护措施主要为：
①在线杆基础部分浇筑混凝土或在电杆四周注水泥浆的方式加固。
②线杆底部用工字钢加固连接
③电杆上部支护采用四侧工字钢或槽钢支撑。
2、4具体措施如下：
（1）上部支撑采用25#工字钢（或6m钢管）与电线杆连接，用钢制抱箍将线杆抱紧，抱箍与线杆之间安放橡胶垫，以防止抱箍对杆体的损坏，抱箍采用l0mm厚的钢板制作，抱箍两侧设有加固孔，抱箍的弧度与电线杆的弧度相同．保证将电线杆抱紧，抱箍与工字钢之间采用焊接连接。东侧工字钢支于路肩上，其余三侧在斜支撑底部用C20混凝土浇筑支墩，尺寸为0.8m×0.8m×0.5m，并安装预埋件，预埋件为2根Φ48钢管，长60cm，预埋件与斜支撑、50#工字钢之间用焊接的形式连接。
(2) 在线杆底部采用C20混凝土加固，混凝土结构尺寸长2米，宽1.5米、深1.2米，浇筑混凝土同时在线杆东、西预埋钢板，钢板尺寸长1.2m、宽0.2m、厚2cm，然后在电线杆底部通过抱箍（抱箍方式同上）
将电线杆夹紧，用两根50#工字钢托于抱箍底部，工字钢长度12米，抱箍与工字钢之间采用焊接连接，工字钢与预埋钢板焊接，防止线杆倾斜及下陷。（后附图）
（3）在污水管线施工时，为了确保安全，在施工经过线杆时，根据现场实际情况，将位于沟槽内的电杆予以拆除并将国防线和光纤线迁移至沟槽外支护，以充分保证施工安全。
