煤仓装载硐室及卸载硐室补充作业规程.doc

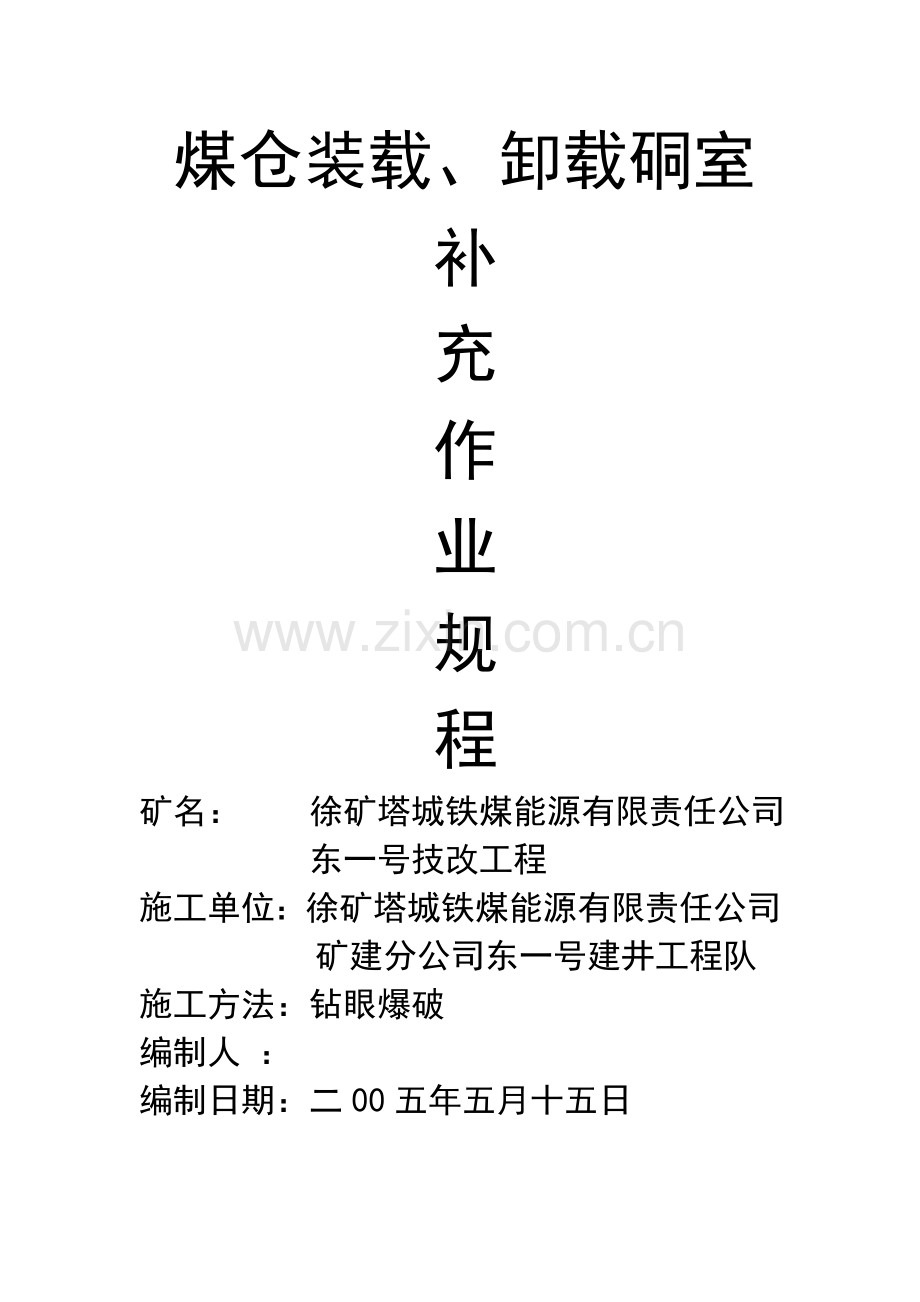

煤仓装载、卸载硐室
补
充
作
业
规
程
矿名： 徐矿塔城铁煤能源有限责任公司
东一号技改工程
施工单位：徐矿塔城铁煤能源有限责任公司
矿建分公司东一号建井工程队
施工方法：钻眼爆破
编制人 ：
编制日期：二00五年五月十五日

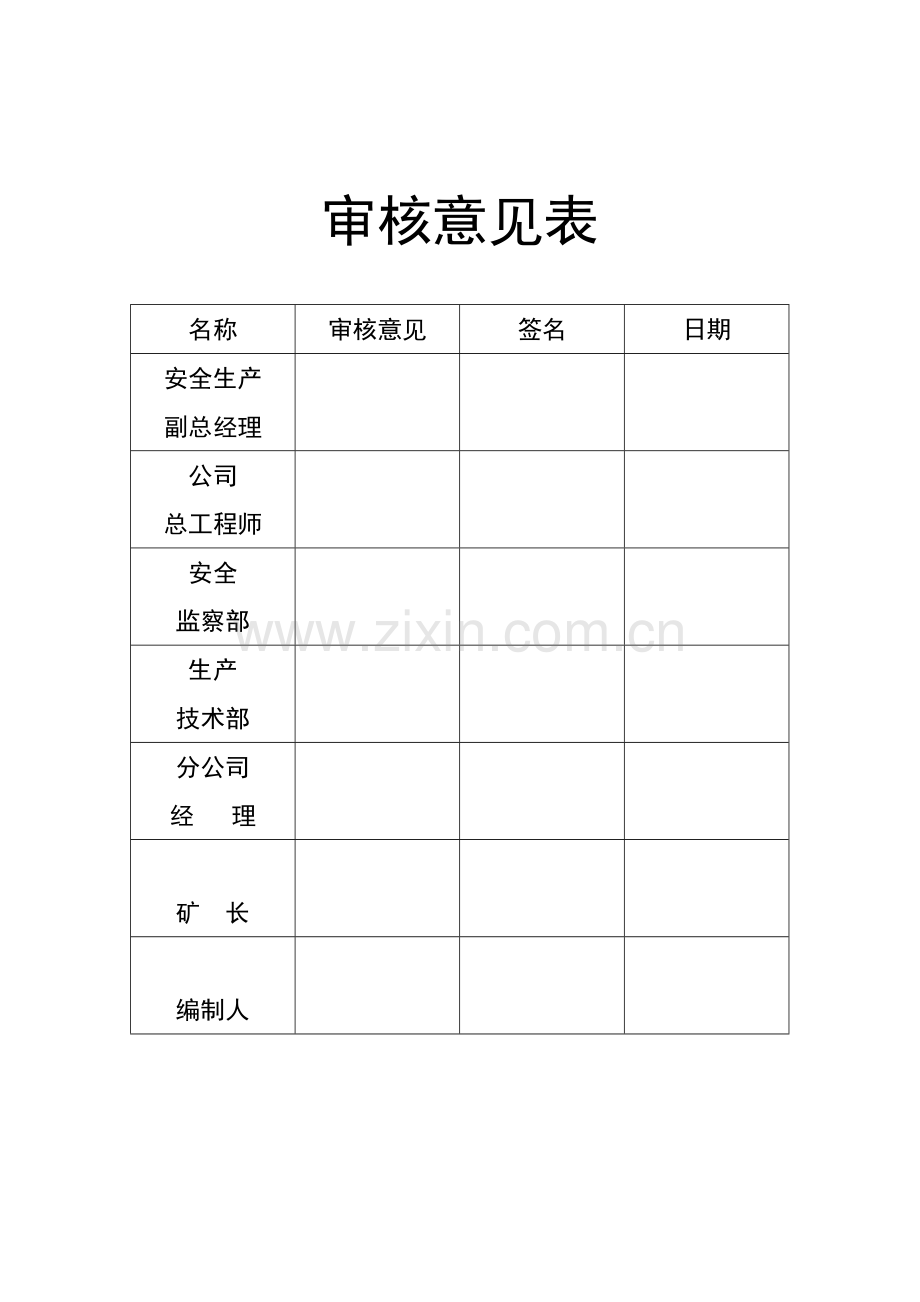

审核意见表

名称
审核意见
签名
日期
安全生产
副总经理

公司
总工程师

安全
监察部

生产
技术部

分公司
经 理

矿 长

编制人

第一章 工程施工
煤仓反掘贯通后首先进行装载硐室施工，既可保证仓体和装载硐室的工程质量又能提高安全系数。现在煤仓已小断面掘进贯通，为提高施工进度和确保工程质量，经建井指挥部技术指导，对已通煤仓进行上下封堵，装载硐室和卸载硐室同时施工，可有效缩短工期。
第一节 装、卸载硐室掘进施工
根据已通煤仓中心线对主井筒进行扩帮挑顶，装载硐室掘进断面宽4.7米，高5.85米（中心点），工程长度9.024米，如图示：
装载硐室平面图：

4700 3300

2000 9024 2000

装载硐室剖面图：

3150
5850
9024
13000 6510

卸载硐室平面示意图 卸载硐室断面示意图
9000

6500 2200 3500

6500

扩帮挑顶施工中的技术要求
一. 根据已通煤仓中心线、+585水平煤仓绕道中心线和主井中心线、腰线定点，按设计图纸要求进行放线，然后扩帮挑顶。
二. 采取多打眼少装药放小炮的方法，尽量减少围岩松动，结合人工刷帮挑顶，力求岩壁平齐。
三. 符合设计宽高要求的岩壁顶板，立即进行锚网支护，锚杆间排距800*800，网间压茬不得少于100，锚杆规格Φ16*1600，三花布置。
四. 由于装载硐室和卸载硐室断面过大，除进行锚网支护外，还必须增加临时点柱，临时点柱至少两排，排距以机斗顺利通过为宜，间距1米。
五. 装载硐室扩帮挑顶，从上往下（顺井筒）逐步进行，边扩边锚边打点柱，卸载硐室扩帮挑顶与装载硐室扩帮挑顶施工顺序相同。
扩帮挑顶施工中的安全防护措施
1..坚持安全第一的方针，是每一位煤矿职工的共同责任，人人必须以高度警惕的态度把安全工作放在首位。
2.施工前一定要做好敲帮问顶作业，找尽活石险块，发现问题及时处理。
3.提高爆破质量，及时调整爆破参数：如炮眼的 数量、装药量、眼距等，尽量做到多打眼少装药放小炮，以减少对围岩的破坏。
4.施工前首先检查工作面的安全情况，时刻提高警惕，发现问题及时处理。
5.炸药和雷管运达工作面，应分别装箱上锁，钥匙由放炮工随身携带不能转交他人。炸药箱及雷管箱应避开电器设备，运输轨道、金属导体，应放置在顶板完好的安全地点。
6. 工作面必须严格执行“一炮三检”和“三人连锁”的放炮制度。
其他有关安全事项按《+585水平煤仓开拓掘进作业规程》执行。
第二节：装、卸载硐室工程施工工艺
装、卸载硐室工程施工工艺大致分为1.模板工程，包括模板制作、安装、拆模。2.钢筋工程包括钢构件的制作、焊接或帮扎安装。3.混凝土工程包括配比制作、浇筑及保养。
一. 模板工程
1. 模板制作材料采用竹压板，不但强度高而且易造型拼装，支护材料采用扣管件和原木结合使用。
2. 模板安装注意事项
（1） 模板安装支架必须牢固稳定，管脚铺设垫板。
（2） 模板接缝不应漏浆，模板内不应有虚土、积水、杂物等。
（3） 模板垂直度偏差不得大于15 mm。
（4） 在涂刷模板隔离剂时，不得沾污钢筋和混凝土接茬处。
3. 模板拆除注意事项
（1） 拆模时间，主要承重结构应大于18天，其他素混凝土结构应大于7天才可拆除。
（2） 严格掌握拆模顺序，并且小心拆除，不可重创，主要承重模后拆。
二.钢筋工程
1． 制作必须符合设计要求，安装必须符合设计要求和规范规定。
2． 在浇筑混凝土前，必须报请对钢筋工程的隐蔽前检查验收。
三、砼制做、运输和浇筑规定
1、 严格按配合设计比进行计量配料，搅拌质量应符合规范规定。
2、 砼运输浇筑及间歇时间不得超过3小时，应随拌、即运、即用。
3、 砼浇筑不应有露筋、蜂窝、孔洞、夹渣、疏松、裂缝、连接部及外表质量缺陷。
第二章 说明
本作业规程为《+585水平煤仓开拓掘进作业规程》之补充，二者合并执行。
