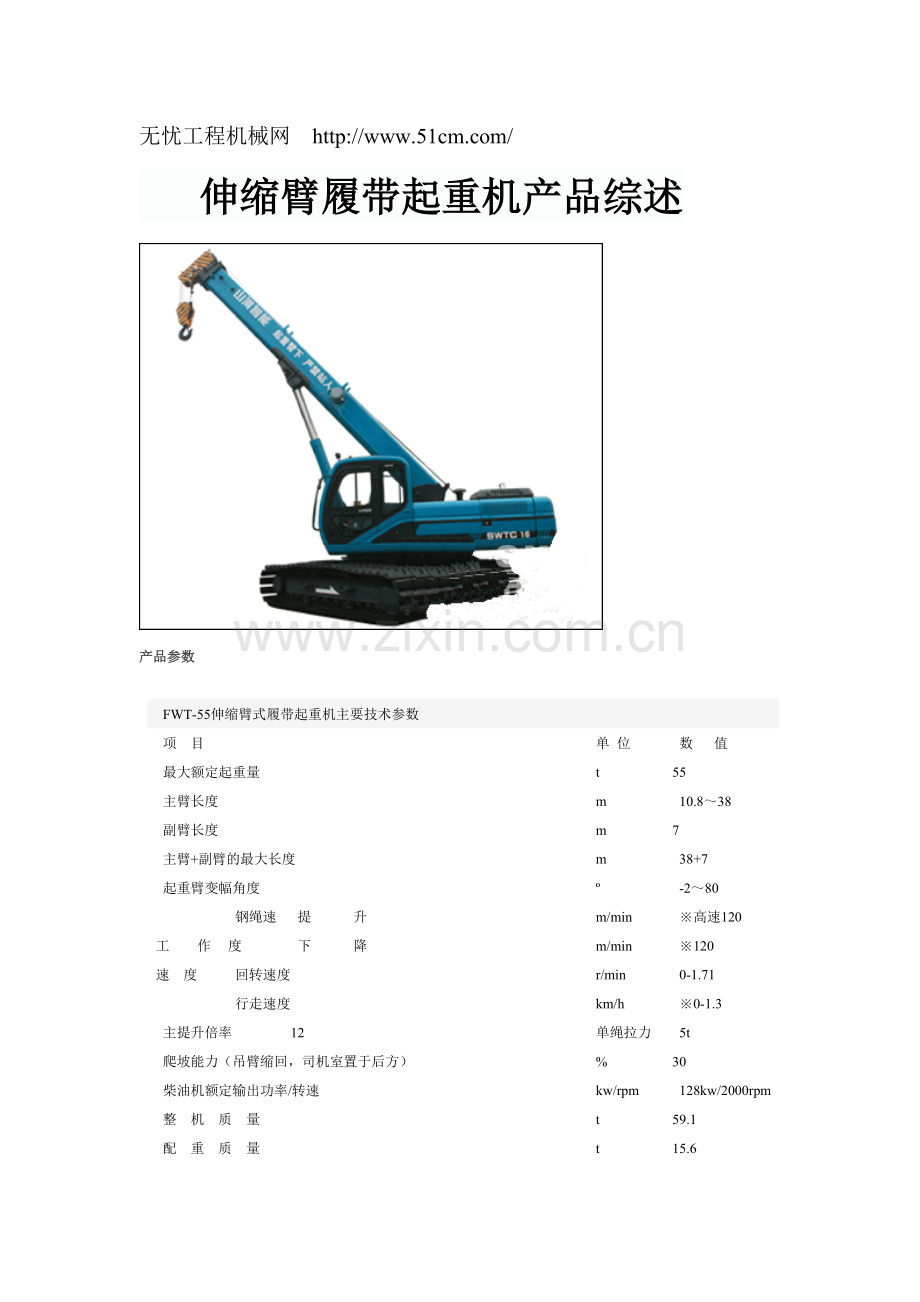

伸缩臂履带起重机产品综述

产品参数

FWT-55伸缩臂式履带起重机主要技术参数
项 目
单 位
数 值
最大额定起重量
t
55
主臂长度
m
10.8～38
副臂长度
m
7
主臂+副臂的最大长度
m
38+7
起重臂变幅角度
º
-2～80
工 作 速 度
钢绳速度
提 升
m/min
※高速120
下 降
m/min
※120
回转速度
r/min
0-1.71
行走速度
km/h
※0-1.3
主提升倍率
12
单绳拉力
5t
爬坡能力（吊臂缩回，司机室置于后方）
%
30
柴油机额定输出功率/转速
kw/rpm
128kw/2000rpm
整 机 质 量
t
59.1
配 重 质 量
t
15.6
外 形 尺 寸
mm
13020×3200×3290
接地比压
kg/cm2
0.7

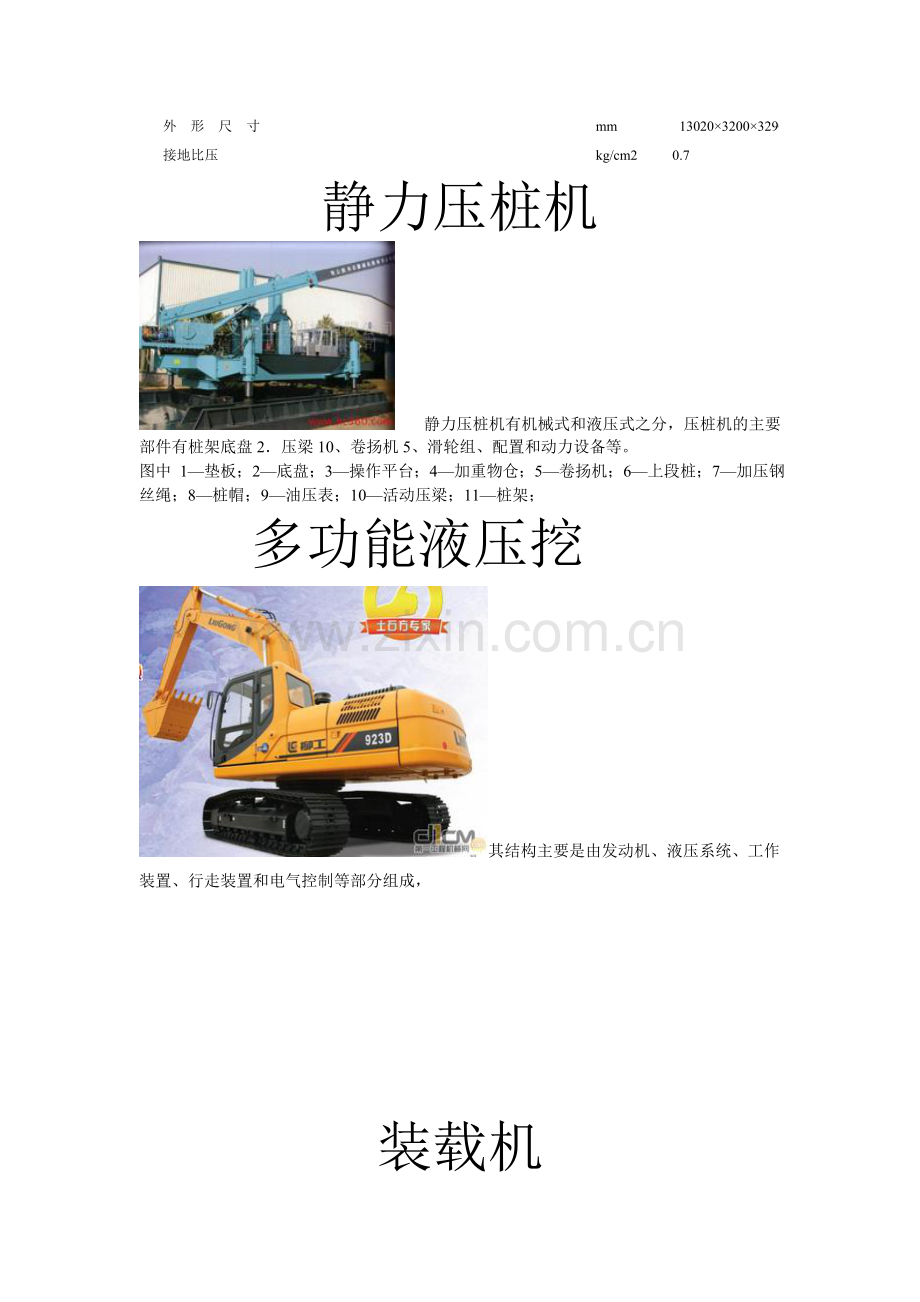

静力压桩机
静力压桩机有机械式和液压式之分，压桩机的主要部件有桩架底盘2．压梁10、卷扬机5、滑轮组、配置和动力设备等。
图中 1—垫板；2—底盘；3—操作平台；4—加重物仓；5—卷扬机；6—上段桩；7—加压钢丝绳；8—桩帽；9—油压表；10—活动压梁；11—桩架；
多功能液压挖其结构主要是由发动机、液压系统、工作装置、行走装置和电气控制等部分组成，

装载机

装载机是一种广泛用于公路、铁路、建筑、水电、港口、矿山等建设工程的土石方施工机械，它主要用于铲装土壤、砂石、石灰、煤炭等散状物料，也可对矿石、硬土等作轻度铲挖作业。
包括发动机，变矩器，变速箱，前、后驱动桥，简称四大件 1. 发动机 　　2. 变矩器上有三个泵，工作泵（供应举升，翻斗压力油）转向泵（供应转向压力油）变速泵也称行走泵（供 应变矩器，变速箱压力油），有些机型转向泵上还装有先导泵（供应操纵阀先导压力油） 　　3..工作液压油路，液压油箱，工作泵，多路阀，举升油缸和翻斗油缸 　　4. 行走油路：变速箱油底壳油，行走泵，一路进变矩器一路进档位阀，变速箱离合器 　　5. 驱动：传动轴，主差速器，轮边减速器 　　6. 转向油路：油箱，转向泵，稳流阀（或者优先阀）转向器，转向油缸 　　7. 变速箱有一体的（行星式）和分体的（定轴式）两种
整机性能参数
1.铲斗容量: 3 m3 　　2.额定载荷: 5000 kg 　　3.动臂举升时间(满载): ≤6.2 s 　　4.动臂下降时间(空载): ≤3.4 s 　　5.铲斗前倾时间: ≤1.5 s 　　三项和 ≤11s 　　6.铲斗上翻角(铲斗最高时): 60.5 0 　　7.铲斗下翻角(铲斗最高时): 45 0 　　8.最大卸载距离(最大卸载高度时): 1035±20 mm 　　9.最大卸载高度: 3100±20 mm 　　10.挖掘深度: 60 mm 　　11.轴距: 3250±20 mm 　　12.轮距: (前轮): 2150±10 mm 　　(后轮): 2150±10 mm 　　13.最小离地间隙: 431±10 mm 　　14.外廓最小转弯半径: 6095 mm 　　15.铲斗外侧最小转弯半径: 6775 mm 　　16.爬坡度: 300 　　17.行驶速度: 前进 后退 　　1) 一档(1sr): 7 7 km/h 　　2) 二档(2nd): 12.7 12.7 km/h 　　3) 三档(3rd): 24.5 24.5 km/h 　　4) 四档(4th): 38.5 km/h 　　18. 牵引力: 159±5 KN 　　19. 最大掘起力(转斗): 160±5 KN 　　20. 倾翻载荷(全转向): 105 KN 　　21.外形尺寸: 　　1) 长: 8060±100 mm 　　2) 宽: 2750±20 mm(车轮外侧) 2976±10mm(斗宽) 　　3) 高: 3467±50 mm 　　22.自重: 16800±200 kg 　　23.抱叉形式: 交叉式 　　24.标准卡径: 350mm [2]

潜孔钻机

伸缩臂叉装车
使用货叉和吊具搬运块状、条状、不规格形状建材；使用料斗搬运散料、平整地面；使用高空作业平台进行高空安装；使用玻璃吸盘安装幕墙；等等。

掘进机
掘进机是用于开凿平直地下巷道的机器。掘进机分为开敞式掘进机和护盾式掘进机。价格一般在上亿元人民币。主要由行走机构、工作机构、装运机构和转载机构组成。随着行走机构向前推进，工作机构中的切割头不断破碎岩石，并将碎岩运走。有安全、高效和成巷质量好等优点，但造价大，构造复杂，损耗也较大。
推土机
履带式推土机主要由发动机、传动系统、工作装置、电气部分、驾驶室和机罩等组成。其中，机械及液压传动系统又包括液力变矩器、联轴器总成、行星齿轮式动力换挡变速器、中央传动、转向离合器和转向制动器、终传动和行走系统等。

伸缩车

又称抽拉车,是货物运输专用半挂车的一种.一般用来运输原木,长管材,长圆钢,电杆等较长且不宜分离运输的货物.一般分为3种:平板伸缩车,栏板伸缩车,鹅颈伸缩车,这是按车型划分的.按底盘结构可分为两种:单腔伸缩车和双腔伸缩车两种.按伸缩方式可分为前腔伸缩车和后腔伸缩车两种.无论前腔或后腔,单腔或双腔伸缩车都是在纵梁内伸缩,一般是刹住后段,伸前段.
挖掘机
挖掘机，又称挖掘机械 挖掘机最重要的三个参数：操作重量（质量），发动机功率和铲斗斗容。
整机工作重量(kg)：
5吨以下</< td>
铲斗容量(ISO标准)(m²)：
0.14
动臂长度(mm)：

斗杆长度(mm)：

性能
接地比压(Kpa)：

回转速度(rpm)：
13.5
行走速度(Km/h)：
4.2
爬坡能力(%)：
58
铲斗挖掘力(ISO标准)(KN)：
23.2
斗杆挖掘力(ISO标准)(KN)：

发动机
发动机型号：
4TNV88
额定功率(Kw/rpm)：
27.1/2200
总排量(行程总容积)(L)：
2.19
汽缸数：
6
缸径*行程(mm*mm)：
102*130

半挂车/拖车
半挂车是车轴置于车辆重心（当车辆均匀受载时）后面，并且装有可将水平或垂直力传递到牵引车的联结装置的挂车

牵引车
前面有驱动能力的车头叫牵引车，后面没有牵引驱动能力的车叫挂车，挂车是被牵引车拖着走的。牵引车和挂车的连接方式有两种：第一种是挂车的前面一半搭在牵引车后段上面的牵引鞍座上，牵引车后面的桥承受挂车的一部分重量，这就是半挂；第二种是挂车的前端连在牵引车的后端，牵引车只提供向前的拉力，拖着挂车走，但不承受挂车的向下的重量，这就是全挂。
翻斗车
翻斗车是一种特殊的料斗可倾翻的短途输送物料的车辆。车身上安装有一个“斗”状容器，可以翻转以方便卸货。

铲土机
挖土﹑运土用的一种机器。刮刀刮下的土可以自动装入斗中运走。也叫铲运机。

水泥搅拌机

用来运送建筑用的混凝土的专用卡车；由于它的外形，也常被称为田螺车。这类卡车上都装置圆筒型的搅拌筒以运载混合后的混凝土。在运输过程中会始终保持搅拌筒转动，以保证所运载的混凝土不会凝固。运送完混凝土后， 通常都会用水冲洗搅拌筒内部， 防止硬化的混凝土占用空间， 使搅拌筒的容积越来越少。

汽车起重机
汽车起重机是装在普通汽车底盘或特制汽车底盘上的一种起重机，其行驶驾驶室与起重操纵室分开设置。这种起重机的优点是机动性好，转移迅速。缺点是工作时须支腿，不能负荷行驶，也不适合在松软或泥泞的场地上工作。

随车起重机

随车起重机是指安装在汽车底盘上,在一定范围内垂直提升和水平搬运重物的多动作起重机械，又称随车吊，属于物料搬运机械 。
