序列图的建模步骤
1．创建和删除序列图
1.1 创建序列图
新建一个序列图的方式有两种：
1.1.1 在逻辑视图中增加序列图
1）一般情况下，序列图属于系统的逻辑模型，因此可以使用“Logical View”的右键菜单——〉“New”——〉“Sequence Diagram”，如下图所示：

然后输入序列图的名称，如下图所示：

接着双击新增的序列图名称，开始输入序列图，如下图所示：

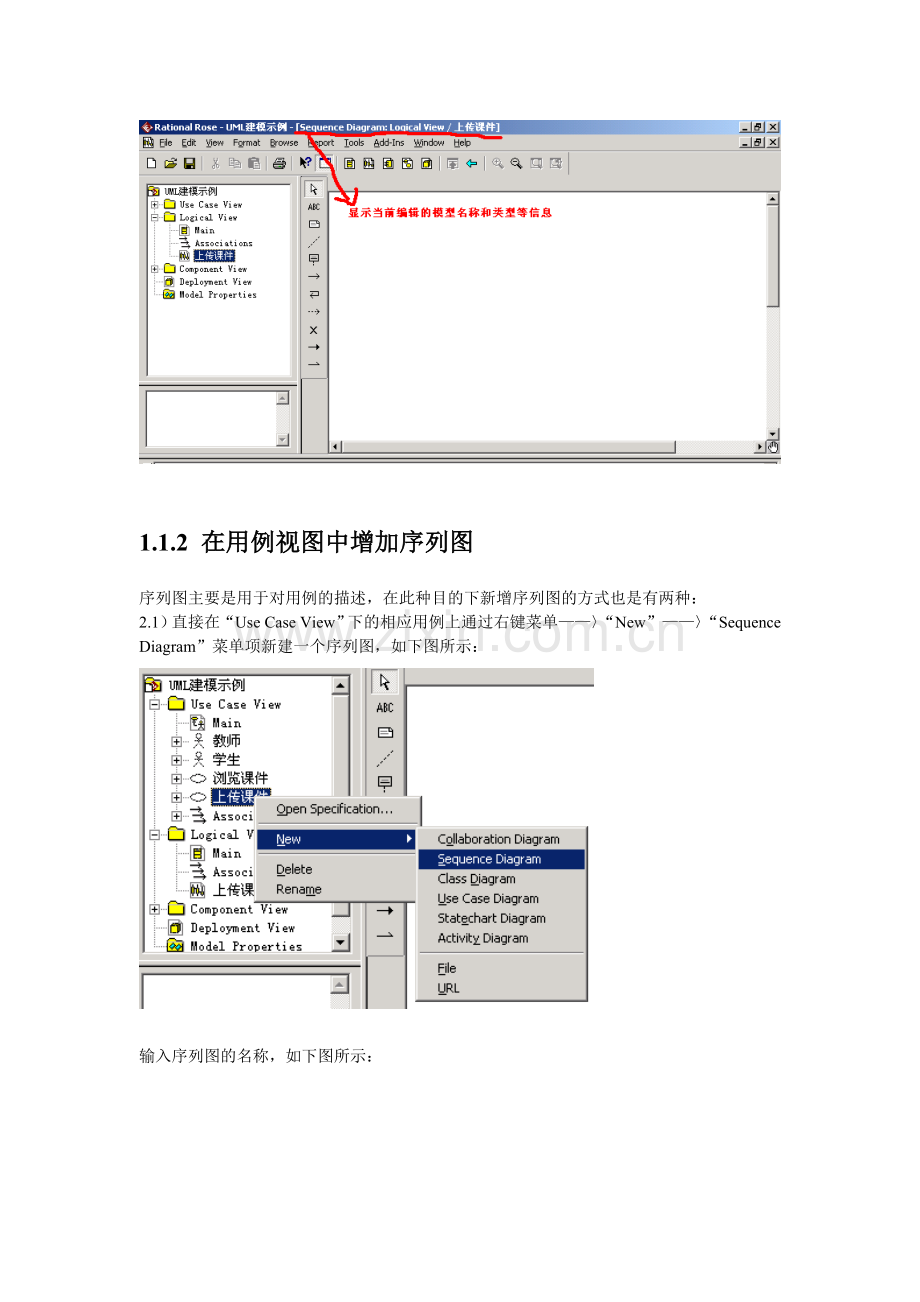

1.1.2 在用例视图中增加序列图
序列图主要是用于对用例的描述，在此种目的下新增序列图的方式也是有两种：
2.1）直接在“Use Case View”下的相应用例上通过右键菜单——〉“New”——〉“Sequence Diagram”菜单项新建一个序列图，如下图所示：

输入序列图的名称，如下图所示：

输入完序列图的名称后，双击此序列图的名称开始输入序列图的内容。

2.2）在用例图中使用用例的属性窗口来新增序列图。如下图所示，在用例“浏览课件”的“Specification”属性窗口中的“Diagrams”项目下，通过右键菜单——〉“Insert Sequence Diagram”，

输入序列图的名称，如下图所示：

双击此序列图名称，进入序列图的编辑界面。
1.2 删除序列图
不管是在逻辑视图（Logical View）还是在用例视图（Use Case View），删除序列图的方式都是一样的。都是选中需要删除的序列图，右键菜单——〉“Delete”，即可直接删除，如下图所示。注意，在Rational Rose2003环境下，所有的删除操作都是没有提示的。

1.3 修改序列图的名称
不管是在逻辑视图（Logical View）还是在用例视图（Use Case View），修改序列图名称的方式都是一样的。都是选中需要修改名称的序列图，右键菜单——〉“Rename”，如下图所示：

2．增加和删除对象
2.1 增加对象
在序列图中，增加对象的方式主要有两种：
2.1.1 使用原有的模型元素作为序列图的对象
使用拖放的方式把原有的模型元素作为序列图的对象，如下图所示：

注意：可以被拖放的模型元素有参与者（Actor）和类（Class）这两种模型元素。
2.1.2 增加新的序列图对象
在序列图的界面中，选择对象（Object）工具，如下图所示：

然后输入对象名称，如下图所示：

2.2 删除对象
删除序列图中的对象主要有2种方式：
2.2.1 使用右键菜单删除对象
如下图所示，选择需要删除的对象，使用右键菜单——〉“Edit”——〉“Delete from Model”菜单项即可删除该对象。

2.2.2 使用快捷键删除对象
使用快捷键的方式比使用菜单项要简单，选中需要删除的对象，使用Ctrl+D的方式即可删除该对象。

2.3 终结对象在序列图中的生命
选择对象生命终结符号，如下图所示：

选择需要终止生命的对象的生命线，如下图所示：

3．增加和删除对象间的消息
3.1增加对象间的消息
如下图所示，选择对象消息（Object Message），

按住鼠标左键，从需要发出消息的对象的生命线开始，拖动线段直到接收消息的对象为止，松开鼠标左键。入下图所示：

然后输入消息的名称。还需要设置哪些对象是在交互的过程中被创建的，如下图所示：

在增加对象的消息时，还可以增加发送给对象自己的消息，如下图所示：

3.2 设置消息的不同类型
双击需要设置消息类型的消息，在“Detail”项目中进行消息类型的设置，如下图所示：

一旦消息的类型改变之后，消息的符号也会跟着进行相应的变化。

3.3 删除对象间的消息
与删除对象的方式一样，删除对象消息的方式也是两种，一种是使用右键菜单，另外一种使用Ctrl+D的快捷键方式删除。
使用右键菜单的方式如下：
右键点击需要删除的消息，在弹出的菜单中选择——〉“Edit”——〉“Delete from Model”，如下图所示：

4．设置序列图的项目属性
设置序列图的项目属性的方法如下：主菜单——〉“Tools”——〉“Options”，在弹出的窗口中选择“Diagram”标签，如下图所示：
