实验九 使用QJ—45电桥测试环路电阻
（一）实验目的
（1）掌握QJ—45的原理
（2）能识别QJ—45电桥的面板及各部件的功能
（3）掌握使用QJ—45电桥测试环组的方法
（二）实验要求
1.正确使用QJ—45电桥
2.熟练掌握用QJ—45电桥测试环路电阻的步骤
3.正确的读数
（三）实验器材、工具
全塑电缆（50对）、电工刀、斜口钳、QJ—45电桥、计时器。
（四）技能鉴定要求
1.正确使用仪表，测试障碍性质准确
2.测试步骤清楚，熟悉测试原理
3.准确测出各类障碍的距离（初级不要求）
4.仪表使用不正确扣10分，测试步骤不正确扣5分
（五）实验前准备内容
1．电桥电路的基本原理
电桥电路基本形式如图1所示：
若电桥电路平衡，则流经电阻R上的电流为零。电桥平衡的条件为相邻桥臂上的电阻的比值相等（或相对臂上的电阻值的乘积相等）。根据这一特点，当电桥平衡时，若桥臂上四个电阻值已知三个，可求得第四个。
电桥就是根据电桥平衡的原理制成的。

如图2，在直流电桥中，为了测试未知电阻，将图1中的电阻换成待测电阻；为了调节电桥的平衡，将图1中的电阻换成可调电阻；为了观测电桥是否平衡，将图1中电阻R换成检流计。当电桥调试平衡后则：

2．QJ—45电桥结构及使用

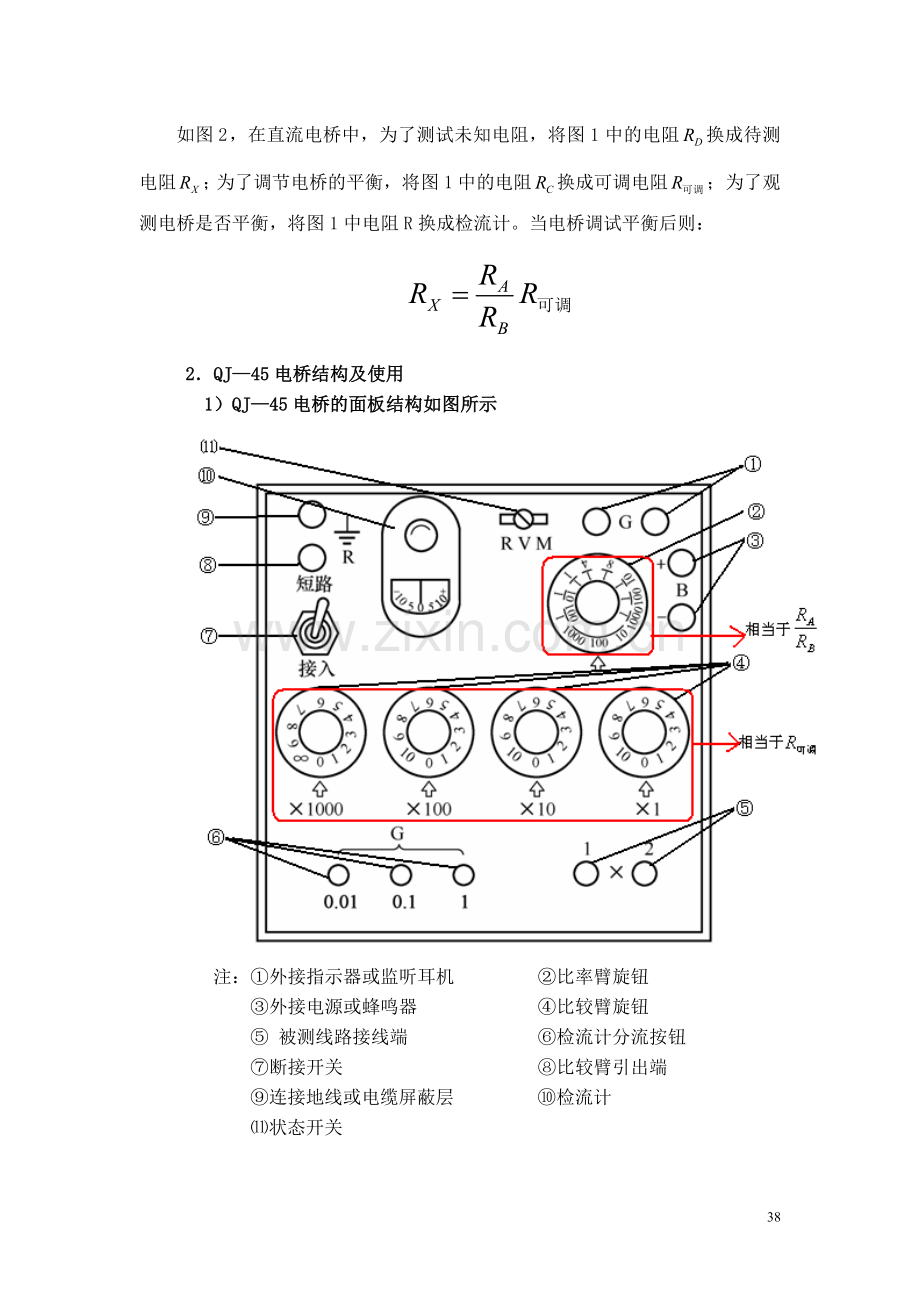

1）QJ—45电桥的面板结构如图所示

注：①外接指示器或监听耳机 ②比率臂旋钮
③外接电源或蜂鸣器 ④比较臂旋钮
⑤ 被测线路接线端 ⑥检流计分流按钮
⑦断接开关 ⑧比较臂引出端
⑨连接地线或电缆屏蔽层 ⑩检流计
⑾状态开关

2）QJ—45电桥面板面板上各部件功能
①G接线端：为外接检流计接线柱。若电桥内检流计灵敏度低时，可以接灵敏度高的检流计。当外接检流计或耳机时，内接检流计自动从电路断开，并且本身短路。
②比率臂旋钮：用来改变Ra和Rb之比有八挡。
③ B(+,-)接线端：为外接电源接线柱。电桥内部电源为4.5V，为了提高电桥灵敏度或延长测试距离，可以外接较高电压。当外接电压超过22.5V(最大200V),每伏应串接50欧姆的限流保护电阻。
④比较臂旋钮：共四个，用来选择四组串联的电阻箱。并使电桥平衡。
⑤ X(1、2)接线端：为连接被测线路接线端
⑥G按钮：检流计分流按钮，共分三挡，0.01-0.1-1表示电桥由粗到细的平衡状态
⑦内、外接检流计转换开关。
⑧R接线端：比较臂引出端，当本机比较臂不够用时使用。
⑨地：为接地接线端。
⑩检流计：为判断电桥是否平衡的指示器，是一种高灵敏度检流计，也是本仪器的核心部件。
⑾R-V-M电键：为测量方法变换电键。扳向“R”为测量未知电阻（普通电桥法）；扳向“M”为可变比例臂测试法（茂来法）；扳向“V”为固定比例测试法（伐来法）。
3）用户电缆线路环组标准值
单盘电缆芯线在温度20.C时环阻要求如下；
线径（mm） 环阻（ /KM）
0.32 ≤472
0.40 ≤296
0.50 ≤190
0.60 ≤131.6
0.80 ≤73.20
（六）实验内容和步骤
1.测量环路电阻的电路如图：

A／B：比率臂指示值； R：比较臂指示值；X：环路电阻的阻值

2．将芯线末端短路（混线）
3．将断接开关扳向“断开”，状态开关扳向“R”，转动检流计旋钮，使指针指向“0”。如图
4.将被测芯线始端（测试端）接在 仪表X1和X2端子上、开关扳向“接入”
、 估计被测电阻值，选择（调整）合适的比率臂。如图
5.在调电桥平衡前，一般使比较臂旋钮处于中间数值。
6.先按下“0.01G(粗调)”按钮，观察检流计指针偏向。当指针指向“+”时，增加比较臂阻值；当指针指向“-”时减小比较臂阻值，当指针指向“0”时，说明电桥基本平衡。重复上述步骤，依次按“0.1(中调)”“1（细调）”G挡分别调比较臂旋钮直至电桥平衡。
7.电桥平衡后，进行读数。例如下图
比较臂的读数(R)=1000x3+100x8+10x4+1x2=3842
比率臂值（）=1/1000
待测电阻的环阻（）=X R=1/1000X3842=3.84欧姆
注意：在测量阻值大于时，若发现检流计指针偏转不显著，可在仪器G接线端子外接高灵敏度检流计。
（七）QJ—45电桥使用注意事项
1.使用时电桥要平放。
2.应正确使用仪表，正确选择比率臂，按G按钮时一定要按照0.01,0.1,1的顺序，否则易损坏表头。
3.在使用前，如表的指针不在0位应校正表的指针指向0位。
4.在测量环路电阻时，指针指向“+”时，增加比较臂阻值。指针指向“-”时减小比较臂阻值。
5.仪表不用时，及时取出电池。
（八）思考题
1.简要说明电路电桥的基本原理？
2.画出QJ—45测量环路电阻的原理图，并做简要说明？
3.QJ—45电桥使用注意事项?
