简易充电器课程设计.doc

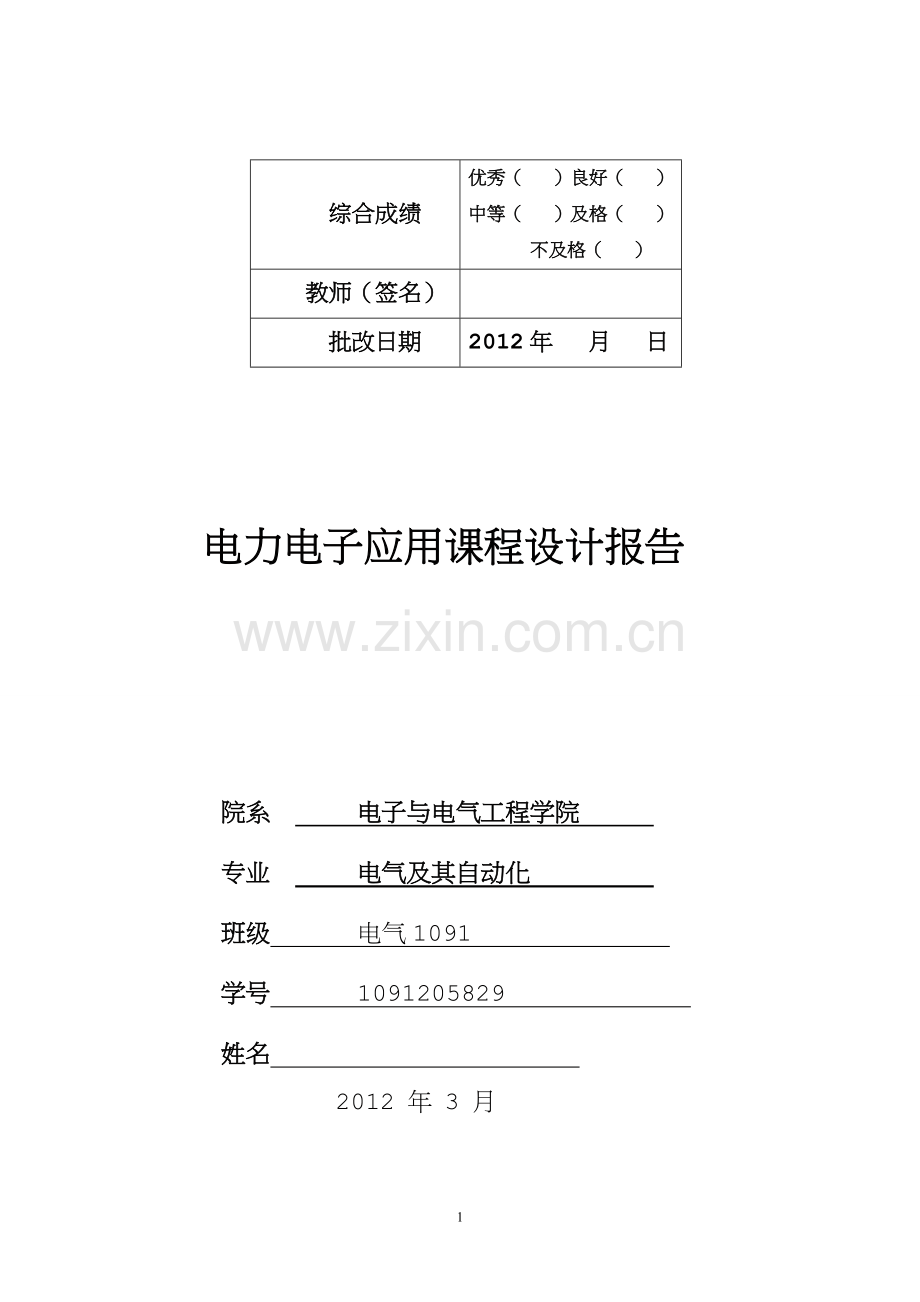

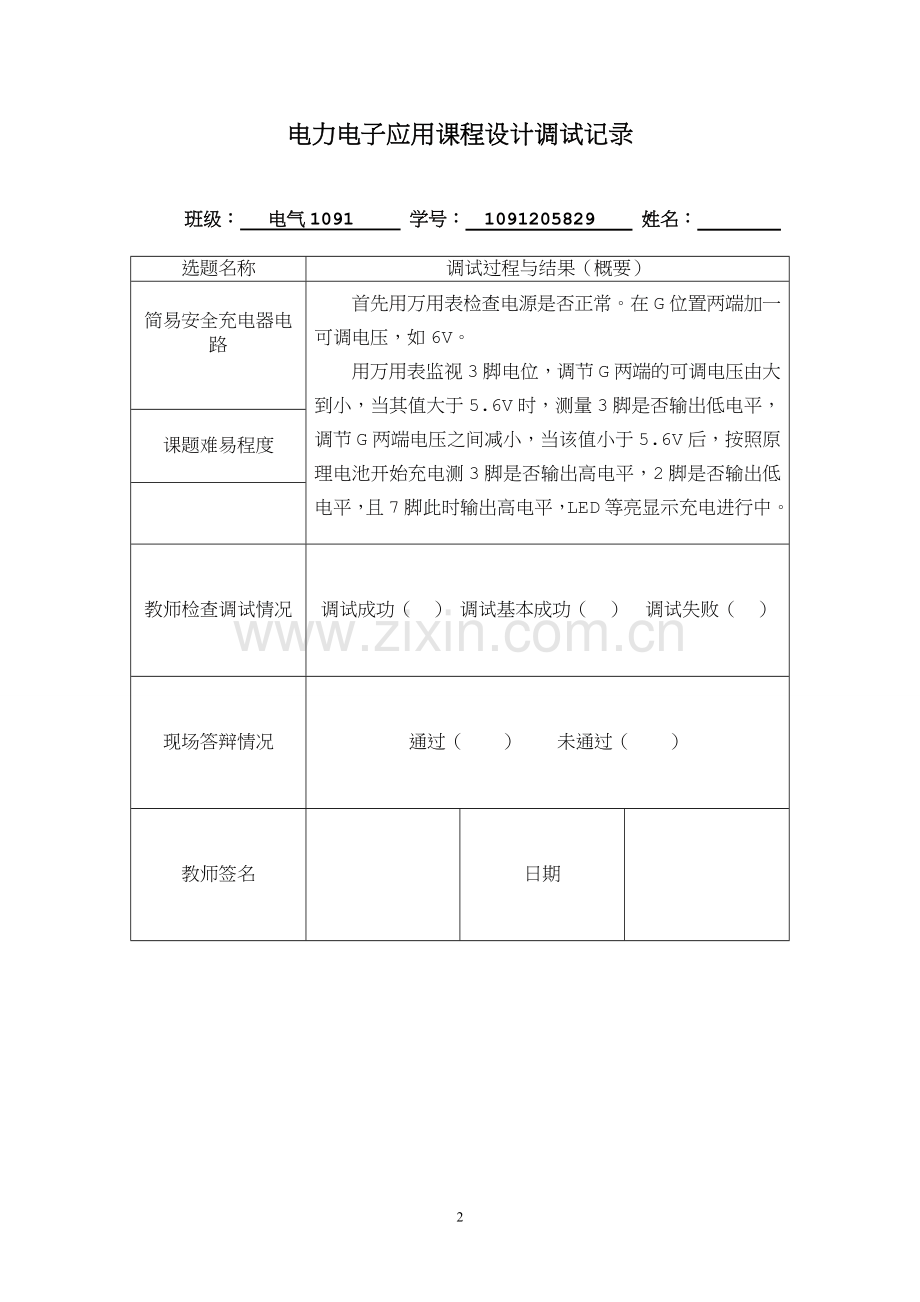

综合成绩优秀（ ）良好（ ）中等（ ）及格（ ）不及格（ ）教师（签名）批改日期2012年 月 日电力电子应用课程设计报告院系 电子与电气工程学院 专业 电气及其自动化 班级 电气1091 学号 1091205829 姓名 2012 年 3 月电力电子应用课程设计调试记录班级： 电气1091 学号： 1091205829 姓名： 选题名称调试过程与结果（概要）简易安全充电器电路首先用万用表检查电源是否正常。在G位置两端加一可调电压，如6V。用万用表监视3脚电位，调节G两端的可调电压由大到小，当其值大于5.6V时，测量3脚是否输出低电平，调节G两端电压之间减小，当该值小于5.6V后，按照原理电池开始充电测3脚是否输出高电平，2脚是否输出低电平，且7脚此时输出高电平，LED等亮显示充电进行中。课题难易程度教师检查调试情况调试成功（ ） 调试基本成功（ ） 调试失败（ ）现场答辩情况通过（ ） 未通过（ ）教师签名日期目 录前言 4第 1 章 设计方案 5 1.1工作原理 5 1.2工作原理图 6第 2 章 电路的三大模块功能 6 2.1电源电路模块 6 2.2电压比较器模块 10 2.3指示电路模块 13第 3 章 集成块基本功能 13 3.1有关NE555的原理及说明 13 3.2三端集成稳压器 LM7809 15第 4 章 自动充电器电路模块连接、系统调试和完善17 4.1用protel软件设计PCB板 17 4.2制作电路板 18 4.3电路调试 19感想 19参考文献 19引 言从18世纪法拉第发现了电磁现象以来，人类社会便进入了电子时代。经过不断发展，电子产品越来越多的呈现在我们面前。由于电能的清洁高效、易于转变成其它形式的能源的特点，电子技术越来越被人们重视。充电器是伴随着充电电池的发展而发展的，早期出现的充电器多为镍镉电池充电器，随着消费者和产业的环保意识增强，碱性一次电池和含有有毒金属镉等二次电池使用日益受到限制，可充电电池得到了广泛的使用。镍镉电池作为一种便携式电源，具有体积小、容量大、内阻小、输出电压平稳以及可反复充电等特点，正被越来越广泛地应用于计算机、电子测量仪表和各类通信设备中，由于其价格比普通的锌锰电池昂贵，因此科学合理地使用镍镉电池显得非常重要，而选择正确、可靠的充电方式是充分发挥镍镉电池效能和保证其寿命的关键。下面我们来介绍一种可以满足以上要求的全自动充电器。关键字 桥式整流 晶闸管 电容滤波1 设计方案1.1 工作原理电路电源由变压器T降压，二极管VD1VD4整流，三端稳压集成块A1稳压及电容C1,C2滤波后供给， 通电后可输出稳定的9V直流电压供给充电器使用。电压比较器由时基电路A2组成，在它的控制端5脚由一个稳压二极管VS（稳定电压为5.6V），所以将电路的复位电平定在5.6V。发光二极管VL为充电指示器。1节5号镍镉电池正常工作电压为1.2V，充电终止电压为1.4V左右。G为4节待充的镍镉电池，所以充电终止电压为41.4V=5.6V。将电池装入充电支架后，合上电源开关S，便可开始充电。电路工作过程：由于电容C3两端电压不能突变，刚通电时，A2的2脚为低电平，A2被触发置位，3脚输出高电平，此高电平经电位器RP、二极管VD5向电池G充电，改变RP值可以调节充电电流的大小。此时A2的7脚被悬空，VL发光指示电路在充电。随着充电不断进行，G两端电压逐渐升高，当升至5.6V时，A2复位，3脚输出低电平，充电自动终止，同时A2内部放电管导通，7脚输出低电平，VL熄灭表示充电结束。 1.2 电路原理图全自动镍镉电池充电器的电路如下图所示，充电器主要由电源电路、电压比较器及指示电路等组成。 图1-1电路原理图2 电路的三大模块功能2.1 电源电路模块稳压电源一般由变压器、整流器和稳压器三大部分组成，变压器把市电交流电压变为所需要的低压交流电。整流器把交流电变为直流电。经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。 如下图所示：把220V交流变成低压直流的四个组成部分：降压整流滤波稳压。图2-1稳压电源工作原理图1、整流电路是将工频交流电转为具有直流电成分的脉动直流电，二极管在电路中起开关的作用。2、滤波电路是将脉动直流中的交流成分滤除，减少交流成分，增加直流成分，电容和电感起滤波的作用。3、稳压电路对整流后的直流电压采用技术进一步稳定直流电压。 三端稳压器是常用的稳压器件。2.1.1 电源变压器把输入U1的有效值220V，频率50HZ的电网电压变换成所需要的电压U1，一般情况下，直流电压的数值和电网电压有效值相差很大，因此需要通过电源变压器降压后，再对交流电压进行处理。下面介绍一下变压器的工作原理变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。图2-2变压器原理图变压器的基本原理是电磁感应原理，现以单相双绕组变压器为例说明其基本工作原理（如上图）：当一次侧绕组上加上电压1时，流过电流1，在铁芯中就产生交变磁通1，这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势1，2，感应电势公式为：E=4.44fNm式中：E-感应电势有效值f-频率N-匝数m-主磁通最大值由于二次绕组与一次绕组匝数不同，感应电势E1和E2大小也不同，当略去内阻抗压降后，电压1和2大小也就不同。当变压器二次侧空载时，一次侧仅流过主磁通的电流（0），这个电流称为激磁电流。当二次侧加负载流过负载电流2时，也在铁芯中产生磁通，力图改变主磁通，但一次电压不变时，主磁通是不变的，一次侧就要流过两部分电流，一部分为激磁电流0，一部分为用来平衡2，所以这部分电流随着2变化而变化。当电流乘以匝数时，就是磁势。上述的平衡作用实质上是磁势平衡作用，变压器就是通过磁势平衡作用实现了一、二次侧的能量传递。2.1.2 桥式整流电路： 整流电路的目的是利用其具有单向导电性的整流元件，将正负交替的正弦交流电压U1整流成单方的脉动电压U2。本设计中采用的是桥式整流电路，如图2-3：图 2-3桥式整流原理图桥式整流电路，也可认为它是全波整流电路的一种，变压器绕组按图3方法接四只二极管。 D 1 D 4 为四只相同的整流二极管，接成电桥形式，故称桥式整流电路。利用二极管的导引作用，使在负半周时也能把次级输出引向负载。具体接法如图所示，从图中可以看到，在正半周时由D1、D2导引电流自上而下通过RL，负半周时由D3、D4导引电流也是自上而下通过 RL ， 从而实现了全波整流。 在这种结构中，若输出同样的直流电压，变压器次级绕组与全波整流相比则只须一半绕组即可，但若要输出同样大小的电流，则绕组的线径要相应加粗。 至于脉动，和前面讲的全波整流电路完全相同。由于整流电路的输出电压都含有较大的脉动成分。为了尽量压低脉动成分，另一方面还要尽量保留直流成分，使输出电压接近理想的直流，这种措施就是滤波。滤波通常是利用电容或电感的能量存储作用来实现的。2.1.3 滤波电路 整流电路虽然可将交流电变成直流电，但其脉动成分较大，在一些要求直流电平滑的场合是不适用的，需加上滤波电路，以减小整流后直流电中的脉动成分。为了减小电压U2的脉动，需通过低通滤波使输出电压平滑，理想情况下，应将交流分量全部滤掉，使滤波电路的输出电压仅有直流电压，然而，由于滤波电路为无源电路，所以，接入负载后势必会影响滤波效果，对电源电源稳定性要求不高的电子电路滤波，整流后的直流电压U3可作为供电电源。下面介绍一下电容滤波的原理 。在小功率整流电路中主要采用电容滤波。电容滤波的电路图如下所示，当电刚接通时，U2从正半周的零值开始增加，二极管D1,D3导通，导通电流一路向负载RL供电+另一路向电容充电，由于二极管的导通电阻很小，充电时间常数很小，电容两端电压UC几乎与U2同步增大。当UC=U2时，U2开始下降，此时U2小于UC。二极管收反向电压作用而截止，电容C向RL放电，由于放电常数很小，UC按照指数规律缓慢下降当UC=|U2|时，U2的负半周使D2,D4正偏导通。电容C又充电，重复上述过程，得出图中（b ）的波形显然比没有滤波时平滑的多。图2-4单向桥式整流电容滤波电路(a)电路图 (b)U2 Uc Uo波形 (c)二极管电流ID波形2.1.4 稳压电路交流电压通过整流，滤波后虽然变为交流分量较小的直流电压，但当电网波动或负载变化时，平均值也将随之变化。因此，稳压电路的功能是：使输出直流电压U4基本不受电网电压波动和负载变化影响，从而获得足够高的稳定性1、稳压电路概述 引起输出电压变化的原因是负载电流的变化和输入电压的变化，参见图2-7。 负载电流的变化会在整流电源的内阻上产生电压降，从而使输入电压发生变化。 图2-5稳压电源方框图2、集成稳压器集成稳压器是指将不稳定的直流电压变为稳定的直流电压的集成电路。由于集成稳压器具有稳压精度高、工作稳定可靠、外围电路简单、体积小、重量轻等显箸优点，在各种电源电路中得到了普遍的应用。常用的集成稳压器有：金属圆形封装、金属菱形封装、塑料封装、带散热板塑封、扁平式封装、双列直插式封装等。在电子制用中应用较多的是三端固定输出稳压器。78xx系列集成稳压器是常用的固定正输出电压的集成稳压器，输出电压有5V、6V、9V、12V、15V、18V、24V等规格，最大输出电流为1.5A。它的内部含有限流保护、过热保护和过压保护电路，采用了噪声低、温度漂移小的基准电压源，工作稳定可靠。78xx系列集成稳压器为三端器件：1脚为输入端，2脚为接地端，3脚为输出端，使用十分方便它的电路符号外形如图下所示。 要特别注意，不同型号，不同封装的集成稳压器,它们三个电极的位置是不同的，要查手册确定。2.2 电压比较器模块2.2.1 电压比较器原理比较器是由运算放大器发展而来的，比较器电路可以看作是运算放大器的一种应用电路。由于比较器电路应用较为广泛，所以开发出了专门的比较器集成电路。图2-6电压比较器原理图 图3-6(a)由运算放大器组成的差分放大器电路，输入电压VA经分压器R2、R3分压后接在同相端，VB通过输入电阻R1接在反相端，RF为反馈电阻，若不考虑输入失调电压，则其输出电压Vout与VA、VB及4个电阻的关系式为：Vout=(1+RF/R1)R3/(R2+R3)VA-(RF/R1)VB。若R1=R2，R3=RF，则Vout=RF/R1(VA-VB)，RF/R1为放大器的增益。当R1=R2=0(相当于R1、R2短路)，R3=RF=(相当于R3、RF开路)时，Vout=。增益成为无穷大，其电路图就形成图2-7(b)的样子，差分放大器处于开环状态，它就是比较器电路。实际上，运放处于开环状态时，其增益并非无穷大，而Vout输出是饱和电压，它小于正负电源电压，也不可能是无穷大。从图3-6中可以看出，比较器电路就是一个运算放大器电路处于开环状态的差分放大器电路。2.2.2 工作过程 本设计中电压比较器由时基电路组成，在它的控制端接有一个稳压二极管VS所以将电路的复位电平定在5.6V。发光二极管VL为充电指示器。下面我们来介绍一下时基电路的工作过程图2-7555时基电路内部等效电路图图 2-8555时基电路等效功能电路图 从NE555时基电路的内部等效电路图中可看到，VTl-VT4、VT5、VT7组成上比较器Al，VT7的基极电位接在由三个5k电阻组成的分压器的上端，电压为VDD；VT9-VT13组成下比较器A2，VTl3的基极接分压器的下端，参考电位为VDD。在电路设计时，要求组成分压器的三个5k电阻的阻值严格相等，以便给出比较精确的两个参考电位VDD和VDD。VTl4-VTl7与一个4.7k的正反馈电阻组合成一个双稳态触发电路。VTl8-VT21组成一个推挽式功率输出级，能输出约200mA的电流。VT8为复位放大级，VT6是一个能承受50mA以上电流的放电晶体三极管。双稳态触发电路的工作状态由比较器A1、A2的输出决定。555时基电路的工作过程如下：当2脚，即比较器A2的反相输入端加进电位低于VDD的触发信号时，则VT9、VTll导通，给双稳态触发器中的VTl4提供一偏流，使VTl4饱和导通，它的饱和压降Vces箝制VTl5的基极处于低电平，使VTl5截止，VTl7饱和，从而使VTl8截止，VTl9导通，VT20完全饱和导通，VT21截止。因此，输出端3脚输出高电平。此时，不管6端(阈值电压)为何种电平，由于双稳态触发器(VTl4-VTl7)中的47k电阻的正反馈作用(VTl5的基极电流是通过该电阻提供的)，3脚输出高电平状态一直保持到6脚出现高于VDD的电平为止。当触发信号消失后，即比较器A2反相输入端2脚的电位高于VDD，则VT9、VTll截止，VTl4因无偏流而截止，此时若6脚无触发输入，则VTl7的Vces饱和压降通过4.7k电阻维持VTl3截止，使VTl7饱和稳态不变，故输出端3脚仍维持高电平。同时，VTl8的截止使VT6也截止。当触发信号加到6脚时，且电位高于VDD时，则VTl、VT2、VT3皆导通。此时，若2脚无外加触发信号使VT9、VTl4截止，则VT3的集电极电流供给VTl5偏流，使该级饱和导通，导致VTl7截止，进而VTl8导通，VTl9、VT2。都截止，VT21饱和导通，故3脚输出低电平。当6脚的触发信号消失后，即该脚电位降至低于VDD时，则VTl、VT2、VT3皆截止，使VTl5得不到偏流。此时，若2脚仍无触发信号，则VTl5通过4.7k电阻得到偏流，使VTl5维持饱和导通，VTl7截止的稳态，使3脚输出端维持在低电平状态。同时，VTl8的导通，使放电级VT6饱和导通。通过上面两种状态的分析，可以发现：只要2脚的电位低于VDD，即有触发信号加入时，必使输出端3脚为高电平；而当6脚的电位高于VDD时，即有触发信号加进时，且同时2脚的电位高于VDD时，才能使输出端3脚有低电平输出。4脚为复位端。当在该脚加有触发信号，即其电位低于导通的饱和压降0.3V时，VT8导通，其发射极电位低于lV，因有D3接入，VTl7为截止状态，VTl8、VT21饱和导通，输出端3脚为低电平。此时，不管2脚、6脚为何电位，均不能改变这种状态。因VT8的发射极通过D3及VTl7的发射极到地，故VT8的发射极电位任何情况下不会比1.4V电压高。因此，当复位端4脚电位高于1.4V时，VT8处于反偏状态而不起作用，也就是说，此时输出端3脚的电平只取决于2脚、6脚的电位。根据上面的分析，NE555时基电路的内部等效电路可简化为如图所示的等效功能电路。显然，555电路(或者专556电路)内含两个比较器A1和A2、一个触发器、一个驱动器和一个放电晶体管。两个比较器分别被电阻R1、R2和R3构成的分压器设定的VDD和2.3 指示电路模块LED被广泛用于种电子仪器和电子设备中，可作为电源指示灯、电平指示或微光源之用。红外发光管常被用于电视机、录像机等的遥控器中 ,本设计中采用了以发光二极管为主的自动充电器的充电显示电路。3 集成块基本功能3.1 NE555NE555是一种应用特别广泛作用很大的的集成电路，属于小规模集成电路，在很多电子产品中都有应用。NE555的作用是用内部的定时器来构成时基电路，给其他的电路提供时序脉冲。NE555时基电路有两种封装形式有，一是DIP双列直插8脚封装，另一种是SOP-8小型（SMD）封装形式。 NE555的内部结构可等效成23个晶体三极管.17个电阻.两个二极管.组成了比较器.RS触发器.等多组单元电路.特别是由三只精度较高5k电阻构成了一个电阻分压器,NE555属于COMS工艺制造. 利用NE555可以组成相当多的电路，例如家用电器控制装置，报警器，门铃，信号发生器，自动控制装置及其他应用电路，这是因为NE555巧妙的将数字电子和模拟电子结合起来的缘故，下面我们将对其进行介绍。3.1.1 NE555的外形图图3-1 NE555的两种封装形式3.1.2 引脚介绍图3-2 NE555引脚图表3-1 NE555引脚功能介绍：12345678地 GND 触发输出复位 控制电压 门限(阈值)放电电源电压Vcc3.1.3 下面是NE555的一个简单应用图 3-3 相片曝光定时器电路3.2 三端集成稳压器LM78093.2.1 概述将线性串联稳压电源和各种保护电路集成在一起就得到了集成稳压器。早期的集成稳压器外引线较多，现在的集成稳压器只有三个外引线：输入端、输出端和公共端。 3.2.2 LM7809美国国家半导体公司生产的三端固定稳压集成电路，用于将输入的电压稳压为9V后提供给有关电路，其应用相当广泛，在音视频设备、计算机及其显示器等各种电器上均有应用。 表3-2 LM7809集成电路的引脚功能及数据：三端稳压器管脚判断：在78* ，79*系列中最常用的是TO220和TO202两种封装，这两种封装的引脚功能及引脚序号如下图：图3-4三端稳压器（78，79系列）管脚判断方法图中的引脚号的标注方法是按照引脚电位从高到低的顺序标注的，引脚为最高电位，脚为最低电位，脚居中。从图中可以看出，不论78系列、还是79系列，脚均为输出端。对于78正压系列，输入是最高电位，为脚，地端为最低电位，为脚。对于79负压系列，输入为最低电位，自然是脚，而地端为最高电位，为脚，输出为中间电位，为脚。此外，还应注意，散热片总是和最低电位的第脚相连，这样在78系列中，散热片和地相连接，而在79系列中，散热片和输入端相连接。用万用表判断三端稳压器的方法与三极管的判断方法相同，三端稳压器类似于大功率三极管。3.2.3 线性三端集成稳压器的分类三端集成稳压器有如下几种：三端固定正输出集成稳压器，国标型号为CW78-/CW78M-/CW78L-三端固定负输出集成稳压器，国标型号为CW79-/CW79M-/CW79L-三端可调正输出集成稳压器，国标型号为CW117-/CW117M-/CW117L- CW217-/CW217M-/CW217L- CW317-/CW317M-/CW317L-3.2.4 应用电路1、三端固定输出集成稳压器的典型应用电路如图（a）所示, 三端可调输出集成稳压器的典型应用电路如图(b)所示。图3-5(a) 三端固定输出稳压器应用电路 (b) 三端可调输出稳压器应用电路2、利用三端集成稳压器组成恒流源如图所示。 图3-6 稳压器作恒流源 4 自动充电器电路模块连接、系统调试和完善4.1 用protel软件设计PCB板4.1.1 PCB设计过程：1、绘制电路原理图2、规划电路板3、设置参数4、元器件封装5、元器件布局6、自动布线7、手工调整8、保存输出经过以上步骤制作出如下图所示PCB板（注：图中线路引出部分外接220V交流电压）。 图41 PCB板图4.2 制作电路板4.2.1 元器件的引脚识别及元器件使用中应注意的问题1 元器件引脚识别安装之前一定要对元器件进行测试，参数性能指标应满足设计要求，要准确识别元器件的引脚，以免造成人为故障甚至损坏元器件。（1）集成电路 双列直插式集成电路一般是顶视图，集成电路上有小孔标记，它是用来表示管教1的位置的，本设计中所用的集成电路引脚见论文第三部分。（2）二极管，稳压管，电容器等原件的识别方法见论文第四部分。2 原件使用中应注意的问题：（1）电容器电容器在使用前要先检查是否引线开路或内部短路，可用万用表的电阻挡测，检查电解电容时，因为容量大，可将万用表置于R*1K挡当表笔在电容两端测量时，点半指针很快摆到小电阻位置后逐渐摆到大电阻位置，并达到无穷时，表明有容量且漏电。若退布到无穷位置说明漏电。表笔根本不动说明电容开路。（2）电阻及电位器 电阻的功率，阻值，精度满足设计要求，而且要逐一经过测试，测量电阻时不要把人体电阻并人测量。 电位器是以个可变电阻，它是由电阻材料制成的电阻轨道和电刷组成，要保证两者的良好接触才能使电位器正常的发挥作用。4.2.2 依照电路图进行安装，焊接1 安装 依照PCB版图进行各元器件的安装，连接，.装配时注意不要扭动固定爪拆卸。2 焊接 依照焊接的三个步骤首先净化金属表面，然后将被焊金属的表面加热到焊锡融化的温度，加焊料使其形成合金层。焊接时注意：温度小于280焊接时间要少于3秒，避免电路板的损坏；使用恒温焊锡；重复焊接少于3次，间隔大于5分钟。尽量使焊接达到一下几点：（1）金属表面焊锡充足，焊盘大小适中。（2）焊点表面光亮，光滑。（3）焊锡均薄，隐约可见导线的轮廓。（4）焊点干净，无裂纹或针孔。4.3 电路调试4.3.1 调试前检查1、不通电检查（1）检查连线 电路安装完毕之后布急于通电，先认真检查接先是否正确，包括错线，少线和多线。把电路图上的连线按一定顺序在安装好的线路中注意对应检查。（2）直观检查电源，地线，信号线，元件引脚之间有无短路。二极管，电容引脚有无错接，集成电路是否插对等。2、通电检查把经过准确测量的电源电压加入电路，信号源暂不接入，电源接通后观察有无异样，如冒烟，异常气味等。然后测量各元件引脚的电源电压。4.3.2 系统调试 组装完毕经检查无误后，即可进行调试。首先用万用表检查电源是否正常。在G位置两端加一可调电压，如6V。用万用表监视3脚电位，调节G两端的可调电压由大到小，当其值大于5.6V时，测量3脚是否输出低电平，调节G两端电压之间减小，当该值小于5.6V后，按照原理电池开始充电测3脚是否输出高电平，2脚是否输出低电平，且7脚此时输出高电平，LED等亮显示充电进行中。在调试过程中出现了几次故障：第一次测试时，在连接好电源和引脚后，观察到按下开关键，LED不亮，于是断开电源，对电路板进行更严密的检查，发现有个地方接地漏接了，接上后，发光二极管还是不亮。进行第二次测试, 用万用表从电源部分开始测起，当测到电容时，发现电容两端的电压不正确，再测集成块的管脚电压，发现根本没有电压。这时候再次检查整个电路，对照电路图看是否有连接错误的地方。发现原有的一根导线接错了位置，把导线弄好后，发现发光二极管还是不亮。电路的连接并没有问题，我们又检查了各元件的腿脚的焊接状况，看是否有焊接不良的情况，当我们检查到插在插座上的集成块的各腿脚时，发现它的安装有松动的情况，当把元器件重新插紧固定后，此时，灯泡亮了注：将镍镉电池在充电之前进行放电，放掉镍镉电池的剩余电量或消除镍镉电池的“记忆效应”。然后再对镍镉电池进行充电，来确保电池好的性能和容量，减少电池充电次数，可以有效的延长电池的使用寿命。4.3.3 元件选择A1选择LM7809型三端稳压集成块，应为其加装铝质散热片。VD1VD5选用IN4001型硅整流二极管。VS选用5.6V、1/2W稳压二极管，如UZ-5.6B、IN5232型等。VL选用普通红色发光二极管。RP选用2W线绕电位器，R1R4均选用1/8W碳膜电阻器。C1选用CD11-25V型铝电解电容，C2、C3为CD11-16V型铝电解电容。S选用普通11电源小开关。T选用220V/12V、5VA小型优质电源变压器。感 想 通过这次课程设计，我学到了不少知识和积累了很多经验，这让我既锻炼了设计能力也增强了实际动手的能力，学会了如何设计一个简易安全充电器电路。在设计中，我学到了很多课本上没有学到的知识和平时很多忽略的东西，学会了把理论和实践结合起来，通过对NE555的应用，充分理解了脉冲发生器在电路中的应用。通过这次课题设计我也学到了很多电脑知识相关软件的知识，如ProtelDXP、Microsoft Office等，特别是通过本次毕业设计巩固我所学过的专业知识。在这个过程中，我也遇到了一些困难，通过查阅资料，组员相互讨论，我准确地找出错误所在并及时纠正，这种收获，使自己的实践能力有了进一步的提高，让我对以后的学习有了更大的信心。当然，我也认识到理论与实践的差距，在学习理论知识时，我们无需考虑晶闸管耐压值、输出波形的纹波的滤除、环相重叠角等，而在制作电路的过程中，这些都是我们重点考虑的问题。通过本次课程设计，巩固了已学的知识。这次课程设计时间有限，本电路还不完善，在以后的学习要不断提高自己的基础知识水平，增强实践能力。参 考 文 献1 王利刚.电子技术基础.中国传媒大学出版社，20062 杨力，左能.电子技术.中国水利电力出版社，20063 过军，华荣茂.电工电子技术实习与课程设计.电子工业出版社，20004 杨志忠.电子设计.北京高等教育出版社,20095 石生.电路分析.第二版.北京高等教育出版社,20036 依成斌，刘金南.模拟集成电子技术基础.北京高等教育出版社,20027 谢沅清，解月珍.电子电路基础.北京人民邮电出版社,2007致 谢在这段课程设计期间，我们组在设计过程中，得到唐中一热心的指导。本文从选题到完成，从理论上的探讨到实际问题的解决，无处不包含着唐老师的心血。唐中一老师的的悉心指导和建议给了我们极大的帮助和支持，使我们受益匪浅。同时，我的设计也得益于同组的几个同学，我们共同探讨问题、互相学习，使我在分析问题、解决问题方面有了很大进步。在此，我谨向唐中一老师致以深深的谢意和崇高的敬意。附： 元器件清单元器件备注数量电源变压器220V/12V,5VA1个三端稳压集成块LM7809型1个硅整流二极管IN4001型5个稳压二极管5.6V1个发光二极管红色1个线绕电位器2W,300欧姆1个555集成块1个电源小开关111个铝电解电容1个CD11-25V ， 2个CD11-16V若干电阻2个560欧姆，1个3K电阻，一个100K电阻若干Welcome ToDownload !欢迎您的下载，资料仅供参考！26
