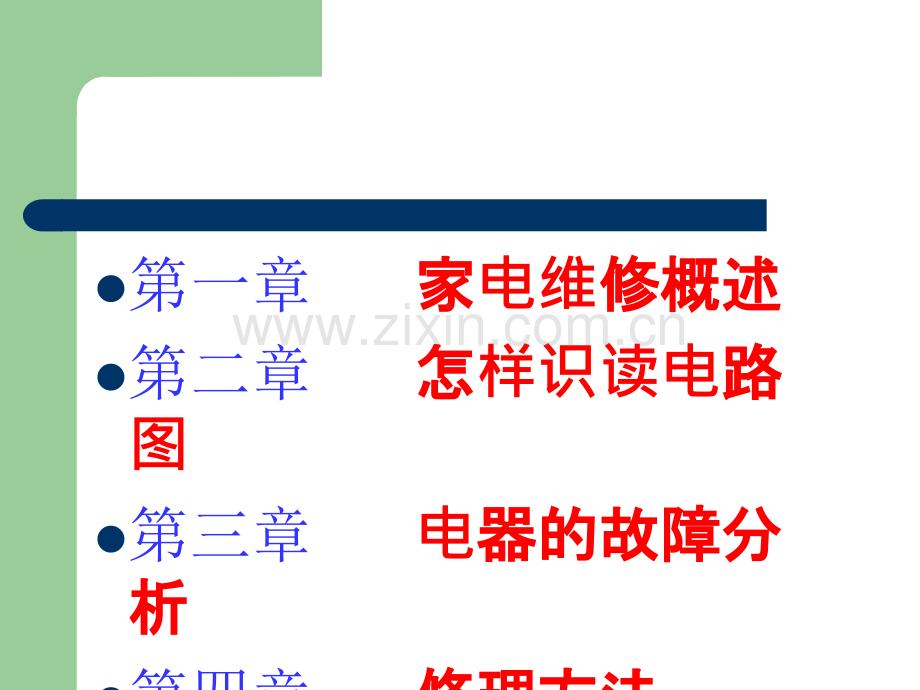

家家电维修修l第一章 家家电维修概述修概述l第二章 怎怎样识读电路路图l第三章 电器的故障分器的故障分析析l第四章 修理方法修理方法l第五章 经验总结 第一章第一章 家家电维修概述修概述一、一、概概 述述l 在目前的电器领域中，家用电器占了极大的比例。如：收音机、电视机、录象机、DVD机、洗衣机、电冰箱、家用空调-，它们的维护和修理是一项非常经常和麻烦的事，在很多情况下，仅仅由于一些小故障而造成机器不能正常工作，对我们的工作、学习带来很多不便。l 我们这门课的内容就是：了解家用电器的分类、掌握识读电路图的方法、学会故障的分析、掌握简单的修理方法。二、修理前的准二、修理前的准备工作工作1、工具-万用表、电烙铁、钳子、镊子、螺丝刀、剪刀2、仪器-稳压电源 调压器 信号发生器 示波器 毫伏表 还有-扫频仪、失真度仪、高压表、电视信号发生器-万用表万用表电烙铁电烙铁钳子钳子镊子镊子螺丝刀螺丝刀稳压电源稳压电源调压器调压器信号发生器信号发生器示波器示波器毫伏表毫伏表 3、焊接-为保证仪器的正常使用，质量可靠的焊接，是安装和维修的基本保证。在很多情况下，由于一个焊点的焊接 质量不好，而造成机器发生故障的情况是比 较多的。其中最常见的焊接故障就是虚焊，这种故障的特点是：刚安装完或修理好，机器能正常工作，但过了一段时间或受到震动后，就出现时好时坏的情况。掌握正确的掌握正确的焊接接术l焊接质量-焊点光滑、呈圆弧型、无毛刺，焊件的引脚要露出12毫米。l焊接处理-被焊件的表面清洁处理、焊接时控制好温度和时间。l正确使用电烙铁-选用合适的电烙铁（功 率、烙铁头的形状），焊接必 须上焊锡，烙铁头发生烧死的 情况后，必须进行修整。焊接的技巧接的技巧 对于一些同是金属材料（如铝材料），必须采用一些特殊的方法才能进行焊接。l摩擦法-利用电烙铁在被焊接器件的表面来回 摩擦，去掉氧化层，进行焊接。l酸洗置换法-在被焊器件的表面，利用稀盐酸 进行氧化层的清洗，然后加入几滴硫酸铜，在被焊件的表面有铜层形成后，再进行焊 接，焊接完成后，再用清水把酸洗干净。l混合加温法-用取一小块铝材，放在坩埚内熔化，再加入2 5倍的焊锡，待冷却后形成铝锡合金。焊接时，把铝锡合金放在被焊接处，用较大功率的电烙铁进行加温摩擦，很容易在被焊接处形成一薄层铝锡合金层，然后就可以用一般的方法进行焊接。三、修理程序与注意事三、修理程序与注意事项1、准备工作-备好图纸、工具、仪器。2、了解故障-问、看、闻、听、摸。问-故障是怎样发生的，有无跌、摔情况，工作环境等。看-外观检查、功能检查、开机检查。闻-有无异味。听-开机后有无异常响声。摸-触摸检查，温度有无异常，有否异常 振动。3、测试关键点电压和波形-根据图纸上标明的参考数据和波形，对相应点进行测量并比较，可以较快地找出故障。下面以常规收音机为例，介绍关键点，框图如下：输入 变频 中放 功放 喇叭 整机基本上分为 5 部分：名称 组成 关键点输入-天线 线圈 有无松动 断线变频-振荡 混频 静态电压 振荡电压中放-中频 检波 AGC 静态电压 AGC电压功放-音频放大 静态电压 中点电压输出-喇叭 输出电压 下面以实验的收音机电路为例简单介绍下面以实验的收音机电路为例简单介绍 12串联稳压电源 13 TDA2003功率放大电路 20 变频电路 19 中放电路 27 桥式整流 28 桥式整流 25 17V输出电源变压器 12V输出 收音机连接示意图收音机连接示意图扬声器天线变压器 25 电源变压器AC 12V 输出AC 17V 输出电源插座开关保险丝DC 27VAC17V 27 桥式整流4321 28 桥式整流桥式整流 AC12V DC 16V341212 串联稳压电源串联稳压电源稳压DC12vDC 输入16v27v保险丝测试选择调节427536120 收音机变频电路收音机变频电路抗干扰测试测试测试点F1输入变频输出震荡耦合126543719 收音机中放电路收音机中放电路变频输入中频输入输出1 音频 输出2 检波测试测试21534689713 功率放大电路功率放大电路DC12V输出输入音量调节测试测试TDA200312434、注意事项-注意安全 规范操作 不随便拆机 第二章第二章怎怎样识读电路路图一、一、电路路图的种的种类和作和作用用1、方 框 图-表示整机或局部电路的大致 情况，提示信号的流向。2、电原理图-由各种元器件组成，完成一 定工作的电路图。3、印刷版图-用于安装元器件的线路板图，标明每个元器件的位置。线 路板还起到固定作用。方框图方框图l作用-设计电路的第一步，用户了解电器原理的基础。l类型-整机框图粗线条 系统（板块）框图中线条 单元框图细线条 功能框图中线条 整机框图整机框图系统框图系统框图功能框图功能框图电原理图电原理图l作用-制造机器设备的必备资料，维修机器设备的参考资料。l类型-整机电路图 系统（板块）电路图 单元电路图整机电路图整机电路图(电视机电视机)系统电路图系统电路图(仪表系统图仪表系统图)单元电路图单元电路图(单管放大器单管放大器)印刷版图印刷版图作用-安装时的必备资料，元器件对号入 座，维修时的参考资料，便于寻找 元器件。类型-整机型或系统（板块）型，单面、双面、多层。单面印刷板单面印刷板双面印刷板双面印刷板二、二、读电路路图的基本任的基本任务1、基本单元电路图 该单元在整机电路中的地位、作用；它的具体结构、任务；单元中各个元器件的作用；元器件若有损坏，将发生什么情况；输入、输出信号的内容、特点。2、系统电路图 该系统由几个单元电路所组成；将各单元用框图标明名称、性质；了解输入、输出信号的端口及特征；各单元之间的连接、传输变化情况；全面了解系统的工作原理，理出重点。3、板块电路图 板块中含有哪些系统或单元；与其他板块的连接方法和特点；信号的传输过程；找出相互交错的系统连线，便于系统分析。注意：一个板块中，可能包含有几个系统的内容；一个系统的内容，可能分别与几个板块有关。4、整机电路图 整机是由哪几个系统或板块所组成；所有的信号传输、变化过程；各种附加电路与各部分的连接情况，一旦出现问题，将会产生什么故障。三、看三、看电路路图的要求的要求1、框图与电原理图能一一对应；2、电原理图与印刷版图一一对应，元器件做 到“对号入座”；3、应熟悉每个器件的作用及对电路的影响；4、了解电路的功能，结构和信号的传输程；5、了解单元电路中，元器件的功能、作用；6、掌握信号的频率、幅度、波形的特点；7、掌握集成元件外围电路的用途、特点。四四、具体具体识读电路路图1、由大到小，由粗到细；2、读图顺序：整机框图 系统（板块）框图 单元框图 单元电原理图 系统（板块）电原理图 整机框图电原理图3、按基本程式读图 按信号流向读图电视机 按功能方式读图录象机读图口诀：读图口诀：外围入手，选好入口；打开缺口，联系前后；难点分析，放在最后。第三章第三章 电器的故障分析器的故障分析一、故障的性一、故障的性质和分和分类一）自然故障1、衰老、变质衰老、变质-晶体管、电阻、电容、变压器2、磨损磨损-电位器、电机、拉线、传动机构3、氧化氧化-各种开关、按键、插孔、引脚4、虚焊虚焊-各种焊点、5、污染-印刷线路板、按键、插孔、引脚二）人为故障1、机械损伤机械损伤-用力过猛的碰、跌、摔2、使用不当使用不当-操作失误（电脑、冰箱、空 调、洗衣机）3、环境不良环境不良-环境潮湿、有油烟污染、散热 不良、磁场干扰4、电源错误电源错误-电压搞错、正负接错5、维修不当维修不当-在维修的过程中，失误造成新 的故障、加重故障二、故障分析二、故障分析1、收音机收音机灵敏度高、选择性好、声音 清晰、洪亮。整机无声整机无声-电源、扬声器、断线 音轻音轻-电池不足、功放故障、中频失调 失真失真-工作点偏移、元器件老化、失效 有交流声有交流声-滤波电容失效、周围有干扰 灵敏度差灵敏度差-放大能力下降、统调失调 选择性差选择性差-输入故障、统调失调2、录音机录音机录放正常、转速平稳、还原 度好、失真小、声音清晰、洪亮。放音轻放音轻-磁头磨损、放大能力下降 失真失真-磁头磨损、移位、工作点偏移 走带不均匀走带不均匀-传动带松、橡胶轮磨损 无法录音无法录音-磁头磨损、录音电路故障 抹音不清抹音不清-磁头磨损、抹音电路故障 无立体声无立体声-磁头偏移、功放电路故障 还原度差还原度差-磁头磨损、3、电视机电视机图象清晰、稳定、无失真、声音洪亮 无光无声-保险丝、电源电路、行扫描电路 无光有声-高压系统、显象管 有光无图无声-高频头、中频通道 有光无图有声-视频放大、中频通道 有图无声-伴音中频、鉴频低放等电路 有图有声-说明机器基本正常，但要根据 故障的具体情况进行分析。遥控失灵-遥控器按键磨损、红外接收 管坏4、VCD、DVD动作轻快、灵活，准确 读盘，声音、图象好 盒带不动作-电源、保险丝 进出不灵活-传动系统、伺服系统故障、读不出光盘-激光头污染、损坏、光盘不好 有音无视频-音、视频数模转换IC、内视频电 路损坏或其传输线路开路 有色斑-激光头污染、光盘污损、视频数模转 换IC损坏 卡拉OK故障-话筒、输入电路5、洗衣机洗衣机工作程序正常，转动平稳，噪音小，不动作-接通电源，检查保险丝，控制板 是否能正常操作 操作程序不对-设置的程序是否有误 工作时震动大-机器放平，机内有异物，传动皮带松过紧、紧固螺栓松动 转动异常-传动皮带过紧、过松，进、出水不正常-压力电磁阀、是否有垃圾 堵塞进、出水管6、电冰箱电冰箱正常制冷，温度控制正常 不制冷-电源，保险丝，照明灯亮否，温控设置 正常否 制冷不良-温控太低，环境温度太低，温度补 偿开关没有打开，食品太多，密封条不 严，通风不良，制冷剂不足 压缩机有响声不启动-电压异常，压缩机外壳 温度太高 冷藏室结霜-温控太低，造成压缩机不停，传 感器失灵 控温失效-传感器失灵，温控器失灵7、空调空调正常制冷、制热，能准确调节 温度，出风正常，噪音小，不制冷、热-电源，保险丝，压缩机不工 作或传动带断，制冷不足-制冷剂不足，风机传动带松，室外机散热不良 制热不足-辅助加热装置故障 无风、风小-风机传动带松，有灰尘堵塞 通道，温度传感器故障 机器有噪音-固定件有无松动，第四章第四章 修理方法修理方法一、直一、直观法法一）直观法要点一）直观法要点：查得认真 看得仔细 听得真切 闻得灵敏 摸到要害二）不同电器重点检查的部位二）不同电器重点检查的部位 收音机收音机-机壳外观、拨盘、天线、插孔、机内元器件-录音机录音机-机壳外观、按键、磁头、电机、插孔、机内元器件-电视机电视机-机壳外观、按键、遥控器、显象 管光栅、图象声音-其他其他-洗衣机、冰箱、空调、电脑等等 综合综合：外观、油圬、开关、插孔、印刷板、磁头、显象管、压缩机、散热器、冷凝器、电机、传动结构-三）直观法常可查出的故障三）直观法常可查出的故障1、器件过载器件过载-晶体管过热变色；电阻过载发黄发黑；印板有焦痕；2、电解电容变质电解电容变质-外壳变形，顶端鼓出；外壳变色；有电解液流出；3、电池过流电池过流-有电解液流出；干电池明显氧化，出现白粉；4、固定件松动固定件松动-印板、支架松动，摇晃；连接线松动、脱落；元器件松动、脱落；5、印印 板板 受受 损损-变形；烧焦；断裂；6、显象管漏气显象管漏气-可以看见显象管内部出现 白色的雾气。二、信号二、信号输入法入法1、专用信号输入法-仪器信号输入2、简易信号输入法-干扰法3、借用信号输入法-互换法4、介绍一种断线的检查方法三、三、电压、电流法流法1、电压法直接测量相关点的电压，与图纸上的参考电压比较。注意：测量时，区别动、静态电压的不同；有信号和无信号的区别；高压测量注意安全。附：高压测量法2、电流法 直接法-直接把电流表串接在回路中测 量，比较准确，但有时需要断 开器件，比较麻烦。间接法-通过测量电阻等元件上的电压，进行计算，从而间接得出相应 的电流值。或者通过测量功率，从而间接 计算出相应的电流。3、电阻法 1）元器件的测量 电阻-直接测量、间接测量 电位器-直接测量 电容器-直接测量、通过充放电测量 电感-直接测量、间接测量 晶体管-仪器测量、测量电阻或导通电 压 集成元件-仪器测量、电阻测量 2）测量方法 直接测量将元件拆下后，进行测量。在线测量不将元件拆下，直接在印 刷电路板上测量，一般只能测量元 器件的短路和断路。等效电路测量将一个系统或一个单 元的电路作为一个部件，测量输入、输出电阻，或测量整个电路的电压、电流，从而确定整个电路的工作状 态。4、温度法 1）降温法-用酒精或吹风，降低元器件表面的 温度，看故障是否消除或出现，从而判 断故障存在部件和原因。2）升温法-用电烙铁或电灯泡，对元器件表面 进行加温，看故障是否消除或出现，从 而判断故障存在部件和原因。例：晶体管、集成元件、热敏元件等。3）注意事项 1、降温的酒精不能太湿，2、加温的温度、时间要控制好，3、不同的加温方法，产生的结果不一 样，要区别分析：电烙铁-升温迅速，但温度不宜掌握。电吹风-受热面广，常应用受潮部件。电灯泡-升温慢，常用于整机烘干。4、线圈、变压器、中周等感性元件不 能轻易加温、加湿，否则会引起器 件参数变化。5、并联法 在相应的器件上，并联一个相同的元件，用于排除故障。常用于：改变啸叫、消除震荡、消除交流声、并联替代、应急修理。6、比较法 方法：故障机器与正常机器比较；故障部位与正常部位比较；用相同部分（模块）进行替代比较；优点：简洁、方便、快速；缺点：需要相同的机器或部件。7、图解法 优点：直观、明了，只要稍微有一点维 修知识的人，基本上都能掌握。缺点：一个图解表一般只对应一种机 器，无法通用；修理者需对电路 结构有一定的了解和熟悉，才能 做到得心应手。例：彩电维修流程图（部分）例：彩电维修流程图（部分）第五第五章章 经验总结一、常一、常规修理小修理小结1、机器的拆、放、装要有规律。2、修理在特别要注意安全3、在没有搞清故障前，不要随便拆机器。4、多准备一些辅助工具：小钩子、螺丝刀带磁性、细橡皮筋、砂纸、金属编织带、胶水、医用针头、酒精、棉花、清洁剂、润滑剂等。二、特殊修理二、特殊修理1、改动线路 有些情况下，原电路损坏严重，无法修理时，可以考虑改动线路，但必须做好相应的记录，以便以后修理时参考。2、增加屏蔽 有些机器使用时间较久，抗干扰能力下降，可以考虑在机器内部相应部位增加屏蔽措施，以提高机器的抗干扰能力。
