说 明 书
防尘扫帚
技术领域
本实用新型涉及人们日常清洁用具扫帚，具体地指一种防尘扫帚。
背景技术
扫帚是人们日常生活中所必备的清洁工具，其应用领域小到千家万户，大至各种规模的公共场所。目前的普通扫帚，虽使用较为方便，但当夏日炎炎或空气干燥时扫地会引起较大的灰尘，从而影响人们的健康。特别是在人群大量聚集的室内外公共场所，灰尘更是容易污染公共环境，引起病菌大量快速传播，给人民的身心健康带来危害。
发明内容
本实用新型的目的就是要克服上述现有技术的不足，提供一种在使用过程中可基本达到无尘埃扬起的防尘扫帚。
为实现此目的，本实用新型所设计的防尘扫帚，包括空心杆状的扫帚柄和连接在扫帚柄底部的扫帚刷。所述扫帚柄的空心杆内自上而下设置有导水管,所述扫帚柄的上部外侧设置有盛水壶，所述扫帚柄的下部杆壁上设置有喷水嘴。所述盛水壶上设置有一弹簧加压器，所述盛水壶通过出水按钮与所述导水管的上端相连，所述喷水嘴直接与所述导水管的下端相连。
本实用新型的优点在于：设计在扫帚柄上部的盛水壶通过出水按钮、导水管与设计在扫帚柄下部的喷水嘴连通，这样在扫地的过程中可以随时将盛水壶中储备的干净水经弹簧加压器增压喷射到扫帚刷四周，从而可以减少尘埃飞扬，净化扫地环境，有效避免尘埃对清扫者或他人的侵蚀。
附图说明

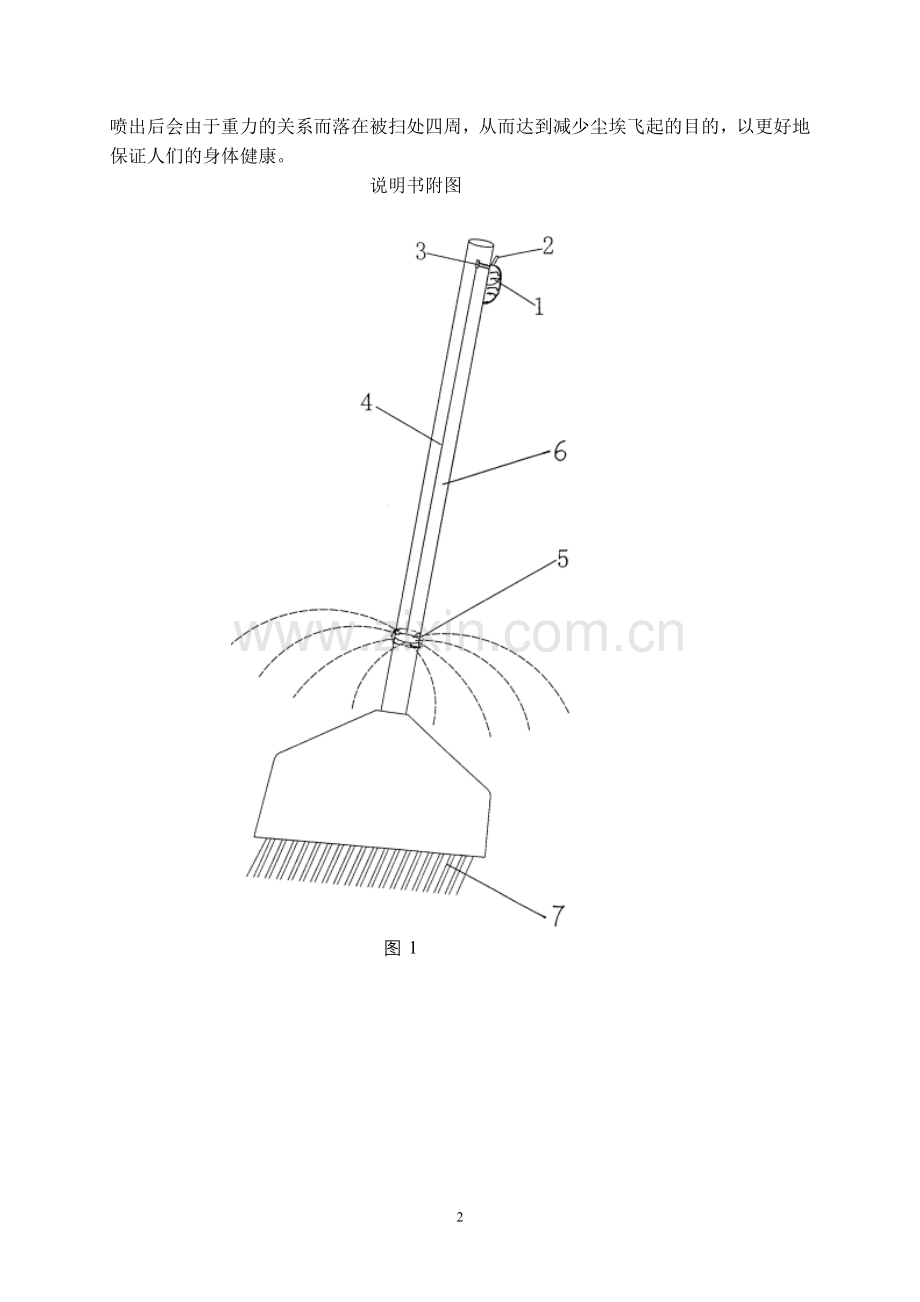

附图为一种防尘扫帚的立体结构示意图。
图中1、盛水壶， 2、弹簧加压器， 3、出水按钮， 4、导水管， 5、喷水嘴， 6、扫帚柄， 7、扫帚刷。
具体实施方式
以下结合附图和具体实施例对本实用新型作进一步的详细描述：
图中所示的防尘扫帚，具有一空心杆状的扫帚柄6和连接在扫帚柄6底部的扫帚刷7。扫帚柄6的空心杆内自上而下设置有一根导水管4，导水管4可以是刚性的，也可以是柔性的。扫帚柄6的上部外侧固定有一轻质塑料盛水壶1，盛水壶1的壶口上设计有一弹簧加压器2，用以给盛水壶1内的水施加气压，增强其喷射力。6的下部杆壁上设置有若干喷水嘴5，喷水嘴5呈圆环形布置，以便水喷向四周。盛水壶1通过出水按钮3与导水管4的上端相连，出水按钮3可设置在盛水壶1上，也可设置在扫帚柄6上，以方便按压为准。圆环形的喷水嘴5直接与导水管4的下端相连。
本防尘扫帚的工作原理是这样的：加适量清水于盛水壶 1中，盖上弹簧加压器2，边扫地边按动出水按钮3，清水在气压差的作用下从圆环形的喷水嘴5喷射出来。水珠喷出后会由于重力的关系而落在被扫处四周，从而达到减少尘埃飞起的目的，以更好地保证人们的身体健康。
说明书附图

图1
