武汉市华天电力自动化有限责任公司

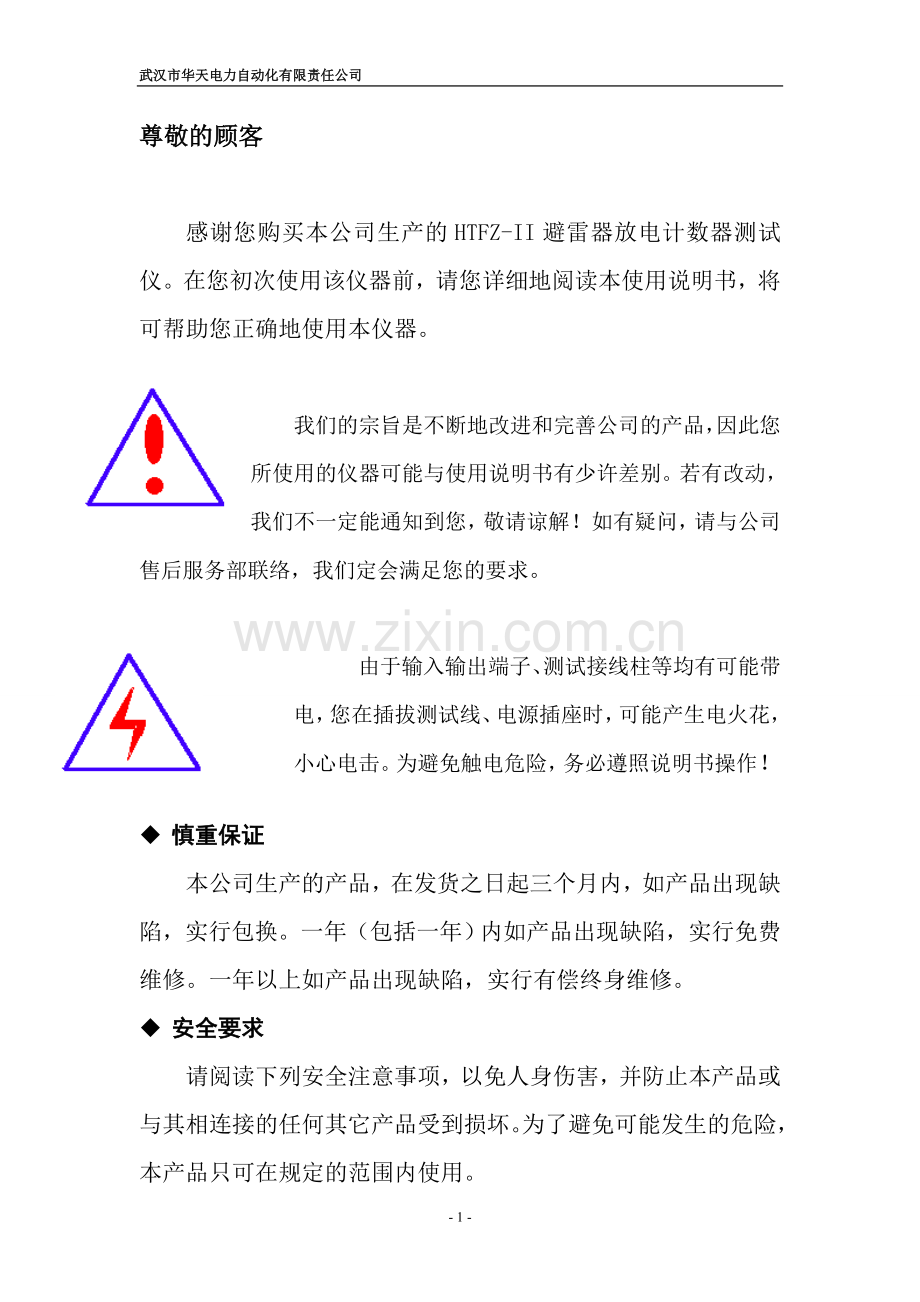

尊敬的顾客

感谢您购买本公司生产的HTFZ-II避雷器放电计数器测试仪。在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您正确地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试接线柱等均有可能带电，您在插拔测试线、电源插座时，可能产生电火花，小心电击。为避免触电危险，务必遵照说明书操作！

u 慎重保证
本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。
u 安全要求
请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。

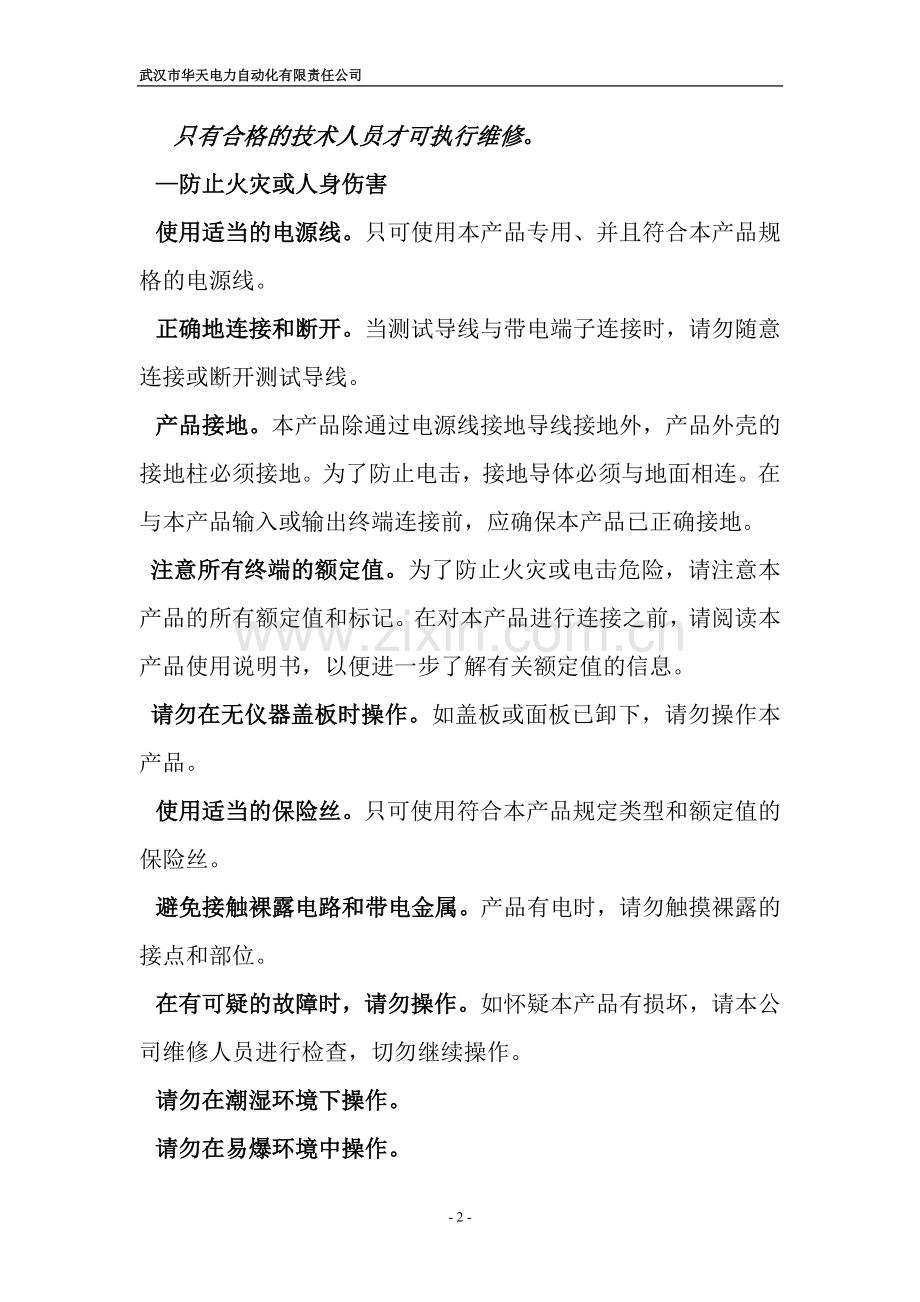

只有合格的技术人员才可执行维修。
—防止火灾或人身伤害
使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
－安全术语
警告：警告字句指出可能造成人身伤亡的状况或做法。

小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

目　　录

一、原理 …………………………………………………………5
二、动作的检查方法及计数器检测仪原理………………………6
三、操作方法………………………………………………………7
四、注意事项………………………………………………………8
五、装箱清单………………………………………………………8

一、原理
图1所示为JS型动作记数器的原理接线图。图1（a）为JS型动作记数器的基本结构，即所谓的双阀片式结构。当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器C充电，然后C再对电磁式记数器的电感线圈L放电，使其转动1格，记1次数。改变R1及R2的阻值，可使记数器具有不同的灵敏度。一般最小动作电流为100A（8／20μs）的冲击电流。因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器。
图1（b）表示 JS－8型动作记数器的结构，系整流式结构。避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C再对电磁式记数器的L放电，使其记数。该记数器的阀片R1的阻值较小（在10kA时的压降为1.1kV），通流容量较大（ 1200A方波），最小动作电流也为100A（8／20 s）的冲击电流。JS－8型记数器可用于6.0～ 330kV系统的避雷器，JS－8A型记数器可用于 500kV系统的避雷器。

二、动作的检查方法及计数器检测仪原理
由于密封不良，动作记数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致记数器不能正常动作，所以《规程》规定，每年应检查1次。现场检查记数器动作的方法有电容器放电流支、交流法和标准冲击电流法。研究表明，以标准冲击电流法最为可靠，其原理接线如图2所示。
将冲击电流发生器发生的8／20μs、100A的冲击电流波作用于动作记数器，若记数器动作正常，则说明仪器良好，否则应解体检修。例如某电业局曾用此法对27只记数器进行检测，其中有3只不动作，解体发现内部元件受潮、损坏。
《规程》规定，连续测试3～5次，每次应正常动作，每次时间间隔不少于30s。测试后记录器应调到0。
三、操作方法
1、将仪器输出端与避雷器计数器两端相连（连结线要尽量短），红色端接上端，黑色端接地端。
2、将电源线接好后，检查仪器及接线是否正确，确认无误后即可开始试验。
3、合上电源开关（电源灯亮），待电压稳定（600V左右）后，即可开始校验。
4、按下核验键，输出电压立即下降，此时可观察计数器的动作情况。
5、如需多次试验，可待输出电压达到稳定值时，再按校验键，并观察计数器的动作情况。
6、检验完毕后，立即关掉电源，待输出电压完全回零时，才能拆除接线。
7、如按检验键，输出电压没有下降，应关掉电源，待电压指示回零后，检查是否回路有断点，或者是放电计数器不适合技术指标中规定的型号。
四、注意事项
1、拆除接线时，若输出电压没有回零，操作人员不能碰测试线 非绝缘部分，以免造成人身事故。
2、被试品不允许带电。

五、装箱清单
1、仪器主机
1 台
2、电源线
1 根
3、测试线
1 套
4、说明书
1 份
5、保险管
2 个
6、检验报告
1 份
7、合格证/保修卡
1 份
