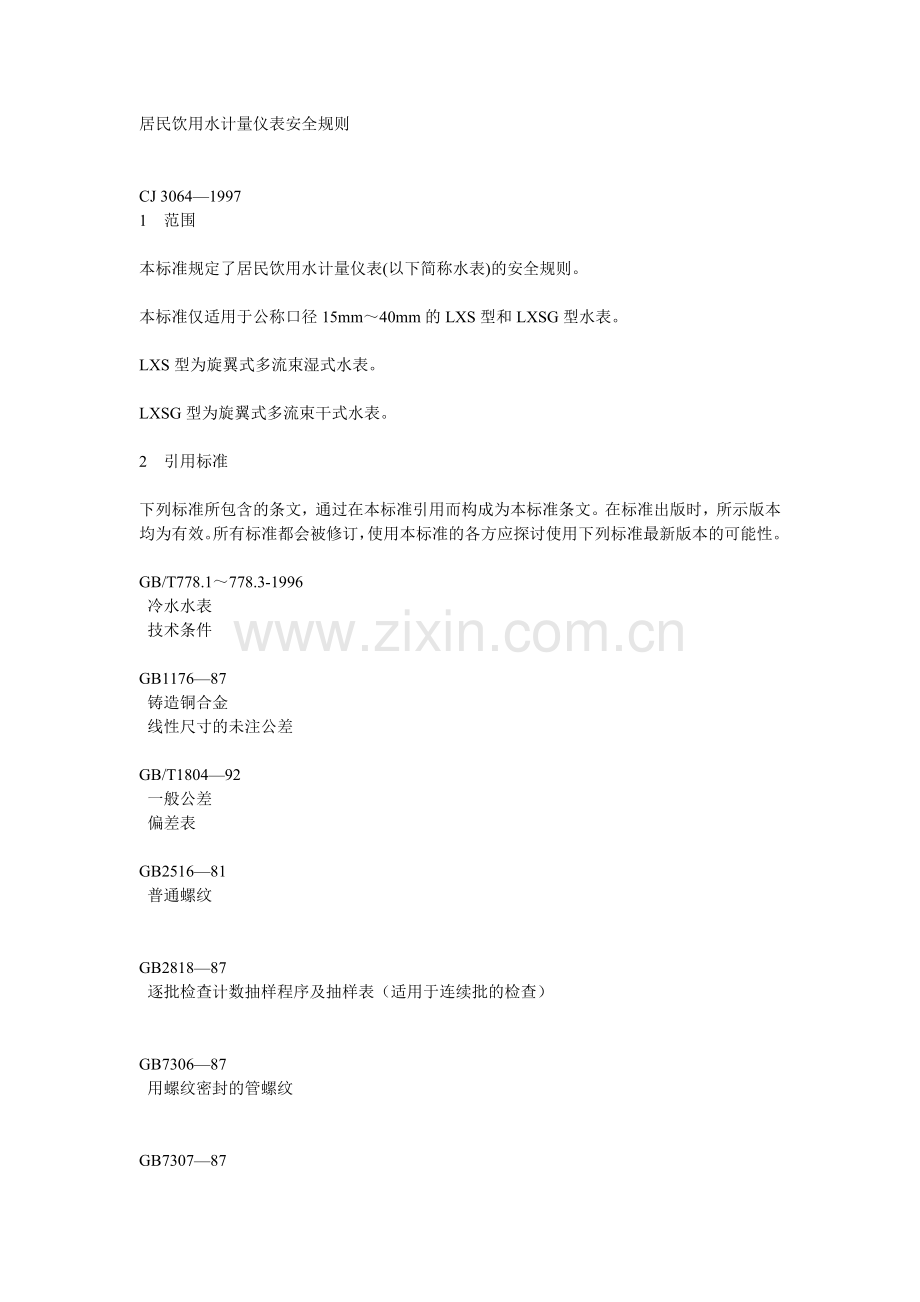

居民饮用水计量仪表安全规则

CJ 3064—1997
1 范围

本标准规定了居民饮用水计量仪表(以下简称水表)的安全规则。

本标准仅适用于公称口径15mm～40mm的LXS型和LXSG型水表。

LXS型为旋翼式多流束湿式水表。

LXSG型为旋翼式多流束干式水表。

2 引用标准

下列标准所包含的条文，通过在本标准引用而构成为本标准条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T778.1～778.3-1996
冷水水表
技术条件

GB1176—87
铸造铜合金
线性尺寸的未注公差

GB/T1804—92
一般公差
偏差表

GB2516—81
普通螺纹

GB2818—87
逐批检查计数抽样程序及抽样表（适用于连续批的检查）

GB7306—87
用螺纹密封的管螺纹

GB7307—87

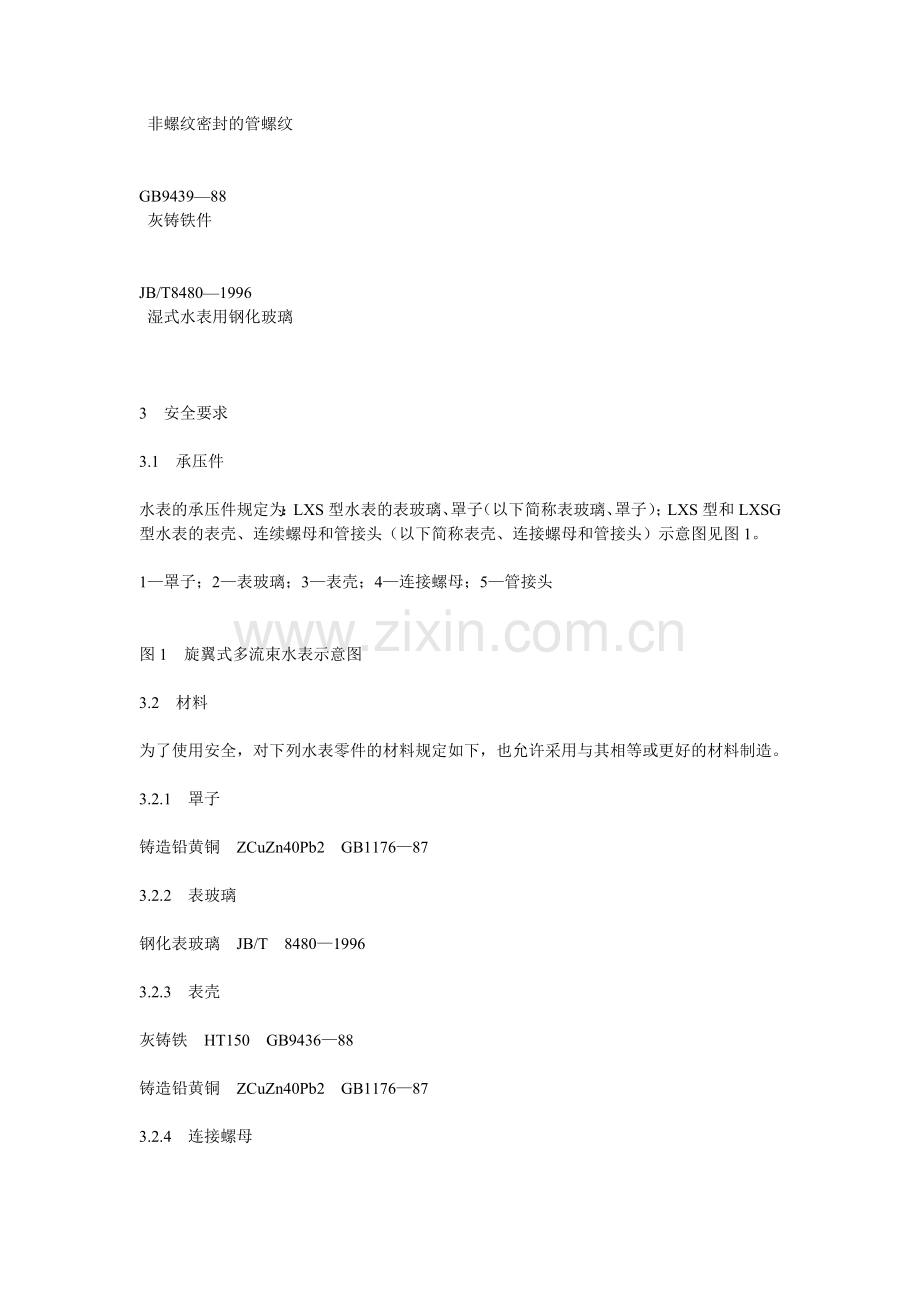

非螺纹密封的管螺纹

GB9439—88
灰铸铁件

JB/T8480—1996
湿式水表用钢化玻璃

3 安全要求

3.1 承压件

水表的承压件规定为：LXS型水表的表玻璃、罩子（以下简称表玻璃、罩子）；LXS型和LXSG型水表的表壳、连续螺母和管接头（以下简称表壳、连接螺母和管接头）示意图见图1。

1—罩子；2—表玻璃；3—表壳；4—连接螺母；5—管接头

图1 旋翼式多流束水表示意图

3.2 材料

为了使用安全，对下列水表零件的材料规定如下，也允许采用与其相等或更好的材料制造。

3.2.1 罩子

铸造铅黄铜 ZCuZn40Pb2 GB1176—87

3.2.2 表玻璃

钢化表玻璃 JB/T 8480—1996

3.2.3 表壳

灰铸铁 HT150 GB9436—88

铸造铅黄铜 ZCuZn40Pb2 GB1176—87

3.2.4 连接螺母

铸造铅黄铜 ZCuZn40Pb2 GB1176—87

3.2.5 管接头

铸造铅黄铜 ZCuZn40Pb2 GB1176—87

3.3 控制尺寸

罩子、表玻璃、表壳、连接螺母和管接头的控制尺寸见表1～表5，经机械加工的水表零件，基线性尺寸的未注公差应符合GB/T1804—c级，螺纹应符合GB2516、GB7306和GB7307的规定。

3.4 重量

按3.2规定的材料制造的罩子，连接螺母和管接头重量见表1、表4和表5。

本标准规定的重量是最小值，用户可根据需要提出重量大于本标准的要求，当重量增加时，本标准规定的非互换性控制尺寸可以进行调整。

3.5 压力要求

承压件应保证在1MPa水压下长期安全工作，不产生泄漏、渗漏或损坏。

表1罩子尺寸及重量

水表公称口径
mm
控制尺寸，mm
重量，g
≥

D
D1
H
h

15
85
M80×2
22.5
3.3
170

20
85
M80×2
22.5
3.3
170

25
90
M85×2
24.0
3.5
200

32
90
M85×2
24.0
3.5
200

40
112
M105×2
26.5
5.0
450

表2表玻璃尺寸mm

控制
尺寸
水表公称口称

15
20
25
32
40

D±0.30
76
76
81
81
101

H
6+0.20
-0.30
6+0.20
-0.30
6+0.20
-0.30
6+0.20
-0.30
8±0.35

表3表壳尺寸mm

控制
尺寸
水表公称口称

15
20
25
32
40

L0
-2
165
195
225
230
245

G
G3/4B
G1B
G11/4B
G11/2B
G2B

D
M80×2
M80×2
M85×2
M85×2
M105×2

表4连接螺母尺寸及重量

水表公称口径
mm
控制尺寸，mm
重量，g
≥

S
H
h
G

15
30
16
3.0
G3/4
38

20
37
18
3.5
G1
60

25
46
21
4.0
G11/4
95

32
52
22
4.0
G11/2
120

40
65
24
4.5
G2
220

表5管接头尺寸及重量

水表公称口径mm
控制尺寸，mm
R
重量，g≥

L±1
L1
D
D1

15
45
3.0
21.0
24.0
R1/2
46

20
50
3.0
26.5
29.5
R3/4
75

25
58
3.5
33.2
38.5
R1
140

32
60
4.0
41.9
44.5
R11/4
240

40
62
4.0
48.0
56.0
R11/2
280

4 试验方法

4.1 表玻璃的试验方法按JB/T8480进行。

4.2 罩子、表壳、连接螺母和管接头的尺寸检查用能保证其精确度的量仪，用常规方法进行测量。

4.3 罩子、表壳、连接螺母和管接头的材料按GB1176和GB9439进行检查。

4.4 罩子、连接螺母和管接头的重量用能保证其测量精确度的衡器来检查。

4.5 耐压力要求试验

4.5.1 罩子和表壳

罩子和表壳应承受2MPa持续1min的水压力试验，而不泄漏、渗漏或损坏。

4.5.2 管接头

管接头应承受1.6MPa持续1min的水压力试验，而不泄漏、渗漏或损坏。

5 验收规则

5.1 承压件的验收应按GB2828—87进行。逐批检查合格或不合格的判断：AQL（合格质量水平）为2.5，检查水平一般按检查水平(2)。

承压件可由制造厂的零件仓库中抽取，也可以由整机上拆取。

5.2 如制造厂能提供有效、可靠的证明产品质量的文件，用户可以对制造厂提供的文件进行认可。
